一种桩基钢筋笼定位架及桩基钢筋笼的水下定位方法.pdf

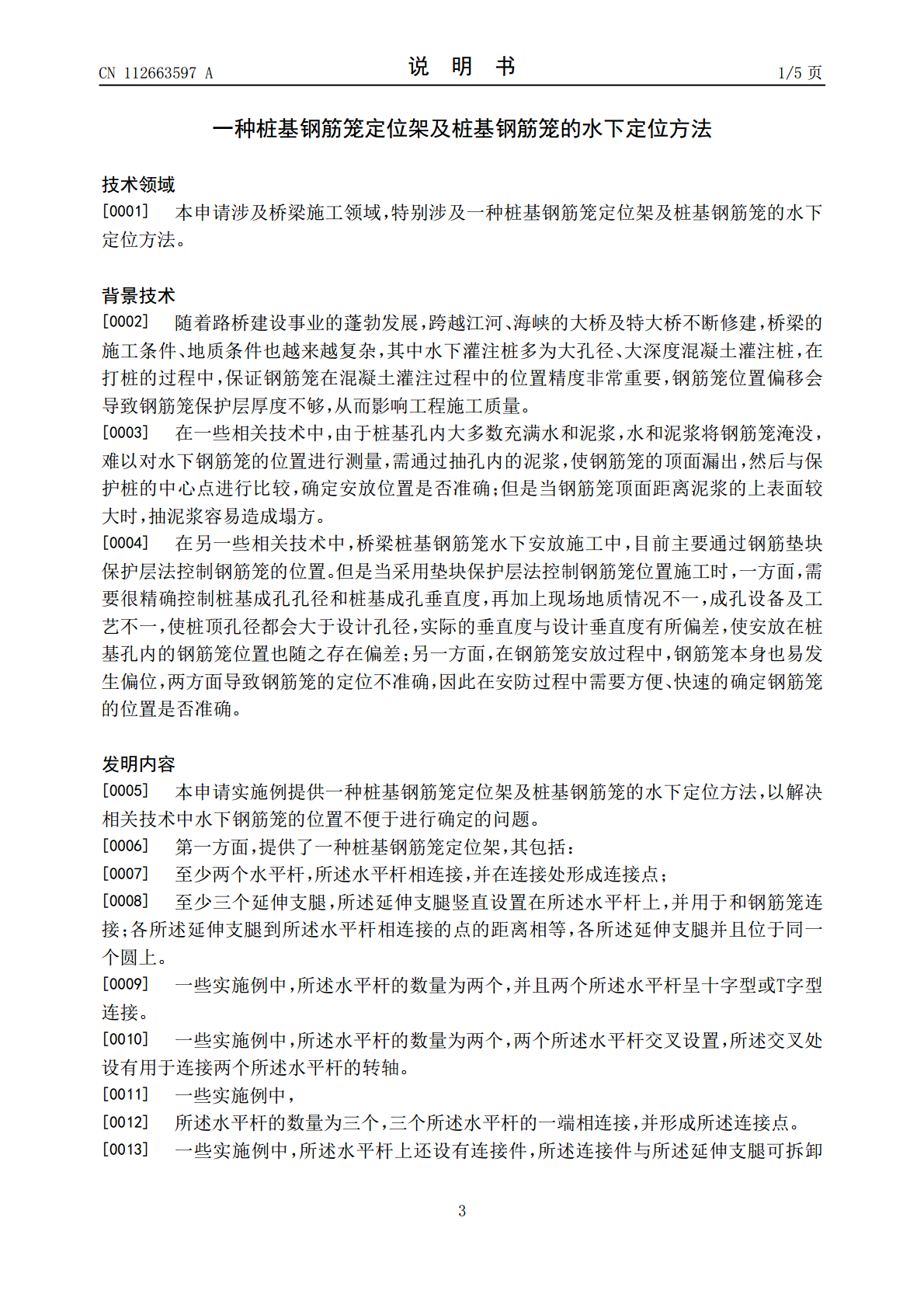

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112663597A(43)申请公布日2021.04.16(21)申请号202011577801.6(22)申请日2020.12.28(71)申请人中铁大桥局集团第六工程有限公司地址430100湖北省武汉市蔡甸区铁铺村新农工业园区(72)发明人秦海波马天亮万明敏刘登仿魏兴华肖灶彬(74)专利代理机构武汉智权专利代理事务所(特殊普通合伙)42225代理人邱云雷(51)Int.Cl.E02D5/34(2006.01)权利要求书1页说明书5页附图6页(54)发明名称一种桩基钢筋笼定位架及桩基钢筋笼的水下定位方法(57)摘要本申请涉及一种桩基钢筋笼定位架及桩基钢筋笼的水下定位方法，其包括：至少两个水平杆，所述水平杆相连接，并在连接处形成连接点；至少三个延伸支腿，所述延伸支腿竖直设置在所述水平杆上，并用于和钢筋笼连接；各所述延伸支腿到所述水平杆相连接的点的距离相等，各所述延伸支腿并且位于同一个圆上。延伸支腿始终位于同一个圆上，延伸支腿到连接点的距离为半径，使延伸支腿所在圆的圆心与水平杆相连接点位于同一轴线上，在与钢筋笼连接连接时，使延伸支腿所在圆的圆心与钢筋笼的圆心重合，从而测量水平杆相连接点的位置，就可以确定钢筋笼中心的位置，实现了便于确定水下钢筋笼的位置的目的。CN112663597ACN112663597A权利要求书1/1页1.一种桩基钢筋笼定位架，其特征在于，其包括：至少两个水平杆(1)，所述水平杆(1)相连接，并在连接处形成连接点(10)；至少三个延伸支腿(2)，所述延伸支腿(2)竖直设置在所述水平杆(1)上，并用于和钢筋笼连接；各所述延伸支腿(2)到所述水平杆(1)相连接的点的距离相等，各所述延伸支腿(2)并且位于同一个圆上。2.如权利要求1所述的桩基钢筋笼定位架，其特征在于：所述水平杆(1)的数量为两个，并且两个所述水平杆(1)呈十字型或T字型连接。3.如权利要求1所述的桩基钢筋笼定位架，其特征在于：所述水平杆(1)的数量为两个，两个所述水平杆(1)交叉设置，所述交叉处设有用于连接两个所述水平杆(1)的转轴。4.如权利要求1所述的桩基钢筋笼定位架，其特征在于：所述水平杆(1)的数量为三个，三个所述水平杆(1)的一端相连接，并形成所述连接点(10)。5.如权利要求1所述的桩基钢筋笼定位架，其特征在于：所述水平杆(1)上还设有连接件(4)，所述连接件(4)与所述延伸支腿(2)可拆卸连接。6.如权利要求5所述的桩基钢筋笼定位架，其特征在于，所述连接件(4)包括：连接套(40)，其与所述水平杆(1)连接，所述延伸支腿(2)的一端位于所述连接套(40)内；第一锁紧部(41)，其设置在所述连接套(40)上，并用于将所述延伸支腿(2)锁紧于所述连接套(40)上。7.如权利要求5所述的桩基钢筋笼定位架，其特征在于：所述连接件(4)的数量为多个，并沿所述水平杆(1)的长度方向设置。8.如权利要求1所述的桩基钢筋笼定位架，其特征在于，所述延伸支腿(2)包括：外杆(20)；内杆(21)，其与所述外杆(20)可伸缩设置；第二锁紧部(22)，其设置在外杆(20)上，并用于锁紧所述内杆(21)和外杆(20)。9.如权利要求1所述的桩基钢筋笼定位架，其特征在于：所述延伸支腿(2)的末端设有用于和钢筋笼连接的插接部(3)。10.一种如权利要求1所述的桩基钢筋笼定位架的水下定位方法，其特征在于，包括以下步骤：将所述桩基钢筋笼定位架安装在钢筋笼上，以使所述连接点(10)过钢筋笼的中轴线；根据护桩确定桩位中心点；对比所述连接点(10)与中心点的相对位置，以对钢筋笼进行调整。2CN112663597A说明书1/5页一种桩基钢筋笼定位架及桩基钢筋笼的水下定位方法技术领域[0001]本申请涉及桥梁施工领域，特别涉及一种桩基钢筋笼定位架及桩基钢筋笼的水下定位方法。背景技术[0002]随着路桥建设事业的蓬勃发展，跨越江河、海峡的大桥及特大桥不断修建，桥梁的施工条件、地质条件也越来越复杂，其中水下灌注桩多为大孔径、大深度混凝土灌注桩，在打桩的过程中，保证钢筋笼在混凝土灌注过程中的位置精度非常重要，钢筋笼位置偏移会导致钢筋笼保护层厚度不够，从而影响工程施工质量。[0003]在一些相关技术中，由于桩基孔内大多数充满水和泥浆，水和泥浆将钢筋笼淹没，难以对水下钢筋笼的位置进行测量，需通过抽孔内的泥浆，使钢筋笼的顶面漏出，然后与保护桩的中心点进行比较，确定安放位置是否准确；但是当钢筋笼顶面距离泥浆的上表面较大时，抽泥浆容易造成塌方。[0004]在另一些相关技术中，桥梁桩基钢筋笼水下安放施工中，目前主要通过钢筋垫块保护层法控制钢筋笼的位置。但是当采用垫块保护层法控制钢筋笼位置施工时，一方面，需要很精确控制桩
