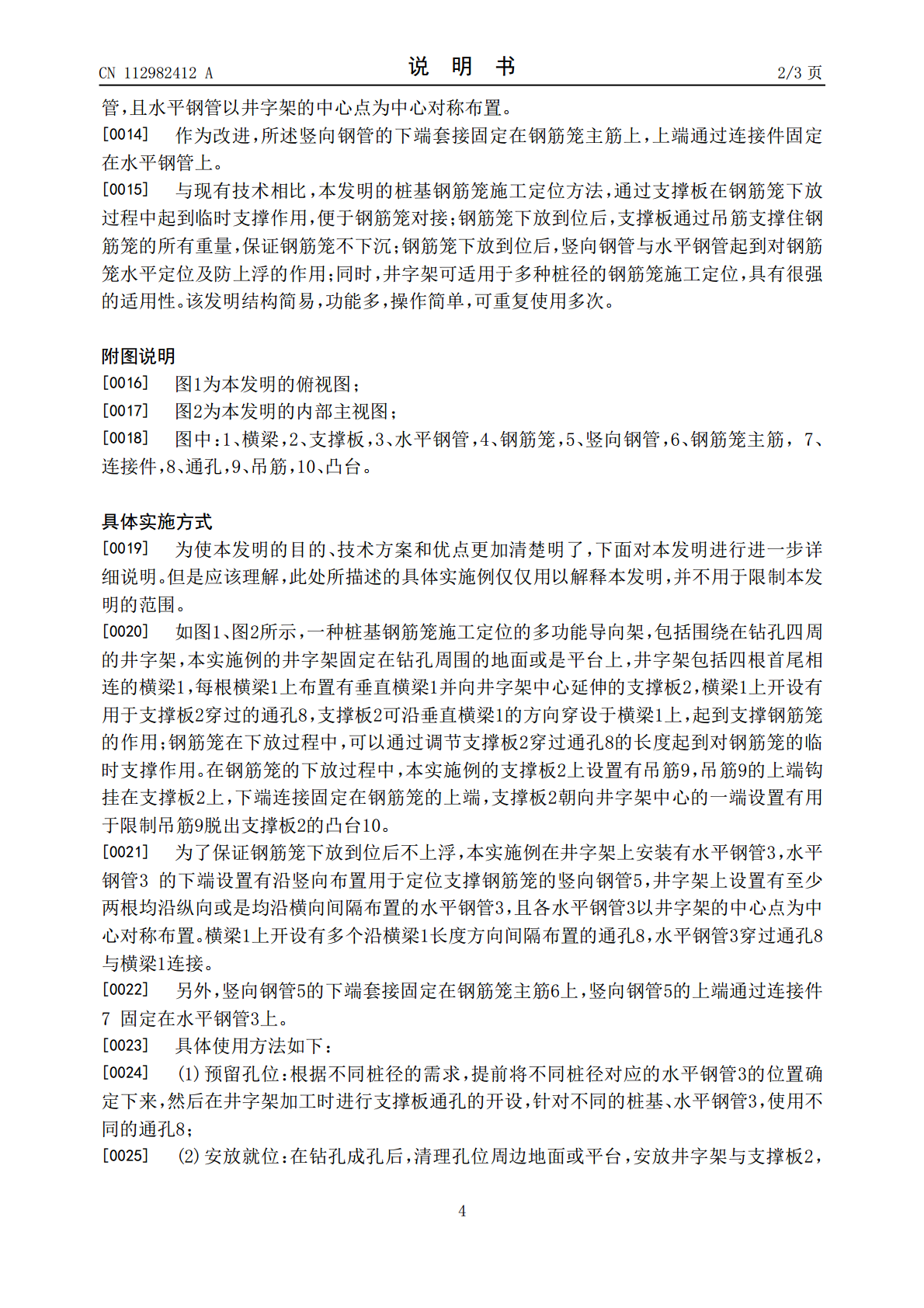

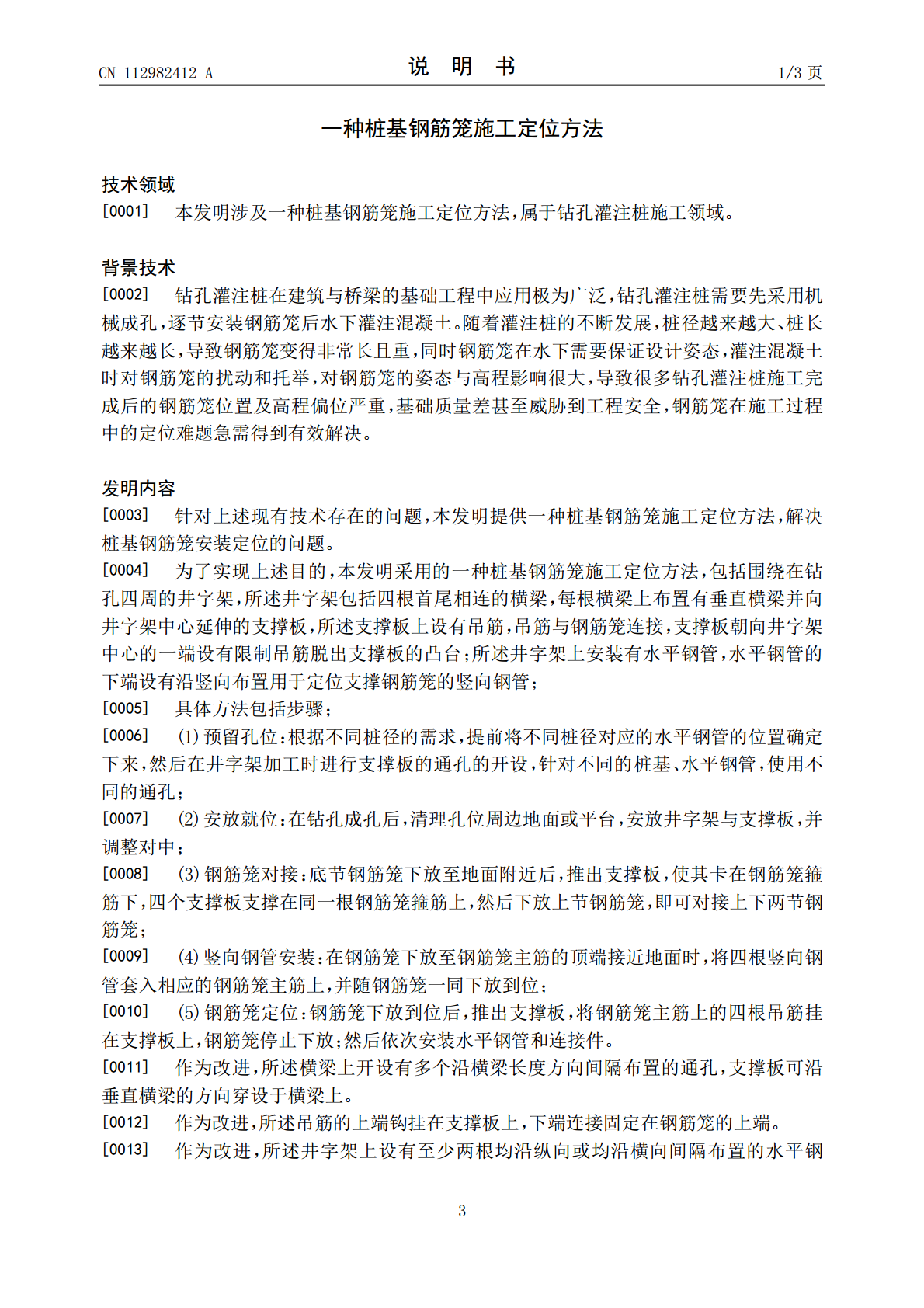

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112982412A(43)申请公布日2021.06.18(21)申请号202110132036.5(22)申请日2021.01.30(71)申请人中交第一航务工程局有限公司地址300461天津市滨海新区天津港保税区跃进路航运服务中心8号楼申请人中交一航局第五工程有限公司(72)发明人段稳盼程建鹏孙波(51)Int.Cl.E02D13/04(2006.01)E02D5/34(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种桩基钢筋笼施工定位方法(57)摘要本发明公开一种桩基钢筋笼施工定位方法，包括步骤；(1)预留孔位；(2)安放就位；(3)钢筋笼对接；(4)竖向钢管安装；(5)钢筋笼定位。本发明的桩基钢筋笼施工定位方法，通过支撑板在钢筋笼下放过程中起到临时支撑作用，便于钢筋笼对接；钢筋笼下放到位后，支撑板通过吊筋支撑住钢筋笼的所有重量，保证钢筋笼不下沉；钢筋笼下放到位后，竖向钢管与水平钢管起到对钢筋笼水平定位及防上浮的作用；同时，井字架可适用于多种桩径的钢筋笼施工定位，具有很强的适用性。该发明结构简易，功能多，操作简单，可重复使用多次。CN112982412ACN112982412A权利要求书1/1页1.一种桩基钢筋笼施工定位方法，其特征在于，包括围绕在钻孔四周的井字架，所述井字架包括四根首尾相连的横梁(1)，每根横梁(1)上布置有垂直横梁(1)并向井字架中心延伸的支撑板(2)，所述支撑板(2)上设有吊筋(9)，吊筋(9)与钢筋笼(4)连接，支撑板(2)朝向井字架中心的一端设有限制吊筋(9)脱出支撑板(2)的凸台(10)；所述井字架上安装有水平钢管(3)，水平钢管(3)的下端设有沿竖向布置用于定位支撑钢筋笼(4)的竖向钢管(5)；具体方法包括步骤；(1)预留孔位：根据不同桩径的需求，提前将不同桩径对应的水平钢管(3)的位置确定下来，然后在井字架加工时进行支撑板(2)的通孔(8)的开设，针对不同的桩基、水平钢管(3)，使用不同的通孔(8)；(2)安放就位：在钻孔成孔后，清理孔位周边地面或平台，安放井字架与支撑板(2)，并调整对中；(3)钢筋笼对接：底节钢筋笼下放至地面附近后，推出支撑板(2)，使其卡在钢筋笼箍筋下，四个支撑板(2)支撑在同一根钢筋笼箍筋上，然后下放上节钢筋笼，即可对接上下两节钢筋笼；(4)竖向钢管安装：在钢筋笼(4)下放至钢筋笼主筋(6)的顶端接近地面时，将四根竖向钢管(5)套入相应的钢筋笼主筋(6)上，并随钢筋笼(4)一同下放到位；(5)钢筋笼定位：钢筋笼(4)下放到位后，推出支撑板(2)，将钢筋笼主筋(6)上的四根吊筋(9)挂在支撑板(2)上，钢筋笼(4)停止下放；然后依次安装水平钢管(3)和连接件(7)。2.根据权利要求1所述的一种桩基钢筋笼施工定位方法，其特征在于，所述横梁(1)上开设有多个沿横梁(1)长度方向间隔布置的通孔(8)，支撑板(2)可沿垂直横梁(1)的方向穿设于横梁(1)上。3.根据权利要求1所述的一种桩基钢筋笼施工定位方法，其特征在于，所述吊筋(9)的上端钩挂在支撑板(2)上，下端连接固定在钢筋笼(4)的上端。4.根据权利要求1所述的一种桩基钢筋笼施工定位方法，其特征在于，所述井字架上设有至少两根均沿纵向或均沿横向间隔布置的水平钢管(3)，且水平钢管(3)以井字架的中心点为中心对称布置。5.根据权利要求1所述的一种桩基钢筋笼施工定位方法，其特征在于，所述竖向钢管(5)的下端套接固定在钢筋笼主筋(6)上，上端通过连接件(7)固定在水平钢管(3)上。2CN112982412A说明书1/3页一种桩基钢筋笼施工定位方法技术领域[0001]本发明涉及一种桩基钢筋笼施工定位方法，属于钻孔灌注桩施工领域。背景技术[0002]钻孔灌注桩在建筑与桥梁的基础工程中应用极为广泛，钻孔灌注桩需要先采用机械成孔，逐节安装钢筋笼后水下灌注混凝土。随着灌注桩的不断发展，桩径越来越大、桩长越来越长，导致钢筋笼变得非常长且重，同时钢筋笼在水下需要保证设计姿态，灌注混凝土时对钢筋笼的扰动和托举，对钢筋笼的姿态与高程影响很大，导致很多钻孔灌注桩施工完成后的钢筋笼位置及高程偏位严重，基础质量差甚至威胁到工程安全，钢筋笼在施工过程中的定位难题急需得到有效解决。发明内容[0003]针对上述现有技术存在的问题，本发明提供一种桩基钢筋笼施工定位方法，解决桩基钢筋笼安装定位的问题。[0004]为了实现上述目的，本发明采用的一种桩基钢筋笼施工定位方法，包括围绕在钻孔四周的井字架，所述井字架包括四根首尾相连的横梁，每根横梁上布置有垂直横梁并向井字架中心延伸的支撑板，所述支撑板上设有吊筋，吊筋与钢筋笼连接，支撑板朝向井字架中心的一端设有限制吊筋脱出支
