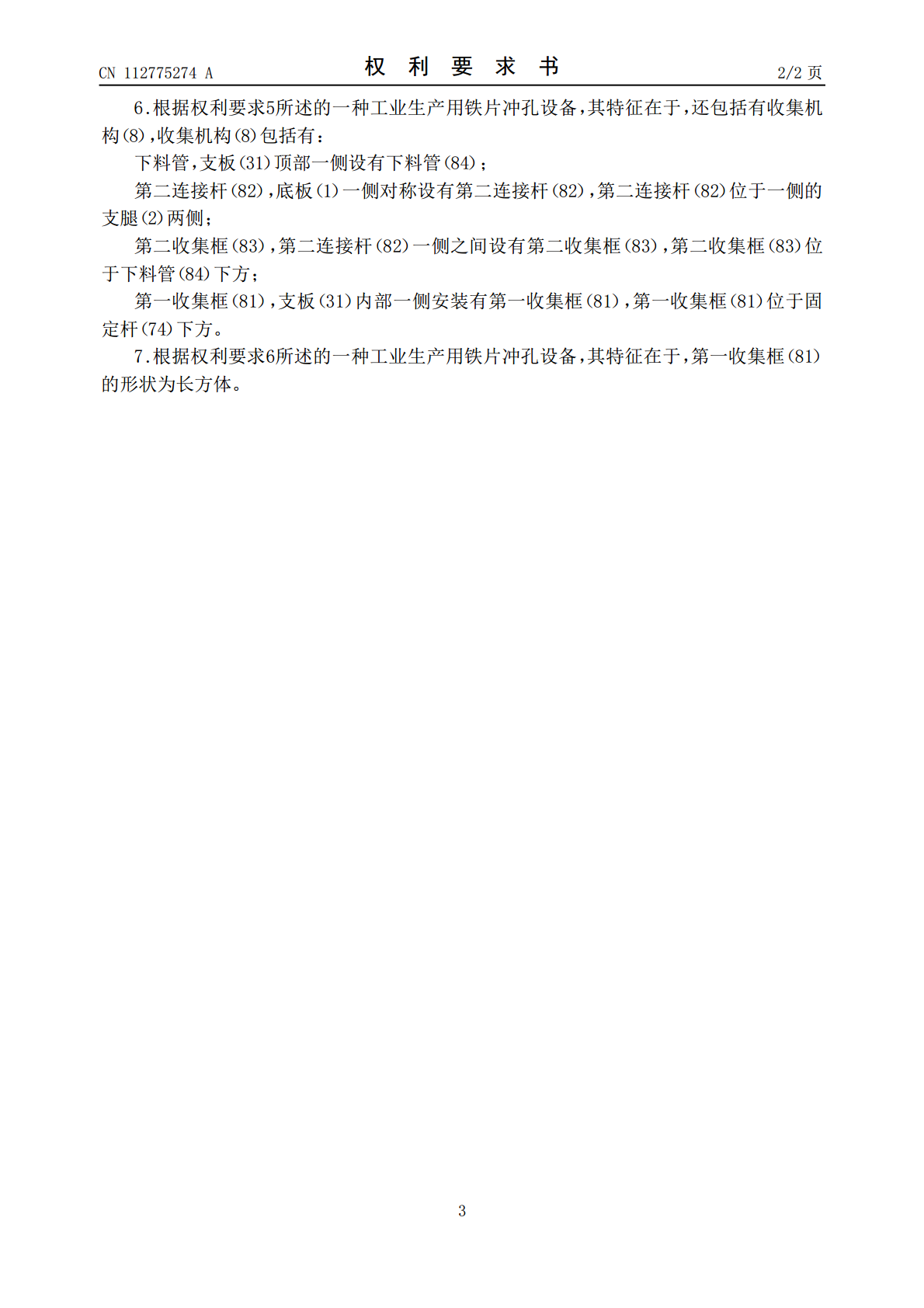

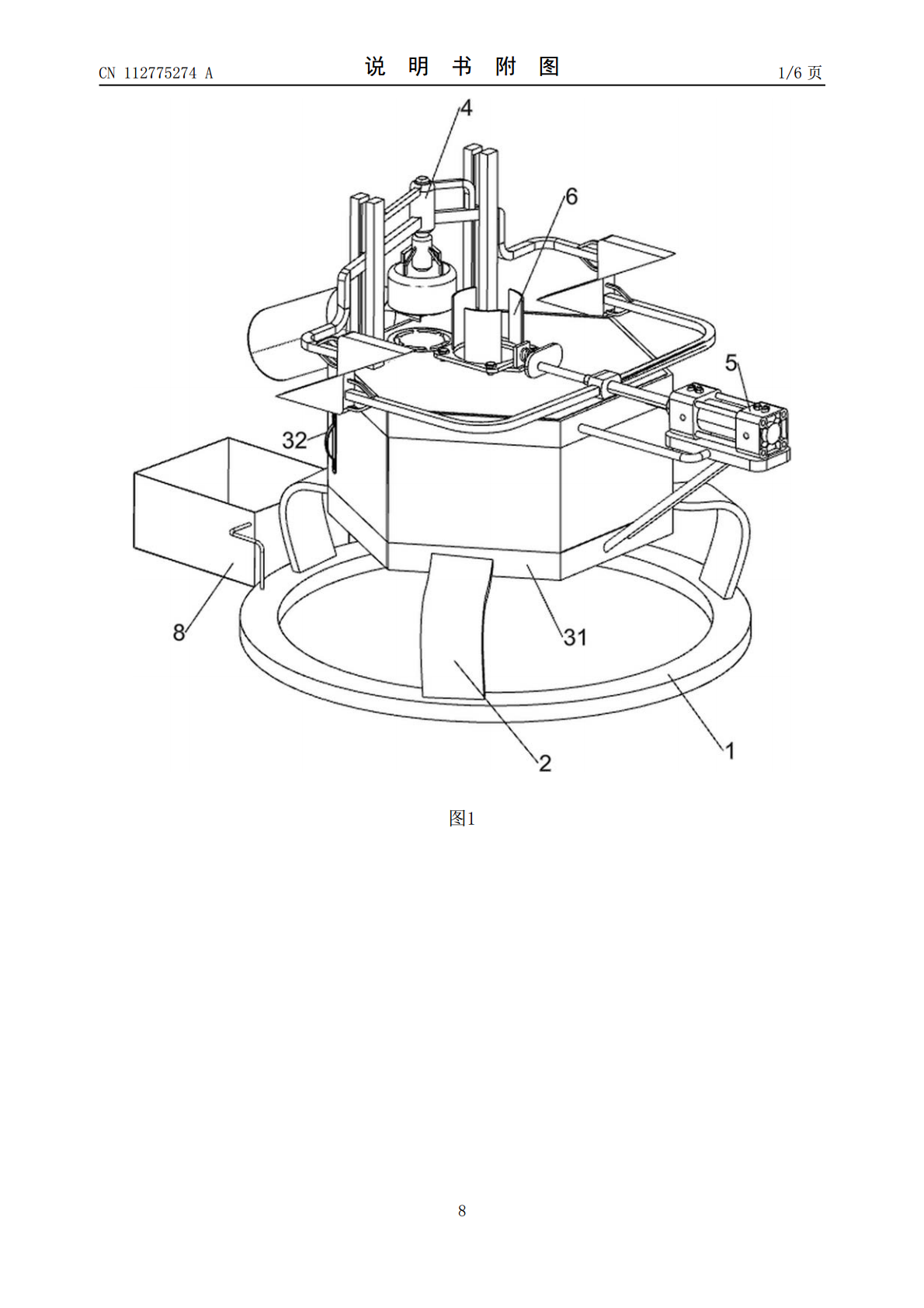

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112775274A(43)申请公布日2021.05.11(21)申请号202110000988.1(22)申请日2021.01.04(71)申请人邹文斌地址200540上海市金山区亭林镇（工业园区南区）林盛路188号6号楼1413室(72)发明人邹文斌(51)Int.Cl.B21D28/26(2006.01)B21D43/00(2006.01)B21D43/04(2006.01)B21D43/20(2006.01)B21D45/04(2006.01)B21D45/00(2006.01)B21D55/00(2006.01)权利要求书2页说明书4页附图6页(54)发明名称一种工业生产用铁片冲孔设备(57)摘要本发明涉及一种铁片冲孔设备，尤其涉及一种工业生产用铁片冲孔设备。本发明的目的是提供一种无需人工放置铁片，并且冲压时能够防止铁片变形和冲压后无需人工收集，冲压后的废料可以集中清理的工业生产用铁片冲孔设备。本发明的技术方案是一种工业生产用铁片冲孔设备，包括有底板、支腿、支板、把手、冲压机构和推动机构，底板顶部均匀设有三个支腿，支腿上端之间设有支板，支板左后侧设有把手，支板顶部后侧设有冲压机构。本发明通过下料机构与推动机构的配合实现了无需人工手动放置铁片，并且也避免人工手动放置铁片时，由于机器故障造成的铁块突然下落而对工人造成的伤害。CN112775274ACN112775274A权利要求书1/2页1.一种工业生产用铁片冲孔设备，其特征在于，包括有：底板（1）和支腿（2），底板（1）顶部均匀设有三个支腿（2）；支板（31），支腿（2）之间设有支板（31），支板（31）顶部一侧中间开有孔槽；把手（32），支板（31）一侧设有把手（32）；冲压机构（4），支板（31）顶部一侧设有冲压机构（4）；推动机构（5），冲压机构（4）与支板（31）一侧之间设有推动机构（5）。2.根据权利要求1所述的一种工业生产用铁片冲孔设备，其特征在于，冲压机构（4）包括有：滑轨（41），支板（31）顶部一侧的两侧均对称设有滑轨（41）；支撑架（42），滑轨（41）内均滑动式连接有支撑架（42）；连接块（44），支撑架（42）之间设有连接块（44）；支撑杆（43），连接块（44）内部设有支撑杆（43）；异形杆（45），支撑杆（43）四侧对称设有异形杆（45）；压块（46），支撑杆（43）一端与四个异形杆（45）一端设有压块（46）。3.根据权利要求2所述的一种工业生产用铁片冲孔设备，其特征在于，推动机构（5）包括有：第一支撑板（51），支板（31）一侧的上下两侧设有第一支撑板（51）；气缸（52），第一支撑板（51）顶部设有气缸（52）；推动杆（55），气缸（52）伸缩杆一侧连接有推动杆（55）；第一连接杆（53），气缸（52）伸缩杆两侧与支撑架（42）下部两侧均连接有第一连接杆（53）；楔形块（54），第一连接杆（53）一端均设有楔形块（54），当两侧楔形块（54）均重合时是长方体。4.根据权利要求3所述的一种工业生产用铁片冲孔设备，其特征在于，还包括有下料机构（6），下料机构（6）包括有：第二支撑板（65），支板（31）顶部一侧设有第二支撑板（65），第二支撑板（65）位于压块（46）一侧，第二支撑板（65）中间开有铁片大小的圆孔；弧形板（66），圆孔周围均匀设有三个弧形板（66）；推动板（64），推动杆（55）后侧连接有推动板（64）；第一弹簧（63），推动板（64）一侧中间设有第一弹簧（63）；第一连接板（62），第一弹簧（63）一侧设有第一连接板（62）；推料板（61），第一连接板（62）底部设有推料板（61），推料板（61）位于第二支撑板（65）底下。5.根据权利要求4所述的一种工业生产用铁片冲孔设备，其特征在于，还包括有固定机构（7），固定机构（7）包括有：固定杆（74），上部的支板（31）的三侧设有固定杆（74）；冲压板（73），固定杆（74）顶部设有冲压板（73）；第二弹簧（71），压块（46）底部中间设有第二弹簧（71）；第二连接板（72），第二弹簧（71）底部设有第二连接板（72）。2CN112775274A权利要求书2/2页6.根据权利要求5所述的一种工业生产用铁片冲孔设备，其特征在于，还包括有收集机构（8），收集机构（8）包括有：下料管，支板（31）顶部一侧设有下料管（84）；第二连接杆（82），底板（1）一侧对称设有第二连接杆（82），第二连接杆（82）位于一侧的支腿（2）两侧；第二收集框（83），第二连接杆（82）一侧之间设有第二收集框（83），第二收集框（83）位于下料管（84）下方；第一收集框（81），支板（31）内部一侧安装有第一收集框（81），第
