一种生物质颗粒成型装置.pdf

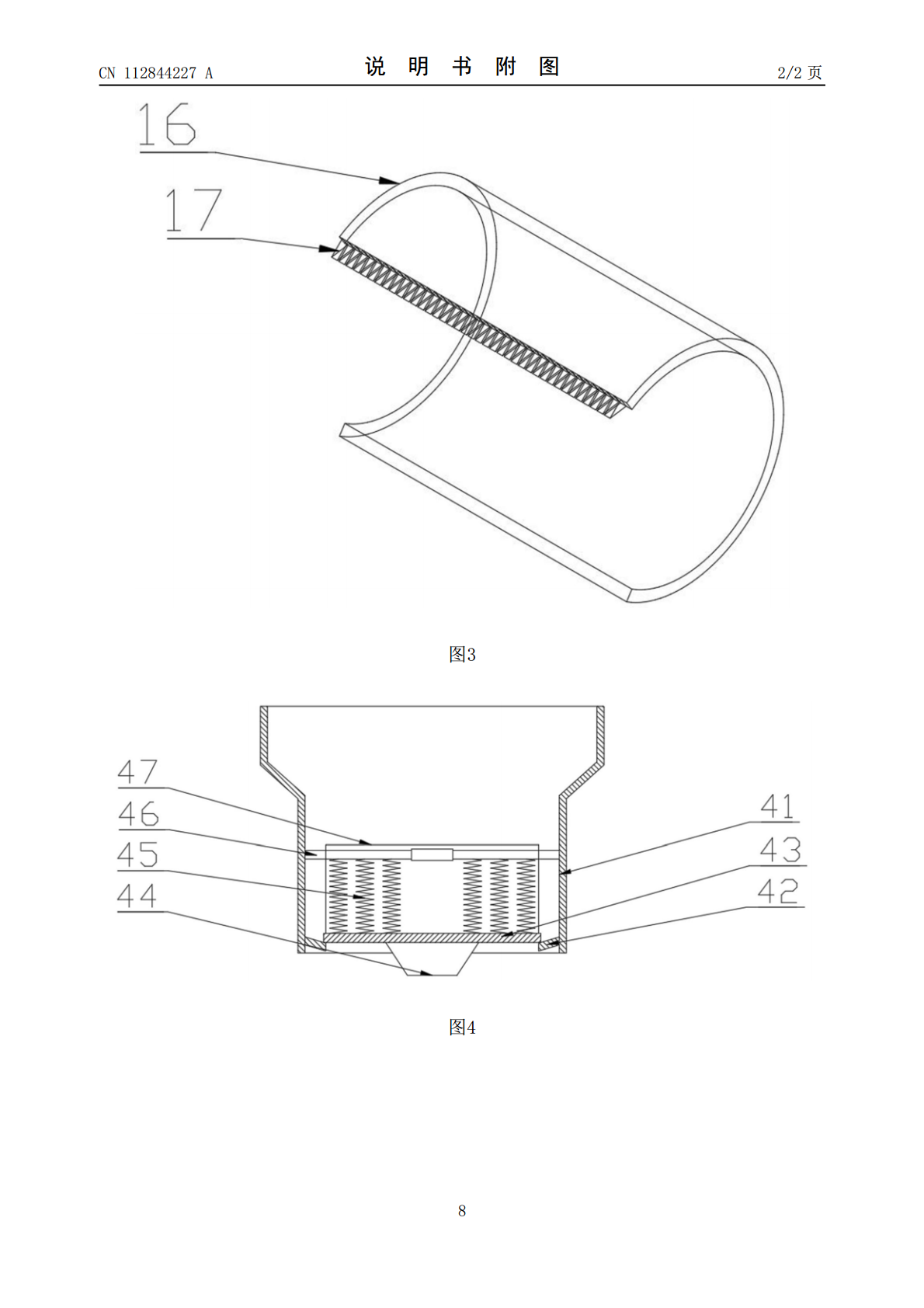

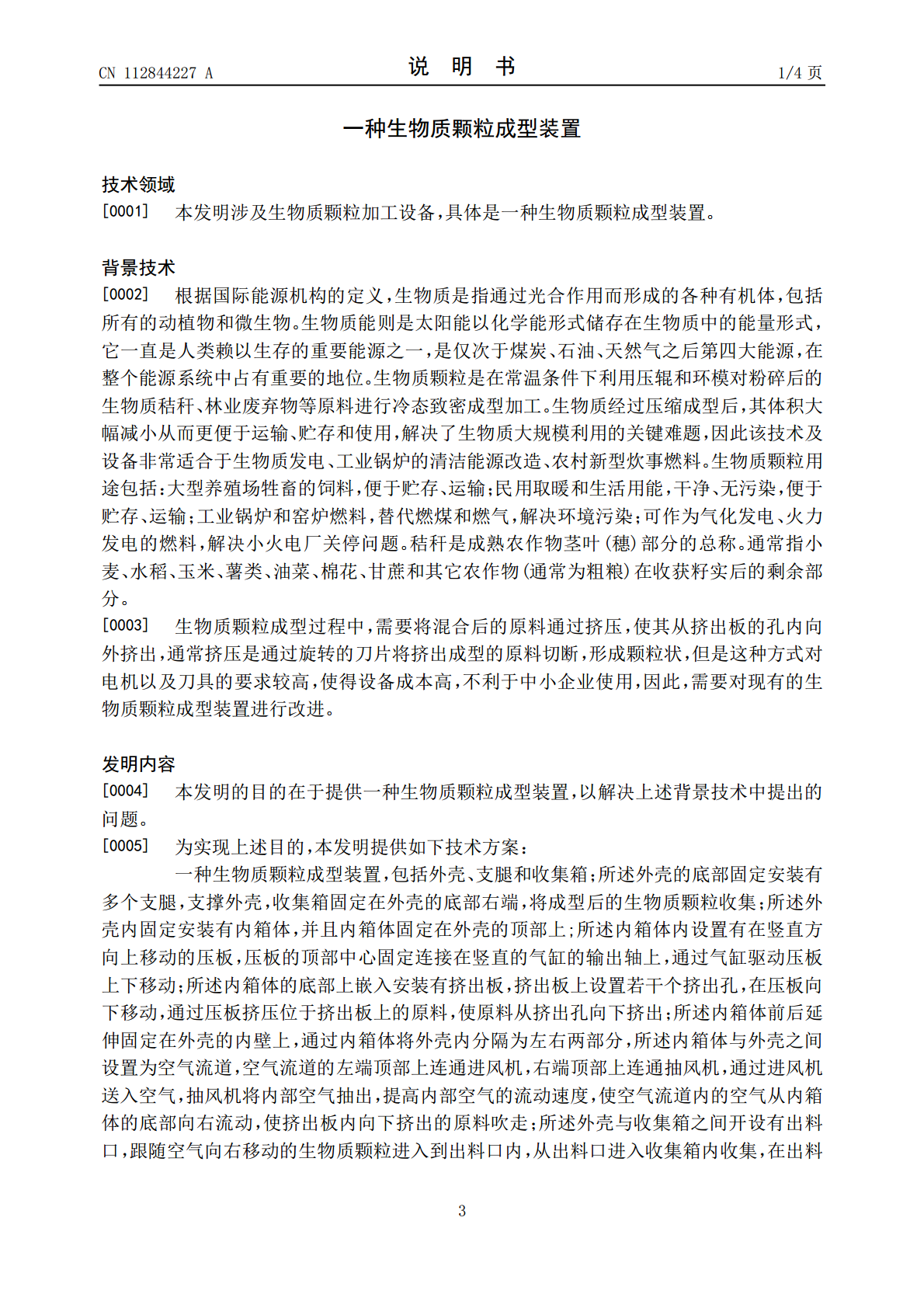

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112844227A(43)申请公布日2021.05.28(21)申请号202110002413.3(22)申请日2021.01.04(71)申请人邓静宇地址233600安徽省亳州市涡阳县城西街道新城居委会街道662号(72)发明人邓静宇韩锋(74)专利代理机构合肥市科融知识产权代理事务所(普通合伙)34126代理人陈飞(51)Int.Cl.B01J2/20(2006.01)B02C19/00(2006.01)B07B7/06(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种生物质颗粒成型装置(57)摘要本发明涉及生物质颗粒加工设备，具体的公开了一种生物质颗粒成型装置，包括外壳、支腿和收集箱；外壳内固定安装有内箱体，内箱体内设置有在竖直方向上移动的压板，内箱体的底部上嵌入安装有挤出板，内箱体前后延伸固定在外壳的内壁上，内箱体与外壳之间设置为空气流道，空气流道的左端顶部上连通进风机，右端顶部上连通抽风机；所述外壳与收集箱之间开设有出料口，在出料口的右侧固定安装筛网，并且筛网的纵截面为半圆形，筛网的直径与出料口的高度相等。本发明通过水平从挤出板下方吹动的空气，调节不同风力，将挤出的颗粒吹断并且从右侧送出，根据需要颗粒的大小可以调节风力的大小，调节方便，设备成本降低。CN112844227ACN112844227A权利要求书1/1页1.一种生物质颗粒成型装置，包括外壳（1）、支腿（2）和收集箱（3）；所述外壳（1）的底部固定安装有多个支腿（2），收集箱（3）固定在外壳（1）的底部右端；所述外壳（1）内固定安装有内箱体（5），并且内箱体（5）固定在外壳（1）的顶部上;所述内箱体（5）内设置有在竖直方向上移动的压板（9），压板（9）的顶部中心固定连接在竖直的气缸（10）的输出轴上；所述内箱体（5）的底部上嵌入安装有挤出板（11），挤出板（11）上设置若干个挤出孔；其特征在于，所述内箱体（5）前后延伸固定在外壳（1）的内壁上，内箱体（5）与外壳（1）之间设置为空气流道（6），空气流道（6）的左端顶部上连通进风机（7），右端顶部上连通抽风机（8）；所述外壳（1）与收集箱（3）之间开设有出料口（13），在出料口（13）的右侧固定安装筛网（14），并且筛网（14）的纵截面为半圆形，筛网（14）的直径与出料口（13）的高度相等。2.根据权利要求1所述的一种生物质颗粒成型装置，其特征在于：所述外壳（1）的底部且位于挤出板（11）的左侧设置有角度可调节的调节导风板（18），调节导风板（18）的下端转动连接在外壳（1）的底部上，在调节导风板（18）的下方螺纹安装有竖直的调节螺栓（19）。3.根据权利要求2所述的一种生物质颗粒成型装置，其特征在于：所述出料口（13）的内安装有在筛网（14）中心轴上的转轴（15），在转轴（15）的外侧通过固定杆连接有与筛网（14）配合的密封板（16）。4.根据权利要求3所述的一种生物质颗粒成型装置，其特征在于：所述密封板（16）的纵截面大于半圆。5.根据权利要求4所述的一种生物质颗粒成型装置，其特征在于：所述的转轴（15）逆时针转动，在密封板（16）的后端上均匀固定安装有若干个破碎齿（17），在密封板（16）沿逆时针转动时，密封板（16）后端的破碎齿（17）向下移动。6.根据权利要求1‑5任一所述的一种生物质颗粒成型装置，其特征在于：所述内箱体（5）的顶部上连通有至少两个进料斗（4），进料斗（4）包括有壳体（41），壳体（41）底部内壁四周上固定有一圈倾斜向下的支撑挡板（42），在壳体（41）内部设置有在竖直方向上移动的水平的活动密封板（43），活动密封板（43）的边缘在支撑挡板（42）的上方；所述活动密封板（43）上固定连接有若干个压紧弹簧（45），压紧弹簧（45）的上端通过固定杆（46）固定在壳体（41）内部；所述活动密封板（43）的下表面固定连接有向下凸出的上顶块（44）；在每个进料斗（4）的正下方对应的压板（9）上均固定有固定座（20），在上顶块（44）的正下方对应的固定座（20）上固定有向上凸出的下顶块（21）。7.根据权利要求6所述的一种生物质颗粒成型装置，其特征在于：所述活动密封板（43）上固定有罩设在压紧弹簧（45）以及固定杆（46）外侧的密封罩（47），密封罩（47）的材质为皮革。8.根据权利要求6所述的一种生物质颗粒成型装置，其特征在于：所述固定座（20）上设置有多个倾斜下料槽（22），下料槽（22）延伸到压板（9）的底部。9.根据权利要求8所述的一种生物质颗粒成型装置，其特征在于：所述挤出板（11）的边缘对应的外壳（1）底部上固定有倾斜的导料板（23），导料板（23）的正上方对应的压板（9）底部上开设有与
