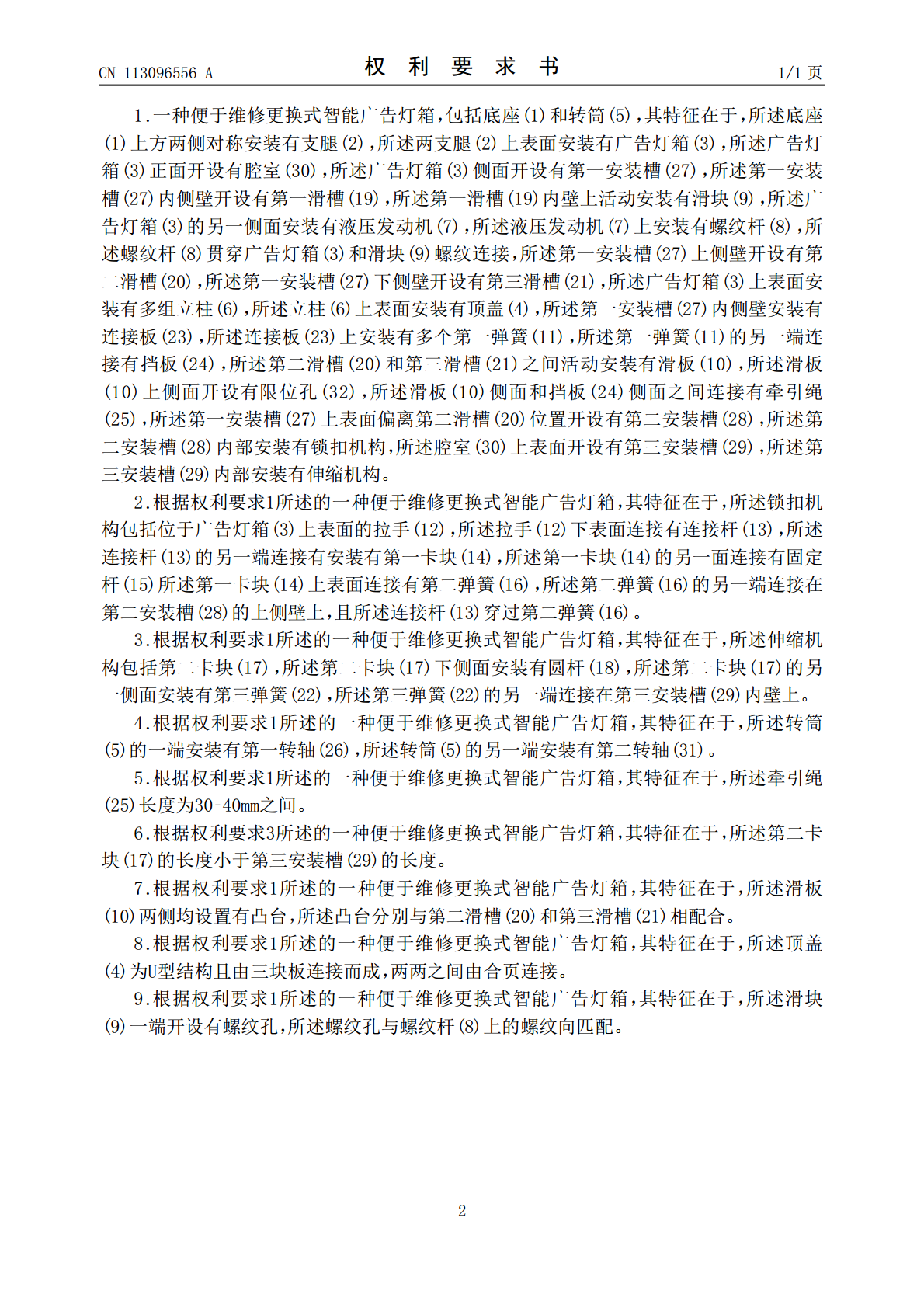

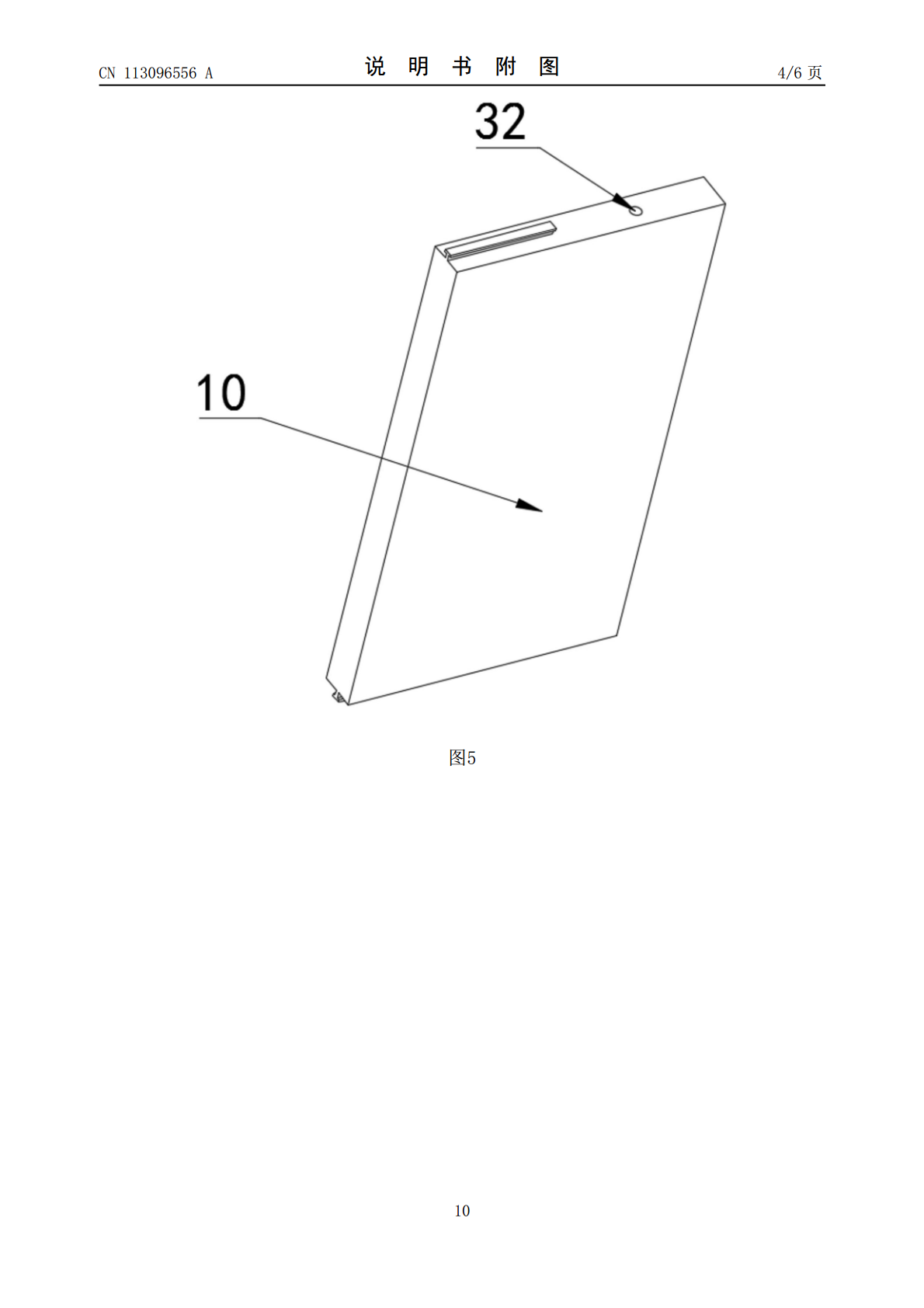

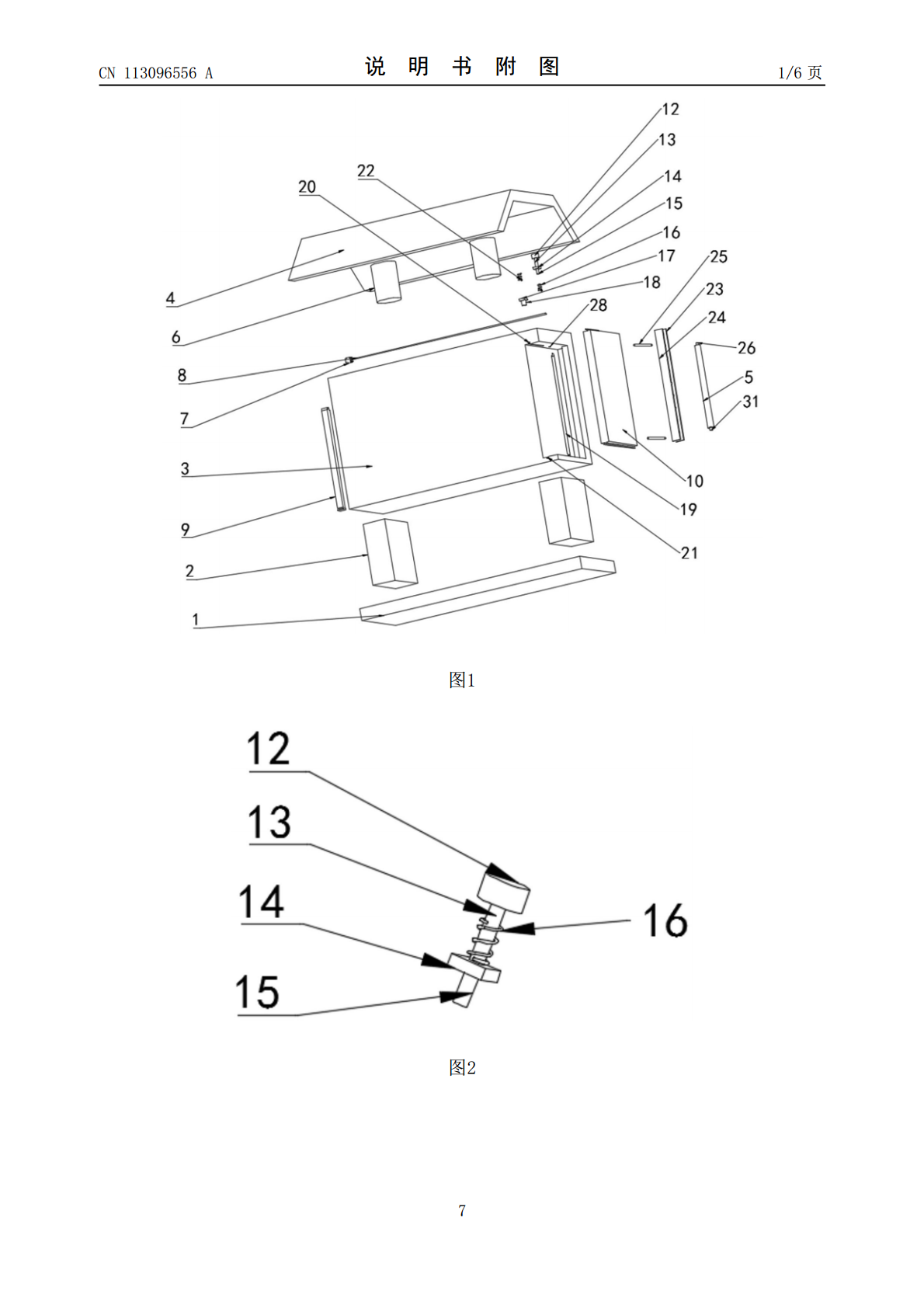

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113096556A(43)申请公布日2021.07.09(21)申请号202110340891.5(22)申请日2021.03.30(71)申请人武汉玺轩广告有限公司地址430000湖北省武汉市东西湖区径河办事处通源南路1号包装制品生产项目(泰和工业园)3号厂房栋/单元2层1号、2号(72)发明人郑敏高雄(74)专利代理机构上海精晟知识产权代理有限公司31253代理人王占房(51)Int.Cl.G09F13/04(2006.01)权利要求书1页说明书4页附图6页(54)发明名称一种便于维修更换式智能广告灯箱(57)摘要本发明公开了一种便于维修更换式智能广告灯箱，涉及广告灯箱技术领域，包括底座和转筒，所述底座上安装有支腿，所述两支腿上安装有广告灯箱，所述广告灯箱侧面开设有第一安装槽，所述第一安装槽内侧壁开设有第一滑槽，所述第一滑槽内壁上安装有滑块，所述广告灯箱上安装有液压发动机，所述液压发动机上安装有螺纹杆，所述第一安装槽内侧壁安装有连接板，所述连接板上安装有多个第一弹簧，所述第一弹簧的另一端连接有挡板，所述第二滑槽和第三滑槽之间安装有滑板，所述第一安装槽上表面开设有第二安装槽，所述第二安装槽内安装有锁扣机构，所述腔室上表面开设有第三安装槽，所述第三安装槽内部安装有伸缩机构,此装置结构简单，操作方便。CN113096556ACN113096556A权利要求书1/1页1.一种便于维修更换式智能广告灯箱，包括底座(1)和转筒(5)，其特征在于，所述底座(1)上方两侧对称安装有支腿(2)，所述两支腿(2)上表面安装有广告灯箱(3)，所述广告灯箱(3)正面开设有腔室(30)，所述广告灯箱(3)侧面开设有第一安装槽(27)，所述第一安装槽(27)内侧壁开设有第一滑槽(19)，所述第一滑槽(19)内壁上活动安装有滑块(9)，所述广告灯箱(3)的另一侧面安装有液压发动机(7)，所述液压发动机(7)上安装有螺纹杆(8)，所述螺纹杆(8)贯穿广告灯箱(3)和滑块(9)螺纹连接，所述第一安装槽(27)上侧壁开设有第二滑槽(20)，所述第一安装槽(27)下侧壁开设有第三滑槽(21)，所述广告灯箱(3)上表面安装有多组立柱(6)，所述立柱(6)上表面安装有顶盖(4)，所述第一安装槽(27)内侧壁安装有连接板(23)，所述连接板(23)上安装有多个第一弹簧(11)，所述第一弹簧(11)的另一端连接有挡板(24)，所述第二滑槽(20)和第三滑槽(21)之间活动安装有滑板(10)，所述滑板(10)上侧面开设有限位孔(32)，所述滑板(10)侧面和挡板(24)侧面之间连接有牵引绳(25)，所述第一安装槽(27)上表面偏离第二滑槽(20)位置开设有第二安装槽(28)，所述第二安装槽(28)内部安装有锁扣机构，所述腔室(30)上表面开设有第三安装槽(29)，所述第三安装槽(29)内部安装有伸缩机构。2.根据权利要求1所述的一种便于维修更换式智能广告灯箱，其特征在于，所述锁扣机构包括位于广告灯箱(3)上表面的拉手(12)，所述拉手(12)下表面连接有连接杆(13)，所述连接杆(13)的另一端连接有安装有第一卡块(14)，所述第一卡块(14)的另一面连接有固定杆(15)所述第一卡块(14)上表面连接有第二弹簧(16)，所述第二弹簧(16)的另一端连接在第二安装槽(28)的上侧壁上，且所述连接杆(13)穿过第二弹簧(16)。3.根据权利要求1所述的一种便于维修更换式智能广告灯箱，其特征在于，所述伸缩机构包括第二卡块(17)，所述第二卡块(17)下侧面安装有圆杆(18)，所述第二卡块(17)的另一侧面安装有第三弹簧(22)，所述第三弹簧(22)的另一端连接在第三安装槽(29)内壁上。4.根据权利要求1所述的一种便于维修更换式智能广告灯箱，其特征在于，所述转筒(5)的一端安装有第一转轴(26)，所述转筒(5)的另一端安装有第二转轴(31)。5.根据权利要求1所述的一种便于维修更换式智能广告灯箱，其特征在于，所述牵引绳(25)长度为30‑40mm之间。6.根据权利要求3所述的一种便于维修更换式智能广告灯箱，其特征在于，所述第二卡块(17)的长度小于第三安装槽(29)的长度。7.根据权利要求1所述的一种便于维修更换式智能广告灯箱，其特征在于，所述滑板(10)两侧均设置有凸台，所述凸台分别与第二滑槽(20)和第三滑槽(21)相配合。8.根据权利要求1所述的一种便于维修更换式智能广告灯箱，其特征在于，所述顶盖(4)为U型结构且由三块板连接而成，两两之间由合页连接。9.根据权利要求1所述的一种便于维修更换式智能广告灯箱，其特征在于，所述滑块(9)一端开设有螺纹孔，所述螺纹孔与螺纹杆(8)上的螺纹向匹配。2
