深水拖曳水池PIV系统标定靶姿态调整机构及使用方法.pdf
2023-06-04
10金币
2.2MB
22页
丹烟****魔王
实名认证
内容提供者

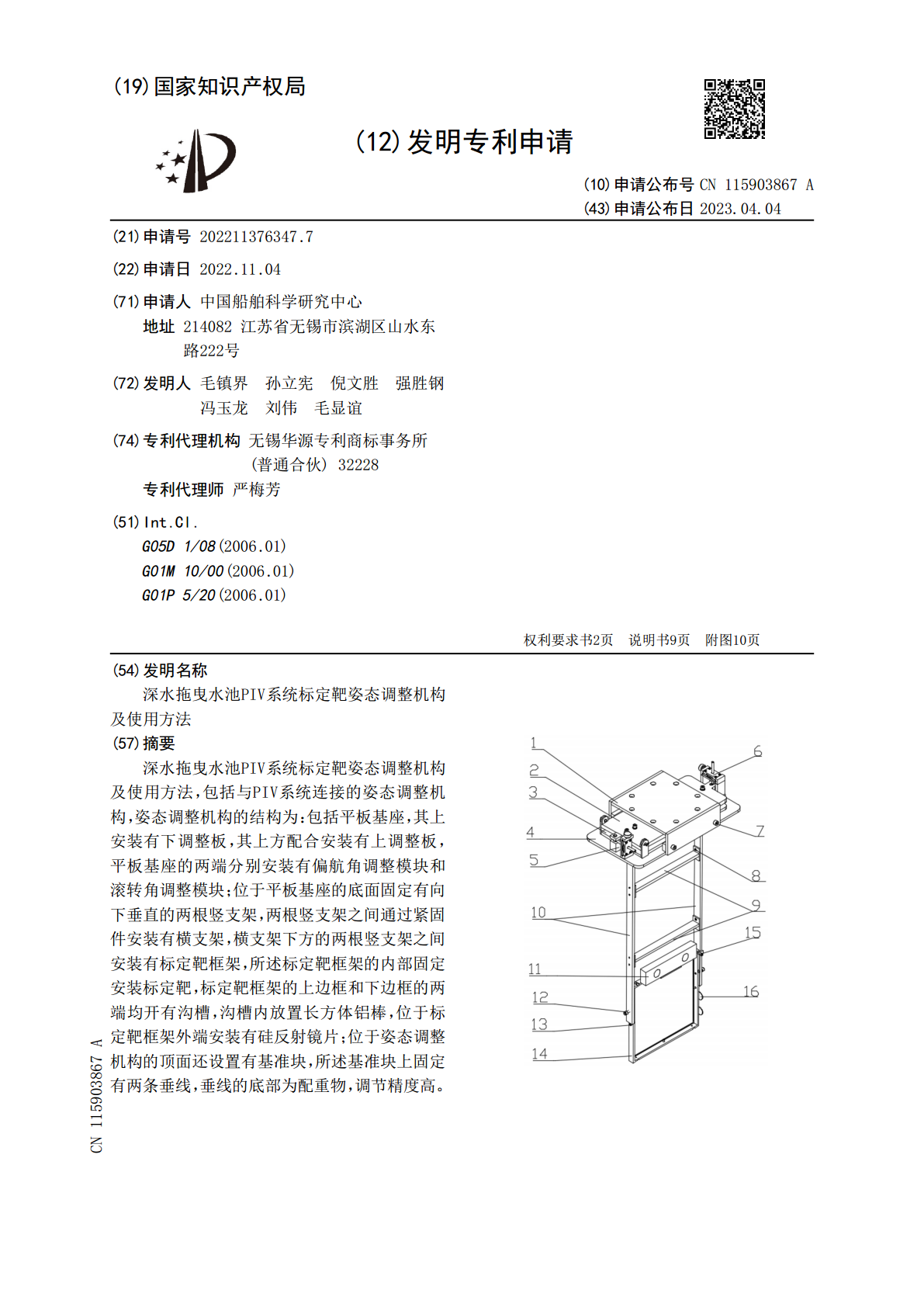

1/10

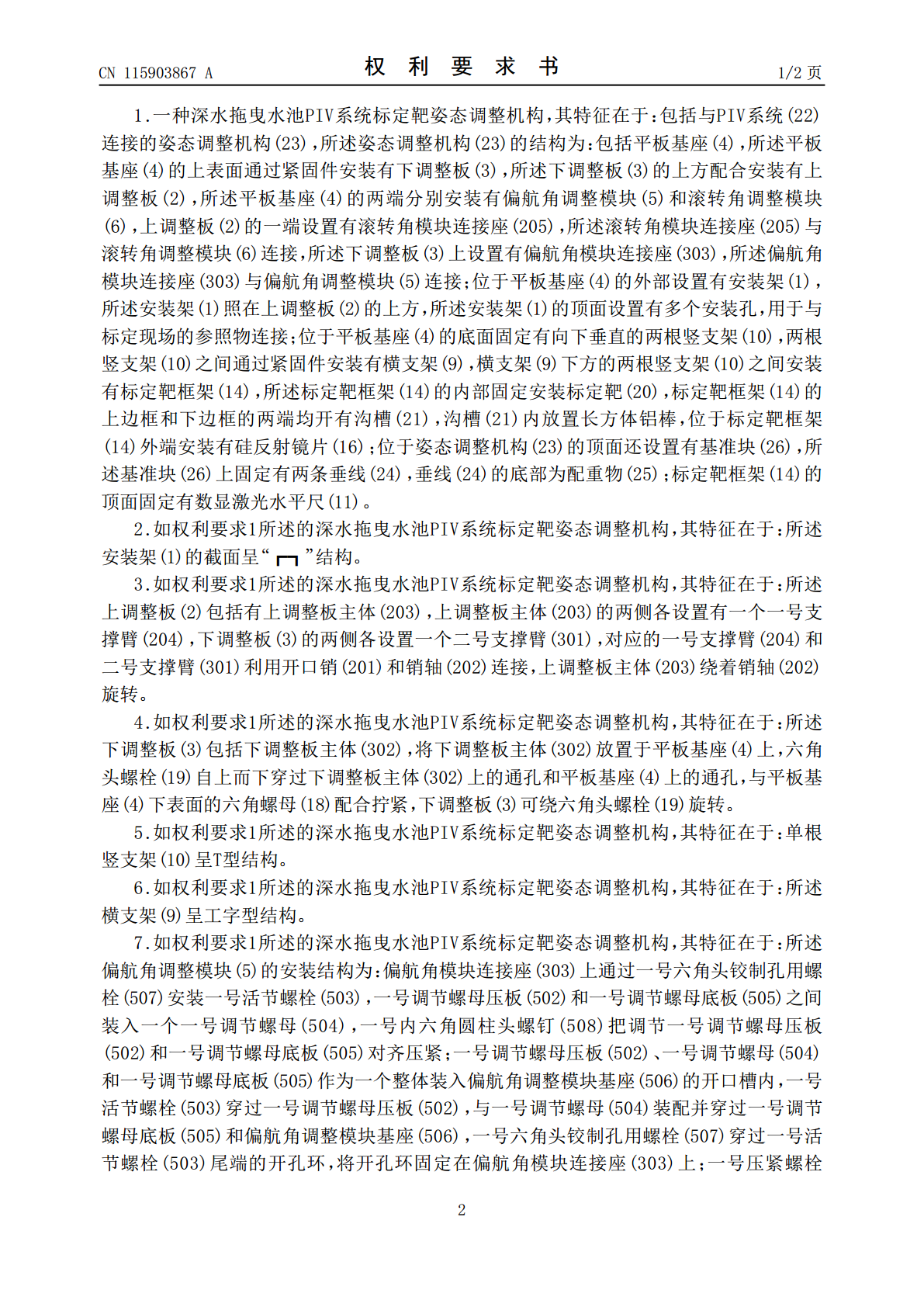

2/10

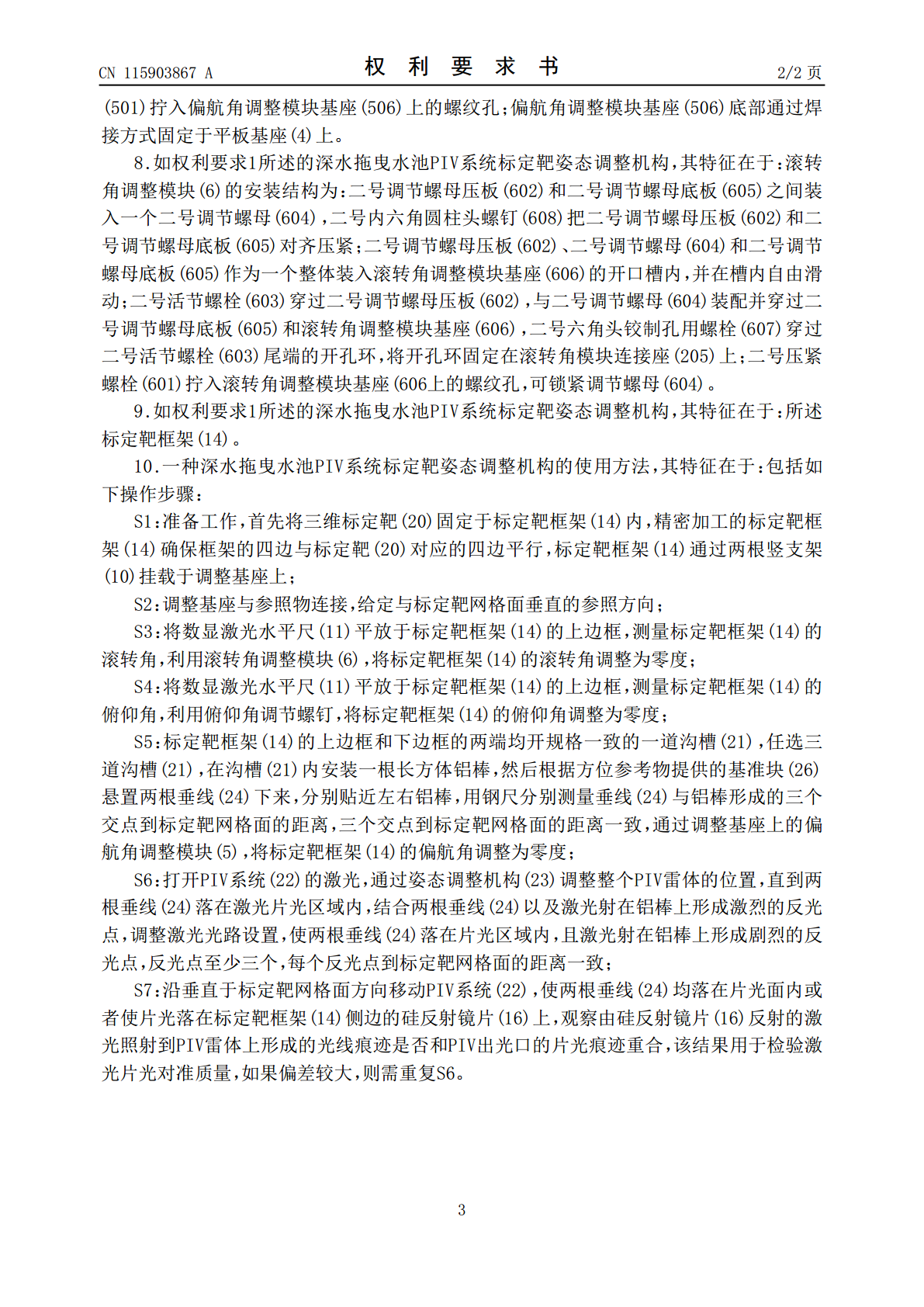

3/10

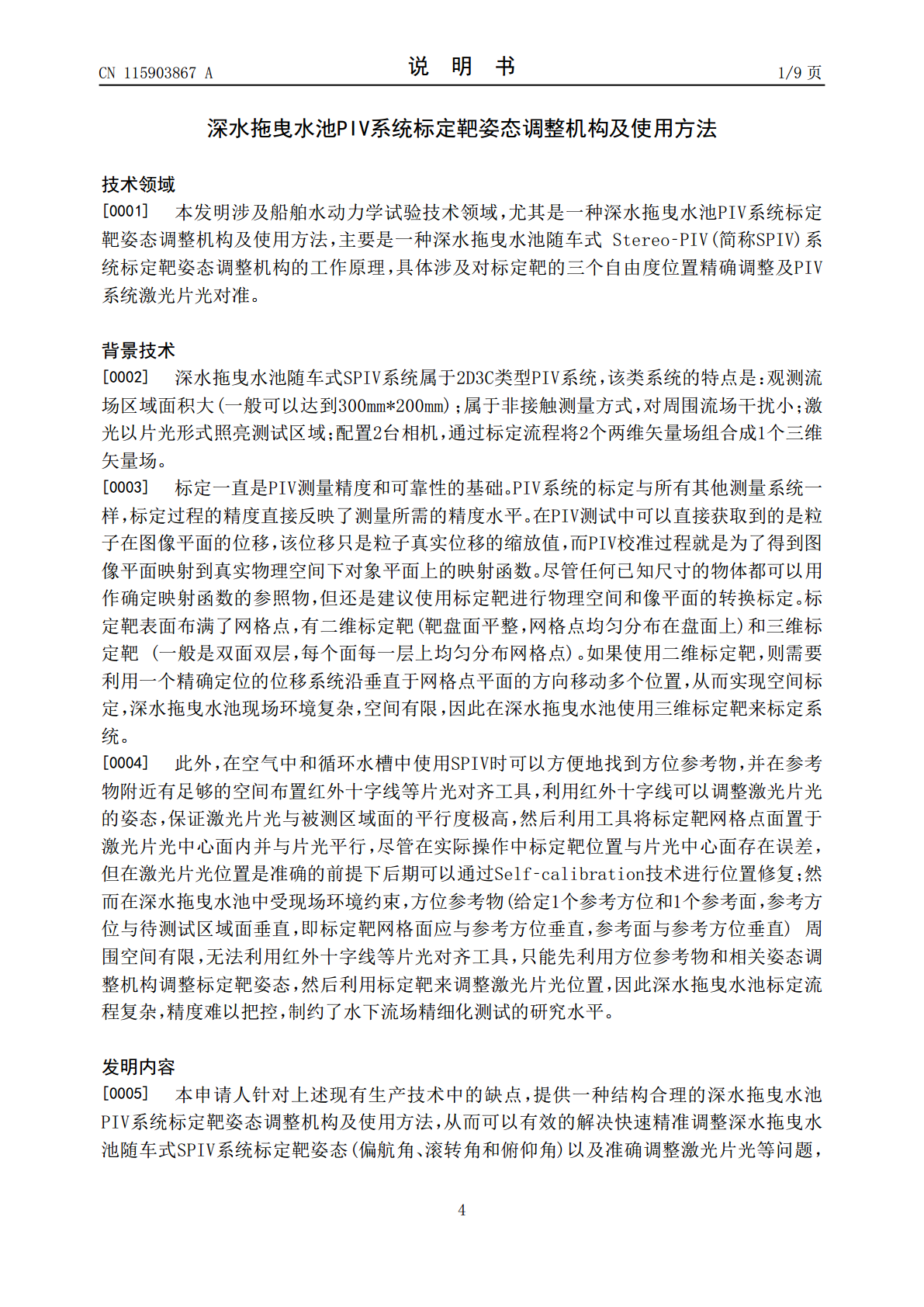

4/10

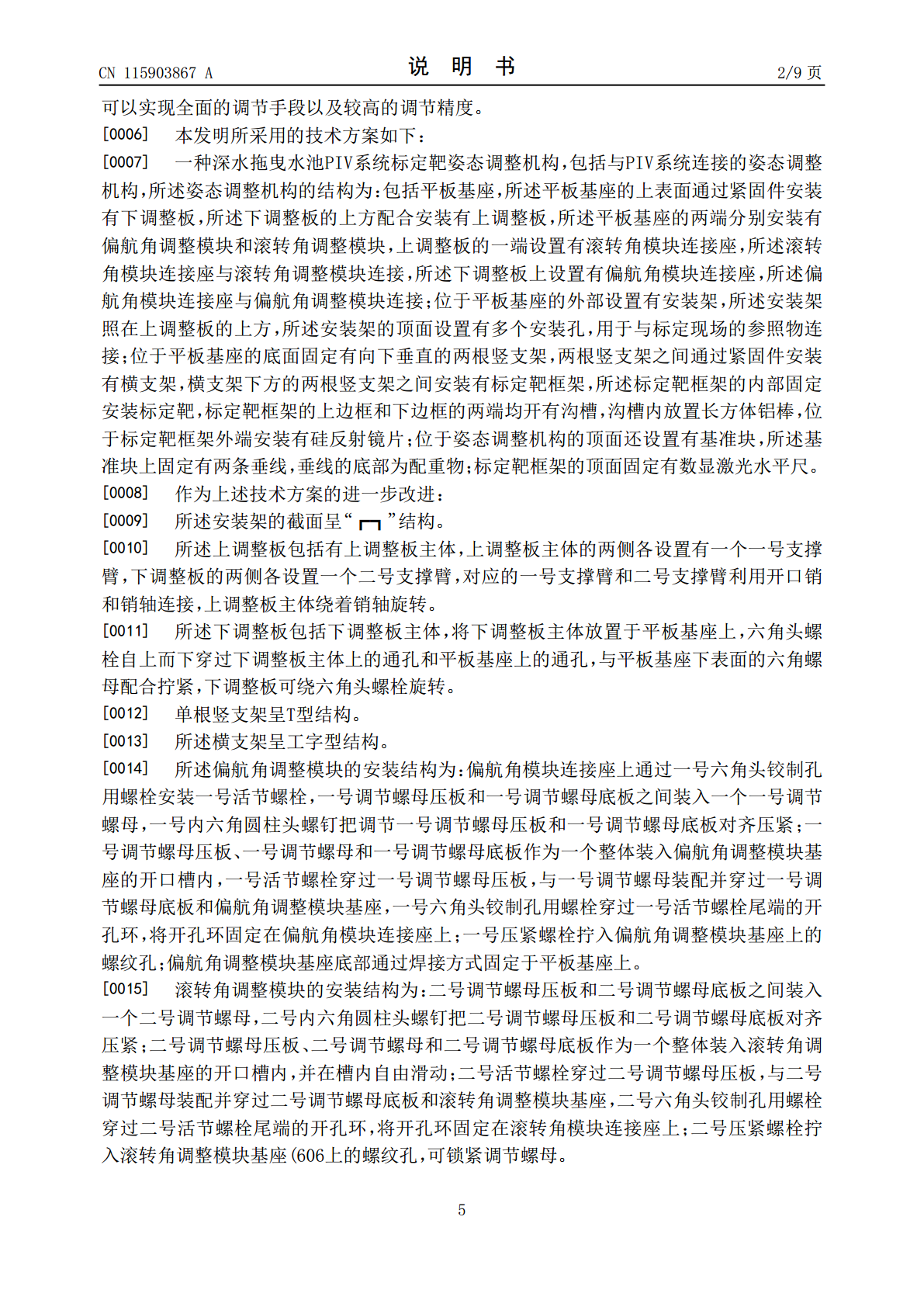

5/10

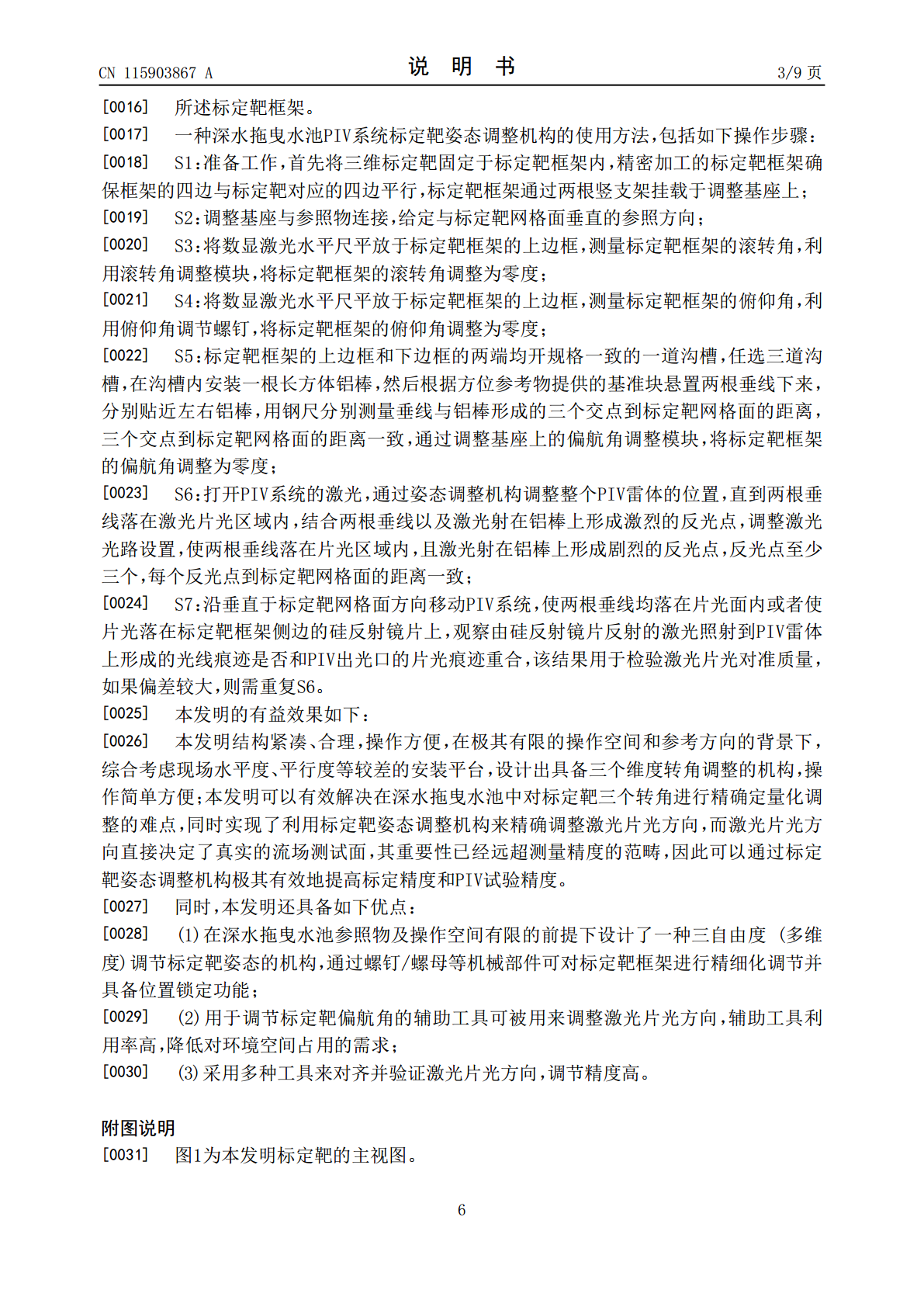

6/10

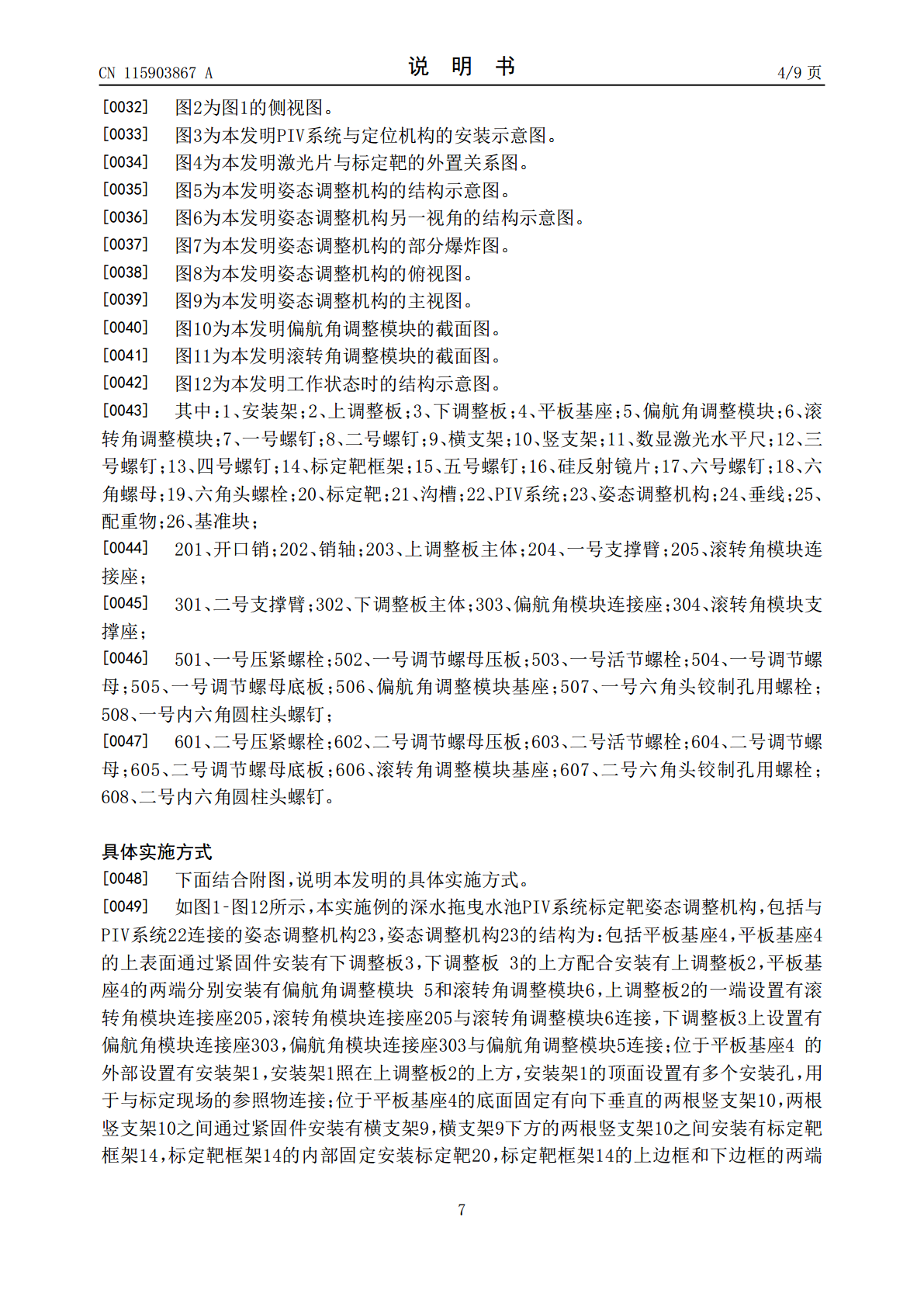

7/10
8/10

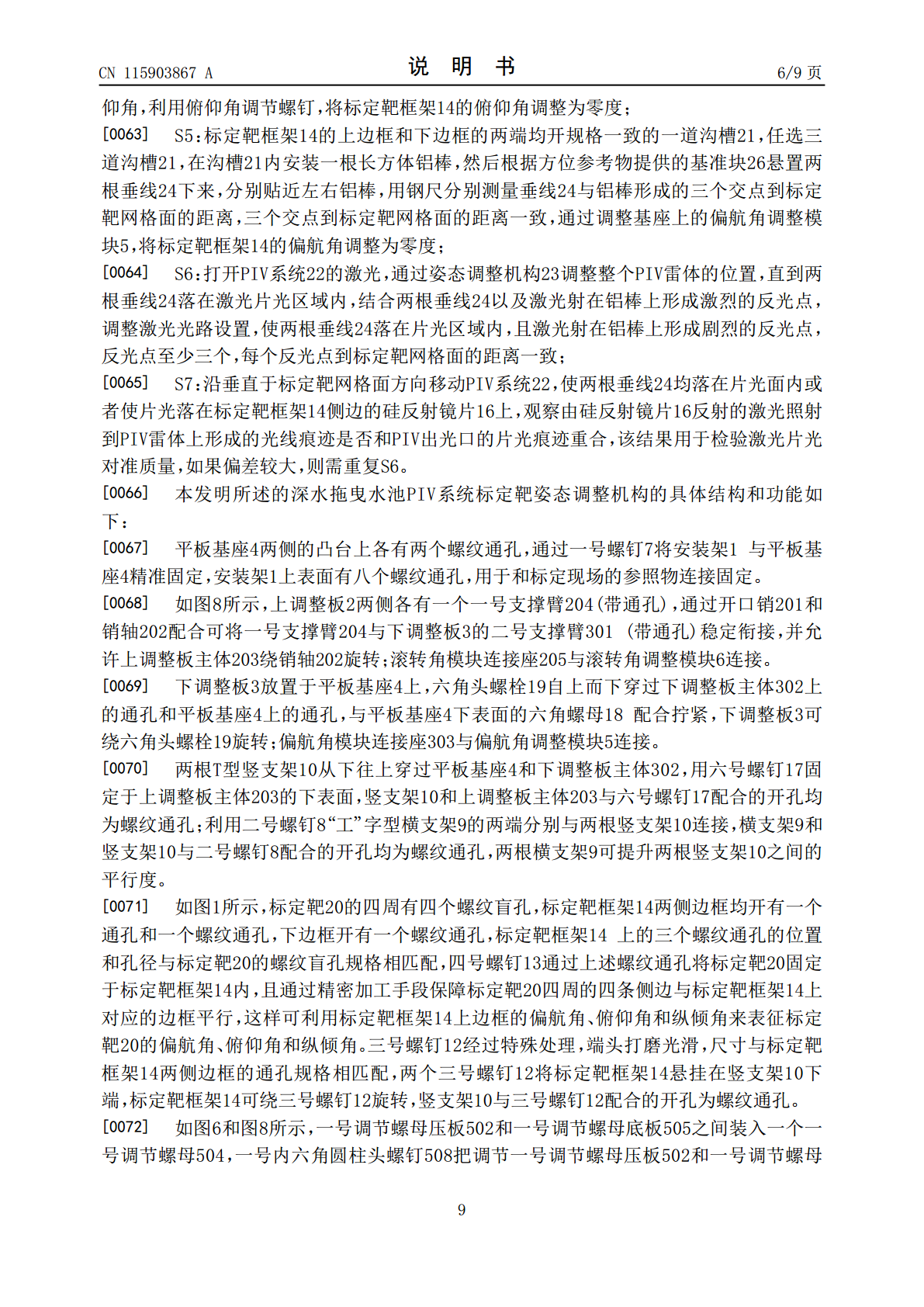

9/10

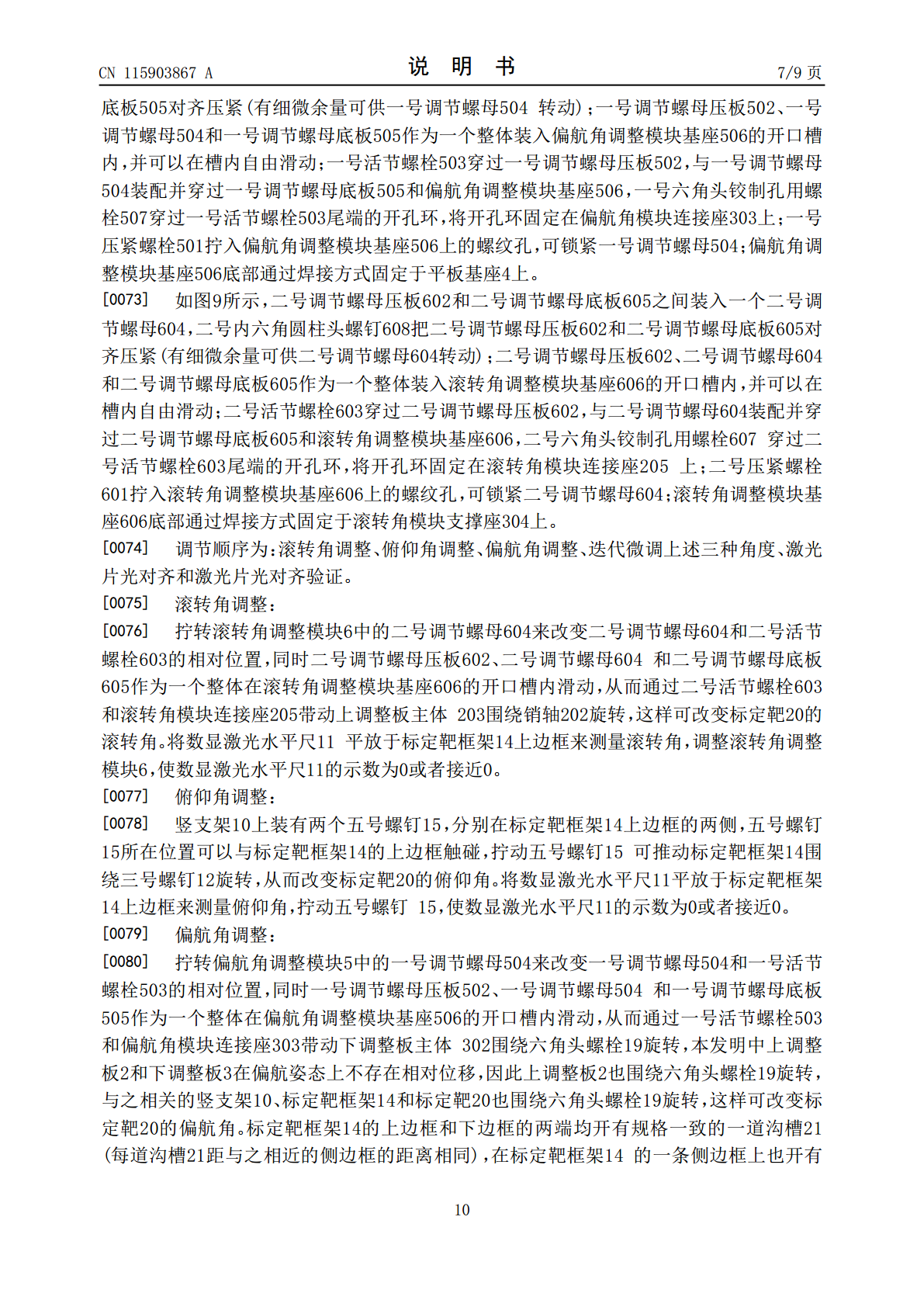

10/10
亲，该文档总共22页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
深水拖曳水池PIV系统标定靶姿态调整机构及使用方法.pdf
深水拖曳水池PIV系统标定靶姿态调整机构及使用方法，包括与PIV系统连接的姿态调整机构，姿态调整机构的结构为：包括平板基座，其上安装有下调整板，其上方配合安装有上调整板，平板基座的两端分别安装有偏航角调整模块和滚转角调整模块；位于平板基座的底面固定有向下垂直的两根竖支架，两根竖支架之间通过紧固件安装有横支架，横支架下方的两根竖支架之间安装有标定靶框架，所述标定靶框架的内部固定安装标定靶，标定靶框架的上边框和下边框的两端均开有沟槽，沟槽内放置长方体铝棒，位于标定靶框架外端安装有硅反射镜片；位于姿态调整机构的
