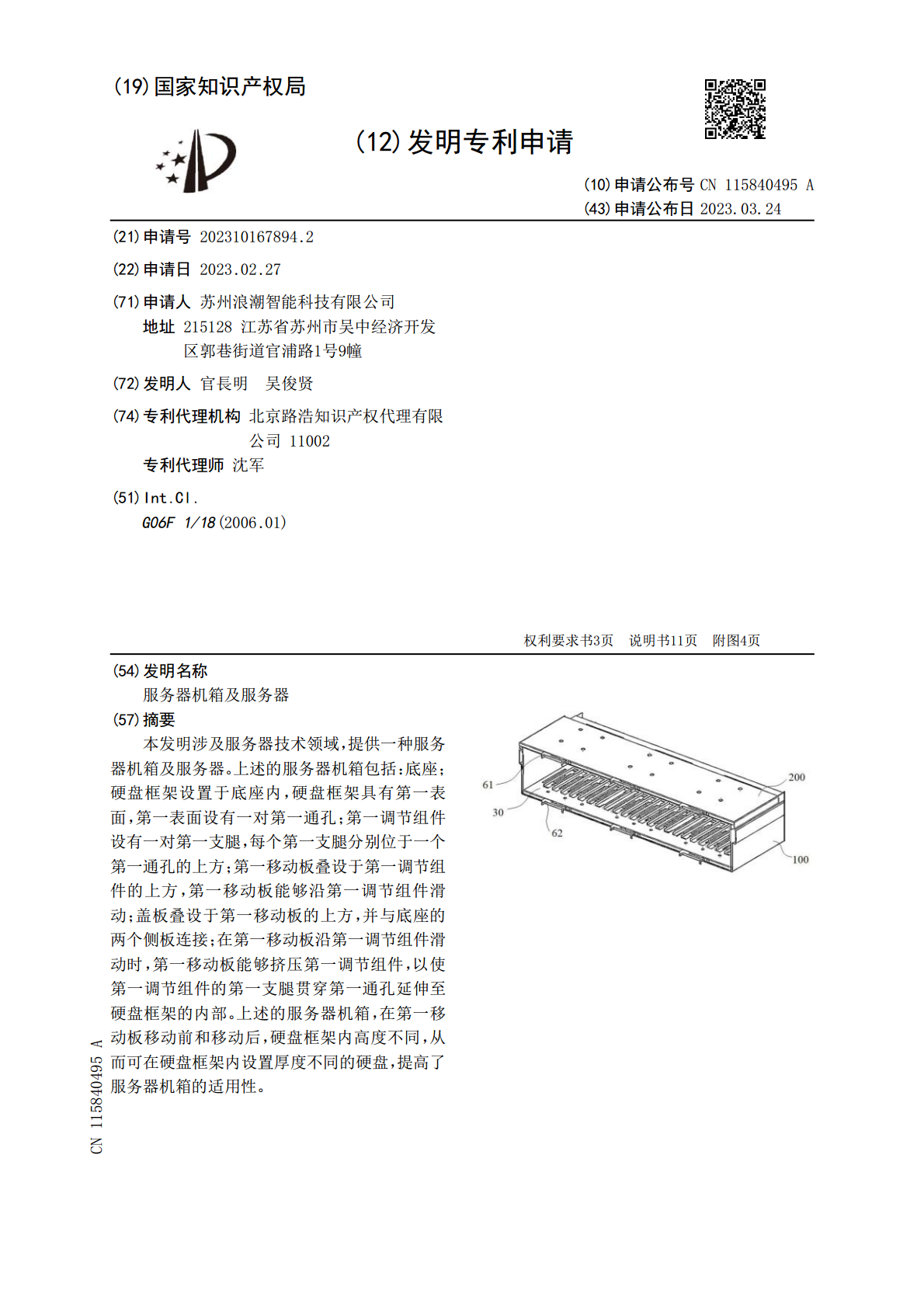

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115840495A(43)申请公布日2023.03.24(21)申请号202310167894.2(22)申请日2023.02.27(71)申请人苏州浪潮智能科技有限公司地址215128江苏省苏州市吴中经济开发区郭巷街道官浦路1号9幢(72)发明人官長明吴俊贤(74)专利代理机构北京路浩知识产权代理有限公司11002专利代理师沈军(51)Int.Cl.G06F1/18(2006.01)权利要求书3页说明书11页附图4页(54)发明名称服务器机箱及服务器(57)摘要本发明涉及服务器技术领域，提供一种服务器机箱及服务器。上述的服务器机箱包括：底座；硬盘框架设置于底座内，硬盘框架具有第一表面，第一表面设有一对第一通孔；第一调节组件设有一对第一支腿，每个第一支腿分别位于一个第一通孔的上方；第一移动板叠设于第一调节组件的上方，第一移动板能够沿第一调节组件滑动；盖板叠设于第一移动板的上方，并与底座的两个侧板连接；在第一移动板沿第一调节组件滑动时，第一移动板能够挤压第一调节组件，以使第一调节组件的第一支腿贯穿第一通孔延伸至硬盘框架的内部。上述的服务器机箱，在第一移动板移动前和移动后，硬盘框架内高度不同，从而可在硬盘框架内设置厚度不同的硬盘，提高了服务器机箱的适用性。CN115840495ACN115840495A权利要求书1/3页1.一种服务器机箱，其特征在于，包括：底座，所述底座包括底板和设置在所述底板两侧的两个侧板；硬盘框架，设置于所述底座内，所述硬盘框架具有第一表面，所述第一表面与所述底板相背离，所述第一表面设有一对第一通孔；第一调节组件，所述第一调节组件设有一对第一支腿，每个所述第一支腿分别位于一个所述第一通孔的上方；第一移动板，叠设于所述第一调节组件的上方，所述第一移动板能够沿所述第一调节组件滑动；盖板，叠设于所述第一移动板的上方，并与所述底座的两个侧板连接；其中，在所述第一移动板沿所述第一调节组件滑动时，所述第一移动板能够挤压所述第一调节组件，以使所述第一调节组件的第一支腿贯穿所述第一通孔延伸至所述硬盘框架的内部，以减小所述硬盘框架内的有效高度。2.根据权利要求1所述的服务器机箱，其特征在于，所述第一移动板面向所述第一调节组件的表面设有第一凸台，所述第一调节组件面向所述第一移动板的表面设有第二凸台，所述第一凸台设有第一斜面，所述第二凸台设有第二斜面，所述第一斜面与所述第二斜面配合滑动；所述第一凸台具有两种位置，在所述第一凸台处于第一位置的情况下，所述第一凸台的第一斜面与所述第二凸台的第二斜面相对设置，在所述第一凸台处于第二位置的情况下，所述第一凸台与所述第二凸台叠设，以挤压所述第一调节组件。3.根据权利要求2所述的服务器机箱，其特征在于，所述第一调节组件包括：第一调节板，所述第一调节板面向所述硬盘框架的表面设有一对所述第一支腿，所述第一调节板面向所述第一移动板的表面还设有所述第二凸台；第一弹片，所述第一弹片叠设于所述硬盘框架的第一表面的上方，并位于一对所述第一支腿之间；其中，在所述第一凸台处于所述第一位置时，所述第一弹片处于伸长状态，在所述第一凸台处于所述第二位置时，所述第一弹片处于压缩状态。4.根据权利要求2所述的服务器机箱，其特征在于，所述第一调节组件包括第一调节板，所述第一调节板面向所述硬盘框架的表面设有一对所述第一支腿，所述第一调节板面向所述第一移动板的表面还设有所述第二凸台；其中，所述第一通孔为十字形孔。5.根据权利要求1所述的服务器机箱，其特征在于，还包括：第二调节组件，所述第二调节组件设有一对第二支腿，所述硬盘框架还具有第二表面，所述第二表面与所述第一表面相对，所述第二表面设有一对第二通孔，每个所述第二支腿分别位于一个所述第二通孔的下方；第二移动板，叠设于所述第二调节组件的下方，所述第二移动板与所述底座的底板接触，所述第二移动板能够沿所述第二调节组件滑动；其中，在所述第二移动板沿所述第二调节组件滑动时，所述第二移动板能够挤压所述第二调节组件，以使所述第二调节组件的第二支腿贯穿所述第二通孔延伸至所述硬盘框架的内部，以减小所述硬盘框架内的有效高度。6.根据权利要求5所述的服务器机箱，其特征在于，所述第二移动板面向所述第二调节2CN115840495A权利要求书2/3页组件的表面设有第三凸台，所述第二调节组件面向所述第二移动板的表面设有第四凸台，所述第三凸台设有第三斜面，所述第四凸台设有第四斜面，所述第三斜面与所述第四斜面配合滑动；所述第三凸台具有两种位置，在所述第三凸台处于第一位置的情况下，所述第三凸台的第三斜面与所述第四凸台的第四斜面相对，在所述第三凸台处于第二位置的情况下，所述第三凸台与所述第四凸台叠设，以挤压所述第二调节组件。7.根据权利要求6所述
