一种服务器机箱.pdf

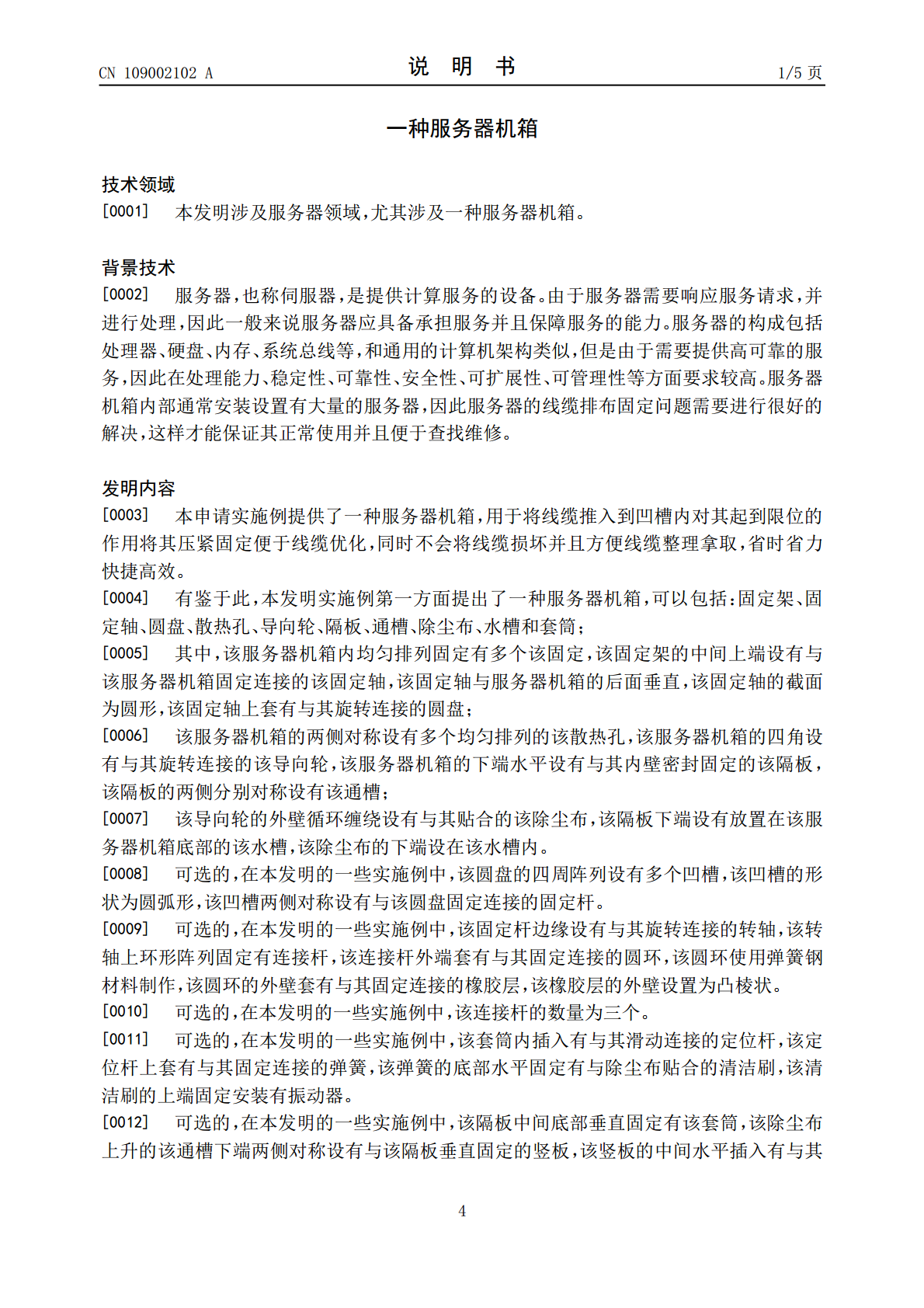

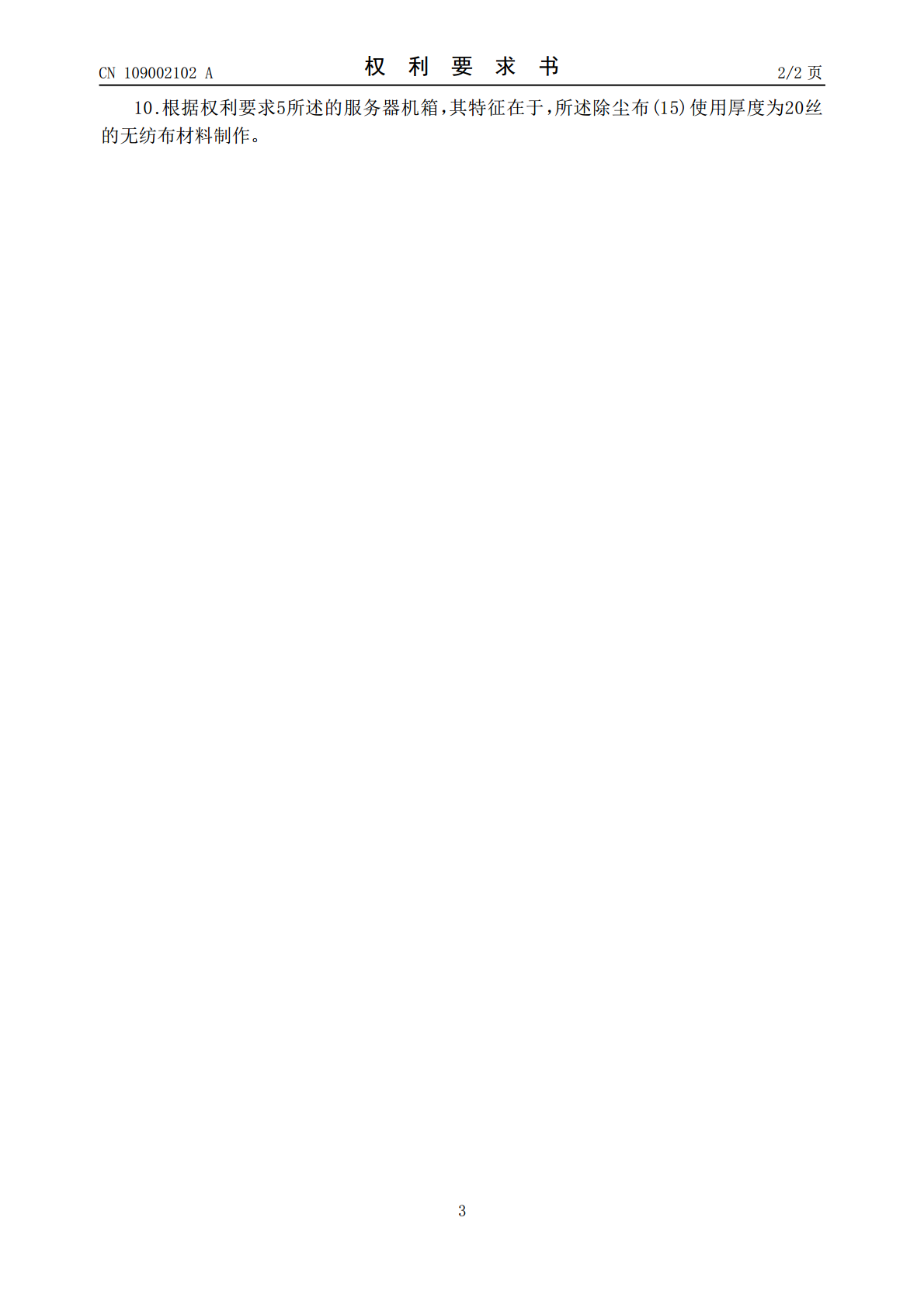

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109002102A(43)申请公布日2018.12.14(21)申请号201810935381.0(22)申请日2018.08.16(71)申请人郑州云海信息技术有限公司地址450018河南省郑州市郑东新区心怡路278号16层1601室(72)发明人赵艳(74)专利代理机构北京集佳知识产权代理有限公司11227代理人王宝筠(51)Int.Cl.G06F1/18(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种服务器机箱(57)摘要本申请实施例公开了一种服务器机箱，用于对线缆起到限位的作用将其压紧固定便于线缆优化，省时省力快捷高效。本申请实施例方法包括：服务器机箱内均匀排列固定有多个固定架，固定架的中间上端设有与服务器机箱固定连接的固定轴，固定轴与服务器机箱的后面垂直，固定轴的截面为圆形，固定轴上套有与其旋转连接的圆盘；服务器机箱的两侧对称设有多个均匀排列的散热孔，服务器机箱的四角设有与其旋转连接的导向轮，服务器机箱的下端水平设有与其内壁密封固定的隔板，隔板的两侧分别对称设有通槽；导向轮的外壁循环缠绕设有与其贴合的除尘布，隔板下端设有放置在服务器机箱底部的水槽，除尘布的下端设在水槽内。CN109002102ACN109002102A权利要求书1/2页1.一种服务器机箱，其特征在于，包括：固定架(2)、固定轴(3)、圆盘(4)、散热孔(11)、导向轮(12)、隔板(13)、通槽(14)、除尘布(15)、水槽(16)和套筒(17)；其中，所述服务器机箱(1)内均匀排列固定有多个所述固定架(2)，所述固定架(2)的中间上端设有与所述服务器机箱(1)固定连接的所述固定轴(3)，所述固定轴(3)与服务器机箱(1)的后面垂直，所述固定轴(3)的截面为圆形，所述固定轴(3)上套有与其旋转连接的圆盘(4)；所述服务器机箱(1)的两侧对称设有多个均匀排列的所述散热孔(11)，所述服务器机箱(1)的四角设有与其旋转连接的所述导向轮(12)，所述服务器机箱(1)的下端水平设有与其内壁密封固定的所述隔板(13)，所述隔板(13)的两侧分别对称设有所述通槽(14)；所述导向轮(12)的外壁循环缠绕设有与其贴合的所述除尘布(15)，所述隔板(13)下端设有放置在所述服务器机箱(1)底部的所述水槽(16)，所述除尘布(15)的下端设在所述水槽(16)内。2.根据权利要求1所述的服务器机箱，其特征在于，所述圆盘(4)的四周阵列设有多个凹槽(5)，所述凹槽(5)的形状为圆弧形，所述凹槽(5)两侧对称设有与所述圆盘(4)固定连接的固定杆(6)。3.根据权利要求2所述的服务器机箱，其特征在于，所述固定杆(6)边缘设有与其旋转连接的转轴(7)，所述转轴(7)上环形阵列固定有连接杆(8)，所述连接杆(8)外端套有与其固定连接的圆环(9)，所述圆环(9)使用弹簧钢材料制作，所述圆环(9)的外壁套有与其固定连接的橡胶层(10)，所述橡胶层(10)的外壁设置为凸棱状。4.根据权利要求3所述的服务器机箱，其特征在于，所述连接杆(8)的数量为三个。5.根据权利要求1-4任一项所述的服务器机箱，其特征在于，所述套筒(17)内插入有与其滑动连接的定位杆(18)，所述定位杆(18)上套有与其固定连接的弹簧(19)，所述弹簧(19)的底部水平固定有与除尘布(15)贴合的清洁刷(20)，所述清洁刷(20)的上端固定安装有振动器(21)。6.根据权利要求5所述的服务器机箱，其特征在于，所述隔板(13)中间底部垂直固定有所述套筒(17)，所述除尘布(15)上升的所述通槽(14)下端两侧对称设有与所述隔板(13)垂直固定的竖板(22)，所述竖板(22)的中间水平插入有与其滑动连接的横杆(23)，所述横杆(23)之间相对的位置设有与其旋转连接的滚筒(26)，所述滚筒(26)之间相互挤压贴合，所述横杆(23)两端分别固定有挡盘(24)，所述挡盘(24)与所述竖板(22)之间固定有套接在所述横杆(23)外壁的收缩弹簧(25)，所述竖板(22)的下端设有与其铰接的刮板(27)，所述刮板(27)的边缘固定有橡胶条(28)，所述橡胶条(28)分别与所述除尘布(15)的两侧贴合，所述振动器(21)通过导线与外部电源电性连接。7.根据权利要求1-4任一项所述的服务器机箱，其特征在于，所述导向轮(12)通过外部与所述服务器机箱(1)固定的减速电机进行驱动。8.根据权利要求1-4任一项所述的服务器机箱，其特征在于，所述隔板(13)和所述水槽(16)使用聚氯乙烯PVC材料制作。9.根据权利要求5所述的服务器机箱，其特征在于，所述除尘布(15)的宽度与所述服务器机箱(1)的侧壁宽度相等。2CN109002102A权利要求
