可用于心电起搏的多功能双腔支气管导管.pdf

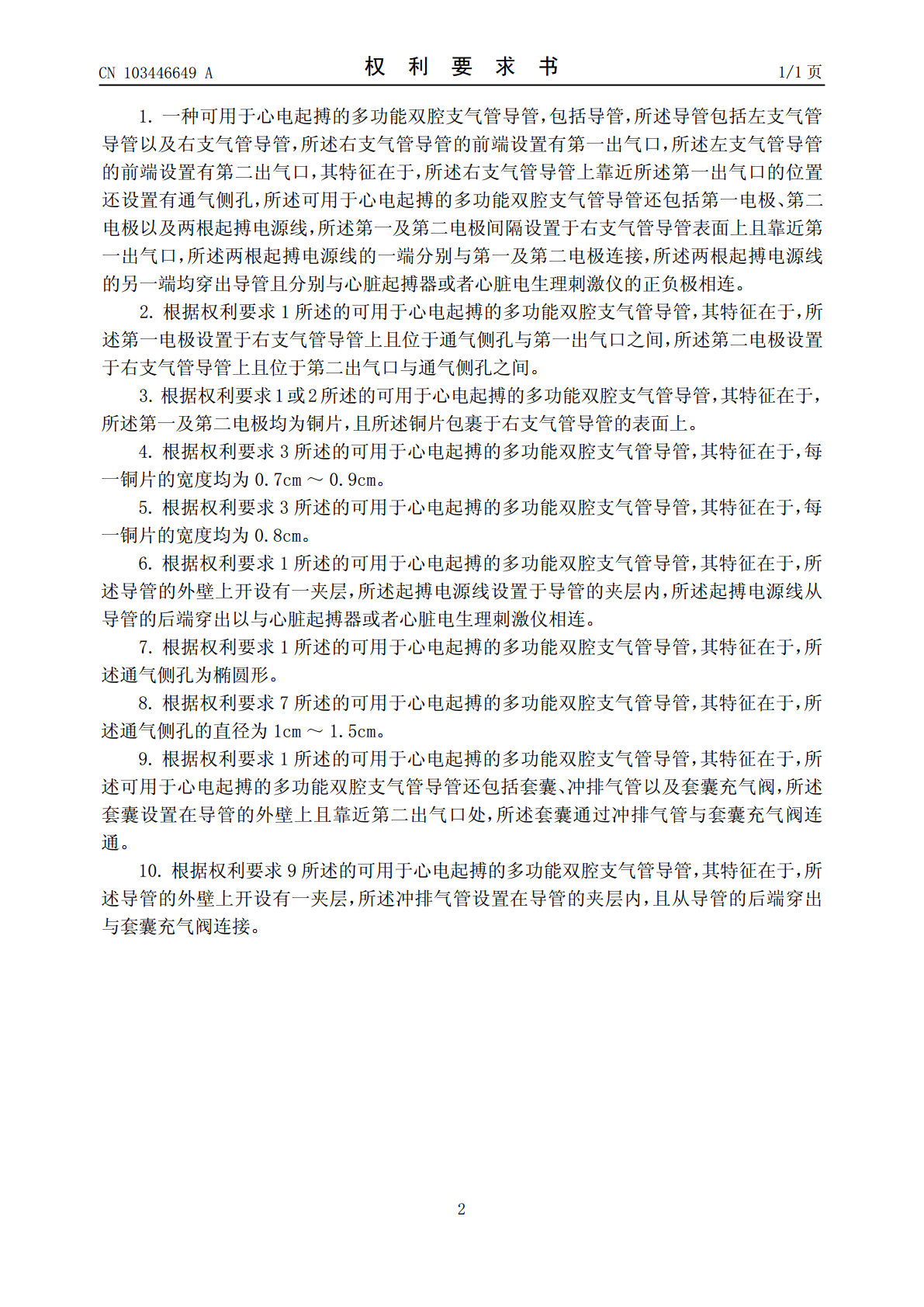

(19)中华人民共和国国家知识产权局*CN103446649A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103446649103446649A(43)申请公布日2013.12.18(21)申请号201310424419.5(22)申请日2013.09.17(71)申请人蔡国强地址408348重庆市垫江县桂溪镇工农路502号申请人郭凯(72)发明人蔡国强郭凯(51)Int.Cl.A61M16/04(2006.01)A61N1/362(2006.01)权权利要求书1页利要求书1页说明书3页说明书3页附图1页附图1页(54)发明名称可用于心电起搏的多功能双腔支气管导管(57)摘要本发明公开了一种可用于心电起搏的多功能双腔支气管导管，包括导管、第一电极、第二电极以及两根起搏电源线，所述导管包括左支气管导管以及右支气管导管，所述右支气管导管的前端设置有第一出气口，所述左支气管导管的前端设置有第二出气口，所述右支气管导管上靠近所述第一出气口的位置还设置有通气侧孔，所述第一及第二电极间隔设置于右支气管导管表面上且靠近第一出气口处，所述两根起搏电源线的一端分别与第一及第二电极连接，所述两根起搏电源线的另一端均穿出导管且分别与心脏起搏器或者心脏电生理刺激仪的正负极相连。本发明的有益效果在于：既具有通气功能，又能同时实施紧急心脏起搏，且该心脏起搏具有更高的实效性、可靠性、稳定性。CN103446649ACN103469ACN103446649A权利要求书1/1页1.一种可用于心电起搏的多功能双腔支气管导管，包括导管，所述导管包括左支气管导管以及右支气管导管，所述右支气管导管的前端设置有第一出气口，所述左支气管导管的前端设置有第二出气口，其特征在于，所述右支气管导管上靠近所述第一出气口的位置还设置有通气侧孔，所述可用于心电起搏的多功能双腔支气管导管还包括第一电极、第二电极以及两根起搏电源线，所述第一及第二电极间隔设置于右支气管导管表面上且靠近第一出气口，所述两根起搏电源线的一端分别与第一及第二电极连接，所述两根起搏电源线的另一端均穿出导管且分别与心脏起搏器或者心脏电生理刺激仪的正负极相连。2.根据权利要求1所述的可用于心电起搏的多功能双腔支气管导管，其特征在于，所述第一电极设置于右支气管导管上且位于通气侧孔与第一出气口之间，所述第二电极设置于右支气管导管上且位于第二出气口与通气侧孔之间。3.根据权利要求1或2所述的可用于心电起搏的多功能双腔支气管导管，其特征在于，所述第一及第二电极均为铜片，且所述铜片包裹于右支气管导管的表面上。4.根据权利要求3所述的可用于心电起搏的多功能双腔支气管导管，其特征在于，每一铜片的宽度均为0.7cm～0.9cm。5.根据权利要求3所述的可用于心电起搏的多功能双腔支气管导管，其特征在于，每一铜片的宽度均为0.8cm。6.根据权利要求1所述的可用于心电起搏的多功能双腔支气管导管，其特征在于，所述导管的外壁上开设有一夹层，所述起搏电源线设置于导管的夹层内，所述起搏电源线从导管的后端穿出以与心脏起搏器或者心脏电生理刺激仪相连。7.根据权利要求1所述的可用于心电起搏的多功能双腔支气管导管，其特征在于，所述通气侧孔为椭圆形。8.根据权利要求7所述的可用于心电起搏的多功能双腔支气管导管，其特征在于，所述通气侧孔的直径为1cm～1.5cm。9.根据权利要求1所述的可用于心电起搏的多功能双腔支气管导管，其特征在于，所述可用于心电起搏的多功能双腔支气管导管还包括套囊、冲排气管以及套囊充气阀，所述套囊设置在导管的外壁上且靠近第二出气口处，所述套囊通过冲排气管与套囊充气阀连通。10.根据权利要求9所述的可用于心电起搏的多功能双腔支气管导管，其特征在于，所述导管的外壁上开设有一夹层，所述冲排气管设置在导管的夹层内，且从导管的后端穿出与套囊充气阀连接。2CN103446649A说明书1/3页可用于心电起搏的多功能双腔支气管导管技术领域[0001]本发明涉及医疗器械领域，特别是涉及可用于心电起搏的多功能双腔支气管导管。背景技术[0002]目前，人工心脏起搏技术，已成为当代医疗紧急抢救工作及临床防止工作的一项重要内容。从国内外已有的技术来分析，人工心脏起搏的途径和方法已有多种。有经胸壁起搏法或经胸壁穿刺心脏置入起搏电极进行起搏的方法；有经大稳静脉、贵要静脉、锁骨下静脉、颈外静脉、颈内静脉、股静脉穿刺导入心内膜导管电极等起搏方法；有经开胸术或简图上下腹部切口安置心外膜电极或心肌电极起搏法；有经食道起搏法。在医疗急救中，经股静脉、颈内静脉、锁骨下等静脉心内膜起搏应用最多，通常根据心电图在x线透视下安置，该类方法不能满足ICU及急诊抢救需要，并且该方法具有操作时间长、难度大，成功率低，稳定性差，操作人员素质要求高，基层急诊抢救推广难
