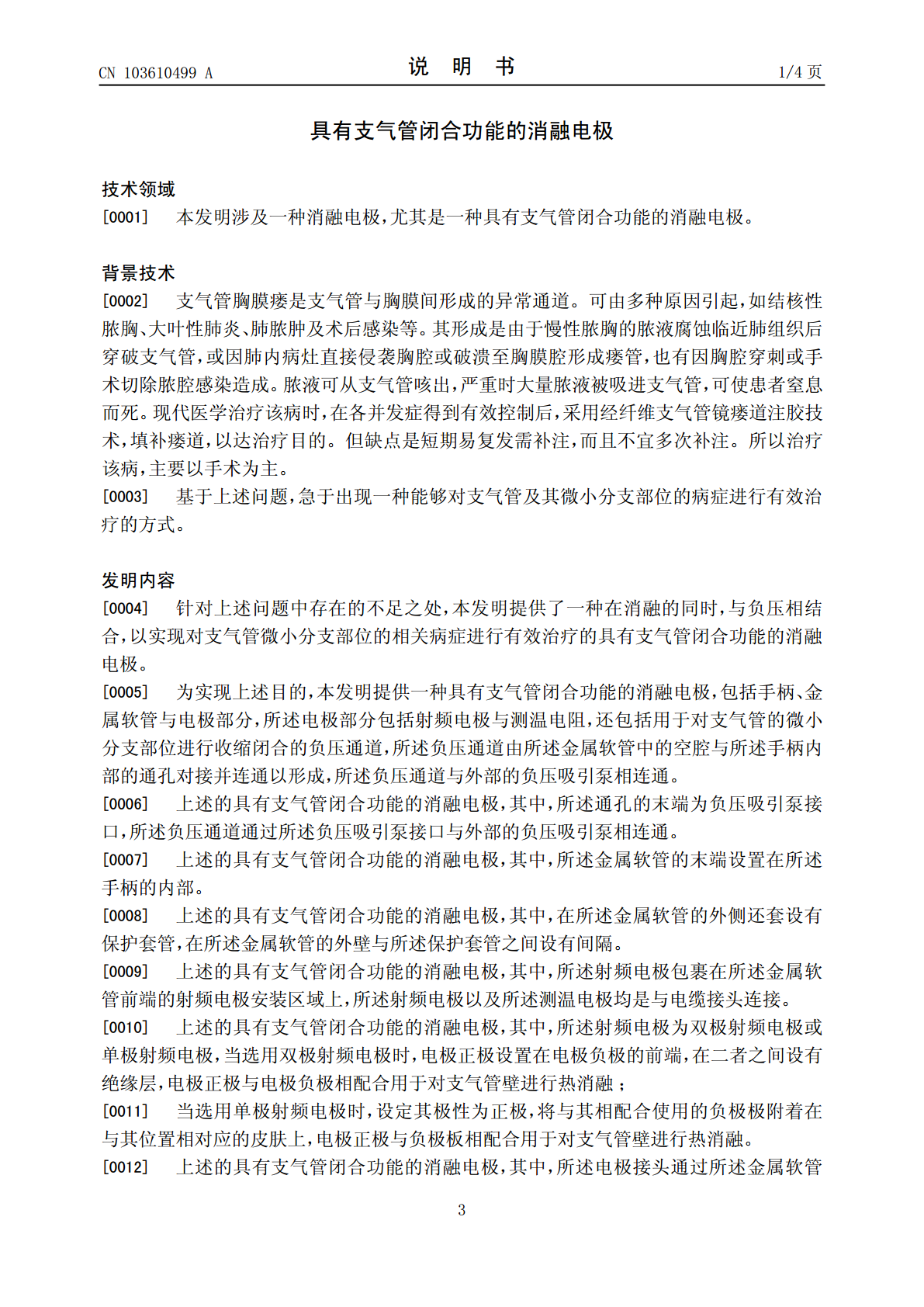

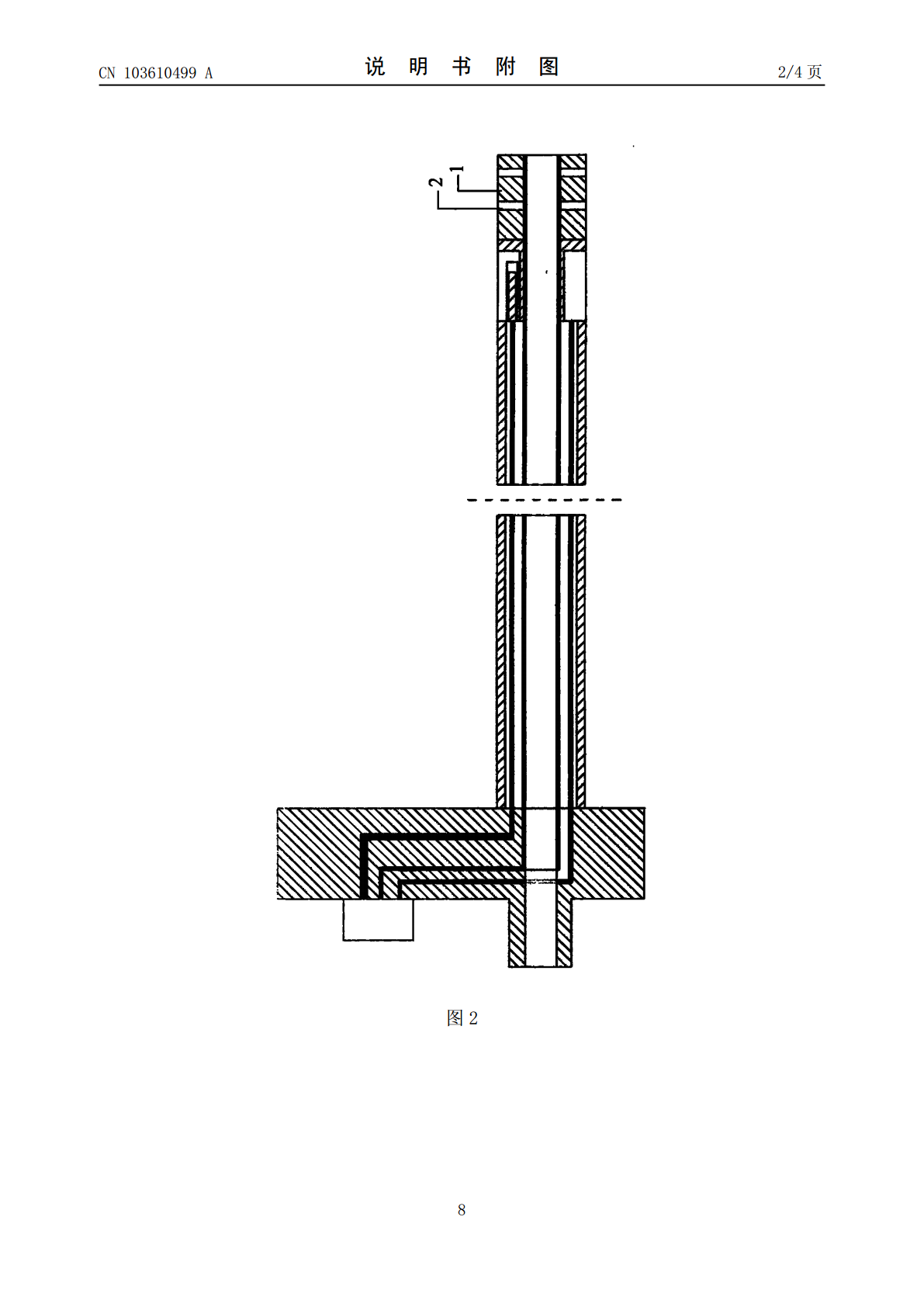

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103610499103610499A(43)申请公布日2014.03.05(21)申请号201310633555.5(22)申请日2013.12.03(71)申请人王昌惠地址100073北京市丰台区三路居路88号蓝调国际8号楼1单元1001申请人张家兴常承忠倪飞宇(72)发明人王昌惠张家兴常承忠倪飞宇任艳飞(51)Int.Cl.A61B18/14(2006.01)权权利要求书1页利要求书1页说明书4页说明书4页附图4页附图4页(54)发明名称具有支气管闭合功能的消融电极(57)摘要本发明涉及一种消融电极，尤其是一种具有支气管闭合功能的消融电极，以解决现有医疗器械无法有效对支气管分支部位相关病症进行治疗的缺点。本发明包括手柄、金属软管、电极部分以及用于对支气管的微小分支进行收缩闭合的负压通道，电极部分包括射频电极与测温电阻，负压通道由金属软管中的空腔与手柄内部的通孔对接并连通以形成，负压通道与外部的负压吸引泵相连通。本发明通过将射频电极与负压通道相配合，在消融时，射频电极用于对支气管壁进行热消融，然后将外部的负压吸引泵与负压通道连通，以产生负压对支气管微小分支进行收缩闭合，以达到对支气管微小分支部位的相关病症进行有效治疗的目的，尤其能够对支气管瘘病症进行有效的治疗。CN103610499ACN103649ACN103610499A权利要求书1/1页1.一种具有支气管闭合功能的消融电极，包括手柄、金属软管与电极部分，所述电极部分包括射频电极与测温电阻，其特征在于，还包括用于对支气管的微小分支部位进行收缩闭合的负压通道，所述负压通道由所述金属软管中的空腔与所述手柄内部的通孔对接并连通以形成，所述负压通道与外部的负压吸引泵相连通。2.根据权利要求1所述的具有支气管闭合功能的消融电极，其特征在于，所述通孔的末端为负压吸引泵接口，所述负压通道通过所述负压吸引泵接口与外部的负压吸引泵相连通。3.根据权利要求2所述的具有支气管闭合功能的消融电极，其特征在于，所述金属软管的末端设置在所述手柄的内部。4.根据权利要求3所述的具有支气管闭合功能的消融电极，其特征在于，在所述金属软管的外侧还套设有保护套管，在所述金属软管的外壁与所述保护套管之间设有间隔。5.根据权利要求1所述的具有支气管闭合功能的消融电极，其特征在于，所述射频电极包裹在所述金属软管前端的射频电极安装区域上，所述射频电极以及所述测温电极均是与电缆接头连接。6.根据权利要求5所述的具有支气管闭合功能的消融电极，其特征在于，所述射频电极为双极射频电极或单极射频电极，当选用双极射频电极时，电极正极设置在电极负极的前端，在二者之间设有绝缘层，电极正极与电极负极相配合用于对支气管壁进行热消融；当选用单极射频电极时，设定其极性为正极，将与其相配合使用的负极板附着在与其位置相对应的皮肤上，电极正极与负极板相配合用于对支气管壁进行热消融。7.根据权利要求6所述的具有支气管闭合功能的消融电极，其特征在于，所述电极接头通过所述金属软管将射频电流传输至所述电极正极。8.根据权利要求7所述的具有支气管闭合功能的消融电极，其特征在于，在所述电极正极上设有多个气孔，以增加对支气管壁的闭合效果。9.根据权利要求6所述的具有支气管闭合功能的消融电极，其特征在于，所述电极负极通过负电极导线与所述电缆接头连接。10.根据权利要求1至9中任一所述的具有支气管闭合功能的消融电极，其特征在于，在消融前，先将导引丝置于所需治疗的目标位置，再将负压通道套设在导引丝的外侧，从而准确的将射频电极引导至所要治疗的支气管的微小分支部位。2CN103610499A说明书1/4页具有支气管闭合功能的消融电极技术领域[0001]本发明涉及一种消融电极，尤其是一种具有支气管闭合功能的消融电极。背景技术[0002]支气管胸膜瘘是支气管与胸膜间形成的异常通道。可由多种原因引起，如结核性脓胸、大叶性肺炎、肺脓肿及术后感染等。其形成是由于慢性脓胸的脓液腐蚀临近肺组织后穿破支气管，或因肺内病灶直接侵袭胸腔或破溃至胸膜腔形成瘘管，也有因胸腔穿刺或手术切除脓腔感染造成。脓液可从支气管咳出，严重时大量脓液被吸进支气管，可使患者窒息而死。现代医学治疗该病时，在各并发症得到有效控制后，采用经纤维支气管镜瘘道注胶技术，填补瘘道，以达治疗目的。但缺点是短期易复发需补注，而且不宜多次补注。所以治疗该病，主要以手术为主。[0003]基于上述问题，急于出现一种能够对支气管及其微小分支部位的病症进行有效治疗的方式。发明内容[0004]针对上述问题中存在的不足之处，本发明提供了一种在消融的同时，与负压相结合，以实现对支气管微小分支部位的相关病症进行有效治疗的具有支气管闭合功能的消
