一种支气管肺泡灌洗导管.pdf

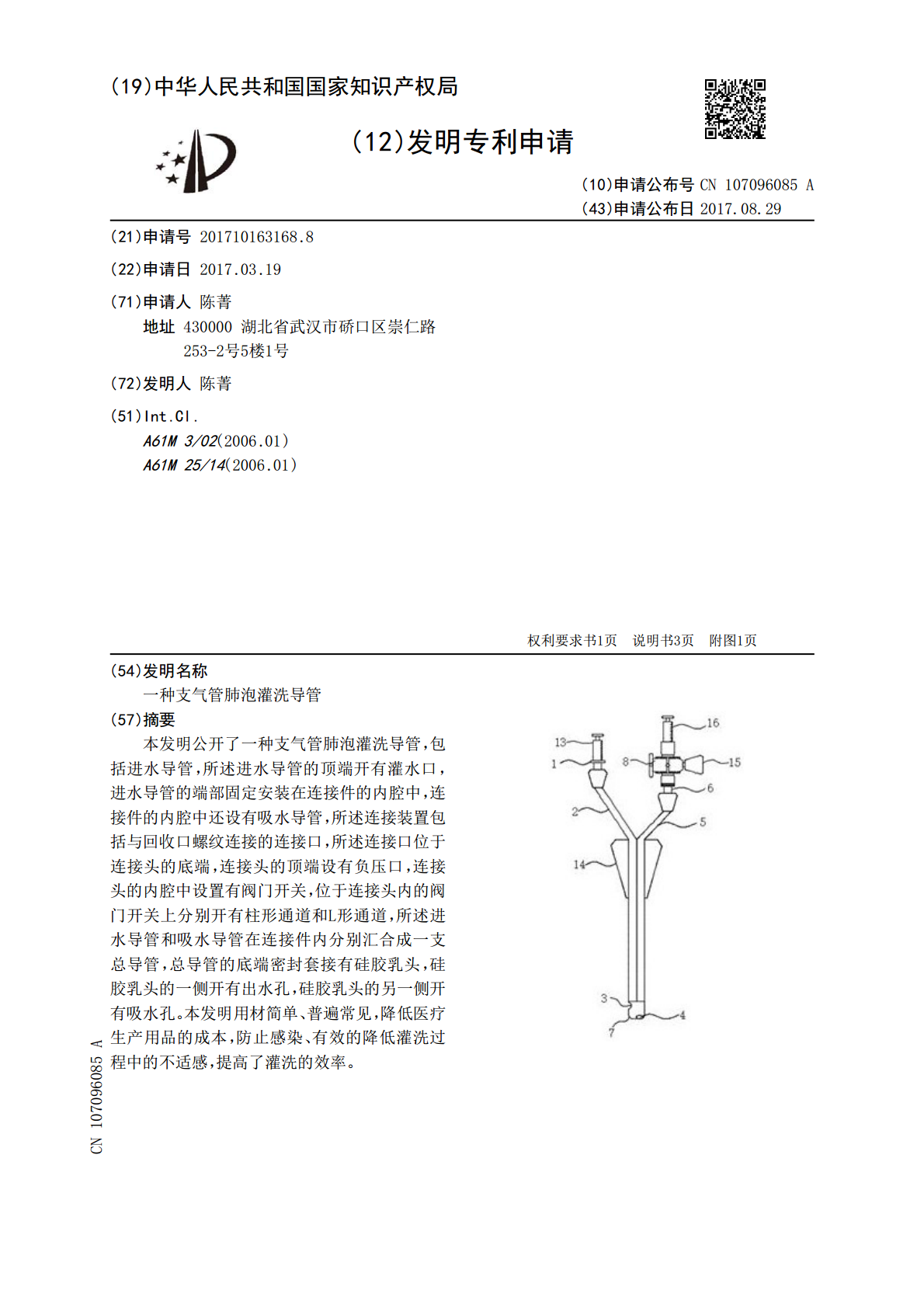

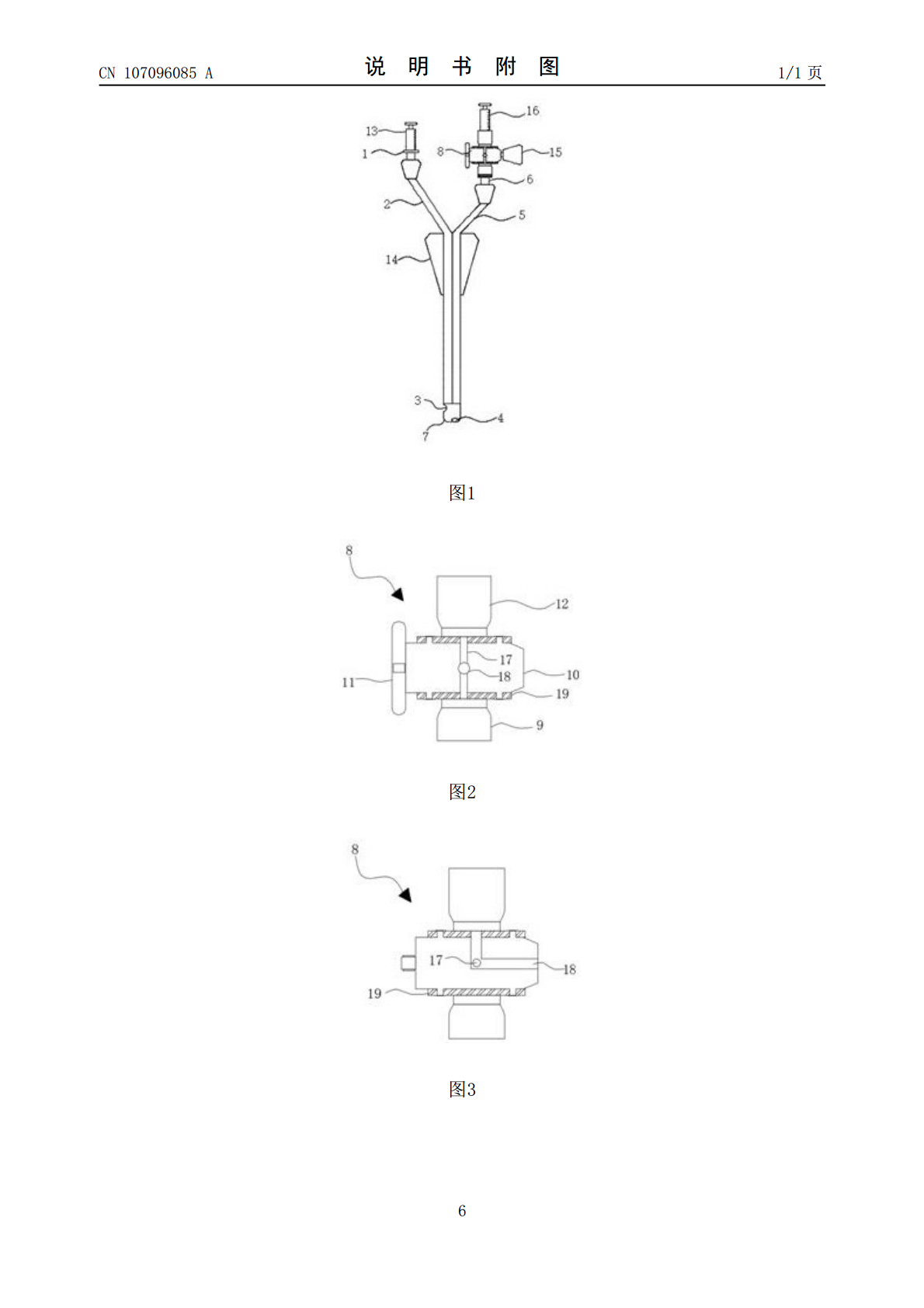

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107096085A(43)申请公布日2017.08.29(21)申请号201710163168.8(22)申请日2017.03.19(71)申请人陈菁地址430000湖北省武汉市硚口区崇仁路253-2号5楼1号(72)发明人陈菁(51)Int.Cl.A61M3/02(2006.01)A61M25/14(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种支气管肺泡灌洗导管(57)摘要本发明公开了一种支气管肺泡灌洗导管，包括进水导管，所述进水导管的顶端开有灌水口，进水导管的端部固定安装在连接件的内腔中，连接件的内腔中还设有吸水导管，所述连接装置包括与回收口螺纹连接的连接口，所述连接口位于连接头的底端，连接头的顶端设有负压口，连接头的内腔中设置有阀门开关，位于连接头内的阀门开关上分别开有柱形通道和L形通道，所述进水导管和吸水导管在连接件内分别汇合成一支总导管，总导管的底端密封套接有硅胶乳头，硅胶乳头的一侧开有出水孔，硅胶乳头的另一侧开有吸水孔。本发明用材简单、普遍常见，降低医疗生产用品的成本，防止感染、有效的降低灌洗过程中的不适感，提高了灌洗的效率。CN107096085ACN107096085A权利要求书1/1页1.一种支气管肺泡灌洗导管，包括进水导管（2），其特征在于：所述进水导管（2）的顶端开有灌水口（1），灌水口（1）上接通有第一注射器（13），进水导管（2）的端部固定安装在连接件（14）的内腔中，连接件（14）的内腔中还设有吸水导管（5），吸水导管（5）的顶端设有回收口（6），回收口（6）上通过连接装置（8）与第二注射器（16）相互连接，所述连接装置（8）包括与回收口（6）螺纹连接的连接口（9），所述连接口（9）位于连接头（19）的底端，连接头（19）的顶端设有负压口（12），第二注射器（16）与负压口（12）相互接通，连接头（19）的内腔中设置有阀门开关（11），阀门开关（11）的一侧延伸出连接头（19），阀门开关（11）的另一侧接通有储水容器（15），位于连接头（19）内的阀门开关（11）上分别开有柱形通道（17）和L形通道（18），所述进水导管（2）和吸水导管（5）在连接件（14）内分别汇合成一支总导管，总导管的底端密封套接有硅胶乳头（7），硅胶乳头（7）的一侧开有出水孔（3），硅胶乳头（7）的另一侧开有吸水孔（4）。2.根据权利要求1所述的一种支气管肺泡灌洗导管，其特征在于：所述L形通道（18）的首端位于阀门开关（11）的竖直中心线上，L形通道（18）的尾端位于阀门开关（11）的水平中心线上，柱形通道（17）与阀门开关（11）的竖直中心线相互平行，柱形通道（17）与L形通道（18）不在同一平面上，旋转阀门开关（11）至一档，第二注射器（16）和吸水导管（5）的连接处被密封，推动第一注射器（13）对进水导管（2）内注水，旋转阀门开关（11）至二档，使柱形通道（17）的首尾两端分别与负压口（12）和连接头（19）接通，第二注射器（16）将吸水孔（4）内的生理盐水抽出，旋转阀门开关（11）至三档，使L形通道（18）的首端与负压口（12）接通，L形通道（18）的尾端与储水容器（15）相互接通，第二注射器（16）内的生理盐水储存到储水容器（15）内。3.根据权利要求1所述的一种支气管肺泡灌洗导管，其特征在于：所述总导管的直径为2mm。4.根据权利要求1所述的一种支气管肺泡灌洗导管，其特征在于：位于连接头（19）内壁的所述阀门开关（11）的外壁设有密封凸起，连接头（19）的内壁开有密封凹槽，密封凸起与密封凹槽相互配合。2CN107096085A说明书1/3页一种支气管肺泡灌洗导管技术领域[0001]本发明涉及肺泡灌洗导管技术领域，具体为一种支气管肺泡灌洗导管。背景技术[0002]支气管肺泡灌洗术是通过纤维支气管镜对支气管以下肺段或亚肺段水平，反复以无菌生理盐水灌洗、回收，对其进行一系列检测和分析，从而获得下呼吸道病变的性质特点和活动程度，有助于确立诊断。传统方式通过一根导管将生理盐水注入人的支气管肺泡内，通过内腔镜观察水位，当支气管肺泡充满水后才能进行回收，因此容易造成患者呛水，以及回收不充分，必须得大量灌入生理盐水，因此对于医师的技术要求特别高，而且充水后，生理盐水会流向其他地方，回收的生理盐水也有被其他地方污染的情况，无法进行精确的病理查找。发明内容[0003]本发明的目的在于提供一种支气管肺泡灌洗导管，以解决上述背景技术中提出的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种支气管肺泡灌洗导管，包括进水导管，所述进水导管的顶端开有灌水口，灌水口上接通有第一注射器，进水导管的端部固定安装在连接件的内腔中，连接件的
