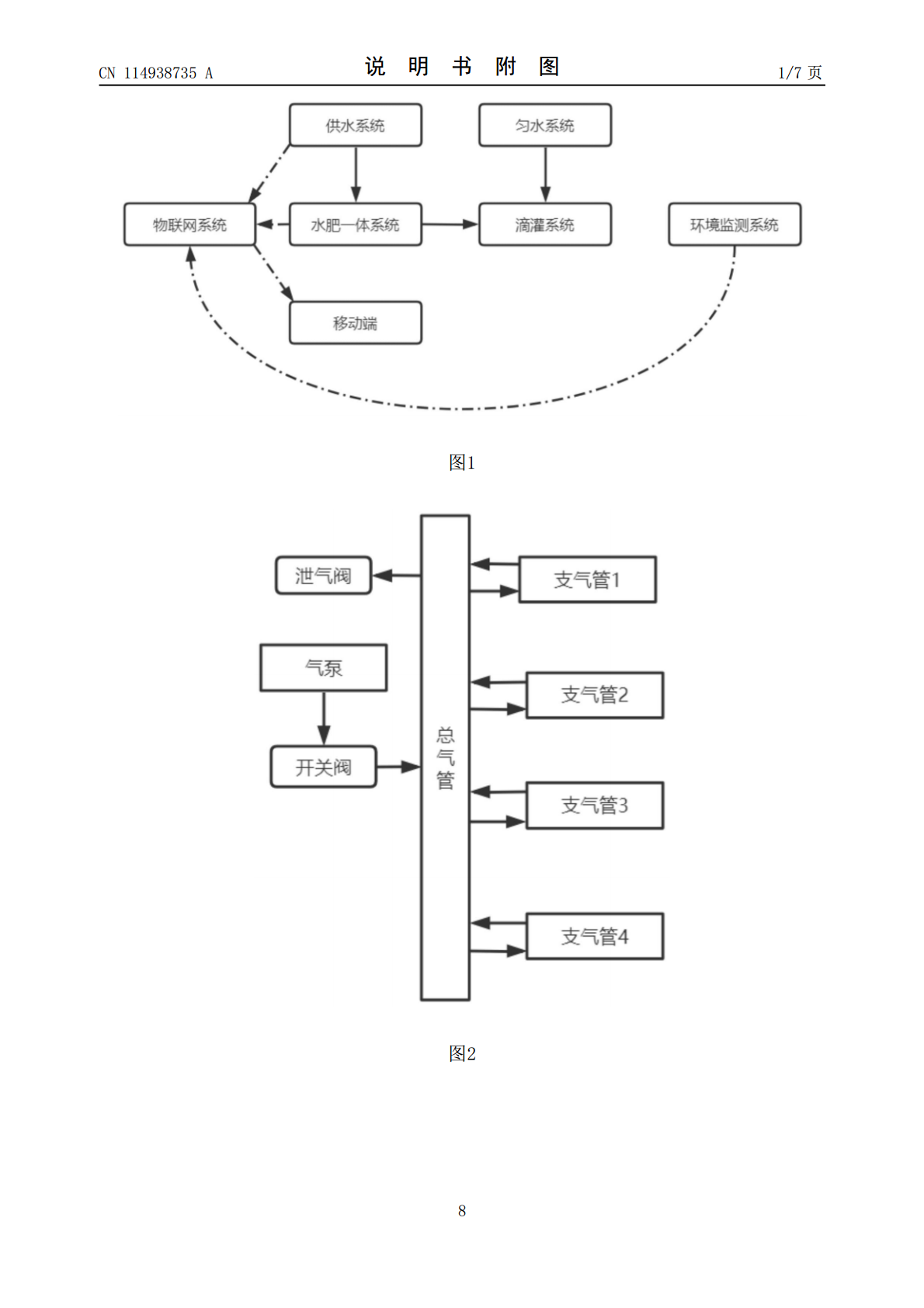

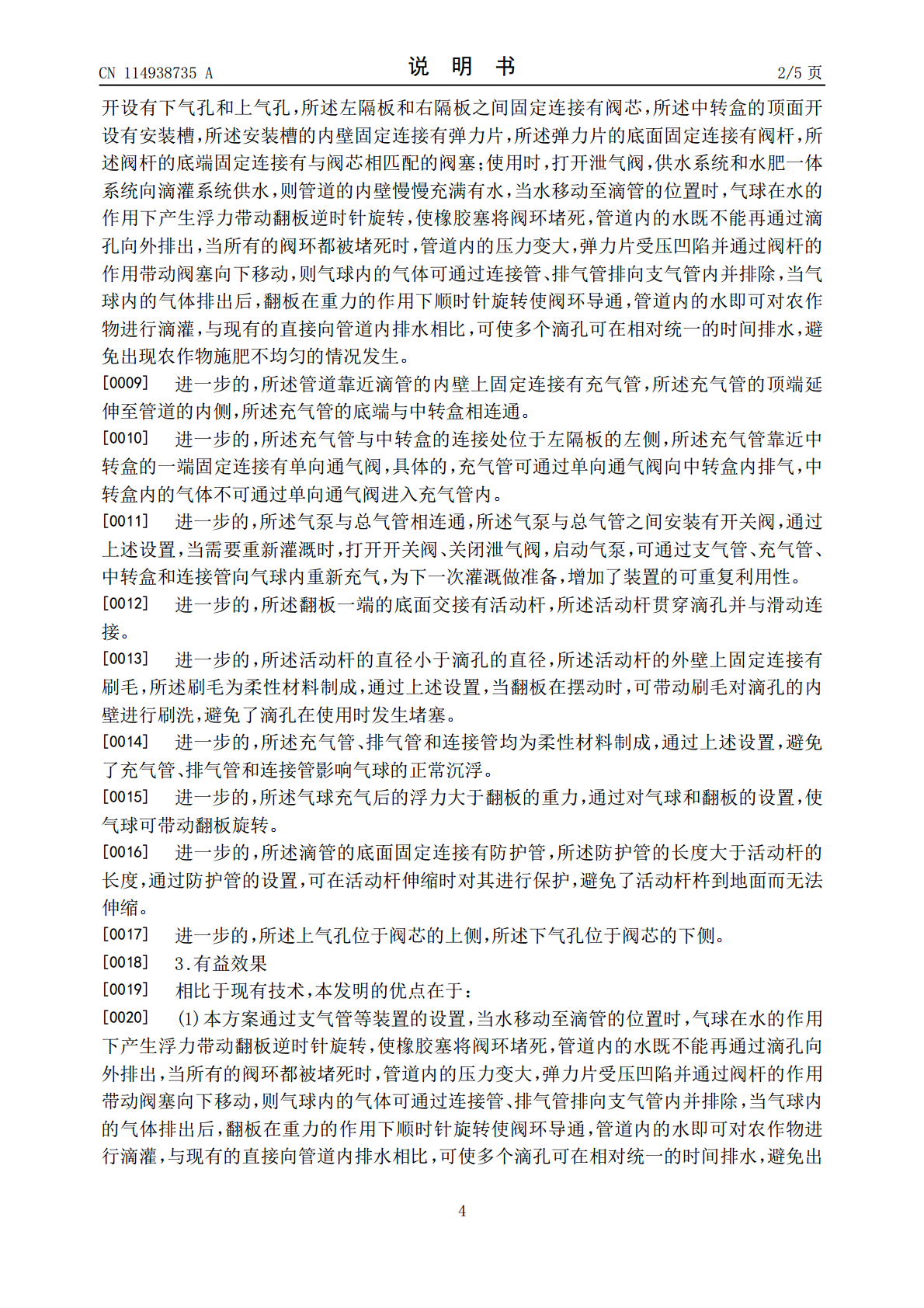

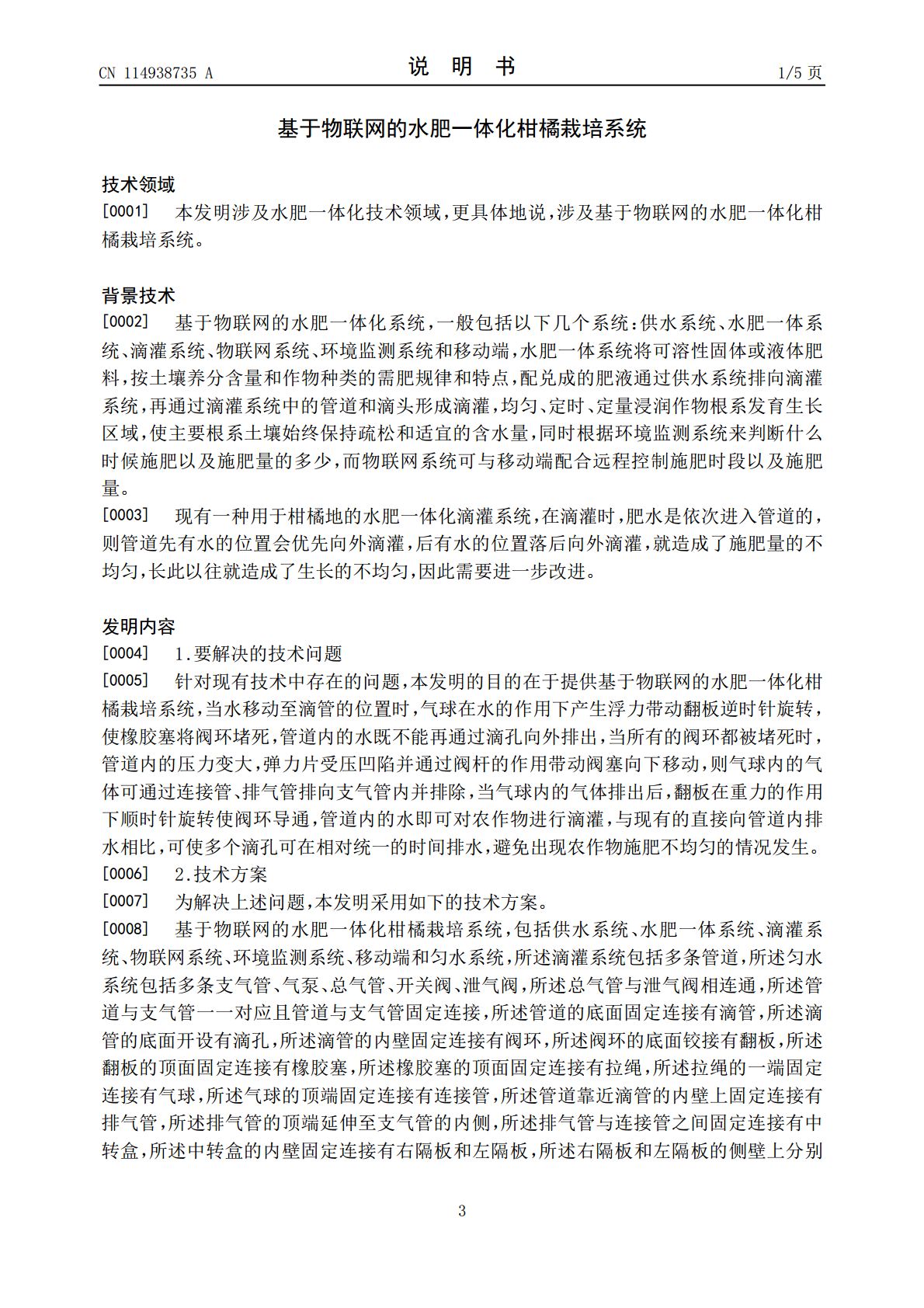

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114938735A(43)申请公布日2022.08.26(21)申请号202210524898.7(22)申请日2022.05.13(71)申请人陕西理工大学地址723001陕西省汉中市汉台区东一环路1号(72)发明人郑争兵夏廷庆韩团军蒋景龙郝磊(51)Int.Cl.A01C23/04(2006.01)A01G25/02(2006.01)B08B1/00(2006.01)权利要求书1页说明书5页附图7页(54)发明名称基于物联网的水肥一体化柑橘栽培系统(57)摘要本发明公开了基于物联网的水肥一体化柑橘栽培系统，属于水肥一体化技术领域，当水移动至滴管的位置时，气球在水的作用下产生浮力带动翻板逆时针旋转，使橡胶塞将阀环堵死，管道内的水既不能再通过滴孔向外排出，当所有的阀环都被堵死时，管道内的压力变大，弹力片受压凹陷并通过阀杆的作用带动阀塞向下移动，则气球内的气体可通过连接管、排气管排向支气管内并排除，当气球内的气体排出后，翻板在重力的作用下顺时针旋转使阀环导通，管道内的水即可对农作物进行滴灌，与现有的直接向管道内排水相比，可使多个滴孔可在相对统一的时间排水，避免出现农作物施肥不均匀的情况发生。CN114938735ACN114938735A权利要求书1/1页1.基于物联网的水肥一体化柑橘栽培系统，包括供水系统、水肥一体系统、滴灌系统、物联网系统、环境监测系统、移动端和匀水系统，其特征在于：所述滴灌系统包括多条管道(1)，所述匀水系统包括多条支气管(2)、气泵、总气管、开关阀、泄气阀，所述总气管与泄气阀相连通，所述管道(1)与支气管(2)一一对应且管道(1)与支气管(2)固定连接，所述管道(1)的底面固定连接有滴管(3)，所述滴管(3)的底面开设有滴孔(4)，所述滴管(3)的内壁固定连接有阀环(5)，所述阀环(5)的底面铰接有翻板(6)，所述翻板(6)的顶面固定连接有橡胶塞(7)，所述橡胶塞(7)的顶面固定连接有拉绳(9)，所述拉绳(9)的一端固定连接有气球(8)，所述气球(8)的顶端固定连接有连接管(10)，所述管道(1)靠近滴管(3)的内壁上固定连接有排气管(12)，所述排气管(12)的顶端延伸至支气管(2)的内侧，所述排气管(12)与连接管(10)之间固定连接有中转盒(13)，所述中转盒(13)的内壁固定连接有右隔板(14)和左隔板(25)，所述右隔板(14)和左隔板(25)的侧壁上分别开设有下气孔(16)和上气孔(15)，所述左隔板(25)和右隔板(14)之间固定连接有阀芯(22)，所述中转盒(13)的顶面开设有安装槽，所述安装槽的内壁固定连接有弹力片(17)，所述弹力片(17)的底面固定连接有阀杆(19)，所述阀杆(19)的底端固定连接有与阀芯(22)相匹配的阀塞(18)。2.根据权利要求1所述的基于物联网的水肥一体化柑橘栽培系统，其特征在于：所述管道(1)靠近滴管(3)的内壁上固定连接有充气管(11)，所述充气管(11)的顶端延伸至管道(1)的内侧，所述充气管(11)的底端与中转盒(13)相连通。3.根据权利要求2所述的基于物联网的水肥一体化柑橘栽培系统，其特征在于：所述充气管(11)与中转盒(13)的连接处位于左隔板(25)的左侧，所述充气管(11)靠近中转盒(13)的一端固定连接有单向通气阀(20)。4.根据权利要求3所述的基于物联网的水肥一体化柑橘栽培系统，其特征在于：所述气泵与总气管相连通，所述气泵与总气管之间安装有开关阀。5.根据权利要求1所述的基于物联网的水肥一体化柑橘栽培系统，其特征在于：所述翻板(6)一端的底面交接有活动杆(21)，所述活动杆(21)贯穿滴孔(4)并与滑动连接。6.根据权利要求5所述的基于物联网的水肥一体化柑橘栽培系统，其特征在于：所述活动杆(21)的直径小于滴孔(4)的直径，所述活动杆(21)的外壁上固定连接有刷毛(24)，所述刷毛(24)为柔性材料制成。7.根据权利要求1所述的基于物联网的水肥一体化柑橘栽培系统，其特征在于：所述充气管(11)、排气管(12)和连接管(10)均为柔性材料制成。8.根据权利要求1所述的基于物联网的水肥一体化柑橘栽培系统，其特征在于：所述气球(8)充气后的浮力大于翻板(6)的重力。9.根据权利要求1所述的基于物联网的水肥一体化柑橘栽培系统，其特征在于：所述滴管(3)的底面固定连接有防护管(23)，所述防护管(23)的长度大于活动杆(21)的长度。10.根据权利要求1所述的基于物联网的水肥一体化柑橘栽培系统，其特征在于：所述上气孔(15)位于阀芯(22)的上侧，所述下气孔(16)位于阀芯(22)的下侧。2CN114938735A说明书1/5页基于物联网的水肥一体化柑橘栽培系统技术领域[0001]
