可调弯曲半径的成像导管.pdf

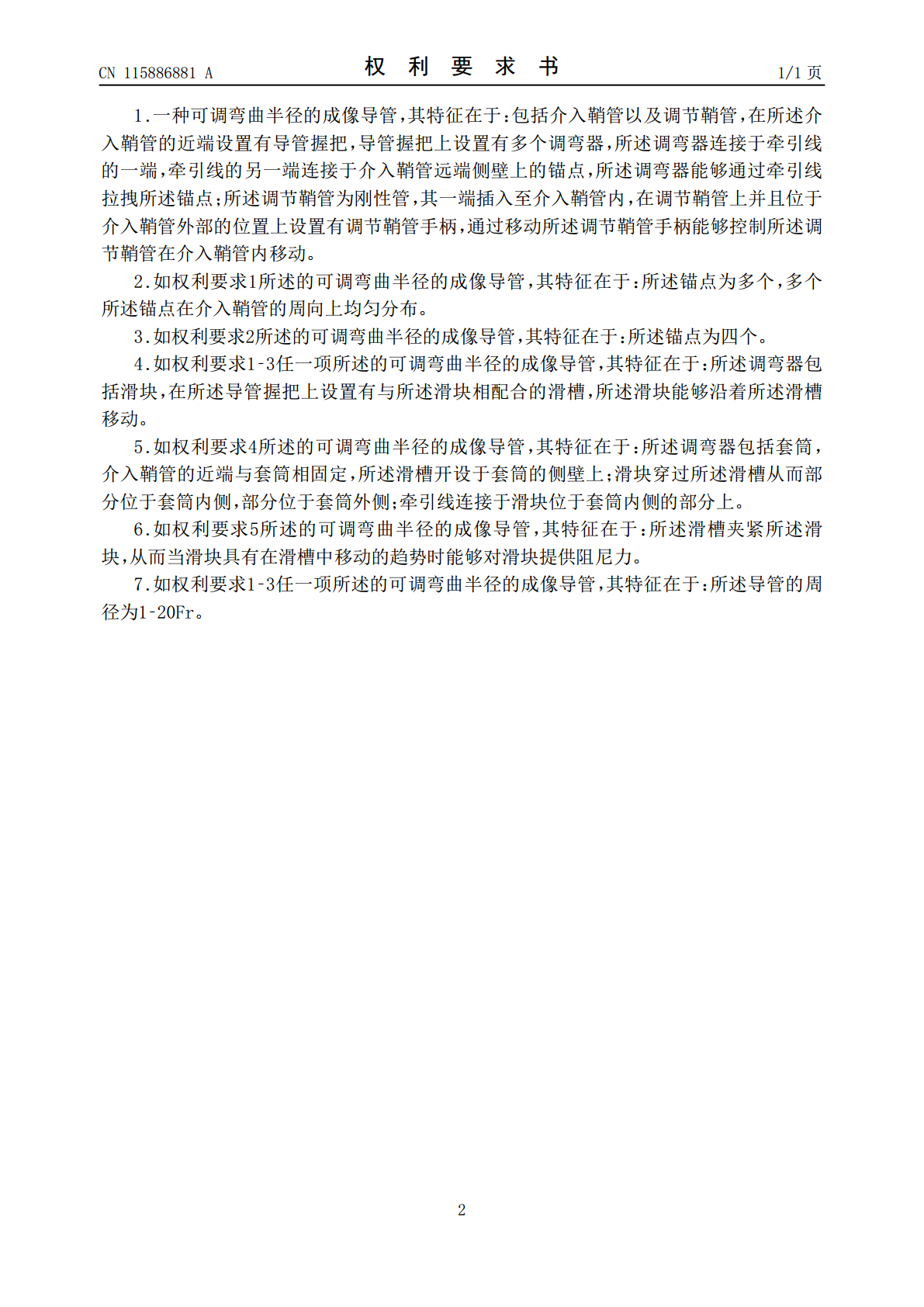

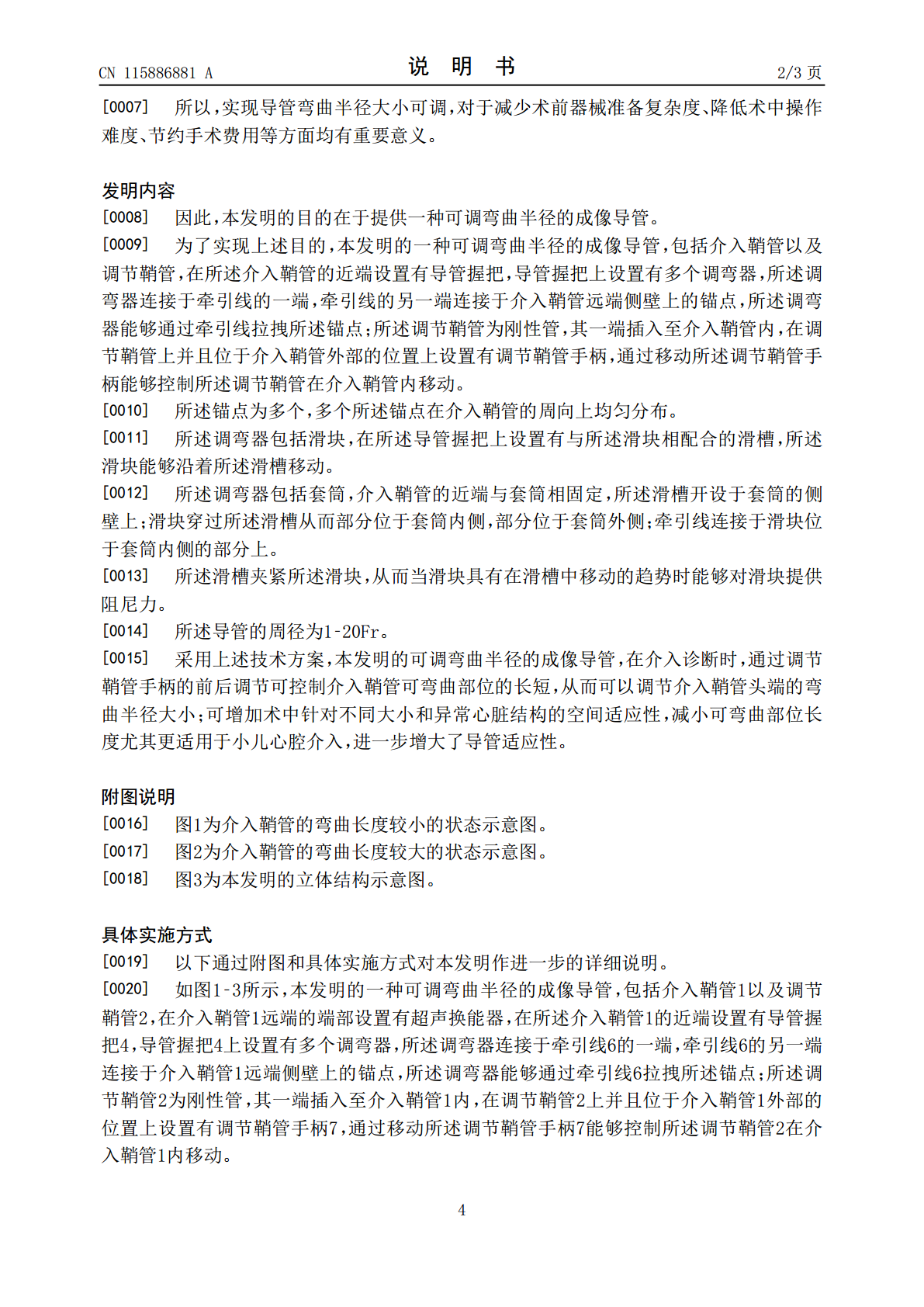

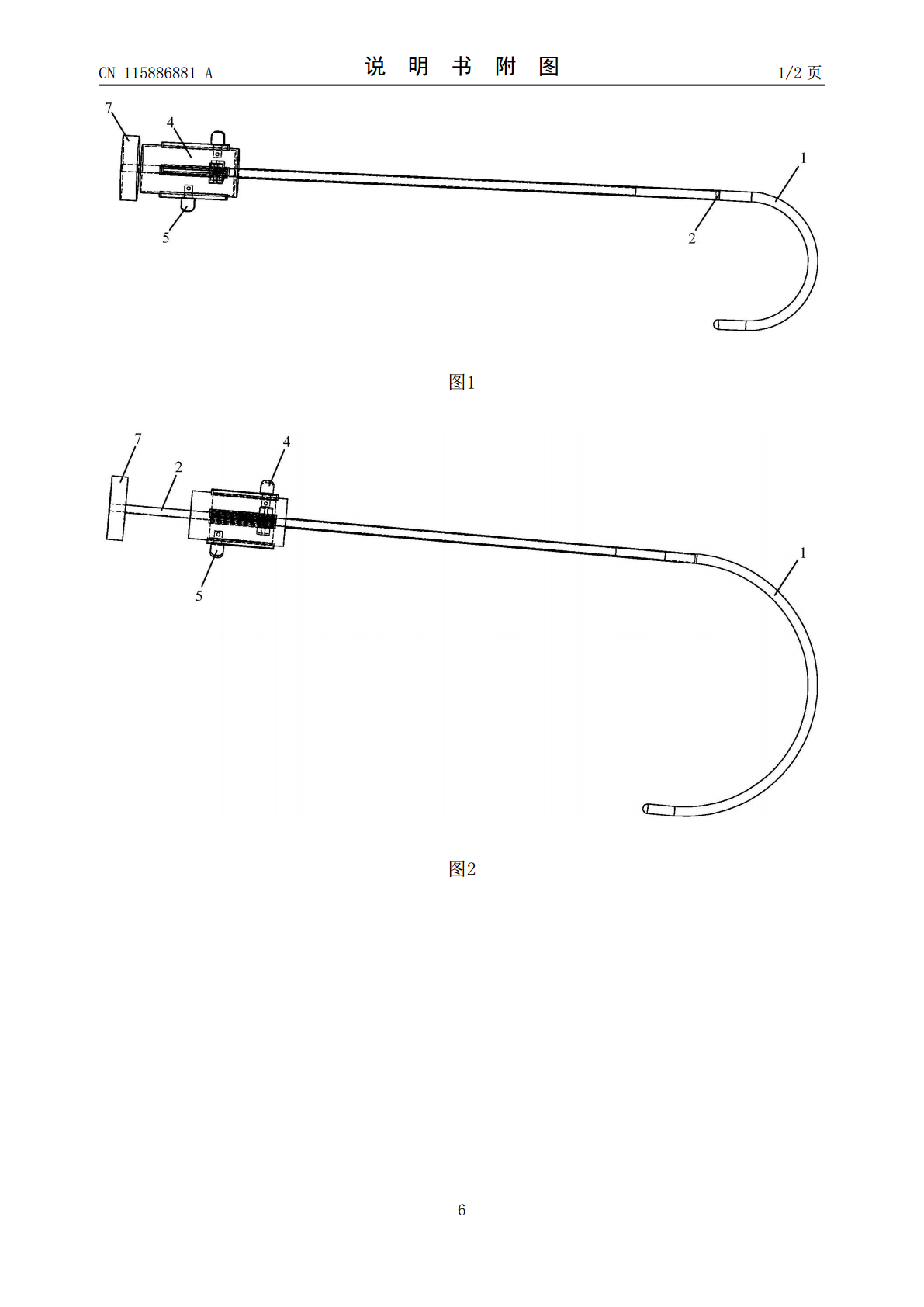

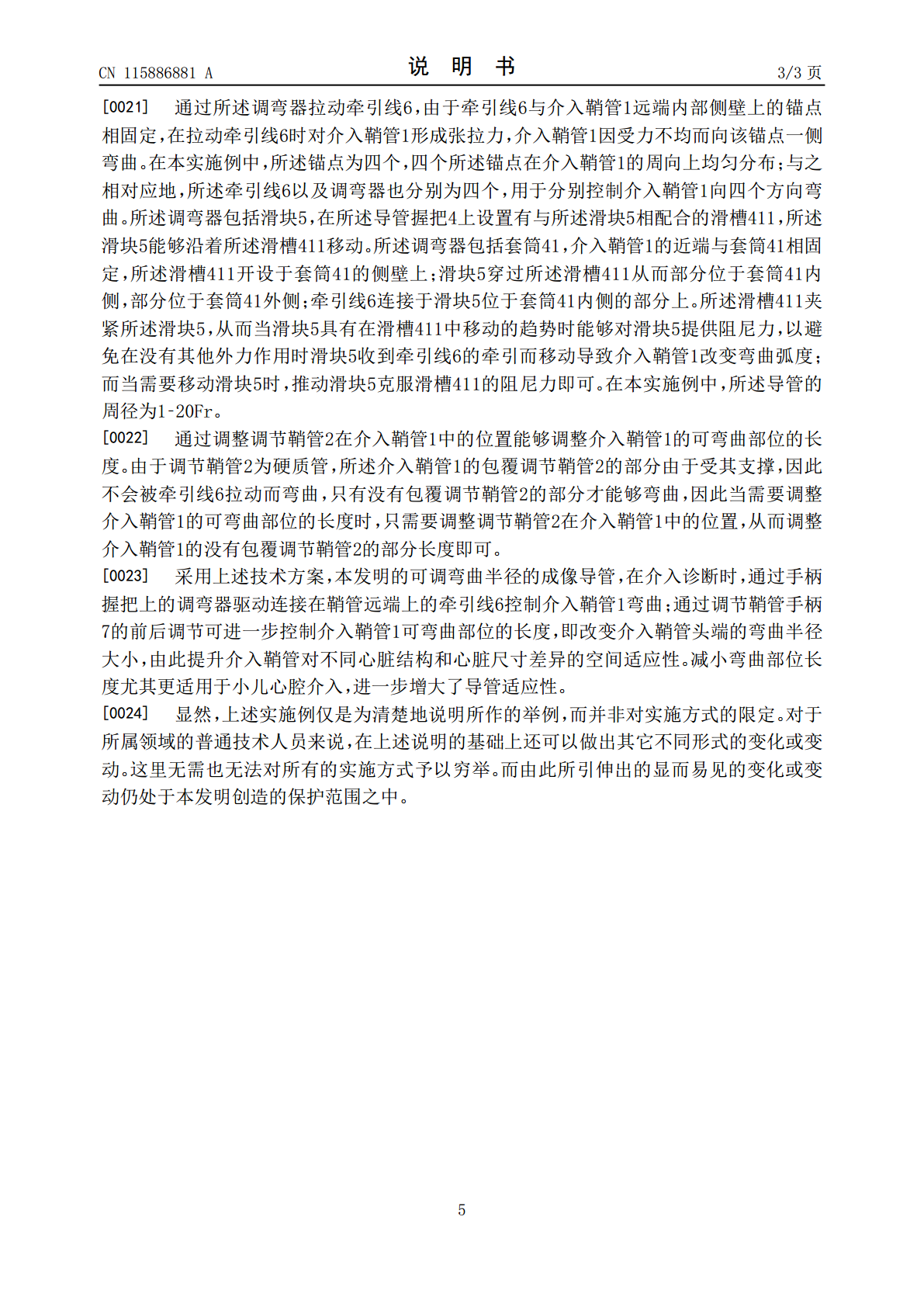

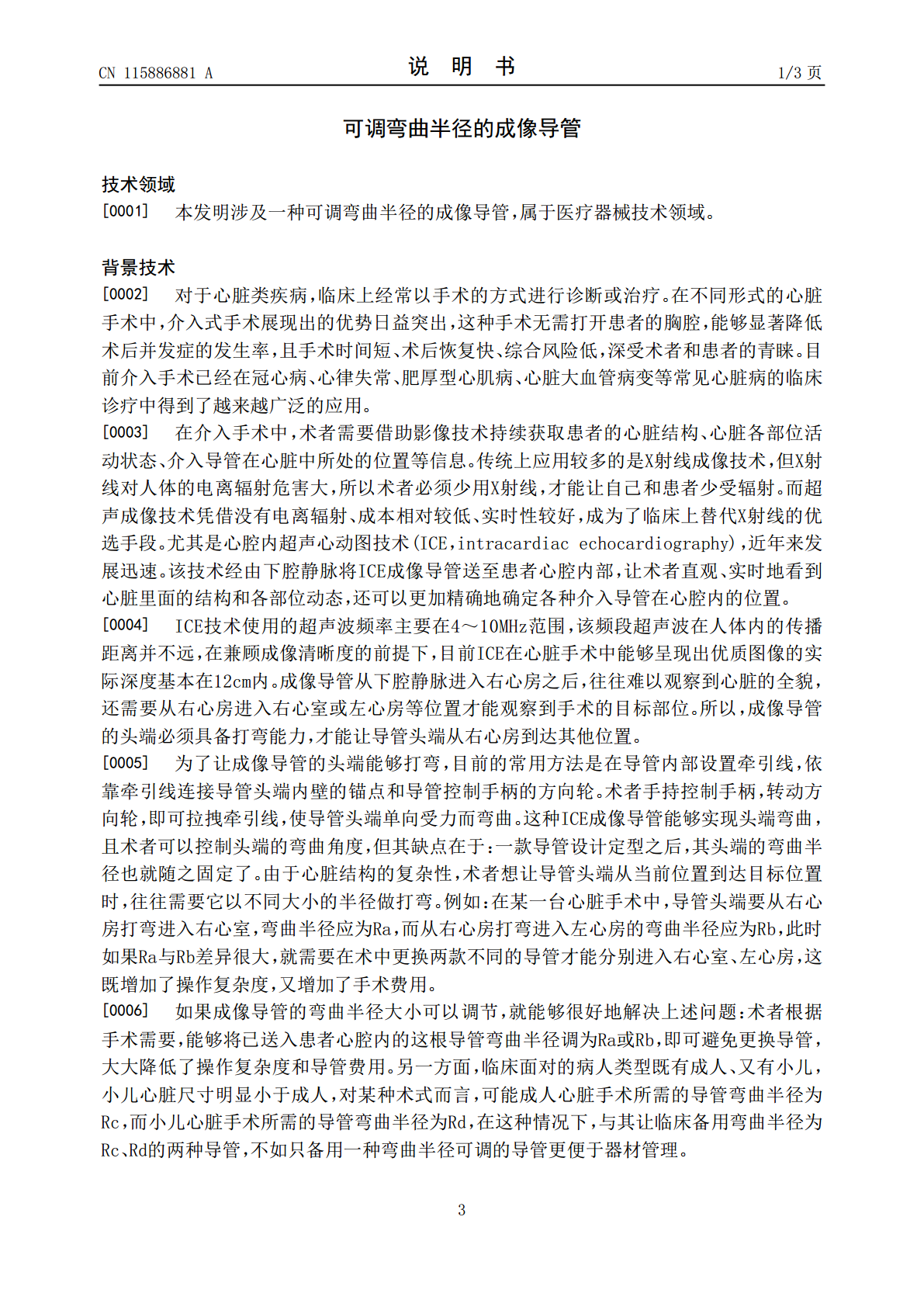

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115886881A(43)申请公布日2023.04.04(21)申请号202211438460.3(22)申请日2022.11.17(71)申请人西安华峰医疗科技有限公司地址710000陕西省西安市高新区科技路27号E阳国际1307-1(72)发明人田洁李怡慧(74)专利代理机构天津市君砚知识产权代理有限公司12239专利代理师高文迪(51)Int.Cl.A61B8/12(2006.01)A61B8/08(2006.01)A61M25/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称可调弯曲半径的成像导管(57)摘要本发明公开了一种可调弯曲半径的成像导管，包括介入鞘管以及调节鞘管，在所述介入鞘管的近端设置有导管握把，导管握把上设置有多个调弯器，所述调弯器连接于牵引线的一端，牵引线的另一端连接于介入鞘管远端侧壁上的锚点，所述调弯器能够通过牵引线拉拽所述锚点；所述调节鞘管为刚性管，其一端插入至介入鞘管内，在调节鞘管上并且位于介入鞘管外部的位置上设置有调节鞘管手柄，通过移动所述调节鞘管手柄能够控制所述调节鞘管在介入鞘管内移动。采用上述技术方案，通过调节鞘管手柄的前后调节可控制介入鞘管可弯曲部位的长短，从而可以调节介入鞘管头端的弯曲半径大小，可增加术中针对不同大小和异常心脏结构的空间适应性。CN115886881ACN115886881A权利要求书1/1页1.一种可调弯曲半径的成像导管，其特征在于：包括介入鞘管以及调节鞘管，在所述介入鞘管的近端设置有导管握把，导管握把上设置有多个调弯器，所述调弯器连接于牵引线的一端，牵引线的另一端连接于介入鞘管远端侧壁上的锚点，所述调弯器能够通过牵引线拉拽所述锚点；所述调节鞘管为刚性管，其一端插入至介入鞘管内，在调节鞘管上并且位于介入鞘管外部的位置上设置有调节鞘管手柄，通过移动所述调节鞘管手柄能够控制所述调节鞘管在介入鞘管内移动。2.如权利要求1所述的可调弯曲半径的成像导管，其特征在于：所述锚点为多个，多个所述锚点在介入鞘管的周向上均匀分布。3.如权利要求2所述的可调弯曲半径的成像导管，其特征在于：所述锚点为四个。4.如权利要求1‑3任一项所述的可调弯曲半径的成像导管，其特征在于：所述调弯器包括滑块，在所述导管握把上设置有与所述滑块相配合的滑槽，所述滑块能够沿着所述滑槽移动。5.如权利要求4所述的可调弯曲半径的成像导管，其特征在于：所述调弯器包括套筒，介入鞘管的近端与套筒相固定，所述滑槽开设于套筒的侧壁上；滑块穿过所述滑槽从而部分位于套筒内侧，部分位于套筒外侧；牵引线连接于滑块位于套筒内侧的部分上。6.如权利要求5所述的可调弯曲半径的成像导管，其特征在于：所述滑槽夹紧所述滑块，从而当滑块具有在滑槽中移动的趋势时能够对滑块提供阻尼力。7.如权利要求1‑3任一项所述的可调弯曲半径的成像导管，其特征在于：所述导管的周径为1‑20Fr。2CN115886881A说明书1/3页可调弯曲半径的成像导管技术领域[0001]本发明涉及一种可调弯曲半径的成像导管，属于医疗器械技术领域。背景技术[0002]对于心脏类疾病，临床上经常以手术的方式进行诊断或治疗。在不同形式的心脏手术中，介入式手术展现出的优势日益突出，这种手术无需打开患者的胸腔，能够显著降低术后并发症的发生率，且手术时间短、术后恢复快、综合风险低，深受术者和患者的青睐。目前介入手术已经在冠心病、心律失常、肥厚型心肌病、心脏大血管病变等常见心脏病的临床诊疗中得到了越来越广泛的应用。[0003]在介入手术中，术者需要借助影像技术持续获取患者的心脏结构、心脏各部位活动状态、介入导管在心脏中所处的位置等信息。传统上应用较多的是X射线成像技术，但X射线对人体的电离辐射危害大，所以术者必须少用X射线，才能让自己和患者少受辐射。而超声成像技术凭借没有电离辐射、成本相对较低、实时性较好，成为了临床上替代X射线的优选手段。尤其是心腔内超声心动图技术(ICE，intracardiacechocardiography)，近年来发展迅速。该技术经由下腔静脉将ICE成像导管送至患者心腔内部，让术者直观、实时地看到心脏里面的结构和各部位动态，还可以更加精确地确定各种介入导管在心腔内的位置。[0004]ICE技术使用的超声波频率主要在4～10MHz范围，该频段超声波在人体内的传播距离并不远，在兼顾成像清晰度的前提下，目前ICE在心脏手术中能够呈现出优质图像的实际深度基本在12cm内。成像导管从下腔静脉进入右心房之后，往往难以观察到心脏的全貌，还需要从右心房进入右心室或左心房等位置才能观察到手术的目标部位。所以，成像导管的头端必须具备打弯能力，才能让导管头端从右心房到达其他位置。[0005]为了让成像导
