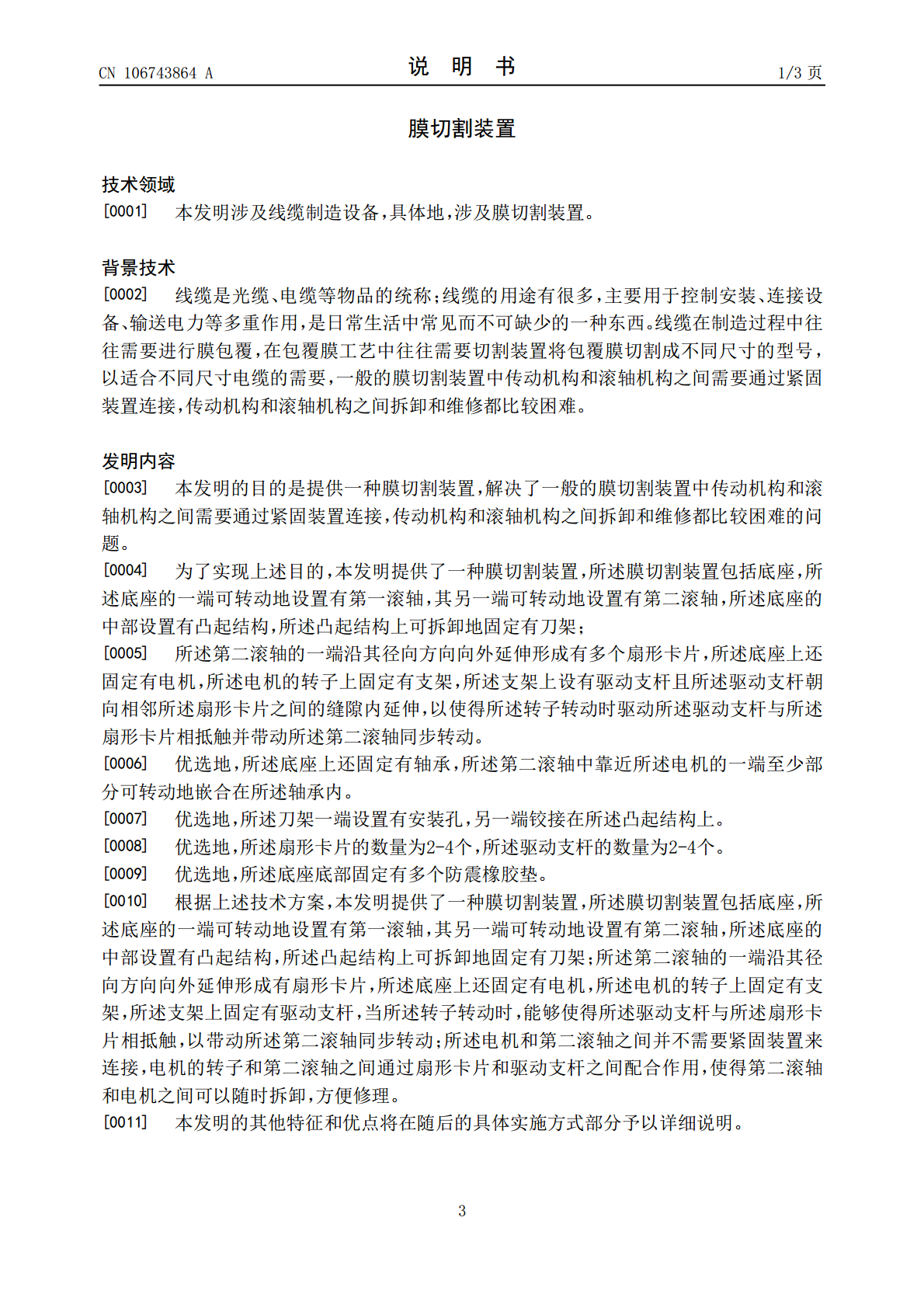

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106743864A(43)申请公布日2017.05.31(21)申请号201710022817.2(22)申请日2017.01.12(71)申请人芜湖航天特种电缆厂股份有限公司地址241000安徽省芜湖市高新技术开发区漳河路15号(72)发明人米春海何源贾倩倩汪晓勤陶锴(74)专利代理机构北京润平知识产权代理有限公司11283代理人邹飞艳张苗(51)Int.Cl.B65H19/12(2006.01)B65H35/06(2006.01)权利要求书1页说明书3页附图1页(54)发明名称膜切割装置(57)摘要本发明公开了一种膜切割装置，所述膜切割装置包括底座，所述底座的一端可转动地设置有第一滚轴，其另一端可转动地设置有第二滚轴，所述底座的中部设置有凸起结构，所述凸起结构上可拆卸地固定有刀架；所述第二滚轴的一端沿其径向方向向外延伸形成有扇形卡片，所述底座上还固定有电机，所述电机的转子上固定有支架，所述支架上固定有驱动支杆，当所述转子转动时，能够使得所述驱动支杆与所述扇形卡片相抵触，以带动所述第二滚轴同步转动；解决了一般的膜切割装置中传动机构和滚轴机构之间需要通过紧固装置连接，传动机构和滚轴机构之间拆卸和维修都比较困难的问题。CN106743864ACN106743864A权利要求书1/1页1.一种膜切割装置，其特征在于，所述膜切割装置包括底座(1)，所述底座(1)的一端可转动地设置有第一滚轴(3)，其另一端可转动地设置有第二滚轴(5)，所述底座(1)的中部设置有凸起结构(2)，所述凸起结构(2)上可拆卸地固定有刀架(4)；所述第二滚轴(5)的一端沿其径向方向向外延伸形成有多个扇形卡片(7)，所述底座(1)上还固定有电机(63)，所述电机(63)的转子上固定有支架(64)，所述支架(64)上设有驱动支杆(65)且所述驱动支杆(65)朝向相邻所述扇形卡片(7)之间的缝隙内延伸，以使得所述转子转动时驱动所述驱动支杆(65)与所述扇形卡片(7)相抵触并带动所述第二滚轴(5)同步转动。2.根据权利要求1所述的膜切割装置，其特征在于，所述底座(1)上还固定有轴承(62)，所述第二滚轴(5)中靠近所述电机(63)的一端至少部分可转动地嵌合在所述轴承(62)内。3.根据权利要求1所述的膜切割装置，其特征在于，所述刀架(4)一端设置有用于安装固定切割刀的安装孔，另一端铰接在所述凸起结构(2)上。4.根据权利要求1所述的膜切割装置，其特征在于，所述扇形卡片(7)的数量为2-4个，所述驱动支杆(65)的数量为2-4个。5.根据权利要求1所述的膜切割装置，其特征在于，所述底座(1)底部固定有多个防震橡胶垫。2CN106743864A说明书1/3页膜切割装置技术领域[0001]本发明涉及线缆制造设备，具体地，涉及膜切割装置。背景技术[0002]线缆是光缆、电缆等物品的统称；线缆的用途有很多，主要用于控制安装、连接设备、输送电力等多重作用，是日常生活中常见而不可缺少的一种东西。线缆在制造过程中往往需要进行膜包覆，在包覆膜工艺中往往需要切割装置将包覆膜切割成不同尺寸的型号，以适合不同尺寸电缆的需要，一般的膜切割装置中传动机构和滚轴机构之间需要通过紧固装置连接，传动机构和滚轴机构之间拆卸和维修都比较困难。发明内容[0003]本发明的目的是提供一种膜切割装置，解决了一般的膜切割装置中传动机构和滚轴机构之间需要通过紧固装置连接，传动机构和滚轴机构之间拆卸和维修都比较困难的问题。[0004]为了实现上述目的，本发明提供了一种膜切割装置，所述膜切割装置包括底座，所述底座的一端可转动地设置有第一滚轴，其另一端可转动地设置有第二滚轴，所述底座的中部设置有凸起结构，所述凸起结构上可拆卸地固定有刀架；[0005]所述第二滚轴的一端沿其径向方向向外延伸形成有多个扇形卡片，所述底座上还固定有电机，所述电机的转子上固定有支架，所述支架上设有驱动支杆且所述驱动支杆朝向相邻所述扇形卡片之间的缝隙内延伸，以使得所述转子转动时驱动所述驱动支杆与所述扇形卡片相抵触并带动所述第二滚轴同步转动。[0006]优选地，所述底座上还固定有轴承，所述第二滚轴中靠近所述电机的一端至少部分可转动地嵌合在所述轴承内。[0007]优选地，所述刀架一端设置有安装孔，另一端铰接在所述凸起结构上。[0008]优选地，所述扇形卡片的数量为2-4个，所述驱动支杆的数量为2-4个。[0009]优选地，所述底座底部固定有多个防震橡胶垫。[0010]根据上述技术方案，本发明提供了一种膜切割装置，所述膜切割装置包括底座，所述底座的一端可转动地设置有第一滚轴，其另一端可转动地设置有第二滚轴，所述底座的中部设置有凸起结构，所述凸起结构上可拆卸地固定有刀架；所述
