一种安装于路灯灯杆内部的取挂装置.pdf

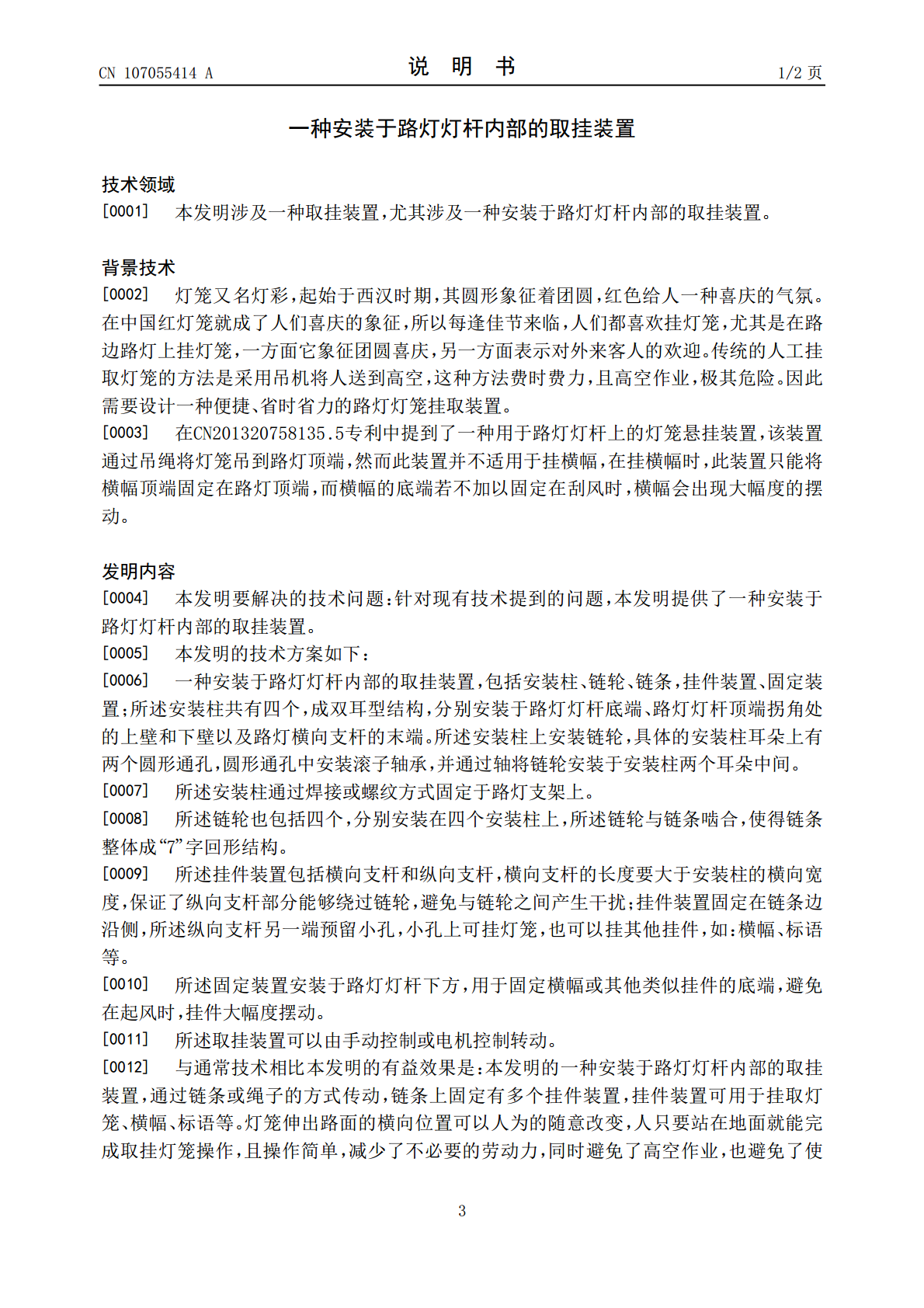

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107055414A(43)申请公布日2017.08.18(21)申请号201710472408.2(22)申请日2017.06.21(71)申请人四川汇智众创科技有限公司地址614000四川省乐山市高新区南新路20号国检中心2号楼6楼(72)发明人宋鹏程仲成军赵文杰王科冉海洋(51)Int.Cl.B66F11/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种安装于路灯灯杆内部的取挂装置(57)摘要本发明涉及一种取挂装置，尤其涉及一种安装于路灯灯杆内部的取挂装置。包括安装柱、链轮、链条，挂件装置；安装柱和链轮各四个，安装柱成双耳型结构，通过焊接或螺纹方式固定于路灯支架，安装柱和链轮之间通过键连接方式连接，链轮在安装柱上可自由旋转，链轮与链条啮合，成“7”字回形结构，链条边沿处焊接多个挂件装置，挂件装置包括横向支杆和纵向支杆，横向支杆的长度要大于安装柱的横向宽度，保证了挂件装置纵向支杆部分能够绕过链轮，挂件装置纵向支杆另一端预留小孔，小孔上可挂灯笼，也可以挂其他挂件(如横幅、标语等)。人站在地面上就可以完成取挂灯笼操作。CN107055414ACN107055414A权利要求书1/1页1.一种安装于路灯灯杆内部的取挂装置，包括安装柱(1)、链轮(2)、链条(3)、挂件装置(4)、固定装置(5)；其特征在于：所述安装柱(1)共有四个分别安装于路灯灯杆底端、路灯灯杆顶端拐角处的上壁和下壁以及路灯横向支杆的末端；所述链轮(2)也包括四个，分别安装在四个安装柱(1)上，所述链轮(2)与链条(3)啮合，使得链条(3)整体成“7”字回形结构；所述挂件装置(4)包括横向支杆和纵向支杆，横向支杆的长度要大于安装柱(1)的横向宽度，所述纵向支杆另一端预留小孔；所述固定装置(5)安装于路灯灯杆下方，用于固定横幅或其他类似挂件的底端。2.如权利要求1所述的一种安装于路灯灯杆内部的取挂装置，其特征在于，所述四个安装柱(1)成双耳型结构，通过焊接或螺纹方式固定于路灯支架上。3.如权利要求1所述的一种安装于路灯灯杆内部的取挂装置，其特征在于，所述取挂装置可已通过手动控制或电机控制。2CN107055414A说明书1/2页一种安装于路灯灯杆内部的取挂装置技术领域[0001]本发明涉及一种取挂装置，尤其涉及一种安装于路灯灯杆内部的取挂装置。背景技术[0002]灯笼又名灯彩，起始于西汉时期，其圆形象征着团圆，红色给人一种喜庆的气氛。在中国红灯笼就成了人们喜庆的象征，所以每逢佳节来临，人们都喜欢挂灯笼，尤其是在路边路灯上挂灯笼，一方面它象征团圆喜庆，另一方面表示对外来客人的欢迎。传统的人工挂取灯笼的方法是采用吊机将人送到高空，这种方法费时费力，且高空作业，极其危险。因此需要设计一种便捷、省时省力的路灯灯笼挂取装置。[0003]在CN201320758135.5专利中提到了一种用于路灯灯杆上的灯笼悬挂装置，该装置通过吊绳将灯笼吊到路灯顶端，然而此装置并不适用于挂横幅，在挂横幅时，此装置只能将横幅顶端固定在路灯顶端，而横幅的底端若不加以固定在刮风时，横幅会出现大幅度的摆动。发明内容[0004]本发明要解决的技术问题：针对现有技术提到的问题，本发明提供了一种安装于路灯灯杆内部的取挂装置。[0005]本发明的技术方案如下：[0006]一种安装于路灯灯杆内部的取挂装置，包括安装柱、链轮、链条，挂件装置、固定装置；所述安装柱共有四个，成双耳型结构，分别安装于路灯灯杆底端、路灯灯杆顶端拐角处的上壁和下壁以及路灯横向支杆的末端。所述安装柱上安装链轮，具体的安装柱耳朵上有两个圆形通孔，圆形通孔中安装滚子轴承，并通过轴将链轮安装于安装柱两个耳朵中间。[0007]所述安装柱通过焊接或螺纹方式固定于路灯支架上。[0008]所述链轮也包括四个，分别安装在四个安装柱上，所述链轮与链条啮合，使得链条整体成“7”字回形结构。[0009]所述挂件装置包括横向支杆和纵向支杆，横向支杆的长度要大于安装柱的横向宽度，保证了纵向支杆部分能够绕过链轮，避免与链轮之间产生干扰；挂件装置固定在链条边沿侧，所述纵向支杆另一端预留小孔，小孔上可挂灯笼，也可以挂其他挂件，如：横幅、标语等。[0010]所述固定装置安装于路灯灯杆下方，用于固定横幅或其他类似挂件的底端，避免在起风时，挂件大幅度摆动。[0011]所述取挂装置可以由手动控制或电机控制转动。[0012]与通常技术相比本发明的有益效果是：本发明的一种安装于路灯灯杆内部的取挂装置，通过链条或绳子的方式传动，链条上固定有多个挂件装置，挂件装置可用于挂取灯笼、横幅、标语等。灯笼伸出路面的横向位置可以人为的随意改变，人只要站在地面就能完成取挂灯笼操作，且操作简单，减少
