一种用于纺织厂机床轴承的传动装置.pdf

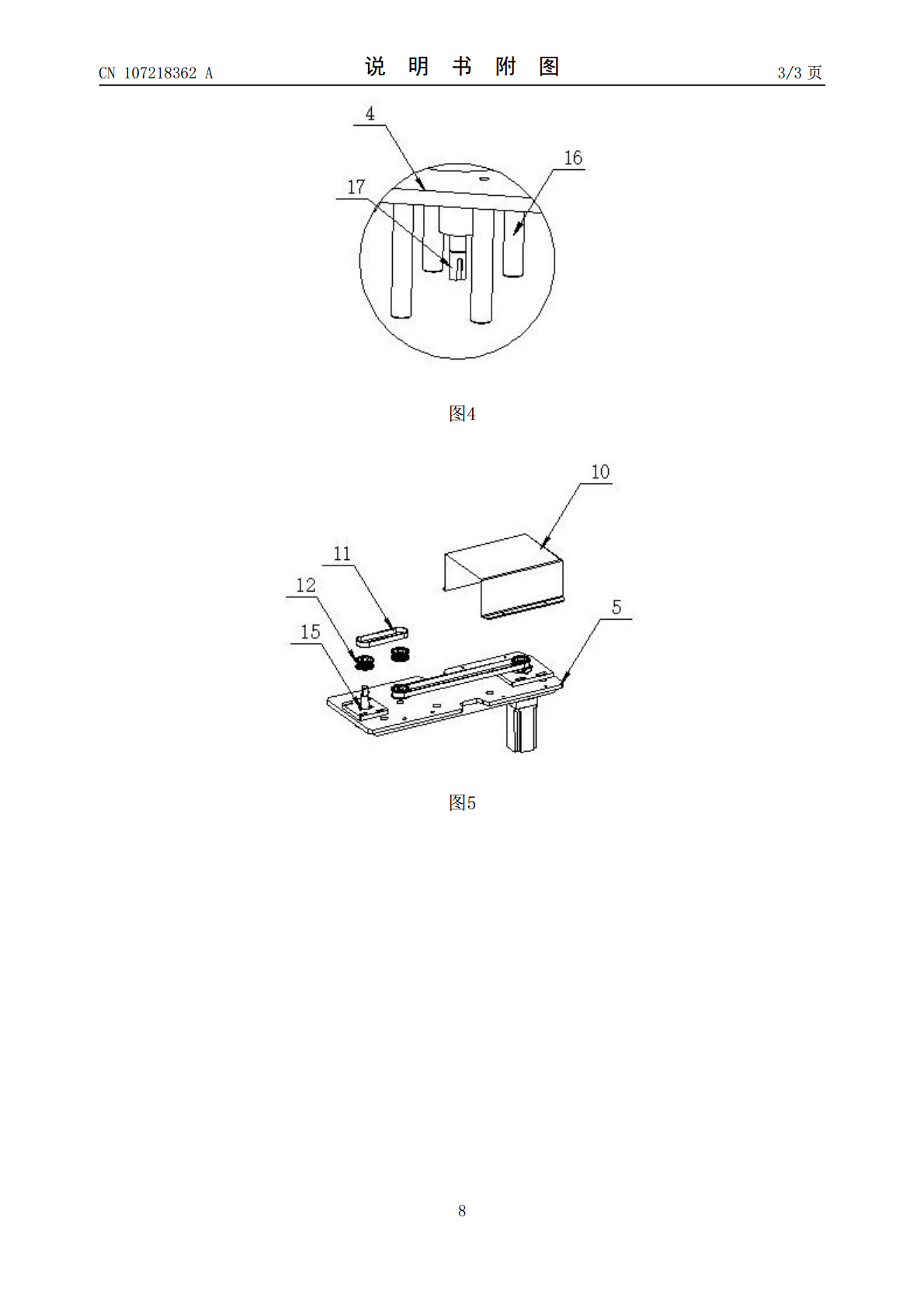

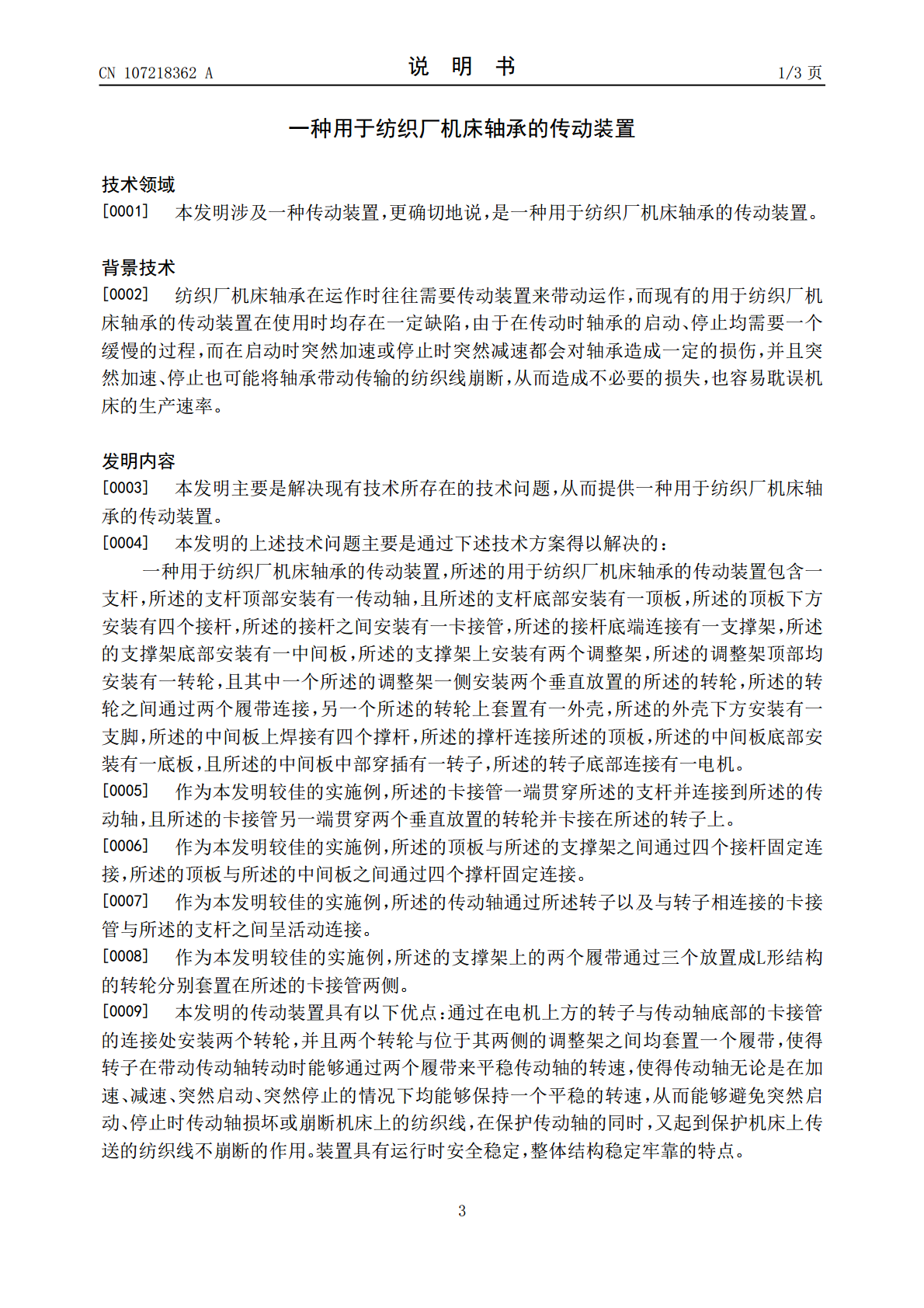

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107218362A(43)申请公布日2017.09.29(21)申请号201710570643.3(22)申请日2017.07.13(71)申请人周玉翔地址241000安徽省芜湖市三山区春洲路芜湖新兴冶金资源综合利用技术有限公司(72)发明人周玉翔(51)Int.Cl.F16H7/02(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种用于纺织厂机床轴承的传动装置(57)摘要本发明公开了一种用于纺织厂机床轴承的传动装置，包含一支杆，所述的支杆顶部安装有一传动轴，且所述的支杆底部安装有一顶板，所述的顶板下方安装有四个接杆，所述的接杆之间安装有一卡接管，所述的中间板底部安装有一底板，且所述的中间板中部穿插有一转子，所述的转子底部连接有一电机。通过在电机上方的转子与传动轴底部的卡接管的连接处安装两个转轮，并且两个转轮与位于其两侧的调整架之间均套置一个履带，使得转子在带动传动轴转动时能够通过两个履带来平稳传动轴的转速，使得传动轴无论是在加速、减速、突然启动、突然停止的情况下均能够保持一个平稳的转速，从而能够避免突然启动、停止时传动轴损坏或崩断机床上的纺织线。CN107218362ACN107218362A权利要求书1/1页1.一种用于纺织厂机床轴承的传动装置，其特征在于，所述的用于纺织厂机床轴承的传动装置（1）包含一支杆（3），所述的支杆（3）顶部安装有一传动轴（2），且所述的支杆（3）底部安装有一顶板（4），所述的顶板（4）下方安装有四个接杆（16），所述的接杆（16）之间安装有一卡接管（17），所述的接杆（16）底端连接有一支撑架（5），所述的支撑架（5）底部安装有一中间板（6），所述的支撑架（5）上安装有两个调整架（15），所述的调整架（15）顶部均安装有一转轮（12），且其中一个所述的调整架（15）一侧安装两个垂直放置的所述的转轮（12），所述的转轮（12）之间通过两个履带（11）连接，另一个所述的转轮（12）上套置有一外壳（10），所述的外壳（10）下方安装有一支脚（8），所述的中间板（6）上焊接有四个撑杆（13），所述的撑杆（13）连接所述的顶板（4），所述的中间板（6）底部安装有一底板（7），且所述的中间板（6）中部穿插有一转子（14），所述的转子（14）底部连接有一电机（9）。2.根据权利要求1所述的一种用于纺织厂机床轴承的传动装置，其特征在于，所述的卡接管（17）一端贯穿所述的支杆（3）并连接到所述的传动轴（2），且所述的卡接管（17）另一端贯穿两个垂直放置的转轮（12）并卡接在所述的转子（14）上。3.根据权利要求1所述的一种用于纺织厂机床轴承的传动装置，其特征在于，所述的顶板（4）与所述的支撑架（5）之间通过四个接杆（16）固定连接，所述的顶板（4）与所述的中间板（6）之间通过四个撑杆（13）固定连接。4.根据权利要求1所述的一种用于纺织厂机床轴承的传动装置，其特征在于，所述的传动轴（2）通过所述转子（14）以及与转子（14）相连接的卡接管（17）与所述的支杆（3）之间呈活动连接。5.根据权利要求1所述的一种用于纺织厂机床轴承的传动装置，其特征在于，所述的支撑架（5）上的两个履带（11）通过三个放置成L形结构的转轮（12）分别套置在所述的卡接管（17）两侧。2CN107218362A说明书1/3页一种用于纺织厂机床轴承的传动装置技术领域[0001]本发明涉及一种传动装置，更确切地说，是一种用于纺织厂机床轴承的传动装置。背景技术[0002]纺织厂机床轴承在运作时往往需要传动装置来带动运作，而现有的用于纺织厂机床轴承的传动装置在使用时均存在一定缺陷，由于在传动时轴承的启动、停止均需要一个缓慢的过程，而在启动时突然加速或停止时突然减速都会对轴承造成一定的损伤，并且突然加速、停止也可能将轴承带动传输的纺织线崩断，从而造成不必要的损失，也容易耽误机床的生产速率。发明内容[0003]本发明主要是解决现有技术所存在的技术问题，从而提供一种用于纺织厂机床轴承的传动装置。[0004]本发明的上述技术问题主要是通过下述技术方案得以解决的：一种用于纺织厂机床轴承的传动装置，所述的用于纺织厂机床轴承的传动装置包含一支杆，所述的支杆顶部安装有一传动轴，且所述的支杆底部安装有一顶板，所述的顶板下方安装有四个接杆，所述的接杆之间安装有一卡接管，所述的接杆底端连接有一支撑架，所述的支撑架底部安装有一中间板，所述的支撑架上安装有两个调整架，所述的调整架顶部均安装有一转轮，且其中一个所述的调整架一侧安装两个垂直放置的所述的转轮，所述的转轮之间通过两个履带连接，另一个所述的转轮上套置有一外壳，所述的外壳下方安装有一支脚，所述的中间板上焊接有四个撑杆，所述
