一种3D打印机喷嘴.pdf

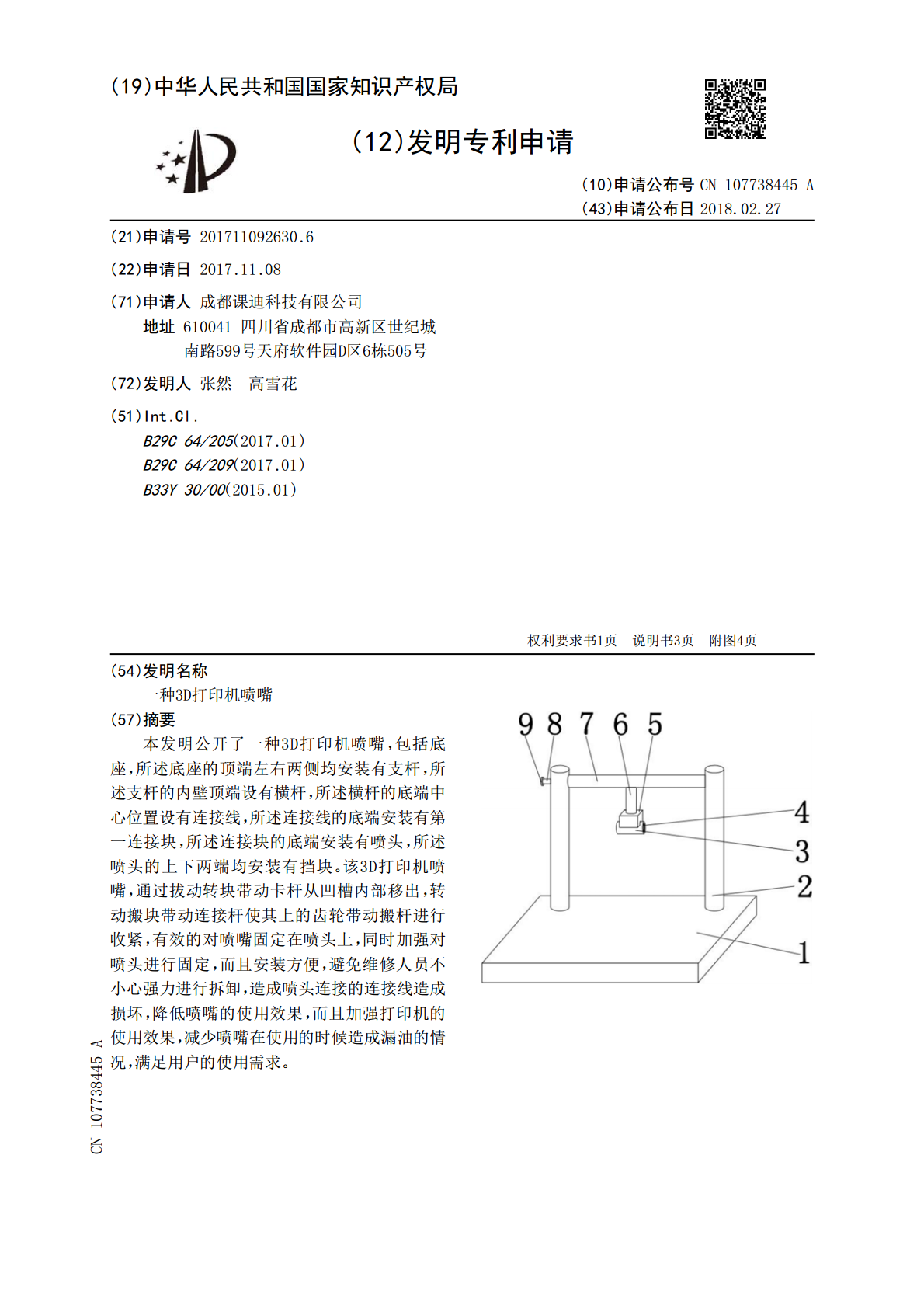

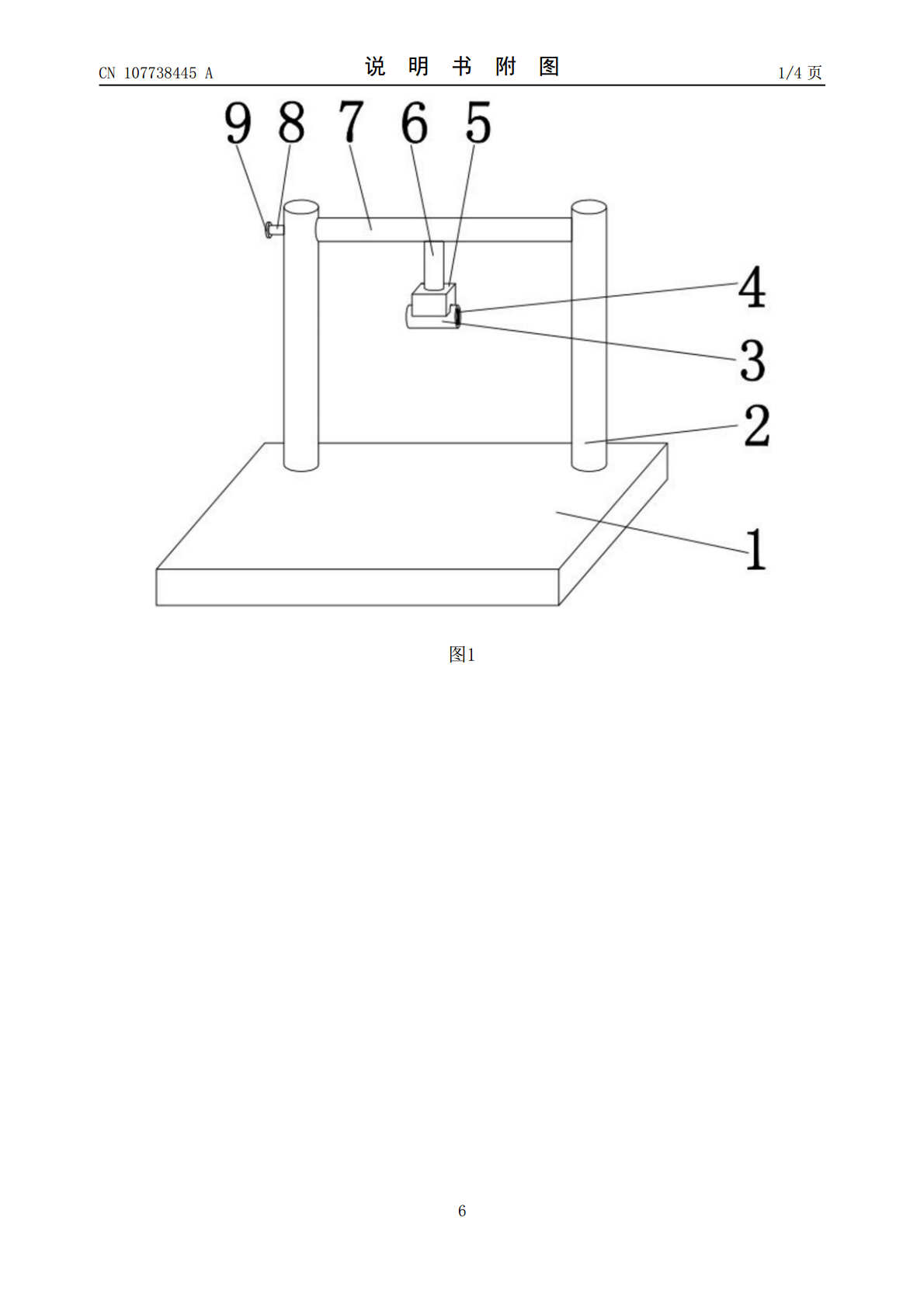

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107738445A(43)申请公布日2018.02.27(21)申请号201711092630.6(22)申请日2017.11.08(71)申请人成都课迪科技有限公司地址610041四川省成都市高新区世纪城南路599号天府软件园D区6栋505号(72)发明人张然高雪花(51)Int.Cl.B29C64/205(2017.01)B29C64/209(2017.01)B33Y30/00(2015.01)权利要求书1页说明书3页附图4页(54)发明名称一种3D打印机喷嘴(57)摘要本发明公开了一种3D打印机喷嘴，包括底座，所述底座的顶端左右两侧均安装有支杆，所述支杆的内壁顶端设有横杆，所述横杆的底端中心位置设有连接线，所述连接线的底端安装有第一连接块，所述连接块的底端安装有喷头，所述喷头的上下两端均安装有挡块。该3D打印机喷嘴，通过拔动转块带动卡杆从凹槽内部移出，转动搬块带动连接杆使其上的齿轮带动搬杆进行收紧，有效的对喷嘴固定在喷头上，同时加强对喷头进行固定，而且安装方便，避免维修人员不小心强力进行拆卸，造成喷头连接的连接线造成损坏，降低喷嘴的使用效果，而且加强打印机的使用效果，减少喷嘴在使用的时候造成漏油的情况，满足用户的使用需求。CN107738445ACN107738445A权利要求书1/1页1.一种3D打印机喷嘴，包括底座(1)，其特征在于：所述底座(1)的顶端左右两侧均安装有支杆(2)，所述支杆(2)的内壁顶端设有横杆(7)，所述横杆(7)的底端中心位置设有连接线(6)，所述连接线(6)的底端安装有第一连接块(5)，所述连接块(5)的底端安装有喷头(3)，所述喷头(3)的内部右侧设有喷嘴(14)，所述喷头(3)的上下两端均安装有挡块(17)，所述挡块(17)的右侧设有空心筒(16)，所述空心筒(16)通过铰链(10)与挡块(17)相连，所述空心筒(16)的内部顶端设有卡槽(24)，所述卡槽(24)的上方设有转块(23)，所述转块(23)与卡槽(24)卡接相连，所述转块(23)的顶端设有连接杆(11)，所述连接杆(11)的外壁顶端安装有搬块(21)，所述搬块(21)的底端安装有弹簧座(20)，所述弹簧座(20)通过第一压缩弹簧(19)与转块(23)相连，所述连接杆(11)贯穿转块(23)和空心筒(16)，所述连接杆(11)通过连块(18)与空心筒(16)相连，所述连接杆(11)通过轴承(25)与空心筒(16)相连，所述连接杆(11)的外壁中心位置安装有齿轮(26)，所述空心筒(16)的内部右侧设有搬杆(12)，所述搬杆(12)的正面安装有卡齿(27)，所述卡槽(27)与齿轮(26)啮合相连，所述搬杆(12)的右侧底端安装有卡杆(15)，所述喷嘴(14)的上下两端均设有凹槽(13)，所述卡杆(15)与凹槽(13)卡接相连。2.根据权利要求1所述的一种3D打印机喷嘴，其特征在于：所述支杆(2)的内部右侧设有滑槽(32)，所述横杆(7)通过滑槽(32)与支杆(2)齿轮，所述横杆(7)的左侧设有卡口(33)，所述支杆(2)的内部中心位置底端安装有第二连接块(29)，所述第二连接块(29)的顶端设有竖杆(31)，所述竖杆(31)通过转柱(30)与第二连接块(29)相连，所述竖杆(31)通过顶块(28)与卡口(33)卡接相连，所述支杆(2)的外壁左侧顶端设有连杆(8)，所述连杆(8)贯穿支杆(2)与竖杆(31)相连，所述支杆(2)的外壁套接有第二压缩弹簧(34)。3.根据权利要求1所述的一种3D打印机喷嘴，其特征在于：所述第一压缩弹簧(19)的外壁套接有橡胶套(22)。4.根据权利要求2所述的一种3D打印机喷嘴，其特征在于：所述连杆(8)的左侧安装有拉扣(9)。5.根据权利要求1所述的一种3D打印机喷嘴，其特征在于：所述喷头(3)与喷嘴(14)的连接处安装有螺纹(4)。2CN107738445A说明书1/3页一种3D打印机喷嘴技术领域[0001]本发明涉及3D打印机喷嘴技术领域，具体为一种3D打印机喷嘴。背景技术[0002]3D打印(3DP)即快速成型技术的一种，它是一种以数字模型文件为基础，运用粉末状金属或塑料等可粘合材料，通过逐层打印的方式来构造物体的技术，该3D打印机无法满足有效的方便于对喷嘴进行更换，且正常更换的时候不方便，力气过大容易导致喷头连接的线造成损坏，影响打印机的使用效果，而且不方便拆卸，达不到用户的使用需求。发明内容[0003]本发明的目的在于提供一种3D打印机喷嘴，以解决上述背景技术中提出的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种D打印机喷嘴，包括底座，所述底座的顶端左右两侧均安装有支杆，所述支杆的内壁顶端设有横杆
