内容提供者
一种相贯线焊接机头装置.pdf
2023-06-03
10金币
408KB
6页
鸿朗****ka
实名认证
内容提供者
1/6
2/6
3/6
4/6
5/6
6/6
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种相贯线焊接机头装置.pdf

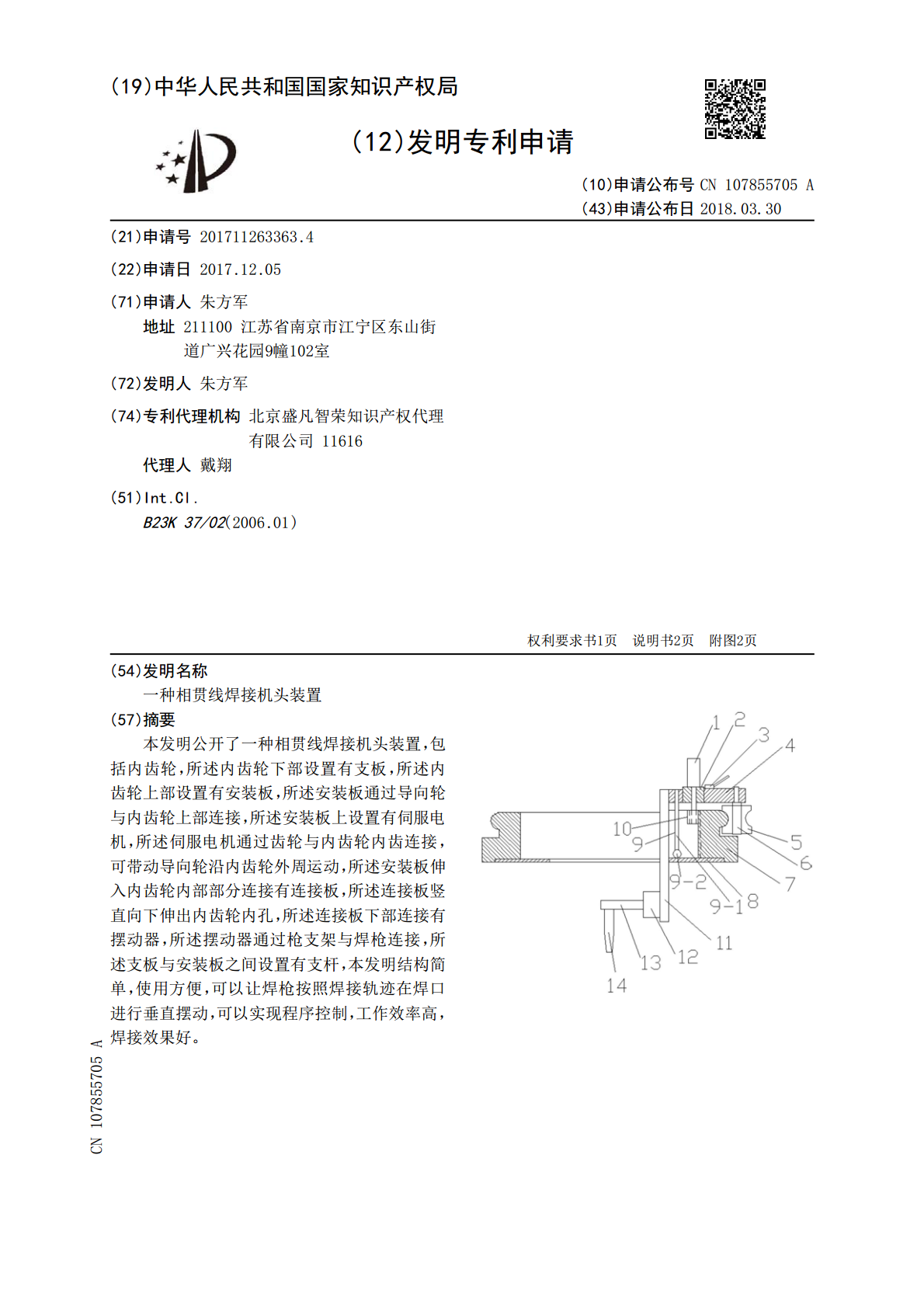

本发明公开了一种相贯线焊接机头装置，包括内齿轮，所述内齿轮下部设置有支板，所述内齿轮上部设置有安装板，所述安装板通过导向轮与内齿轮上部连接，所述安装板上设置有伺服电机，所述伺服电机通过齿轮与内齿轮内齿连接，可带动导向轮沿内齿轮外周运动，所述安装板伸入内齿轮内部部分连接有连接板，所述连接板竖直向下伸出内齿轮内孔，所述连接板下部连接有摆动器，所述摆动器通过枪支架与焊枪连接，所述支板与安装板之间设置有支杆，本发明结构简单，使用方便，可以让焊枪按照焊接轨迹在焊口进行垂直摆动，可以实现程序控制，工作效率高，焊接效果
