一种计算机光盘支架用打孔装置.pdf

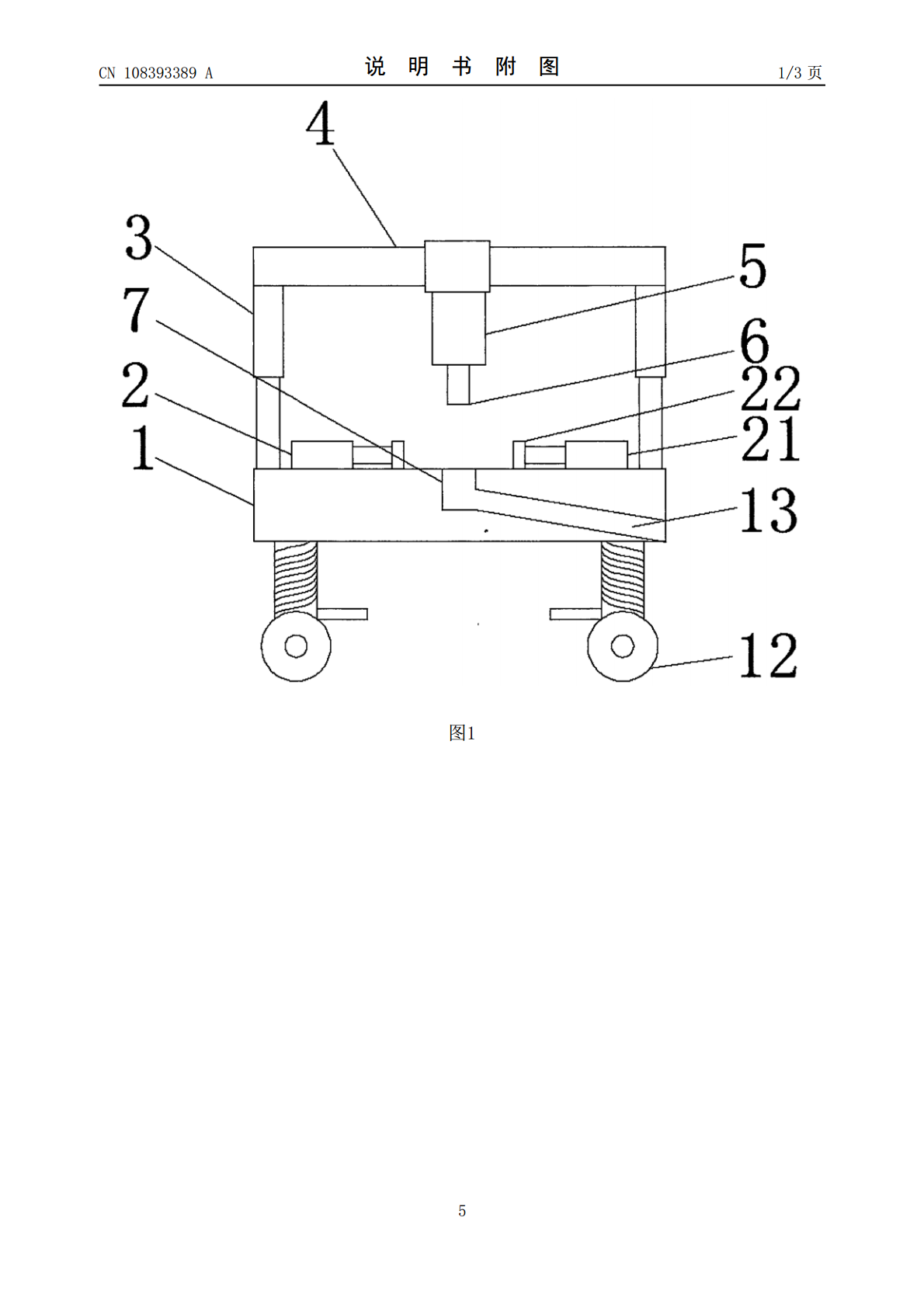

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108393389A(43)申请公布日2018.08.14(21)申请号201810039510.8(22)申请日2018.01.09(71)申请人上海企兹信息科技有限公司地址201203上海市浦东新区祖冲之路2305号(72)发明人李小成(51)Int.Cl.B21D28/24(2006.01)B21D28/34(2006.01)权利要求书1页说明书2页附图3页(54)发明名称一种计算机光盘支架用打孔装置(57)摘要本发明公开了一种计算机光盘支架用打孔装置，包括底座，所述底座的上表面上固定设置有夹紧装置，所述底座的上表面的两侧设置有伸缩导杆，所述伸缩导杆与伸缩导杆之间设置有横向支杆，所述横向支杆的中部固定安装有气缸，所述气缸的底部固定设置有打孔模具，所述底座的内部开设有模孔，所述底座的上表面上设置有推送装置，所述底座的上表面上设置有相互平行的送料传送带和出料传送带，所述底座上还设置有挡板，所述底座的下表面上设置有移动减震装置。该装置结构设计合理，可自动上下料，自动化程度高，减震效果好，废料清理简单，无须停机清理，减轻了工人的劳动强度，提高了工作效率。CN108393389ACN108393389A权利要求书1/1页1.一种计算机光盘支架用打孔装置，包括底座(1)，其特征在于：所述底座(1)的上表面上固定设置有夹紧装置(2)，所述底座(1)的上表面的两侧设置有伸缩导杆(3)，所述伸缩导杆(3)与伸缩导杆(3)之间设置有横向支杆(4)，所述横向支杆(4)的中部固定安装有气缸(5)，所述气缸(5)的底部固定设置有打孔模具(6)，所述底座(1)的内部开设有模孔(7)，所述底座(1)的上表面上设置有推送装置(8)，所述底座(1)的上表面上设置有相互平行的送料传送带(9)和出料传送带(10)，所述底座(1)上还设置有挡板(11)，所述底座(1)的下表面上设置有移动减震装置(12)。2.根据权利要求1所述的一种计算机光盘支架用打孔装置，其特征在于：所述底座(1)的内部开设有至少1组溜槽(13)，所述溜槽(13)与模孔(7)连通。3.根据权利要求1所述的一种计算机光盘支架用打孔装置，其特征在于：所述夹紧装置(2)和推送装置(8)均包括液压缸(21)和夹紧块(22)，所述夹紧块(22)固定设置在液压缸(21)的活塞杆上。4.根据权利要求1所述的一种计算机光盘支架用打孔装置，其特征在于：所述挡板(11)设置在送料传送带(9)的端头。5.根据权利要求1所述的一种计算机光盘支架用打孔装置，其特征在于：所述移动减震装置(12)包括连接杆(121)、万向轮(122)、刹车板(123)和强力弹簧(124)，所述万向轮(122)通过连接杆(121)固定连接在底座(1)上，所述强力弹簧(124)套设在连接杆(121)上。2CN108393389A说明书1/2页一种计算机光盘支架用打孔装置技术领域[0001]本发明涉及计算机硬件技术领域，具体为一种计算机光盘支架用打孔装置。背景技术[0002]光驱是电脑用来读写光碟内容的机器，也是在台式机和笔记本便携式电脑里比较常见的一个部件。随着多媒体的应用越来越广泛，使得光驱在计算机诸多配件中已经成为标准配置。[0003]光盘支架是光驱的主要部件，光盘支架上常常需要进行打孔操作。现有的光盘支架的打孔装置效率不高，连续性差。因此，我们提出一种计算机光盘支架用打孔装置。发明内容[0004]本发明的目的在于提供一种计算机光盘支架用打孔装置，以解决上述背景技术中提出的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种计算机光盘支架用打孔装置，包括底座，所述底座的上表面上固定设置有夹紧装置，所述底座的上表面的两侧设置有伸缩导杆，所述伸缩导杆与伸缩导杆之间设置有横向支杆，所述横向支杆的中部固定安装有气缸，所述气缸的底部固定设置有打孔模具，所述底座的内部开设有模孔，所述底座的上表面上设置有推送装置，所述底座的上表面上设置有相互平行的送料传送带和出料传送带，所述底座上还设置有挡板，所述底座的下表面上设置有移动减震装置。[0006]优选的，所述底座的内部开设有至少1组溜槽，所述溜槽与模孔连通。[0007]优选的，所述夹紧装置和推送装置均包括液压缸和夹紧块，所述夹紧块固定设置在液压缸的活塞杆上。[0008]优选的，所述挡板设置在送料传送带的端头。[0009]优选的，所述移动减震装置包括连接杆、万向轮、刹车板和强力弹簧，所述万向轮通过连接杆固定连接在底座上，所述强力弹簧套设在连接杆上。[0010]与现有技术相比，本发明的有益效果是：该计算机光盘支架用打孔装置，结构设计合理，可自动上下料，自动化程度高，减震效果好，废料清理简单，无须停机清理，减轻了工人的劳动
