一种用于汽车的全自动太阳能遮阳罩.pdf

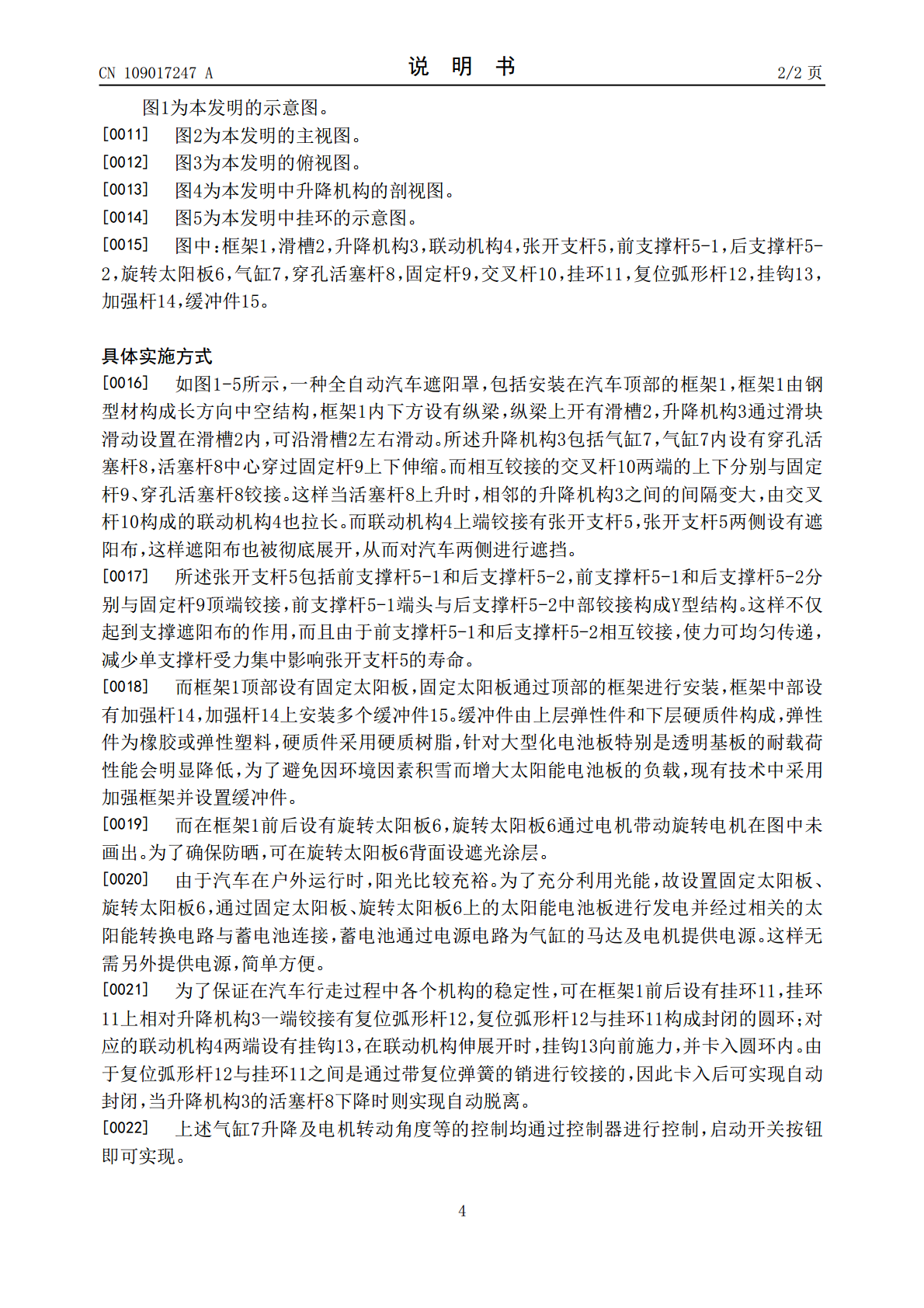

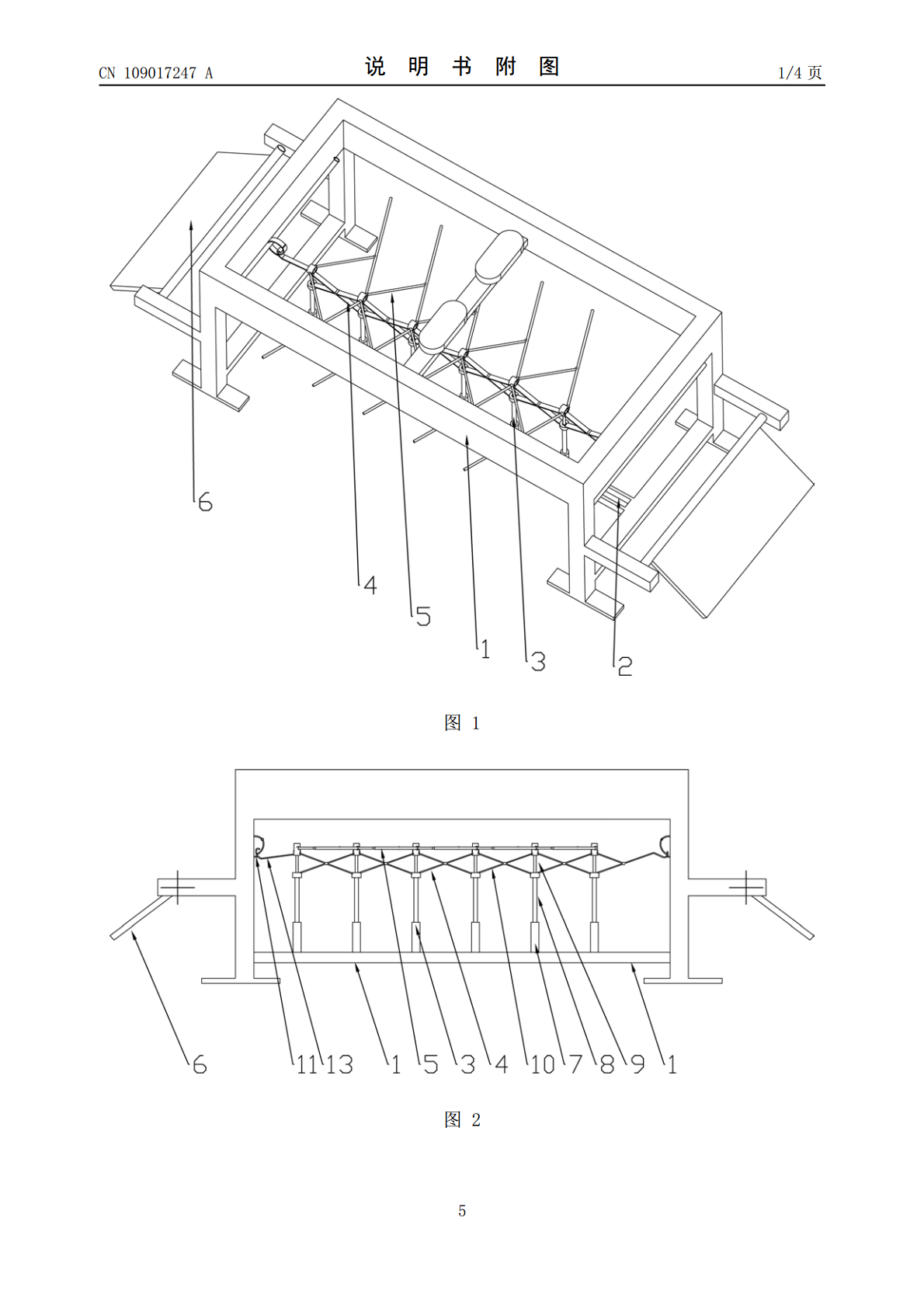

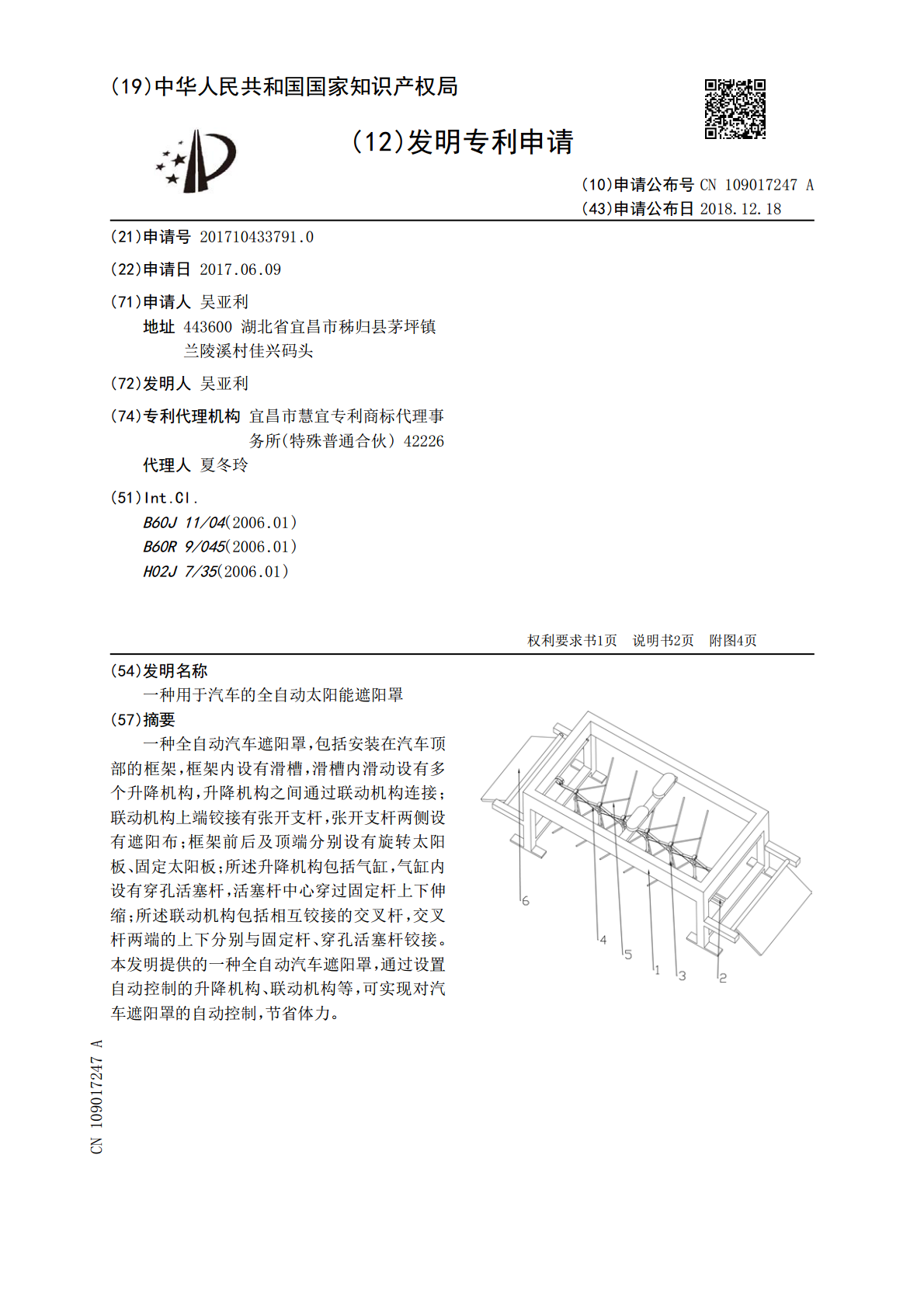

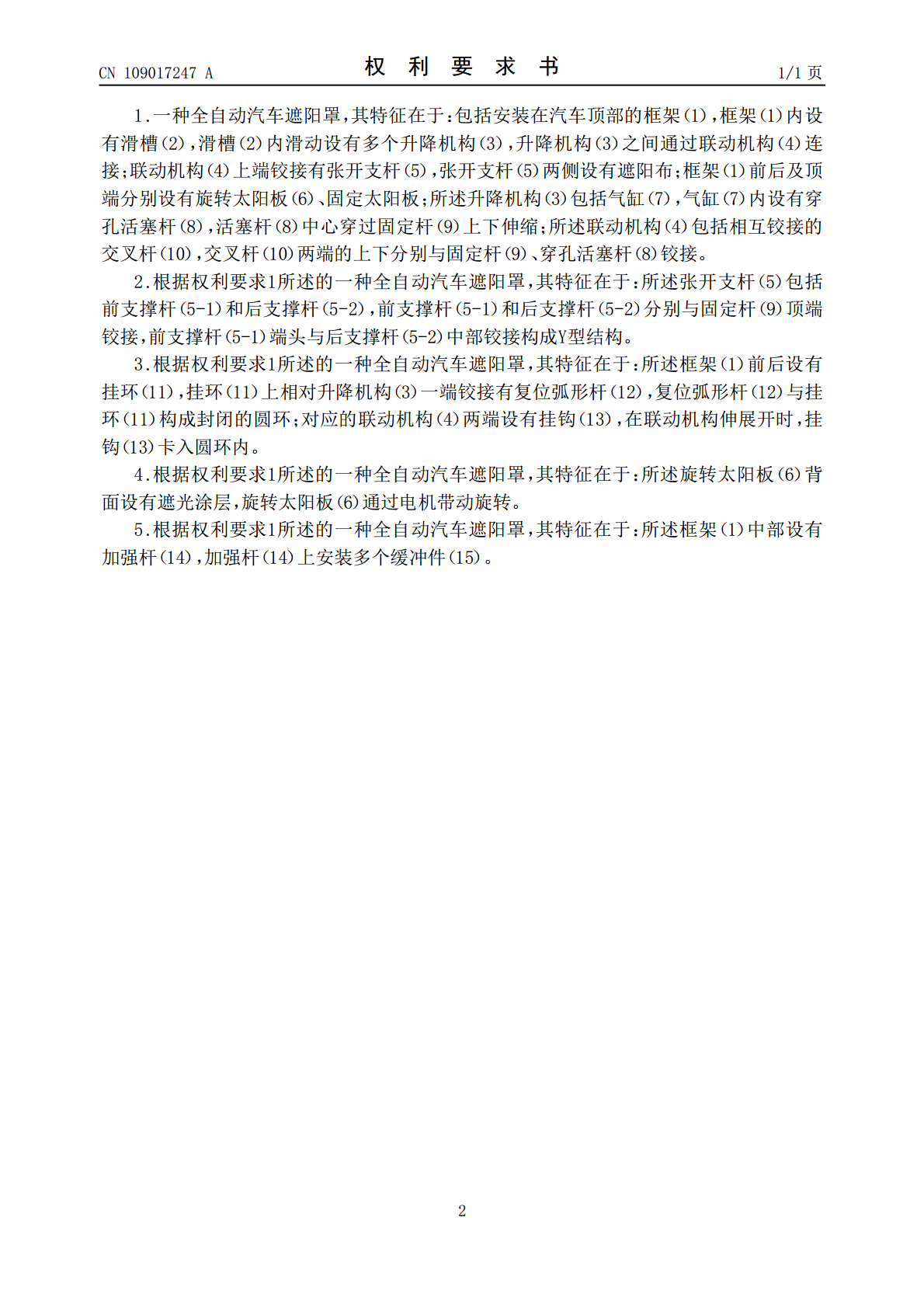

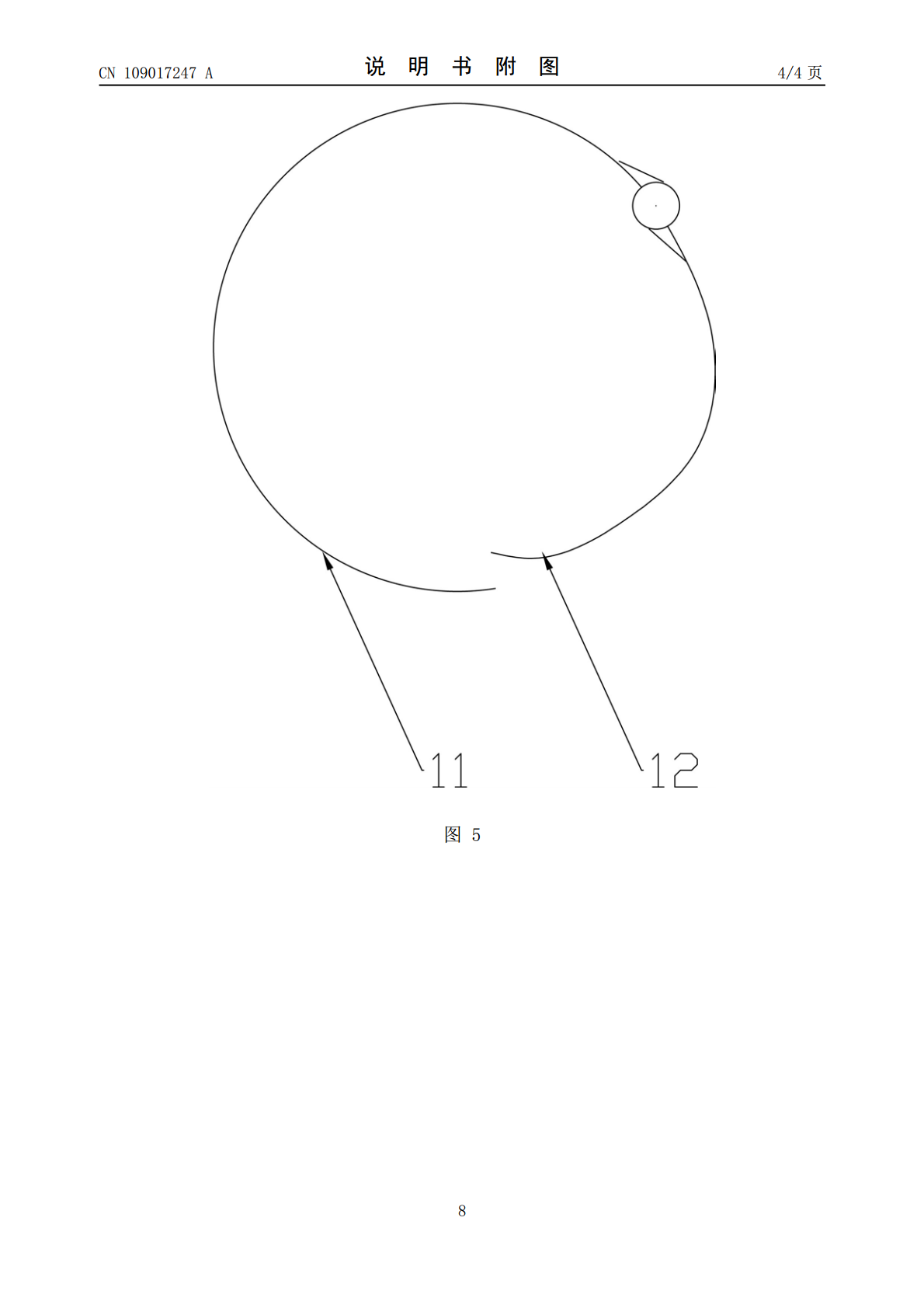

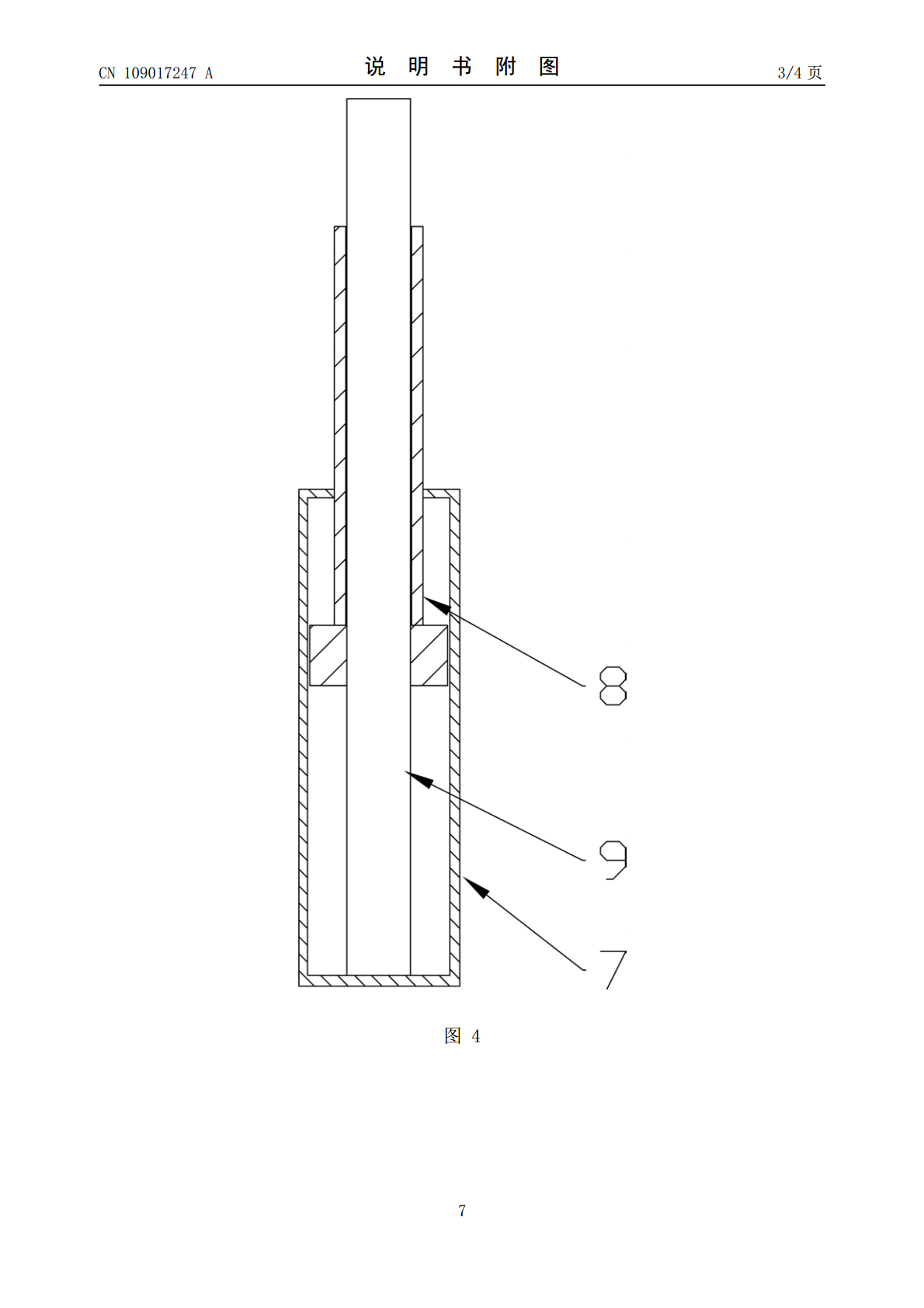

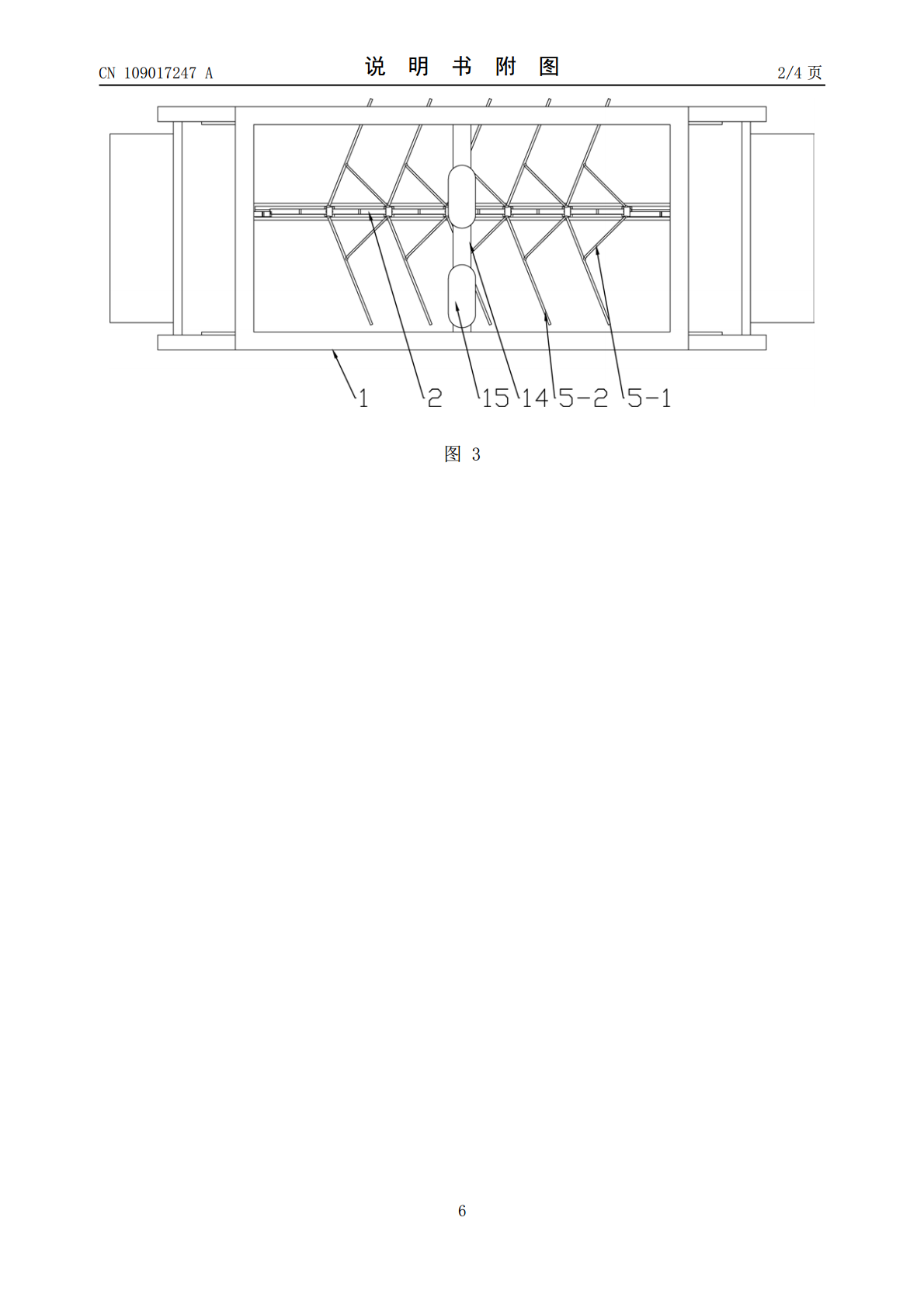

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109017247A(43)申请公布日2018.12.18(21)申请号201710433791.0(22)申请日2017.06.09(71)申请人吴亚利地址443600湖北省宜昌市秭归县茅坪镇兰陵溪村佳兴码头(72)发明人吴亚利(74)专利代理机构宜昌市慧宜专利商标代理事务所(特殊普通合伙)42226代理人夏冬玲(51)Int.Cl.B60J11/04(2006.01)B60R9/045(2006.01)H02J7/35(2006.01)权利要求书1页说明书2页附图4页(54)发明名称一种用于汽车的全自动太阳能遮阳罩(57)摘要一种全自动汽车遮阳罩，包括安装在汽车顶部的框架，框架内设有滑槽，滑槽内滑动设有多个升降机构，升降机构之间通过联动机构连接；联动机构上端铰接有张开支杆，张开支杆两侧设有遮阳布；框架前后及顶端分别设有旋转太阳板、固定太阳板；所述升降机构包括气缸，气缸内设有穿孔活塞杆，活塞杆中心穿过固定杆上下伸缩；所述联动机构包括相互铰接的交叉杆，交叉杆两端的上下分别与固定杆、穿孔活塞杆铰接。本发明提供的一种全自动汽车遮阳罩，通过设置自动控制的升降机构、联动机构等，可实现对汽车遮阳罩的自动控制，节省体力。CN109017247ACN109017247A权利要求书1/1页1.一种全自动汽车遮阳罩，其特征在于：包括安装在汽车顶部的框架（1），框架（1）内设有滑槽（2），滑槽（2）内滑动设有多个升降机构（3），升降机构（3）之间通过联动机构（4）连接；联动机构（4）上端铰接有张开支杆（5），张开支杆（5）两侧设有遮阳布；框架（1）前后及顶端分别设有旋转太阳板（6）、固定太阳板；所述升降机构（3）包括气缸（7），气缸（7）内设有穿孔活塞杆（8），活塞杆（8）中心穿过固定杆（9）上下伸缩；所述联动机构（4）包括相互铰接的交叉杆（10），交叉杆（10）两端的上下分别与固定杆（9）、穿孔活塞杆（8）铰接。2.根据权利要求1所述的一种全自动汽车遮阳罩，其特征在于：所述张开支杆（5）包括前支撑杆（5-1）和后支撑杆（5-2），前支撑杆（5-1）和后支撑杆（5-2）分别与固定杆（9）顶端铰接，前支撑杆（5-1）端头与后支撑杆（5-2）中部铰接构成Y型结构。3.根据权利要求1所述的一种全自动汽车遮阳罩，其特征在于：所述框架（1）前后设有挂环（11），挂环（11）上相对升降机构（3）一端铰接有复位弧形杆（12），复位弧形杆（12）与挂环（11）构成封闭的圆环；对应的联动机构（4）两端设有挂钩（13），在联动机构伸展开时，挂钩（13）卡入圆环内。4.根据权利要求1所述的一种全自动汽车遮阳罩，其特征在于：所述旋转太阳板（6）背面设有遮光涂层，旋转太阳板（6）通过电机带动旋转。5.根据权利要求1所述的一种全自动汽车遮阳罩，其特征在于：所述框架（1）中部设有加强杆（14），加强杆（14）上安装多个缓冲件（15）。2CN109017247A说明书1/2页一种用于汽车的全自动太阳能遮阳罩技术领域[0001]本发明涉及遮阳罩，尤其是一种全自动汽车遮阳罩。背景技术[0002]汽车已经成为一种非常成熟且实用的出行用品，现有汽车的研究不光是内部结构、性能等，还有外部结构及外观设计等。由于环境的影响，在炎热的夏季，汽车容易受到阳光照射导致舒适度降低，而汽车壳体、轮胎等长期受日晒作用性能会大大降低，影响汽车的整体寿命。现有对用于汽车的遮阳装置很多，但一般均需要手动操作，在炎热的夏季非常不方便。发明内容[0003]本发明所要解决的技术问题是提供一种全自动汽车遮阳罩，能够实现自动展开太阳能遮阳罩，不仅可提高效率，还提高能源利用率为解决上述技术问题，本发明所采用的技术方案是：一种全自动汽车遮阳罩，包括安装在汽车顶部的框架，框架内设有滑槽，滑槽内滑动设有多个升降机构，升降机构之间通过联动机构连接；联动机构上端铰接有张开支杆，张开支杆两侧设有遮阳布；框架前后及顶端分别设有旋转太阳板、固定太阳板；所述升降机构包括气缸，气缸内设有穿孔活塞杆，活塞杆中心穿过固定杆上下伸缩；所述联动机构包括相互铰接的交叉杆，交叉杆两端的上下分别与固定杆、穿孔活塞杆铰接。[0004]所述张开支杆包括前支撑杆和后支撑杆，前支撑杆和后支撑杆分别与固定杆顶端铰接，前支撑杆端头与后支撑杆中部铰接构成Y型结构。[0005]所述框架前后设有挂环，挂环上相对升降机构一端铰接有复位弧形杆，复位弧形杆与挂环构成封闭的圆环；对应的联动机构两端设有挂钩，在联动机构伸展开时，挂钩卡入圆环内。[0006]所述旋转太阳板背面设有遮光涂层，旋转太阳板通过电机带动旋转。[0007]所述框架中部设有加强杆，加强杆上安装多个缓冲件。[0008]本发明一种全自动汽车
