一种占用空间少的阳台边角晾衣架.pdf

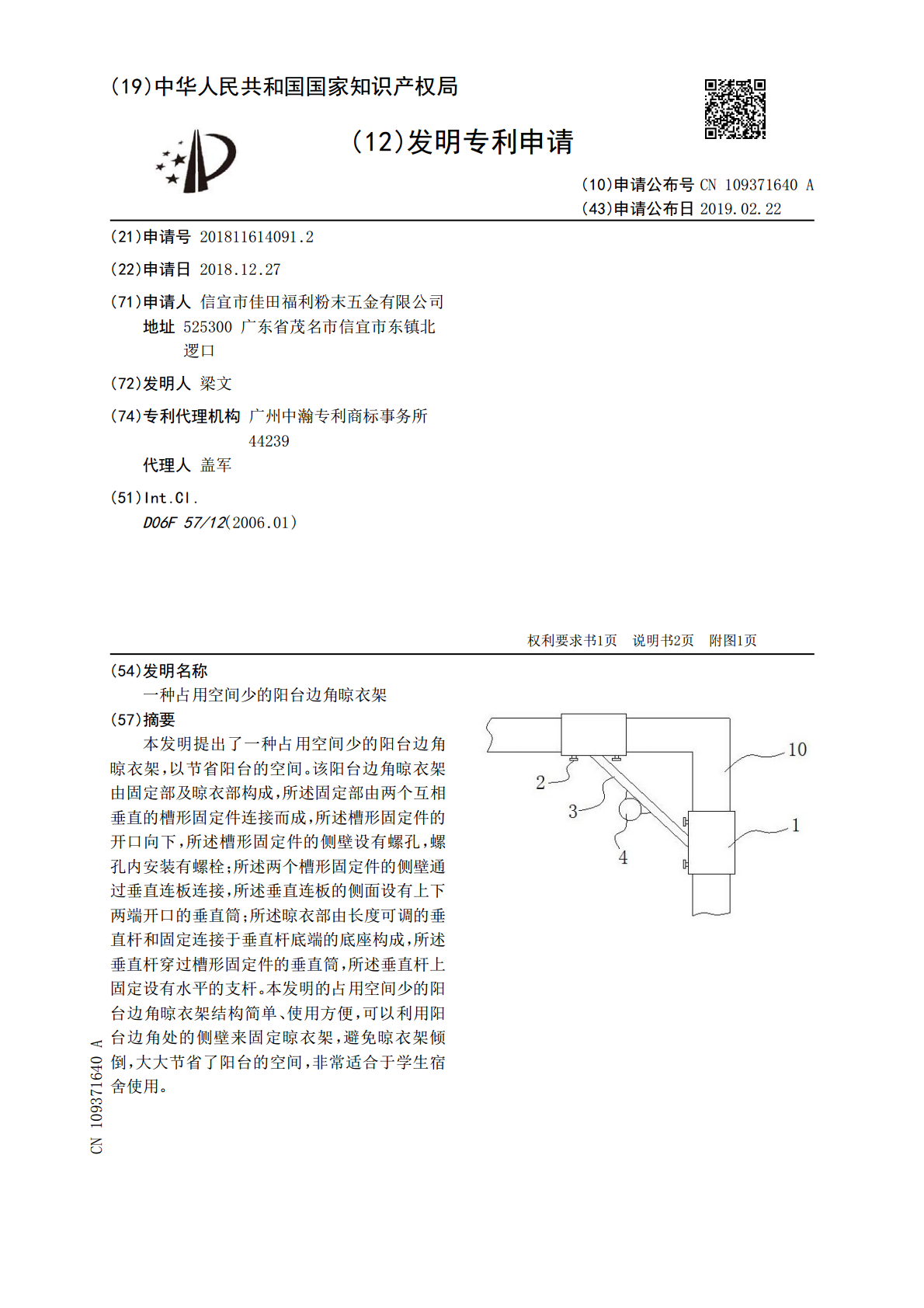

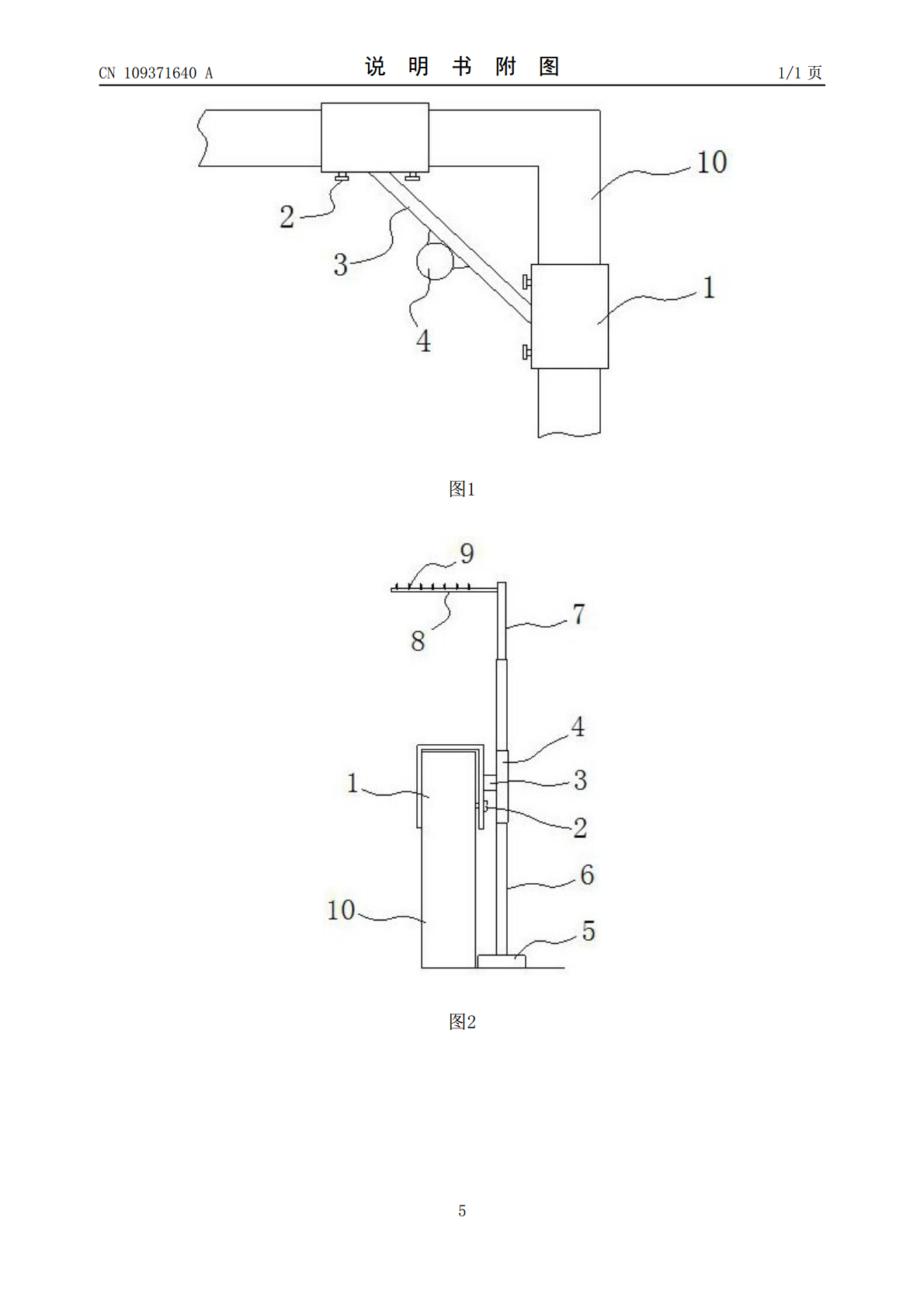

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109371640A(43)申请公布日2019.02.22(21)申请号201811614091.2(22)申请日2018.12.27(71)申请人信宜市佳田福利粉末五金有限公司地址525300广东省茂名市信宜市东镇北逻口(72)发明人梁文(74)专利代理机构广州中瀚专利商标事务所44239代理人盖军(51)Int.Cl.D06F57/12(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种占用空间少的阳台边角晾衣架(57)摘要本发明提出了一种占用空间少的阳台边角晾衣架，以节省阳台的空间。该阳台边角晾衣架由固定部及晾衣部构成，所述固定部由两个互相垂直的槽形固定件连接而成，所述槽形固定件的开口向下，所述槽形固定件的侧壁设有螺孔，螺孔内安装有螺栓；所述两个槽形固定件的侧壁通过垂直连板连接，所述垂直连板的侧面设有上下两端开口的垂直筒；所述晾衣部由长度可调的垂直杆和固定连接于垂直杆底端的底座构成，所述垂直杆穿过槽形固定件的垂直筒，所述垂直杆上固定设有水平的支杆。本发明的占用空间少的阳台边角晾衣架结构简单、使用方便，可以利用阳台边角处的侧壁来固定晾衣架，避免晾衣架倾倒，大大节省了阳台的空间，非常适合于学生宿舍使用。CN109371640ACN109371640A权利要求书1/1页1.一种占用空间少的阳台边角晾衣架，其特征在于由固定部及晾衣部构成，所述固定部由两个互相垂直的槽形固定件连接而成，所述槽形固定件的开口向下，所述槽形固定件的侧壁设有螺孔，螺孔内安装有螺栓；所述两个槽形固定件的侧壁通过垂直连板连接，所述垂直连板的侧面设有上下两端开口的垂直筒；所述晾衣部由长度可调的垂直杆和固定连接于垂直杆底端的底座构成，所述垂直杆穿过槽形固定件的垂直筒，所述垂直杆上固定设有水平的支杆。2.根据权利要求1所述的占用空间少的阳台边角晾衣架，其特征在于所述垂直杆由下部的套管和上部的杆体连接而成，所述套管设有内螺纹，杆体设有外螺纹，套管与杆体通过螺纹配合而连接；所述支杆设置于杆体上。3.根据权利要求1所述的占用空间少的阳台边角晾衣架，其特征在于所述支杆的上部间隔设有若干止动柱。2CN109371640A说明书1/2页一种占用空间少的阳台边角晾衣架技术领域[0001]本发明属于日用品技术领域，具体涉及到一种占用空间少的阳台边角晾衣架。背景技术[0002]在大学或者工厂的宿舍中，很多都是利用阳台天花板上悬吊的晾衣杆来晾晒衣服的，但是由于宿舍人数较多，有时晾衣杆的位置不够用，因此有必要在阳台上设置另外的晾衣架来晾晒衣服。但是，很多晾衣架为了防止倾倒，都设置了较大的底架，底架占用了阳台较多的空间，因此难以被消费者接受。发明内容[0003]本发明的目的是提出一种占用空间少的阳台边角晾衣架，以节省阳台的空间。[0004]本发明的占用空间少的阳台边角晾衣架由固定部及晾衣部构成，所述固定部由两个互相垂直的槽形固定件连接而成，所述槽形固定件的开口向下，所述槽形固定件的侧壁设有螺孔，螺孔内安装有螺栓；所述两个槽形固定件的侧壁通过垂直连板连接，所述垂直连板的侧面设有上下两端开口的垂直筒；所述晾衣部由长度可调的垂直杆和固定连接于垂直杆底端的底座构成，所述垂直杆穿过槽形固定件的垂直筒，所述垂直杆上固定设有水平的支杆。[0005]在使用时，将两个槽形固定件分别放置于阳台边角处的两条侧壁上，并向阳台侧壁方向旋紧螺栓，从而将两个槽形固定件分别与阳台边角处的两条侧壁固定连接；然后可以根据实际需要来调节垂直杆的长度，将晾衣部调节到合适高度，避免衣物的底部接触到地面。由于晾衣部是通过槽形固定件固定于阳台边角处的两条侧壁处的，因此即使底座面积较小，也不会倾倒，所以节省了阳台的空间。[0006]进一步地，所述垂直杆由下部的套管和上部的杆体连接而成，所述套管设有内螺纹，杆体设有外螺纹，套管与杆体通过螺纹配合而连接；所述支杆设置于杆体上。通过转动杆体的方式即可调节垂直杆的高度，另外，还可以将挂有衣服的支杆转动至阳台外面，不仅可以更好地晒到太阳，还可以进一步节省阳台内部空间。[0007]进一步地，所述支杆的上部间隔设有若干止动柱，衣架挂在支杆上，由于止动柱的阻隔，使得衣架无法沿着支杆的轴向移动，从而避免了在吹风时，衣服都挤压在一起而难以晒干的问题。[0008]本发明的占用空间少的阳台边角晾衣架结构简单、使用方便，可以利用阳台边角处的侧壁来固定晾衣架，避免晾衣架倾倒，大大节省了阳台的空间，非常适合于学生宿舍使用。附图说明[0009]图1是实施例1中的固定部的俯视图。[0010]图2是实施例1的阳台边角晾衣架的侧视图（只画出了一个槽形固定件）。3CN109371640A说明书2/2页[0011]附图标示：1、槽形
