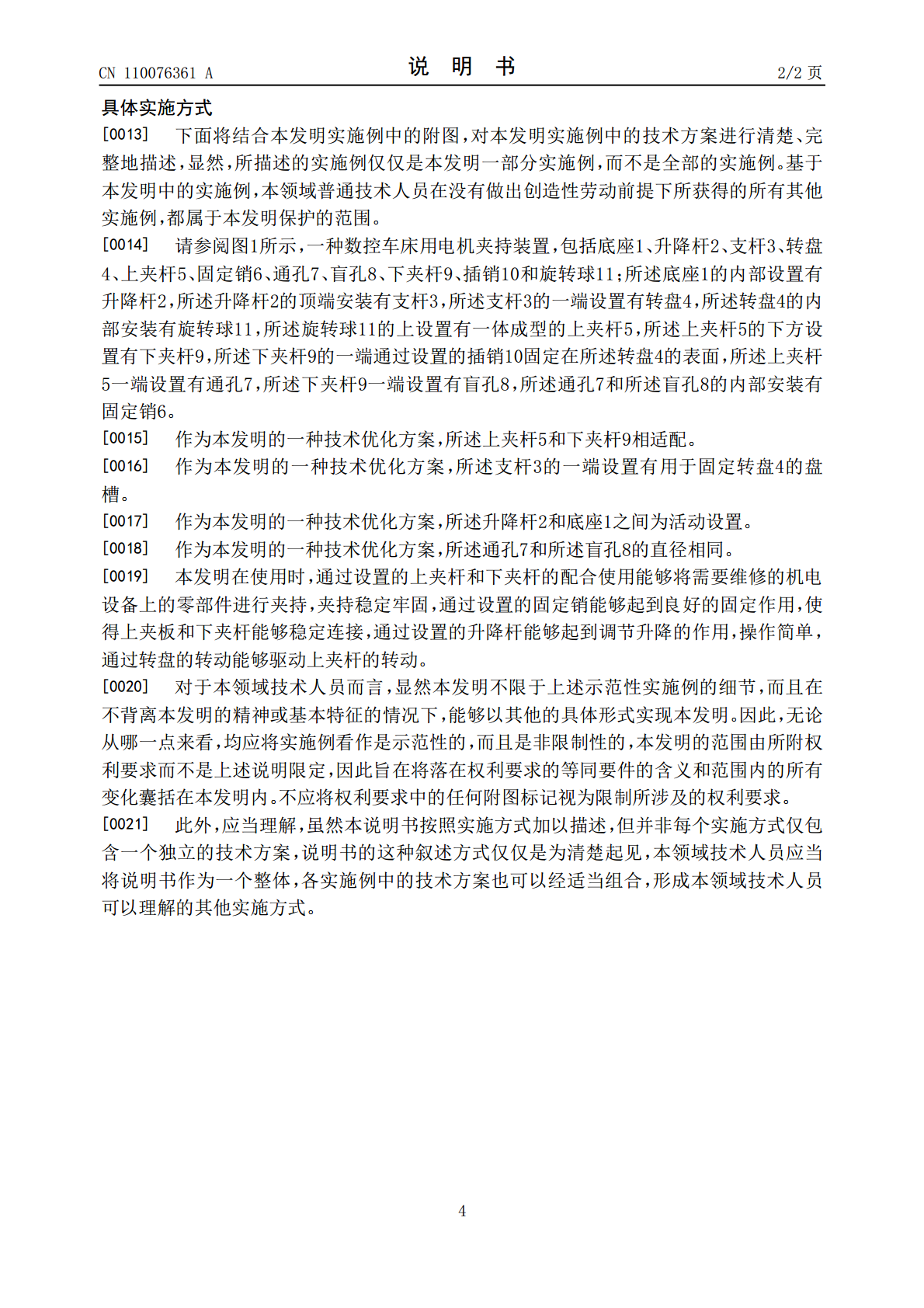

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110076361A(43)申请公布日2019.08.02(21)申请号201910391517.0(22)申请日2019.05.10(71)申请人颖德精密机械（南京）有限公司地址211500江苏省南京市六合区雄州街道神冈路8号(72)发明人庄家豪陈永刚叶勇胡康(51)Int.Cl.B23B25/00(2006.01)B23Q3/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种数控车床用电机夹持装置(57)摘要本发明公开了一种数控车床用电机夹持装置，包括底座、升降杆、支杆、转盘、上夹杆、固定销、通孔、盲孔、下夹杆、插销和旋转球；所述底座的内部设置有升降杆，所述升降杆的顶端安装有支杆，所述支杆的一端设置有转盘，所述转盘的内部安装有旋转球，所述旋转球的上设置有一体成型的上夹杆，所述上夹杆的下方设置有下夹杆，所述下夹杆的一端通过设置的插销固定在所述转盘的表面，所述上夹杆一端设置有通孔，所述下夹杆一端设置有盲孔，所述通孔和所述盲孔的内部安装有固定销。操作简单，通过转盘的转动能够驱动上夹杆的转动，该装置结构连接紧凑，操作性强，通过设置的旋转球能够带动下夹杆的转动，从而起到适当调节上夹杆和下夹杆的夹持作用。CN110076361ACN110076361A权利要求书1/1页1.一种数控车床用电机夹持装置，包括底座（1）、升降杆（2）、支杆（3）、转盘（4）、上夹杆（5）、固定销（6）、通孔（7）、盲孔（8）、下夹杆（9）、插销（10）和旋转球（11）；其特征在于：所述底座（1）的内部设置有升降杆（2），所述升降杆（2）的顶端安装有支杆（3），所述支杆（3）的一端设置有转盘（4），所述转盘（4）的内部安装有旋转球（11），所述旋转球（11）的上设置有一体成型的上夹杆（5），所述上夹杆（5）的下方设置有下夹杆（9），所述下夹杆（9）的一端通过设置的插销（10）固定在所述转盘（4）的表面，所述上夹杆（5）一端设置有通孔（7），所述下夹杆（9）一端设置有盲孔（8），所述通孔（7）和所述盲孔（8）的内部安装有固定销（6）。2.根据权利要求1所述的一种数控车床用电机夹持装置，其特征在于：所述上夹杆（5）和下夹杆（9）相适配。3.根据权利要求1所述的一种数控车床用电机夹持装置，其特征在于：所述支杆（3）的一端设置有用于固定转盘（4）的盘槽。4.根据权利要求1所述的一种数控车床用电机夹持装置，其特征在于：所述升降杆（2）和底座（1）之间为活动设置。5.根据权利要求1所述的一种数控车床用电机夹持装置，其特征在于：所述通孔（7）和所述盲孔（8）的直径相同。2CN110076361A说明书1/2页一种数控车床用电机夹持装置技术领域[0001]本发明涉及一种夹持装置，具体为一种数控车床用电机夹持装置，属于电机设备技术领域。背景技术[0002]电机在电路中是用字母M表示，它的主要作用是产生驱动转矩，作为用电器或各种机械的动力源，发电机在电路中用字母G表示，它的主要作用是利用机械能转化为电能。[0003]现有的机电设备在维修的时候夹持不牢固，容易松动，给在维修的人员带来了不便捷，不能够省时省力的完成机电设备的维修。发明内容[0004]本发明的目的就在于为了解决上述现有的机电设备在维修的时候夹持不牢固，容易松动，给在维修的人员带来了不便捷，不能够省时省力的完成机电设备的维修的问题，而提供一种数控车床用电机夹持装置。[0005]本发明通过以下技术方案来实现上述目的，一种数控车床用电机夹持装置，包括底座、升降杆、支杆、转盘、上夹杆、固定销、通孔、盲孔、下夹杆、插销和旋转球；所述底座的内部设置有升降杆，所述升降杆的顶端安装有支杆，所述支杆的一端设置有转盘，所述转盘的内部安装有旋转球，所述旋转球的上设置有一体成型的上夹杆，所述上夹杆的下方设置有下夹杆，所述下夹杆的一端通过设置的插销固定在所述转盘的表面，所述上夹杆一端设置有通孔，所述下夹杆一端设置有盲孔，所述通孔和所述盲孔的内部安装有固定销。[0006]优选的，所述上夹杆和下夹杆相适配。[0007]优选的，所述支杆的一端设置有用于固定转盘的盘槽。[0008]优选的，所述升降杆和底座之间为活动设置。[0009]优选的，所述通孔和所述盲孔的直径相同。[0010]与现有技术相比，本发明的有益效果是：通过设置的上夹杆和下夹杆的配合使用能够将需要维修的机电设备上的零部件进行夹持，夹持稳定牢固，通过设置的固定销能够起到良好的固定作用，使得上夹板和下夹杆能够稳定连接，通过设置的升降杆能够起到调节升降的作用，操作简单，通过转盘的转动能够驱动上夹杆的转动，该装置结构连接紧凑，操作性强，通过设置的旋转球能够带动下夹杆的转动，从而起到适当调节上夹杆
