一种用于地基建设桩基打桩设备.pdf

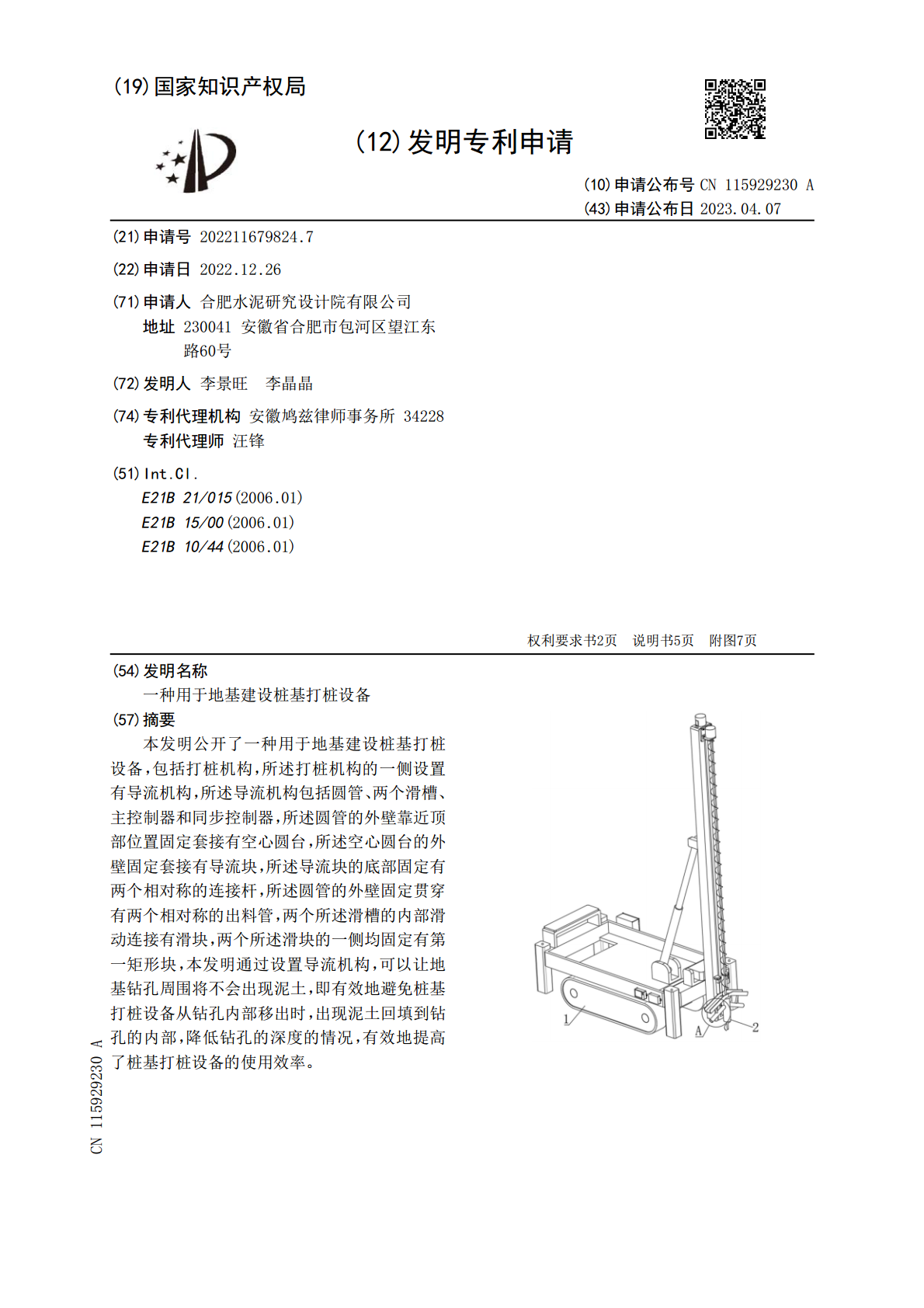

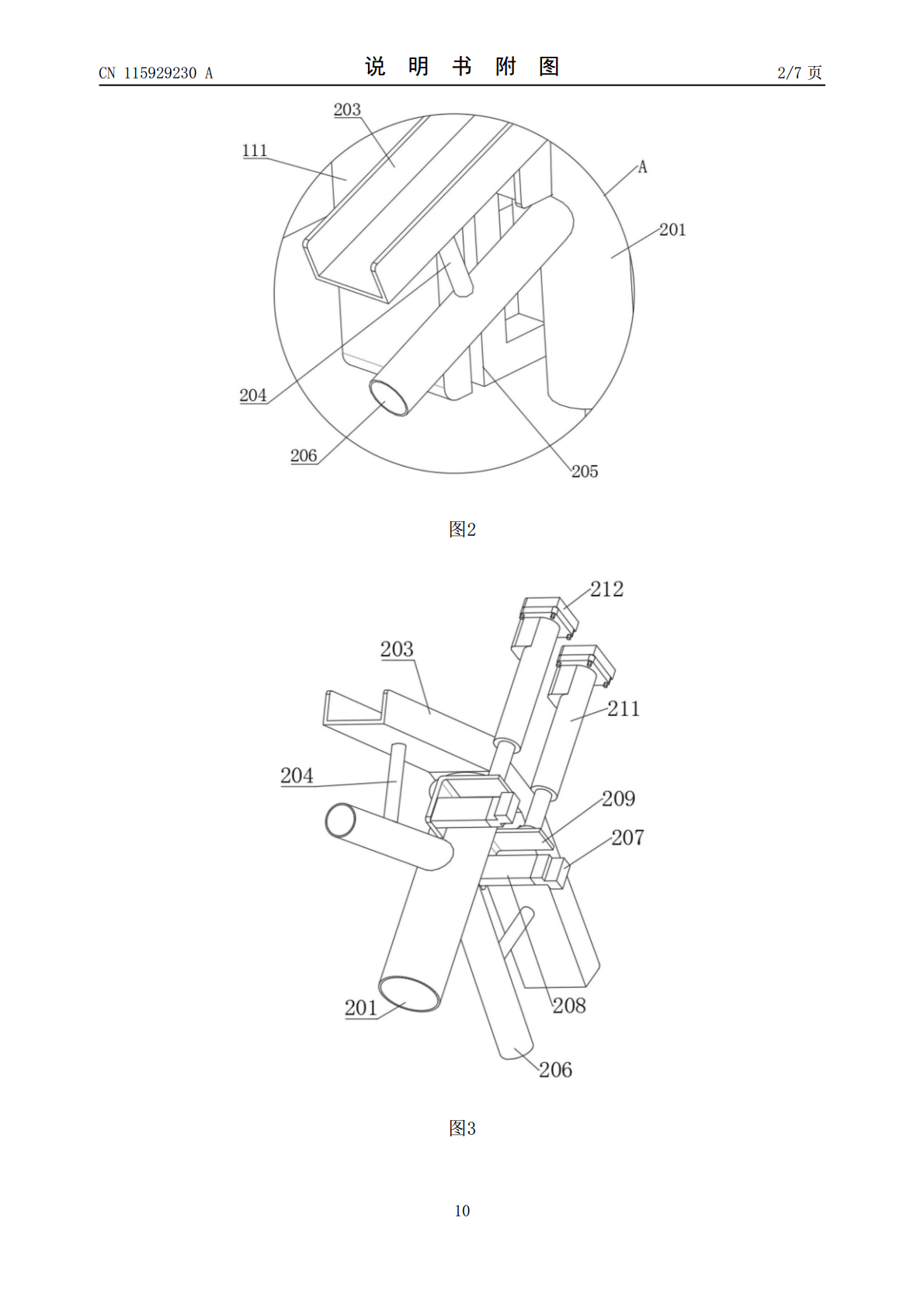

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115929230A(43)申请公布日2023.04.07(21)申请号202211679824.7(22)申请日2022.12.26(71)申请人合肥水泥研究设计院有限公司地址230041安徽省合肥市包河区望江东路60号(72)发明人李景旺李晶晶(74)专利代理机构安徽鸠兹律师事务所34228专利代理师汪锋(51)Int.Cl.E21B21/015(2006.01)E21B15/00(2006.01)E21B10/44(2006.01)权利要求书2页说明书5页附图7页(54)发明名称一种用于地基建设桩基打桩设备(57)摘要本发明公开了一种用于地基建设桩基打桩设备，包括打桩机构，所述打桩机构的一侧设置有导流机构，所述导流机构包括圆管、两个滑槽、主控制器和同步控制器，所述圆管的外壁靠近顶部位置固定套接有空心圆台，所述空心圆台的外壁固定套接有导流块，所述导流块的底部固定有两个相对称的连接杆，所述圆管的外壁固定贯穿有两个相对称的出料管，两个所述滑槽的内部滑动连接有滑块，两个所述滑块的一侧均固定有第一矩形块，本发明通过设置导流机构，可以让地基钻孔周围将不会出现泥土，即有效地避免桩基打桩设备从钻孔内部移出时，出现泥土回填到钻孔的内部，降低钻孔的深度的情况，有效地提高了桩基打桩设备的使用效率。CN115929230ACN115929230A权利要求书1/2页1.一种用于地基建设桩基打桩设备，其特征在于：包括打桩机构（1），所述打桩机构（1）的一侧设置有导流机构（2）；所述导流机构（2）包括圆管（201）、两个滑槽（205）、主控制器（213）和同步控制器（214），所述圆管（201）的外壁靠近顶部位置固定套接有空心圆台（202），所述空心圆台（202）的外壁固定套接有导流块（203），所述导流块（203）的底部固定有两个相对称的连接杆（204），所述圆管（201）的外壁固定贯穿有两个相对称的出料管（206），两个所述滑槽（205）的内部滑动连接有滑块（207），两个所述滑块（207）的一侧均固定有第一矩形块（208），两个所述第一矩形块（208）的一侧均固定有L型板（209），两个所述L型板（209）的顶部均安装有圆板（210），两个所述圆板（210）的顶部均固定有电推杆（211），两个所述电推杆（211）的顶部均安装有第二矩形块（212）。2.根据权利要求1所述的用于地基建设桩基打桩设备，其特征在于：两个所述连接杆（204）的顶端分别与两个出料管（206）的外壁相固定，所述主控制器（213）与同步控制器（214）电性连接，所述同步控制器（214）均与两个电推杆（211）的电性连接，所述圆管（201）的外壁分别与两个L型板（209）的相对一面相固定。3.根据权利要求1所述的用于地基建设桩基打桩设备，其特征在于：所述打桩机构（1）包括履带式移动车（101），所述履带式移动车（101）的顶部固定有放置台（102），所述主控制器（213）安装在放置台（102）的正表面，所述同步控制器（214）安装在放置台（102）的正表面，所述放置台（102）的四角均固定有单孔凹型块（103），所述放置台（102）的顶部靠近另一侧边缘处固定有U型架（104），所述U型架（104）的顶部安装有橡胶垫（105），所述放置台（102）的内壁底部固定有第一U型块（106）。4.根据权利要求3所述的用于地基建设桩基打桩设备，其特征在于：所述放置台（102）的一侧设置有矩形柱（111），所述矩形柱（111）的另一侧和放置台（102）的顶部均固定有第二U型块（107），所述第一U型块（106）的内部和两个第二U型块（107）的内部均固定有转杆（108），其中一个所述转杆（108）的外表面转动连接有连接块（109），所述连接块（109）的一侧与矩形柱（111）的另一侧相固定。5.根据权利要求4所述的用于地基建设桩基打桩设备，其特征在于：另两个所述转杆（108）的外表面之间转动连接有第一液压杆（110），所述矩形柱（111）的一侧开设有T型孔（112），两个所述滑槽（205）均开设于矩形柱（111）的底部，所述T型孔（112）的内部滑动连接有T型块（113），所述矩形柱（111）的顶部安装有第一电机（114），所述T型孔（112）的内壁底部通过第一轴承转动连接有螺纹杆（115）。6.根据权利要求5所述的用于地基建设桩基打桩设备，其特征在于：所述螺纹杆（115）的顶端螺纹贯穿T型块（113）的底部，所述螺纹杆（115）的顶端活动贯穿T型孔（112）的内壁顶部，所述螺纹杆（115）的顶端与第一电机（114）的输出端相固定，两个所述第二矩形块（212）的另一侧均与矩形柱（111）的一侧相固定，所述T型块（113）的一侧固
