一种高效型圆锥破碎机.pdf

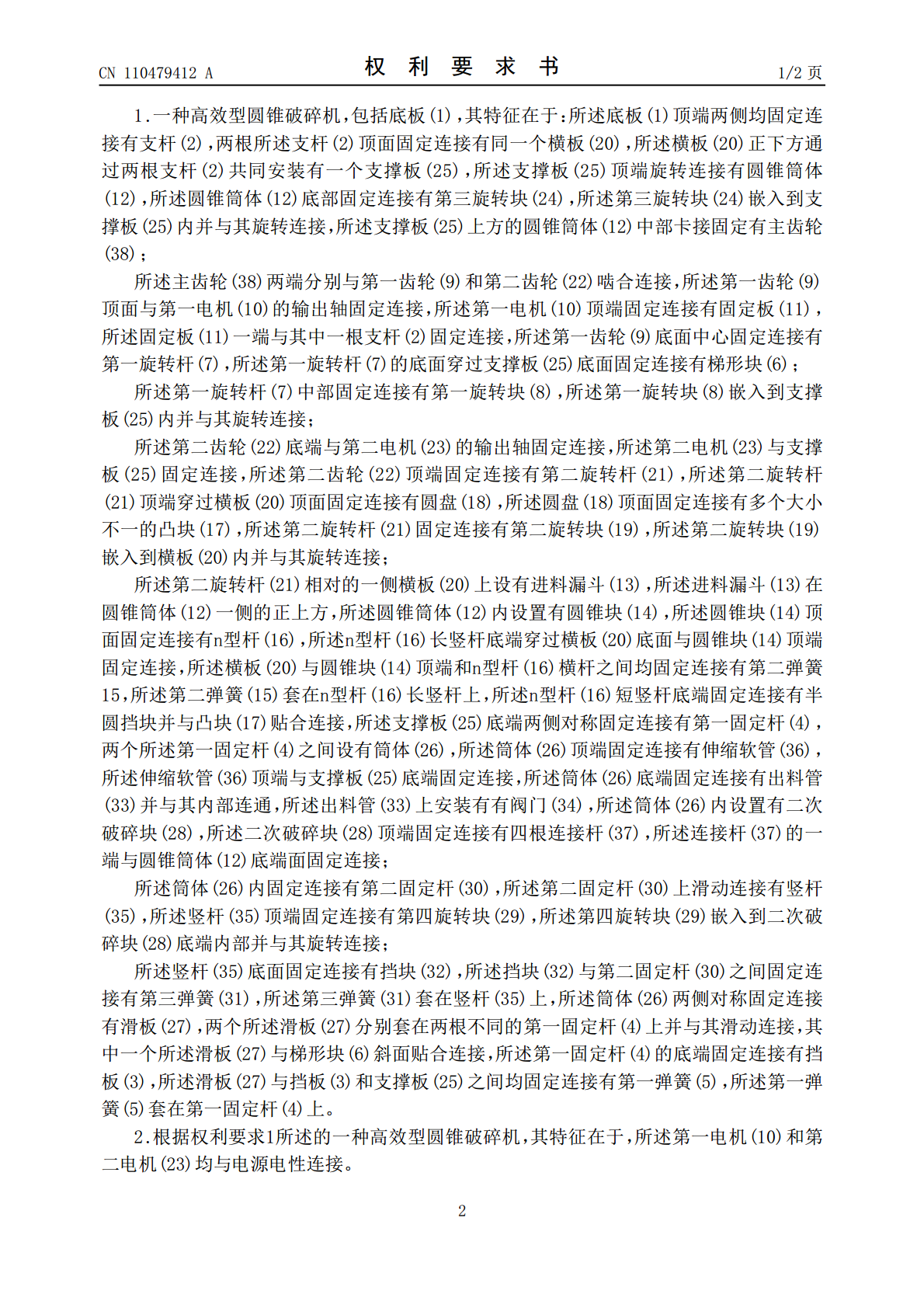

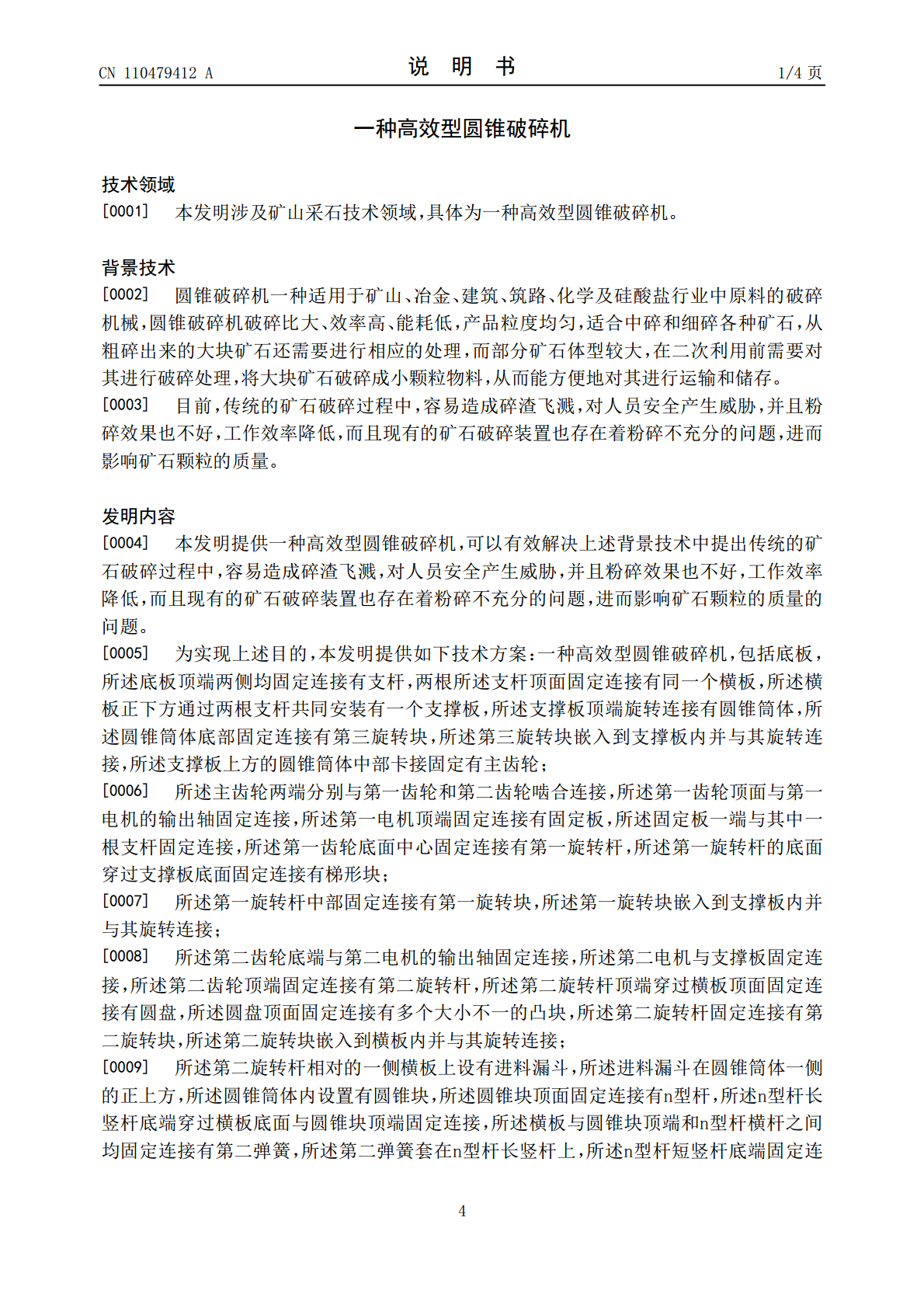

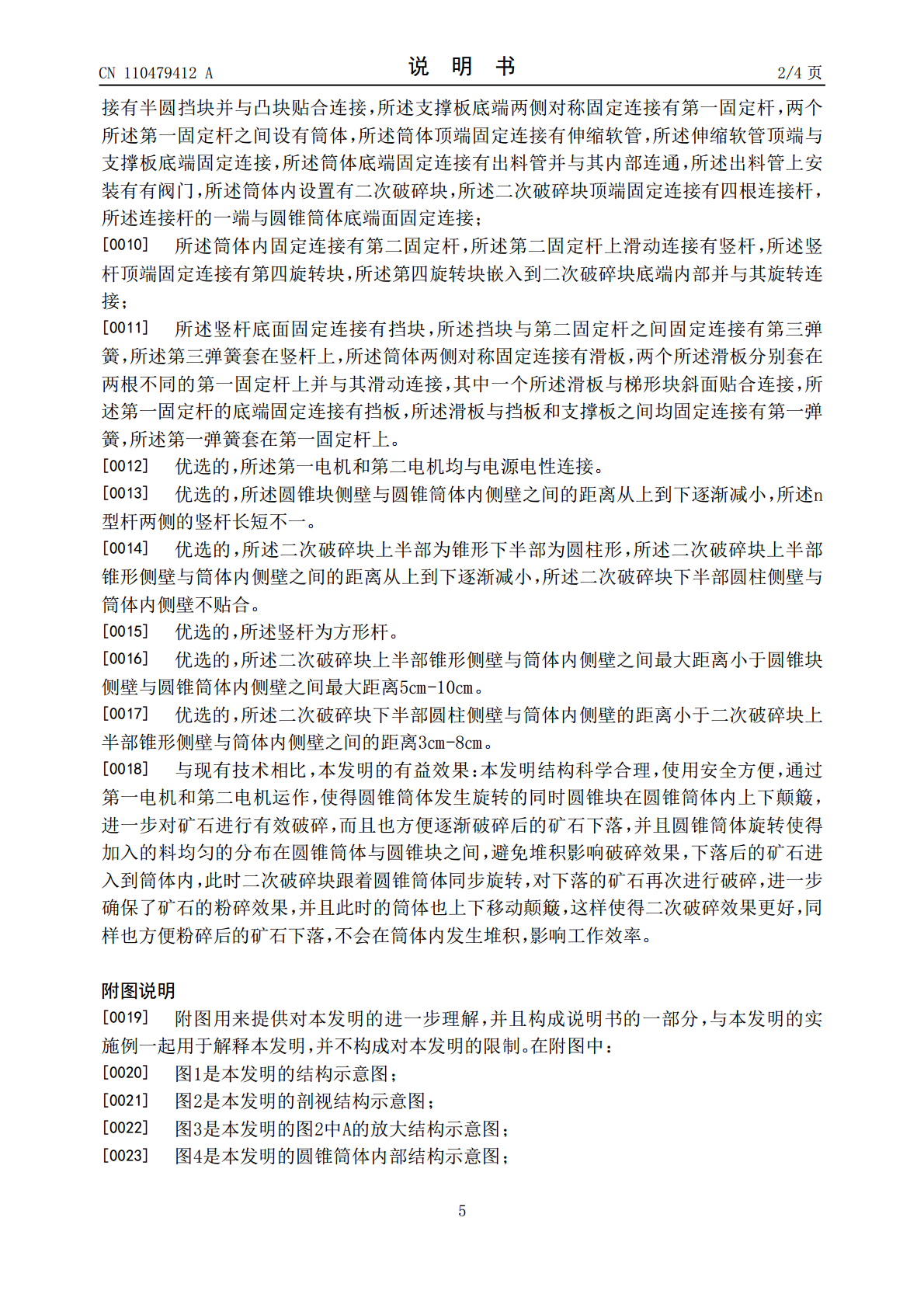

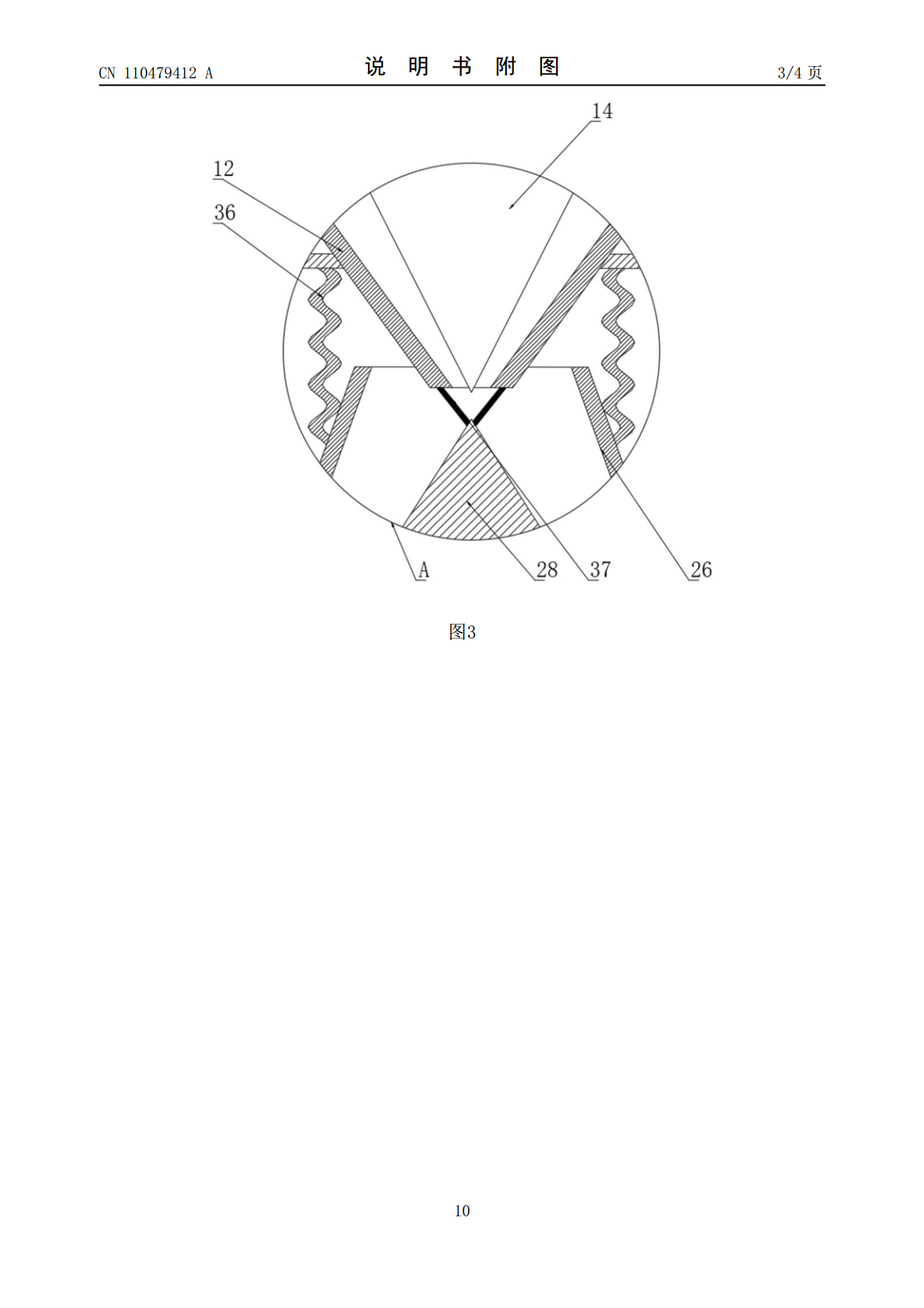

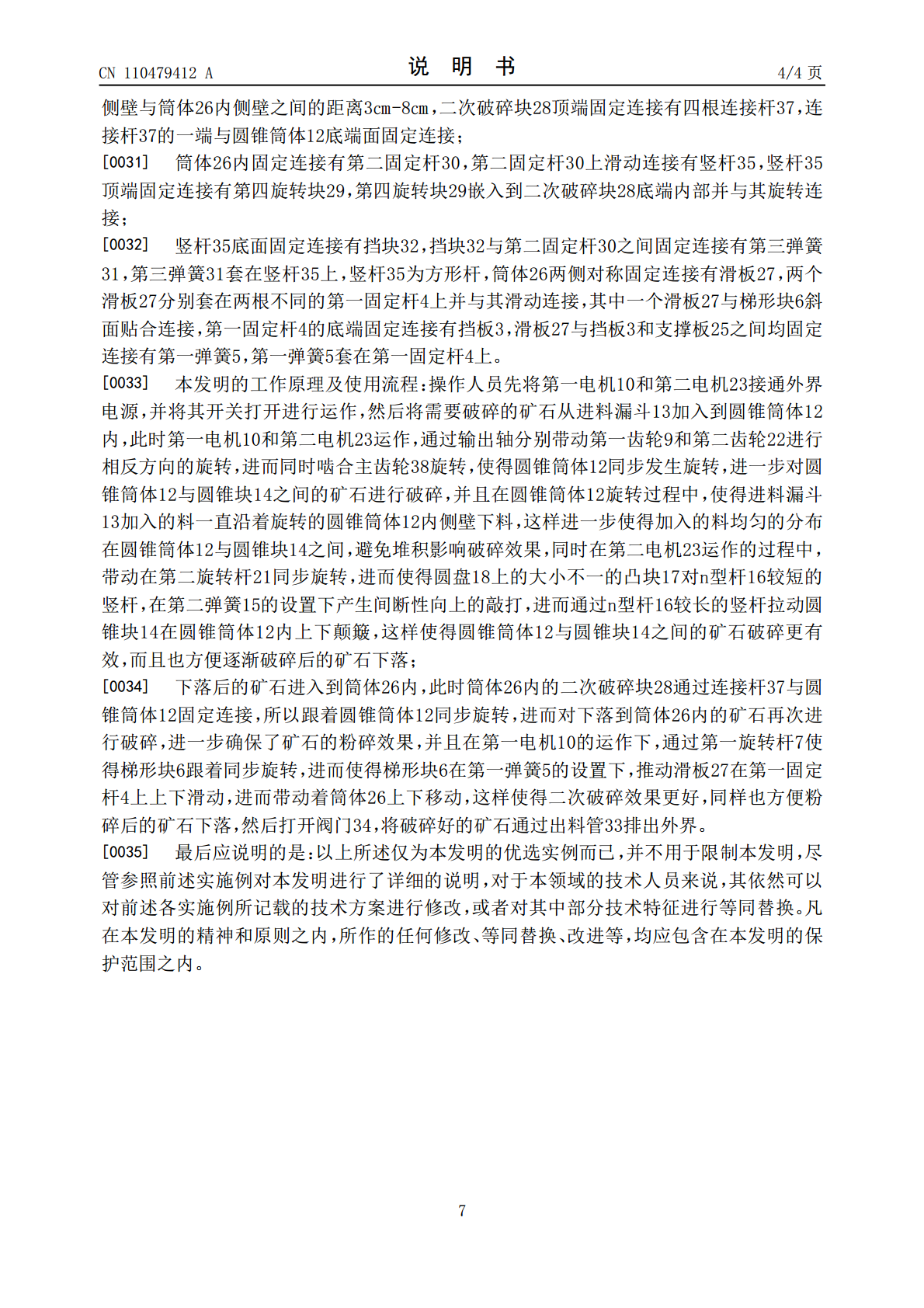

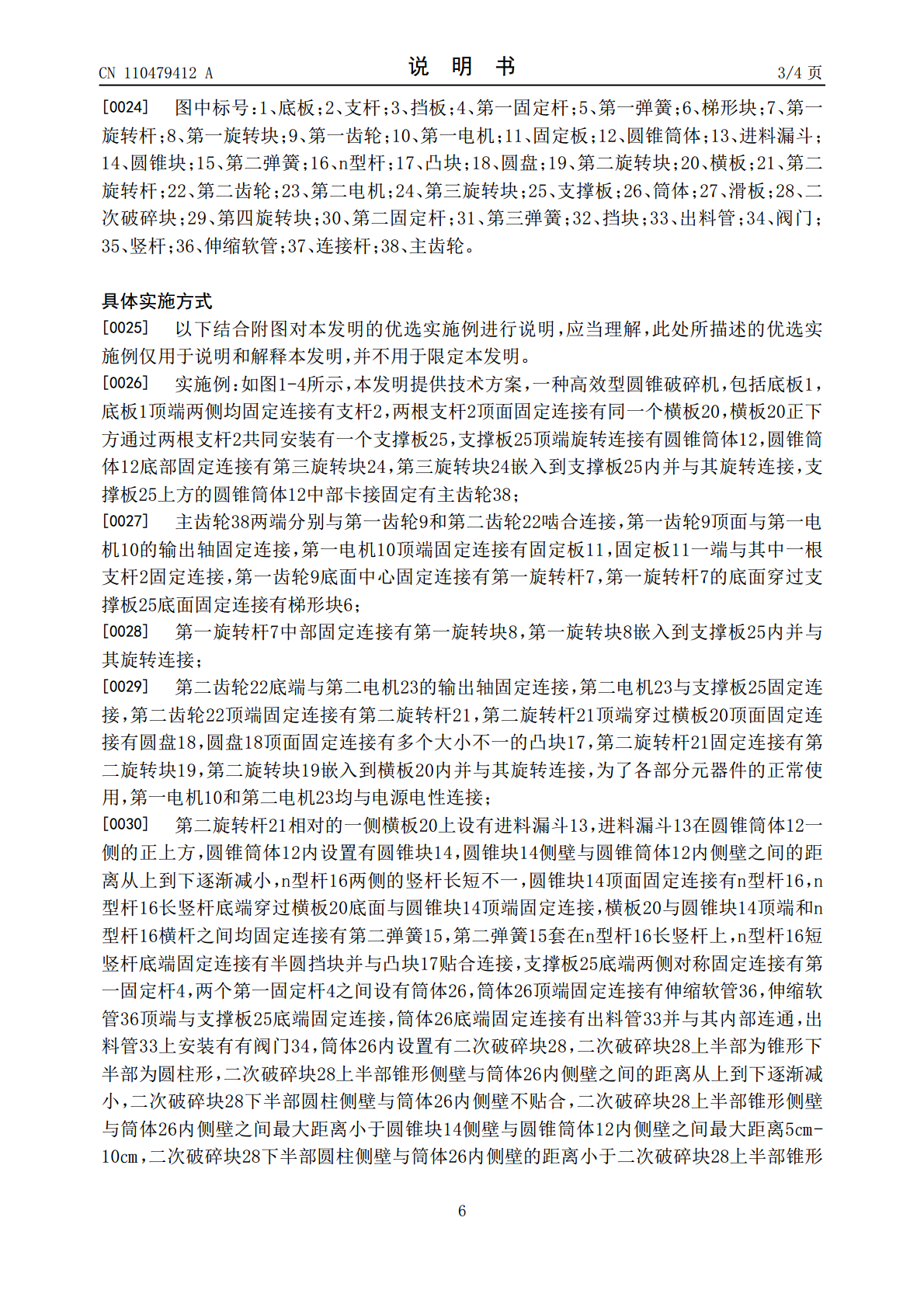

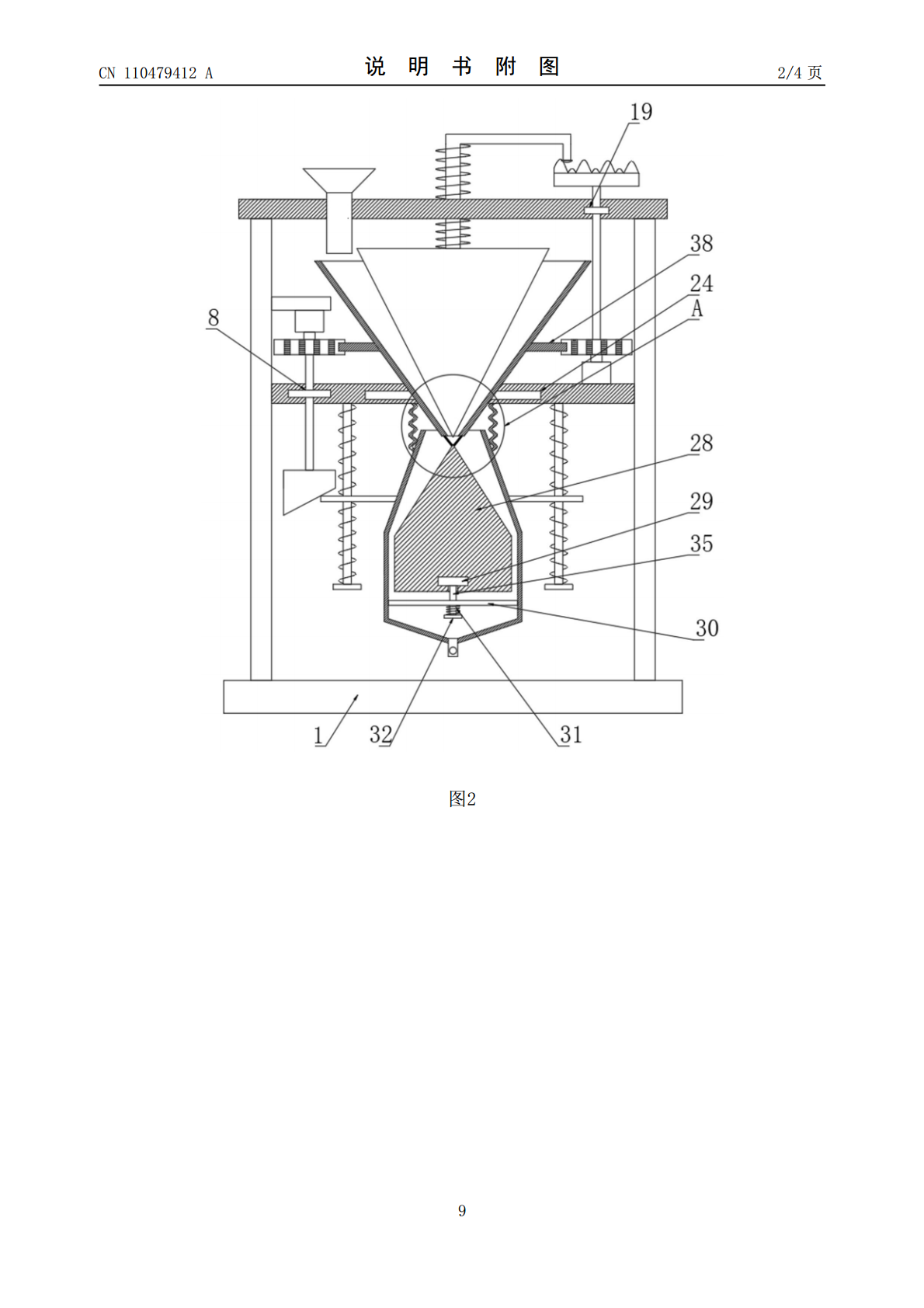

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110479412A(43)申请公布日2019.11.22(21)申请号201910795649.X(22)申请日2019.08.27(71)申请人湖南柿竹园有色金属有限责任公司地址423000湖南省郴州市苏仙区白露塘镇东河东路(72)发明人周启明(74)专利代理机构北京众合诚成知识产权代理有限公司11246代理人李宝硕(51)Int.Cl.B02C2/10(2006.01)权利要求书2页说明书4页附图4页(54)发明名称一种高效型圆锥破碎机(57)摘要本发明公开了一种高效型圆锥破碎机，包括底板，所述底板顶端两侧均固定连接有支杆，两根所述支杆顶面固定连接有同一个横板，所述横板正下方通过两根支杆共同安装有一个支撑板，所述支撑板顶端旋转连接有圆锥筒体，所述圆锥筒体底部固定连接有第三旋转块，所述第三旋转块嵌入到支撑板内并与其旋转连接，所述支撑板上方的圆锥筒体中部卡接固定有主齿轮，本发明结构科学合理，使用安全方便，通过第一电机和第二电机运作，使得圆锥筒体发生旋转的同时圆锥块在圆锥筒体内上下颠簸，进一步对矿石进行有效破碎，而且也方便逐渐破碎后的矿石下落，圆锥筒体旋转使得加入的料均匀的分布在圆锥筒体与圆锥块之间，避免堆积影响破碎效果。CN110479412ACN110479412A权利要求书1/2页1.一种高效型圆锥破碎机，包括底板(1)，其特征在于：所述底板(1)顶端两侧均固定连接有支杆(2)，两根所述支杆(2)顶面固定连接有同一个横板(20)，所述横板(20)正下方通过两根支杆(2)共同安装有一个支撑板(25)，所述支撑板(25)顶端旋转连接有圆锥筒体(12)，所述圆锥筒体(12)底部固定连接有第三旋转块(24)，所述第三旋转块(24)嵌入到支撑板(25)内并与其旋转连接，所述支撑板(25)上方的圆锥筒体(12)中部卡接固定有主齿轮(38)；所述主齿轮(38)两端分别与第一齿轮(9)和第二齿轮(22)啮合连接，所述第一齿轮(9)顶面与第一电机(10)的输出轴固定连接，所述第一电机(10)顶端固定连接有固定板(11)，所述固定板(11)一端与其中一根支杆(2)固定连接，所述第一齿轮(9)底面中心固定连接有第一旋转杆(7)，所述第一旋转杆(7)的底面穿过支撑板(25)底面固定连接有梯形块(6)；所述第一旋转杆(7)中部固定连接有第一旋转块(8)，所述第一旋转块(8)嵌入到支撑板(25)内并与其旋转连接；所述第二齿轮(22)底端与第二电机(23)的输出轴固定连接，所述第二电机(23)与支撑板(25)固定连接，所述第二齿轮(22)顶端固定连接有第二旋转杆(21)，所述第二旋转杆(21)顶端穿过横板(20)顶面固定连接有圆盘(18)，所述圆盘(18)顶面固定连接有多个大小不一的凸块(17)，所述第二旋转杆(21)固定连接有第二旋转块(19)，所述第二旋转块(19)嵌入到横板(20)内并与其旋转连接；所述第二旋转杆(21)相对的一侧横板(20)上设有进料漏斗(13)，所述进料漏斗(13)在圆锥筒体(12)一侧的正上方，所述圆锥筒体(12)内设置有圆锥块(14)，所述圆锥块(14)顶面固定连接有n型杆(16)，所述n型杆(16)长竖杆底端穿过横板(20)底面与圆锥块(14)顶端固定连接，所述横板(20)与圆锥块(14)顶端和n型杆(16)横杆之间均固定连接有第二弹簧15，所述第二弹簧(15)套在n型杆(16)长竖杆上，所述n型杆(16)短竖杆底端固定连接有半圆挡块并与凸块(17)贴合连接，所述支撑板(25)底端两侧对称固定连接有第一固定杆(4)，两个所述第一固定杆(4)之间设有筒体(26)，所述筒体(26)顶端固定连接有伸缩软管(36)，所述伸缩软管(36)顶端与支撑板(25)底端固定连接，所述筒体(26)底端固定连接有出料管(33)并与其内部连通，所述出料管(33)上安装有有阀门(34)，所述筒体(26)内设置有二次破碎块(28)，所述二次破碎块(28)顶端固定连接有四根连接杆(37)，所述连接杆(37)的一端与圆锥筒体(12)底端面固定连接；所述筒体(26)内固定连接有第二固定杆(30)，所述第二固定杆(30)上滑动连接有竖杆(35)，所述竖杆(35)顶端固定连接有第四旋转块(29)，所述第四旋转块(29)嵌入到二次破碎块(28)底端内部并与其旋转连接；所述竖杆(35)底面固定连接有挡块(32)，所述挡块(32)与第二固定杆(30)之间固定连接有第三弹簧(31)，所述第三弹簧(31)套在竖杆(35)上，所述筒体(26)两侧对称固定连接有滑板(27)，两个所述滑板(27)分别套在两根不同的第一固定杆(4)上并与其滑动连接，其中一个所述滑板(27)与梯形块(6)斜面贴合连
