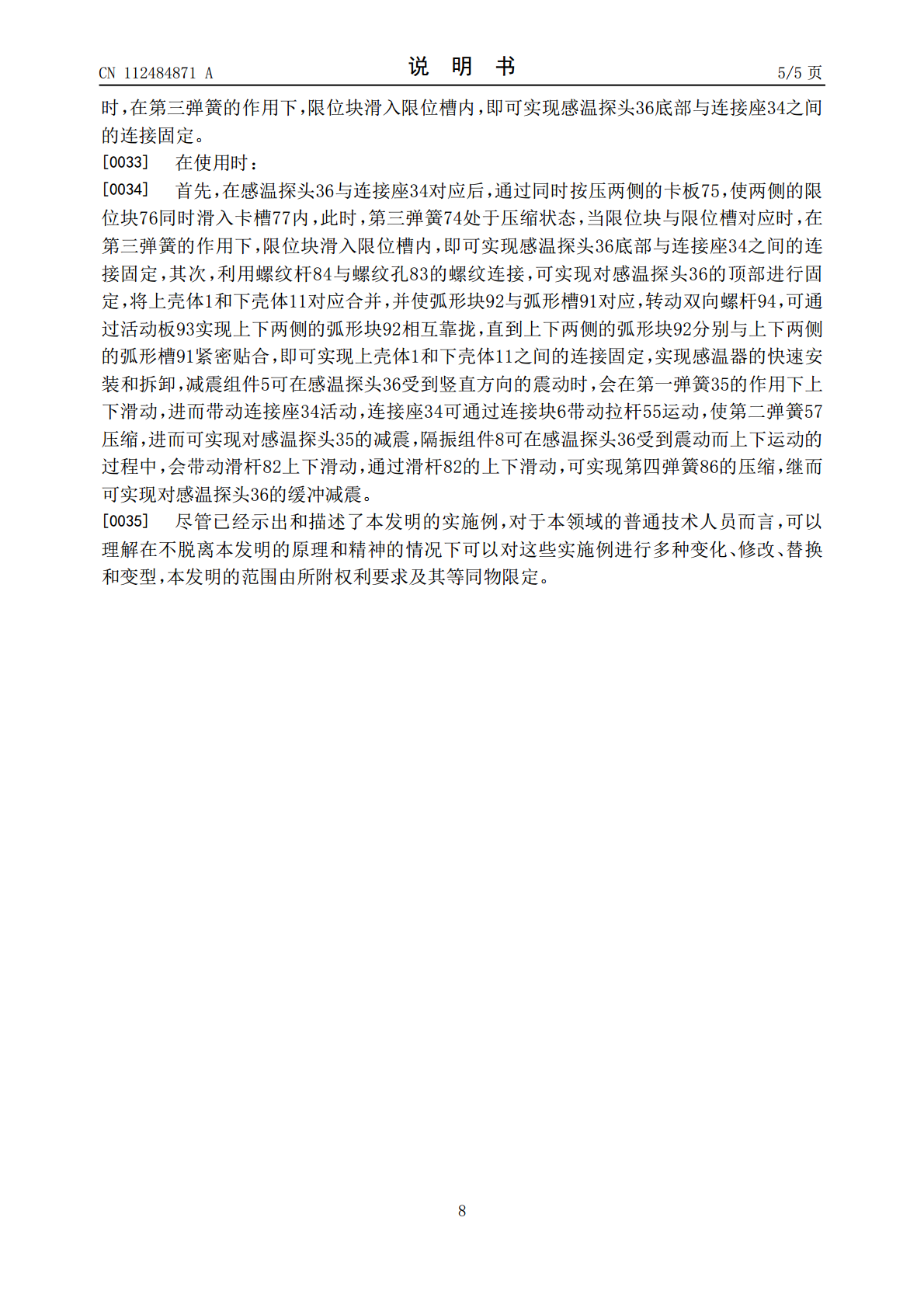

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112484871A(43)申请公布日2021.03.12(21)申请号202011156317.6(22)申请日2020.10.26(71)申请人温州沿笙信息科技有限公司地址325000浙江省温州市鹿城区松台街道雪山路75弄33号C幢103号(72)发明人刘毅峰(51)Int.Cl.G01K1/14(2021.01)G01K7/16(2006.01)权利要求书2页说明书5页附图2页(54)发明名称固定结构牢靠的感温器感温探头(57)摘要本发明公开了固定结构牢靠的感温器感温探头，包括上壳体、缓冲组件和固定组件；上壳体：底部可拆卸连接有下壳体，下壳体的底面均匀设有通透的圆孔，上壳体的内侧设有隔震组件，下壳体的内侧面设有减震组件，且上壳体和下壳体之间设有密封组件，上壳体和下壳体之间通过连接组件连接；缓冲组件：包括支杆、架板、活动杆、连接座和第一弹簧，支杆设有四个，且四个支杆均匀设于下壳体的内部底面，架板的底面固定连接在支杆的顶端，且架板的中部设有通孔，活动杆贯穿架板中部的通孔内，本固定结构牢靠的感温器感温探头可提高感温探头固定的牢靠性，具有较好的抗震效果，便于感温探头的安装可拆卸，实用性较强。CN112484871ACN112484871A权利要求书1/2页1.固定结构牢靠的感温器感温探头，其特征在于：包括上壳体(1)、缓冲组件(3)和固定组件(7)；上壳体(1)：底部可拆卸连接有下壳体(11)，所述下壳体(11)的底面均匀设有通透的圆孔(12)，所述上壳体(1)的内侧设有隔震组件(8)，下壳体(11)的内侧面设有减震组件(5)，且上壳体(1)和下壳体(11)之间设有密封组件(2)，上壳体(1)和下壳体(11)之间通过连接组件(9)连接；缓冲组件(3)：包括支杆(31)、架板(32)、活动杆(33)、连接座(34)和第一弹簧(35)，所述支杆(31)设有四个，且四个支杆(31)均匀设于下壳体(11)的内部底面，所述架板(32)的底面固定连接在支杆(31)的顶端，且架板(32)的中部设有通孔，所述活动杆(33)贯穿架板(32)中部的通孔内，所述连接座(34)的底面固定连接在活动杆(33)的顶端，所述第一弹簧(35)套接在活动杆(33)的上侧，且第一弹簧(35)的两端分别与连接座(34)的底面和架板(32)的表面固定连接，且连接座(34)的表面可拆卸连接有感温探头(36)；固定组件(7)：包括导槽(71)、导杆(72)、滑块(73)、第三弹簧(74)、卡板(75)、限位块(76)、卡槽(77)和限位槽(78)，所述导槽(71)设于连接座(34)的表面中部，所述导杆(72)的两端分别与导槽(71)的两个相对侧面固定连接，所述滑块(73)设有两个，两个滑块(73)分别通过中部的滑孔活动套接在导杆(72)的两侧，且两个滑块(73)的底面均与导槽(71)的底面滑动连接，所述第三弹簧(74)活动套接在导杆(72)的中部，且第三弹簧(74)的两端分别与两侧滑块(73)的相对侧面固定连接，所述卡板(75)对称设有两个，且两个卡板(75)的底端分别与两侧滑块(73)的表面固定连接，所述限位块(76)对称设有两个，且两个限位块(76)分别固定连接在两侧卡板(75)上远离第三弹簧(74)的侧面顶部，所述卡槽(77)设于感温探头(36)的底面中部，且卡槽(77)与连接座(34)对应，所述限位槽(78)对称设有两个，且两个限位槽(78)分别设于卡槽(77)的两个相对侧面的顶部，两侧的限位槽(78)分别与两侧的限位块(76)对应配合。2.根据权利要求1所述的固定结构牢靠的感温器感温探头，其特征在于：还包括螺杆(13)、螺纹筒(14)、连接架(15)和安装板(16)，所述螺杆(13)的底端与上壳体(1)的表面固定连接，所述螺纹筒(14)螺纹连接在螺杆(13)上，所述连接架(15)设于螺纹筒(14)的顶部，所述安装板(16)设于连接架(15)的顶部。3.根据权利要求1所述的固定结构牢靠的感温器感温探头，其特征在于：所述密封组件(2)包括密封环(21)、压环(22)、密封槽(23)和橡胶圈(24)，所述密封环(21)上下对称设有两个，且两个密封环(21)分别设于上壳体(1)和下壳体(11)的侧面上，所述压环(22)固定连接在位于上侧的密封环(21)的底面，所述密封槽(23)设于位于下侧的密封环(21)的表面，且压环(22)与密封槽(23)对应配合，所述橡胶圈(24)设于密封槽(23)的底面。4.根据权利要求1所述的固定结构牢靠的感温器感温探头，其特征在于：还包括固定杆(4)、防尘网(41)和防护罩(42)，所述固定杆(4)对称设于下壳体(11)的底面，所述防尘网(41)设于固定杆(4)的底
