温控器感温探头的固定结构.pdf

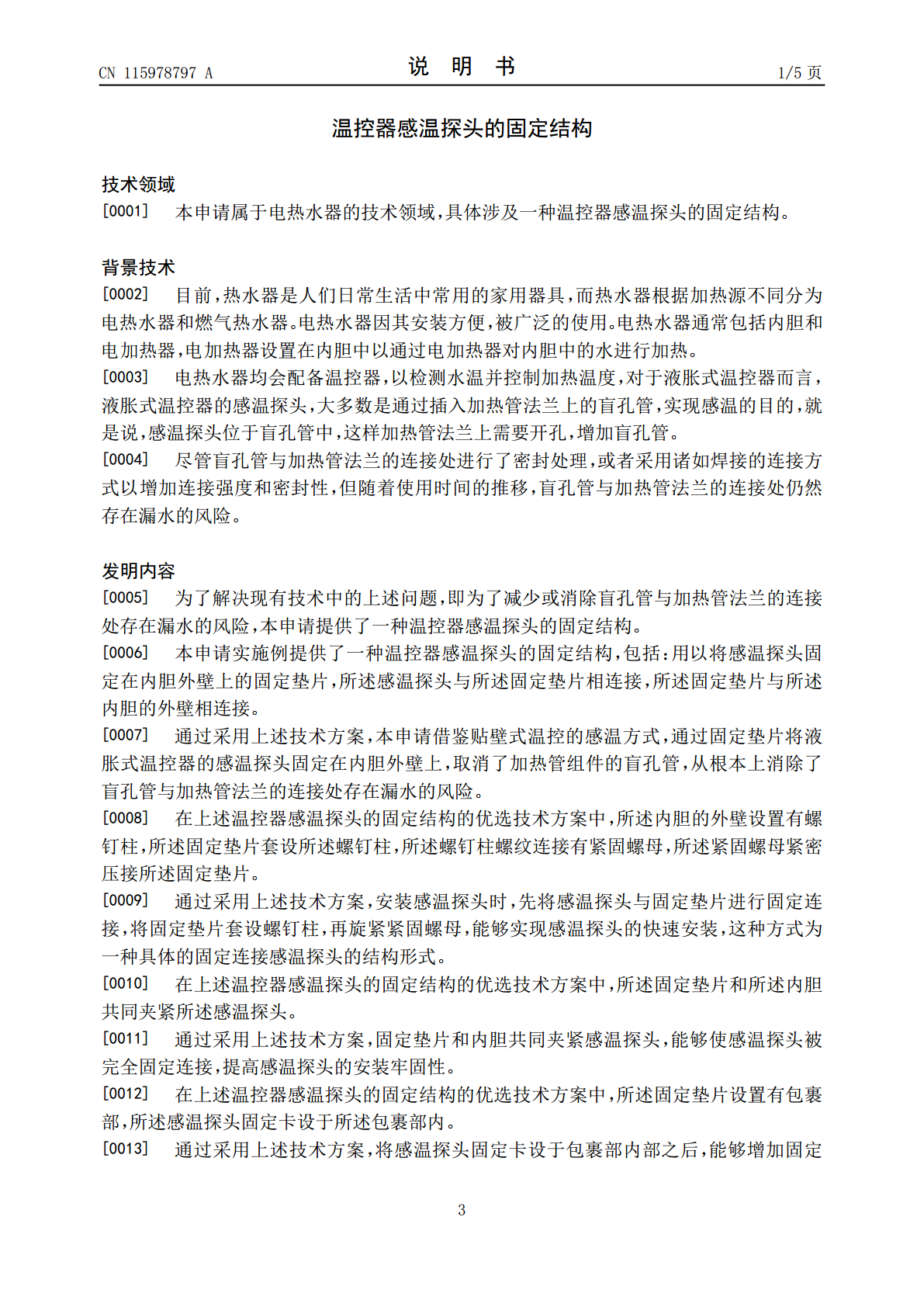

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115978797A(43)申请公布日2023.04.18(21)申请号202211735758.0F24H15/223(2022.01)(22)申请日2022.12.30(71)申请人青岛经济技术开发区海尔热水器有限公司地址266510山东省青岛市黄岛区海尔工业园申请人海尔智家股份有限公司(72)发明人郭全军蔺士磊蔡想周郑涛姜雄毛云龙汪秀君戚元叶高文龙(74)专利代理机构北京同立钧成知识产权代理有限公司11205专利代理师牛芬洁刘芳(51)Int.Cl.F24H9/20(2022.01)权利要求书1页说明书5页附图2页(54)发明名称温控器感温探头的固定结构(57)摘要本申请属于电热水器的技术领域，具体涉及一种温控器感温探头的固定结构。包含：用以将感温探头固定在内胆外壁上的固定垫片，感温探头与固定垫片相连接，固定垫片与内胆的外壁相连接。本申请借鉴贴壁式温控的感温方式，通过固定垫片将液胀式温控器的感温探头固定在内胆外壁上，取消了加热管组件的盲孔管，从根本上消除了盲孔管与加热管法兰的连接处存在漏水的风险。CN115978797ACN115978797A权利要求书1/1页1.一种温控器感温探头的固定结构，其特征在于，包括：用以将感温探头固定在内胆外壁上的固定垫片，所述感温探头与所述固定垫片相连接，所述固定垫片与所述内胆的外壁相连接。2.根据权利要求1所述的温控器感温探头的固定结构，其特征在于，所述内胆的外壁设置有螺钉柱，所述固定垫片套设所述螺钉柱，所述螺钉柱螺纹连接有紧固螺母，所述紧固螺母紧密压接所述固定垫片。3.根据权利要求1所述的温控器感温探头的固定结构，其特征在于，所述固定垫片和所述内胆共同夹紧所述感温探头。4.根据权利要求1‑3任一项所述的温控器感温探头的固定结构，其特征在于，所述固定垫片设置有包裹部，所述感温探头固定卡设于所述包裹部内。5.根据权利要求4任一项所述的温控器感温探头的固定结构，其特征在于，所述包裹部与所述固定垫片本体的连接处为圆弧角设计结构。6.根据权利要求4所述的温控器感温探头的固定结构，其特征在于，所述包裹部包围所述感温探头的圆心角至少大于180°。7.根据权利要求4任一所述的温控器感温探头的固定结构，其特征在于，所述固定垫片为采用可形变原材料制造的固定垫片。8.根据权利要求1所述的温控器感温探头的固定结构，其特征在于，所述固定垫片在所述感温探头的两端均设置有用以夹紧所述感温探头端头的夹紧片，所述夹紧片可形变。9.根据权利要求8所述的温控器感温探头的固定结构，其特征在于，对应所述感温探头的所述夹紧片有多片，每片夹紧片均压紧所述感温探头。10.根据权利要求9所述的温控器感温探头的固定结构，其特征在于，相邻的所述夹紧片之间具有间隙。2CN115978797A说明书1/5页温控器感温探头的固定结构技术领域[0001]本申请属于电热水器的技术领域，具体涉及一种温控器感温探头的固定结构。背景技术[0002]目前，热水器是人们日常生活中常用的家用器具，而热水器根据加热源不同分为电热水器和燃气热水器。电热水器因其安装方便，被广泛的使用。电热水器通常包括内胆和电加热器，电加热器设置在内胆中以通过电加热器对内胆中的水进行加热。[0003]电热水器均会配备温控器，以检测水温并控制加热温度，对于液胀式温控器而言，液胀式温控器的感温探头，大多数是通过插入加热管法兰上的盲孔管，实现感温的目的，就是说，感温探头位于盲孔管中，这样加热管法兰上需要开孔，增加盲孔管。[0004]尽管盲孔管与加热管法兰的连接处进行了密封处理，或者采用诸如焊接的连接方式以增加连接强度和密封性，但随着使用时间的推移，盲孔管与加热管法兰的连接处仍然存在漏水的风险。发明内容[0005]为了解决现有技术中的上述问题，即为了减少或消除盲孔管与加热管法兰的连接处存在漏水的风险，本申请提供了一种温控器感温探头的固定结构。[0006]本申请实施例提供了一种温控器感温探头的固定结构，包括：用以将感温探头固定在内胆外壁上的固定垫片，所述感温探头与所述固定垫片相连接，所述固定垫片与所述内胆的外壁相连接。[0007]通过采用上述技术方案，本申请借鉴贴壁式温控的感温方式，通过固定垫片将液胀式温控器的感温探头固定在内胆外壁上，取消了加热管组件的盲孔管，从根本上消除了盲孔管与加热管法兰的连接处存在漏水的风险。[0008]在上述温控器感温探头的固定结构的优选技术方案中，所述内胆的外壁设置有螺钉柱，所述固定垫片套设所述螺钉柱，所述螺钉柱螺纹连接有紧固螺母，所述紧固螺母紧密压接所述固定垫片。[0009]通过采用上述技术方案，安装感温探头时，先将感温探头与固定垫片进行固定连接，将固定垫片套设螺钉柱，再旋紧紧固螺母，能够实现感温探头
