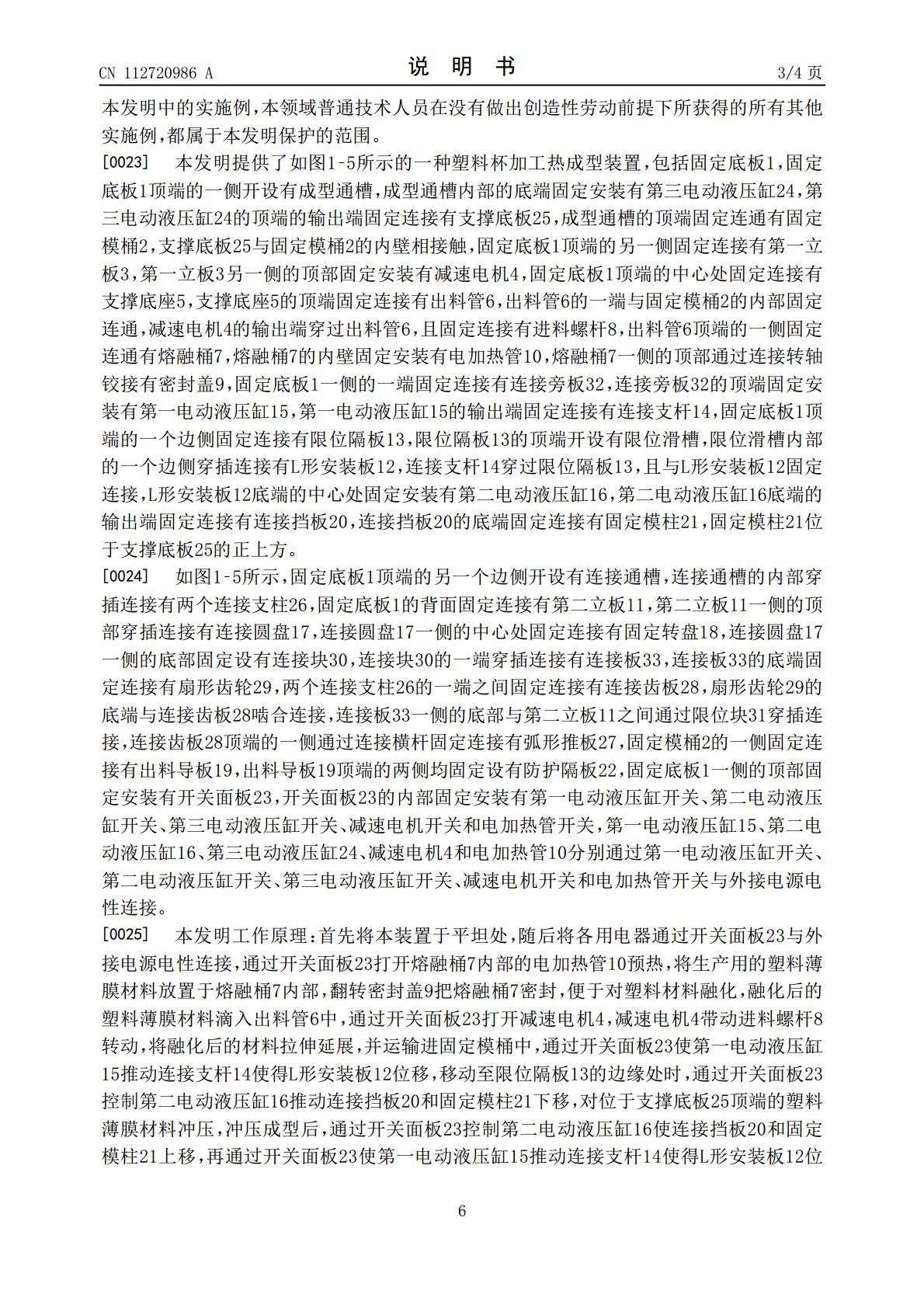

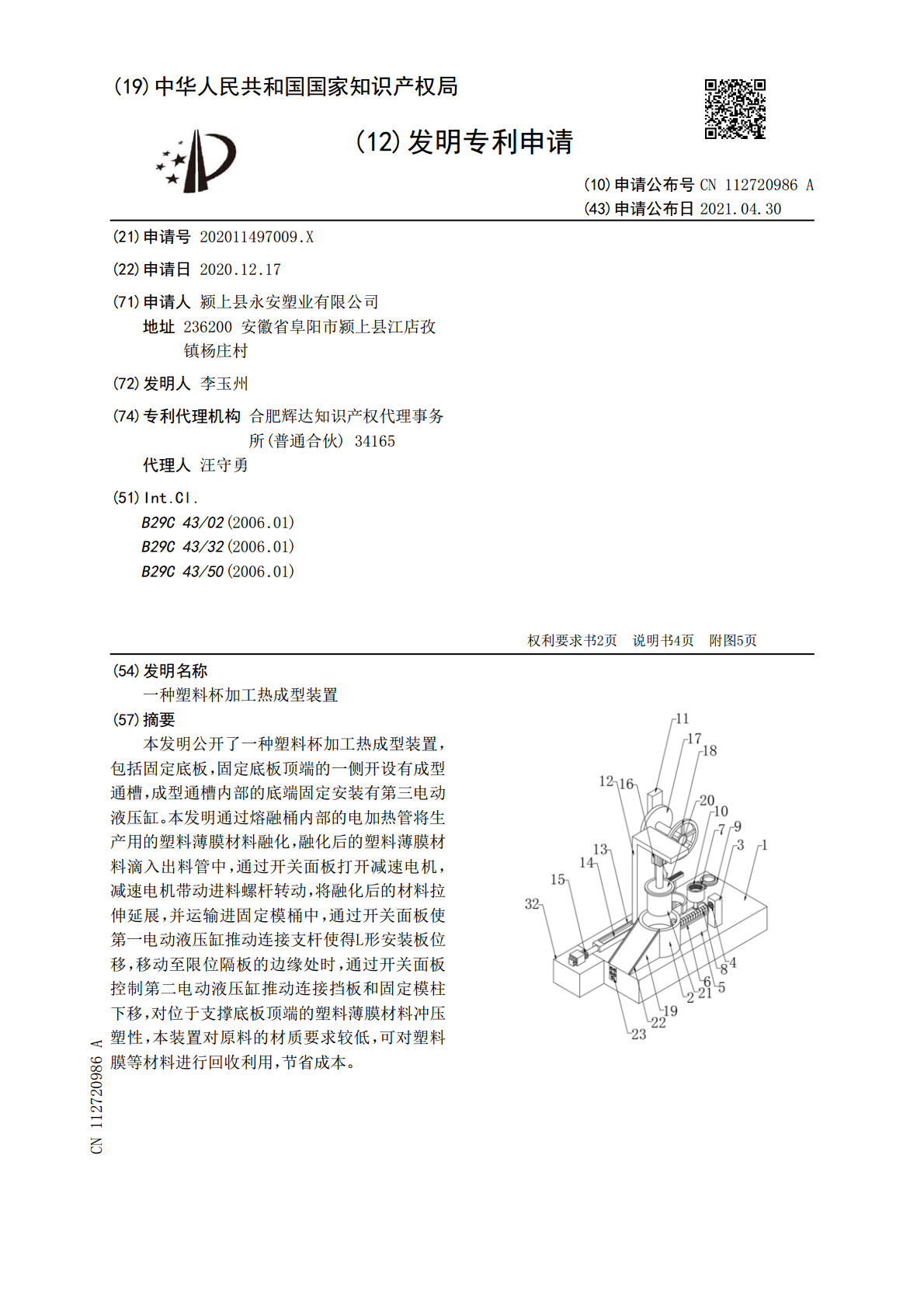

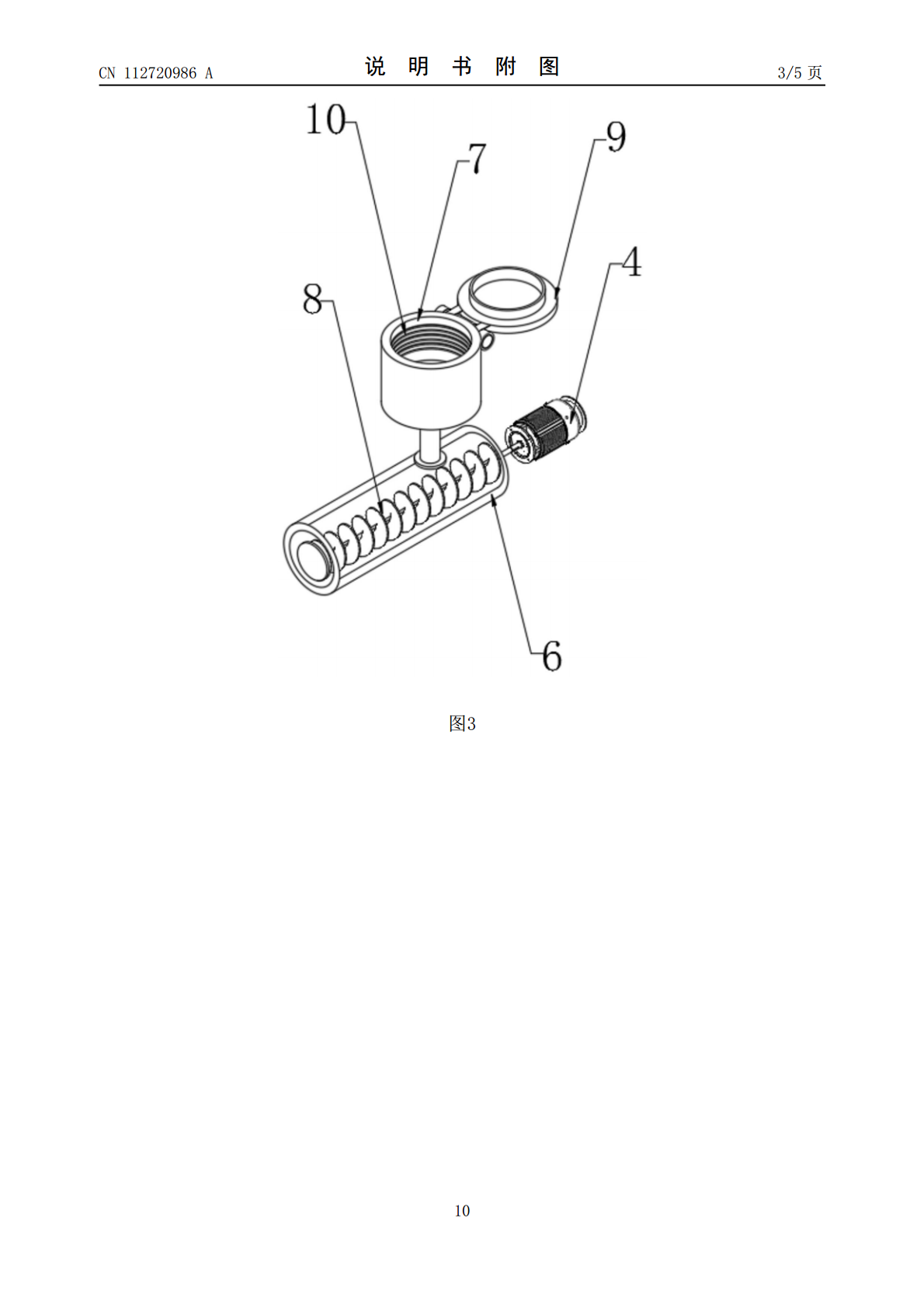

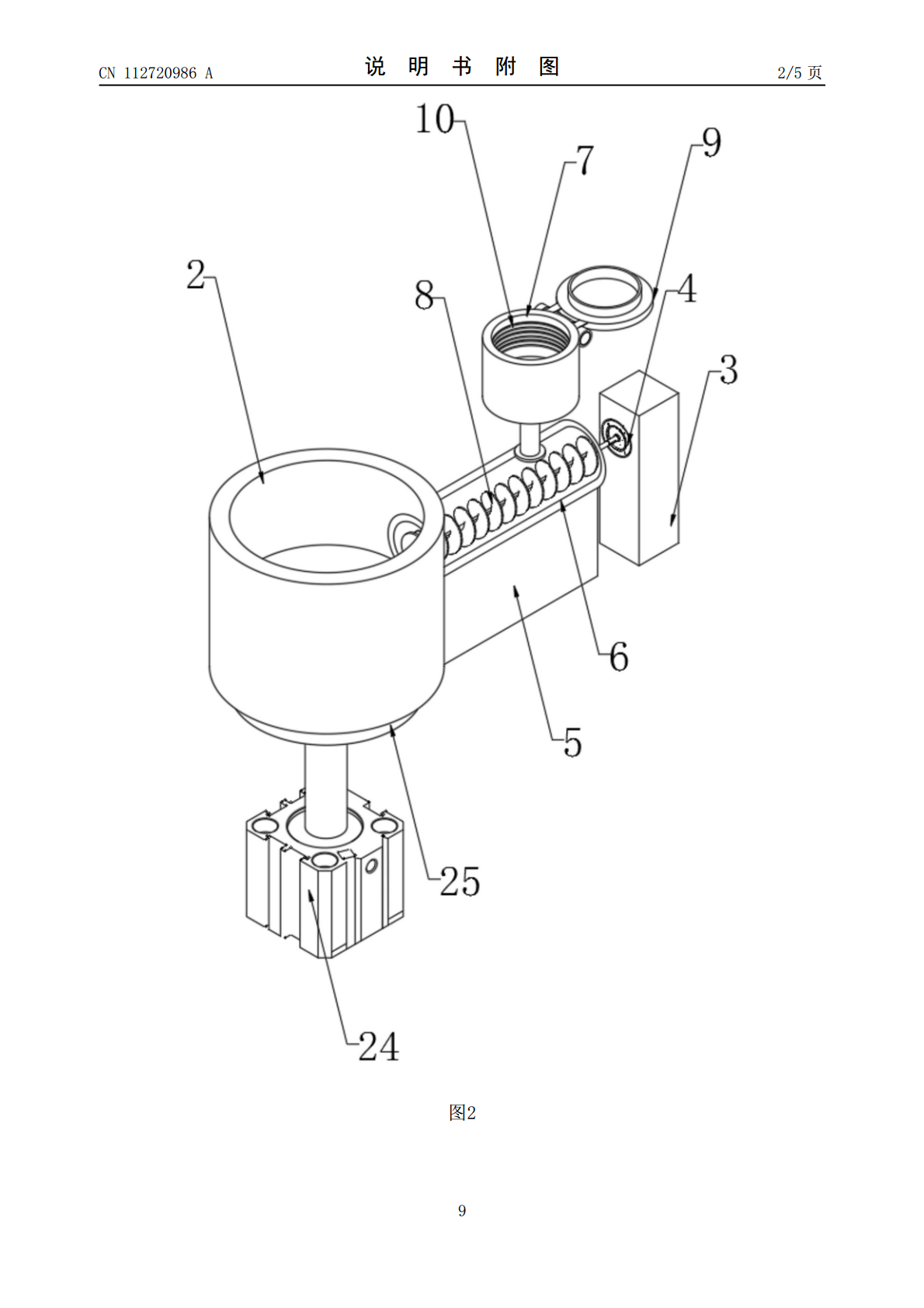

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112720986A(43)申请公布日2021.04.30(21)申请号202011497009.X(22)申请日2020.12.17(71)申请人颍上县永安塑业有限公司地址236200安徽省阜阳市颍上县江店孜镇杨庄村(72)发明人李玉州(74)专利代理机构合肥辉达知识产权代理事务所(普通合伙)34165代理人汪守勇(51)Int.Cl.B29C43/02(2006.01)B29C43/32(2006.01)B29C43/50(2006.01)权利要求书2页说明书4页附图5页(54)发明名称一种塑料杯加工热成型装置(57)摘要本发明公开了一种塑料杯加工热成型装置，包括固定底板，固定底板顶端的一侧开设有成型通槽，成型通槽内部的底端固定安装有第三电动液压缸。本发明通过熔融桶内部的电加热管将生产用的塑料薄膜材料融化，融化后的塑料薄膜材料滴入出料管中，通过开关面板打开减速电机，减速电机带动进料螺杆转动，将融化后的材料拉伸延展，并运输进固定模桶中，通过开关面板使第一电动液压缸推动连接支杆使得L形安装板位移，移动至限位隔板的边缘处时，通过开关面板控制第二电动液压缸推动连接挡板和固定模柱下移，对位于支撑底板顶端的塑料薄膜材料冲压塑性，本装置对原料的材质要求较低，可对塑料膜等材料进行回收利用，节省成本。CN112720986ACN112720986A权利要求书1/2页1.一种塑料杯加工热成型装置，包括固定底板(1)，其特征在于：所述固定底板(1)顶端的一侧开设有成型通槽，所述成型通槽内部的底端固定安装有第三电动液压缸(24)，所述第三电动液压缸(24)的顶端的输出端固定连接有支撑底板(25)，所述成型通槽的顶端固定连通有固定模桶(2)，所述支撑底板(25)与固定模桶(2)的内壁相接触，所述固定底板(1)顶端的另一侧固定连接有第一立板(3)，所述第一立板(3)另一侧的顶部固定安装有减速电机(4)，所述固定底板(1)顶端的中心处固定连接有支撑底座(5)，所述支撑底座(5)的顶端固定连接有出料管(6)，所述出料管(6)的一端与固定模桶(2)的内部固定连通，所述减速电机(4)的输出端穿过出料管(6)，且固定连接有进料螺杆(8)，所述出料管(6)顶端的一侧固定连通有熔融桶(7)，所述熔融桶(7)的内壁固定安装有电加热管(10)，所述熔融桶(7)一侧的顶部通过连接转轴铰接有密封盖(9)，所述固定底板(1)一侧的一端固定连接有连接旁板(32)，所述连接旁板(32)的顶端固定安装有第一电动液压缸(15)，所述第一电动液压缸(15)的输出端固定连接有连接支杆(14)，所述固定底板(1)顶端的一个边侧固定连接有限位隔板(13)，所述限位隔板(13)的顶端开设有限位滑槽，所述限位滑槽内部的一个边侧穿插连接有L形安装板(12)，所述连接支杆(14)穿过限位隔板(13)，且与L形安装板(12)固定连接，所述L形安装板(12)底端的中心处固定安装有第二电动液压缸(16)，所述第二电动液压缸(16)底端的输出端固定连接有连接挡板(20)，所述连接挡板(20)的底端固定连接有固定模柱(21)，所述固定模柱(21)位于支撑底板(25)的正上方。2.根据权利要求1所述的一种塑料杯加工热成型装置，其特征在于：所述固定底板(1)顶端的另一个边侧开设有连接通槽，所述连接通槽的内部穿插连接有两个连接支柱(26)。3.根据权利要求2所述的一种塑料杯加工热成型装置，其特征在于：所述固定底板(1)的背面固定连接有第二立板(11)，所述第二立板(11)一侧的顶部穿插连接有连接圆盘(17)，所述连接圆盘(17)一侧的中心处固定连接有固定转盘(18)。4.根据权利要求3所述的一种塑料杯加工热成型装置，其特征在于：所述连接圆盘(17)一侧的底部固定设有连接块(30)，所述连接块(30)的一端穿插连接有连接板(33)，所述连接板(33)的底端固定连接有扇形齿轮(29)。5.根据权利要求4所述的一种塑料杯加工热成型装置，其特征在于：两个所述连接支柱(26)的一端之间固定连接有连接齿板(28)，所述扇形齿轮(29)的底端与连接齿板(28)啮合连接。6.根据权利要求5所述的一种塑料杯加工热成型装置，其特征于：所述连接板(33)一侧的底部与第二立板(11)之间通过限位块(31)穿插连接，所述连接齿板(28)顶端的一侧通过连接横杆固定连接有弧形推板(27)。7.根据权利要求1所述的一种塑料杯加工热成型装置，其特征在于：所述固定模桶(2)的一侧固定连接有出料导板(19)，所述出料导板(19)顶端的两侧均固定设有防护隔板(22)。8.根据权利要求1所述的一种塑料杯加工热成型装置，其特征在于：所述固定底板(1)一侧的顶部固定安装有开关面板(
