一种焊枪及其送丝管组件和送丝管.pdf

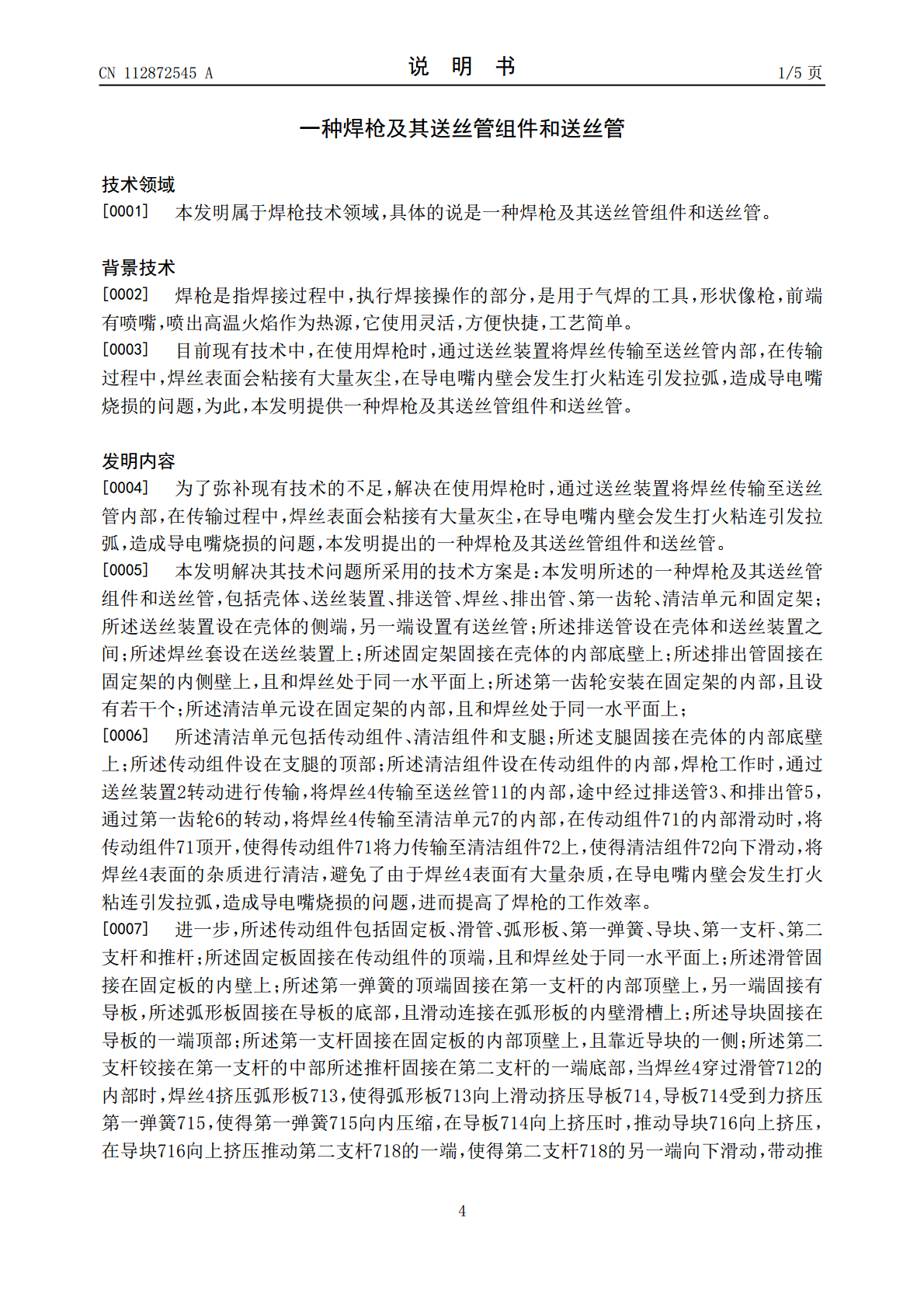

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112872545A(43)申请公布日2021.06.01(21)申请号202110093661.3(22)申请日2021.01.22(71)申请人温州市飞马特科技有限公司地址325600浙江省温州市乐清市乐清经济开发区纬十二路205-39号(72)发明人黄燕丰包秀卓(74)专利代理机构广东有知猫知识产权代理有限公司44681代理人周冰香(51)Int.Cl.B23K5/213(2006.01)B23K5/22(2006.01)B23K5/24(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种焊枪及其送丝管组件和送丝管(57)摘要本发明属于焊枪技术领域，具体的说是一种焊枪及其送丝管组件和送丝管，且和焊丝处于同一水平面上；所述支腿固接在壳体的内部底壁上；所述传动组件设在支腿的顶部；所述清洁组件设在传动组件的内部，通过设置弧形板、滑管、弹簧、导板、导块、第一支杆、第二支杆、推杆、清洁刷、气囊、第一气管和喷气孔之间的相互配合，实现了在焊丝通过齿轮传输时，将焊丝传输至滑管内部，在焊丝向前滑动时，焊丝挤压弧形板，通过传动，使得清洁刷接触焊丝的表面，清扫焊丝表面的杂质，通过喷气孔将焊丝表面的灰尘进气吹扫，避免了由于焊丝表面有大量杂质，在导电嘴内壁会发生打火粘连引发拉弧，造成导电嘴烧损的问题，进而提高了焊枪的工作效率。CN112872545ACN112872545A权利要求书1/2页1.一种焊枪及其送丝管组件和送丝管，其特征在于：包括壳体(1)、送丝装置(2)、排送管(3)、焊丝(4)、排出管(5)、第一齿轮(6)、清洁单元(7)和固定架(9)；所述送丝装置(2)设在壳体(1)的侧端，另一端设置有送丝管(11)；所述排送管(3)设在壳体(1)和送丝装置(2)之间；所述焊丝(4)套设在送丝装置(2)上；所述固定架(9)固接在壳体(1)的内部底壁上；所述排出管(5)固接在固定架(9)的内侧壁上，且和焊丝(4)处于同一水平面上；所述第一齿轮(6)安装在固定架(9)的内部，且设有若干个；所述清洁单元(7)设在固定架(9)的内部，且和焊丝(4)处于同一水平面上；所述清洁单元(7)包括传动组件(71)、清洁组件(72)和支腿(73)；所述支腿(73)固接在壳体(1)的内部底壁上；所述传动组件(71)设在支腿(73)的顶部；所述清洁组件(72)设在传动组件(71)的内部。2.根据权利要求1所述的一种焊枪及其送丝管组件和送丝管，其特征在于：所述传动组件(71)包括固定板(711)、滑管(712)、弧形板(713)、第一弹簧(715)、导块(716)、第一支杆(717)、第二支杆(718)和推杆(719)；所述固定板(711)固接在传动组件(71)的顶端，且和焊丝(4)处于同一水平面上；所述滑管(712)固接在固定板(711)的内壁上；所述第一弹簧(715)的顶端固接在第一支杆(717)的内部顶壁上，另一端固接有导板(714)，所述弧形板(713)固接在导板(714)的底部，且滑动连接在弧形板(713)的内壁滑槽上；所述导块(716)固接在导板(714)的一端顶部；所述第一支杆(717)固接在固定板(711)的内部顶壁上，且靠近导块(716)的一侧；所述第二支杆(718)铰接在第一支杆(717)的中部所述推杆(719)固接在第二支杆(718)的一端底部。3.根据权利要求2所述的一种焊枪及其送丝管组件和送丝管，其特征在于：所述清洁组件(72)包括存放块(721)、滑杆(722)、清洁刷(723)、第二弹簧(724)、气囊(725)、气管(726)、喷气孔(728)和集尘箱(729)；所述存放块(721)固接在推杆(719)的底部，且滑动连接在滑管(712)的内壁上；所述滑杆(722)滑动连接在存放块(721)的内侧壁上，所述第二弹簧(724)的一端固接在存放块(721)的内部顶壁，另一端固接在滑杆(722)的顶壁上；所述清洁刷(723)固接在滑杆(722)的底部，且滑动连接在存放块(721)的内壁上；所述气囊(725)固接在滑管(712)的内部顶壁上；所述气管(726)的一端连通在气囊(725)的底部，另一端固接有集气箱(727)；所述喷气孔(728)固接在集气箱(727)的底部，且设有若干个；所述集尘箱(729)滑动连接在固定板(711)的内部底壁。4.根据权利要求3所述的一种焊枪及其送丝管组件和送丝管，其特征在于：所述壳体(1)的内部设有润滑组件(8)；所述润滑组件(8)包括支撑板(81)、第二齿轮(82)、齿条(83)、顶板(84)、压柱(85)、活塞杆(86)、油缸(87)和油管(88)；所述支撑板(81)固接在固定架(9)的内部底壁上；所述第二齿轮(82
