一种降雨量环境遥感监测装置.pdf

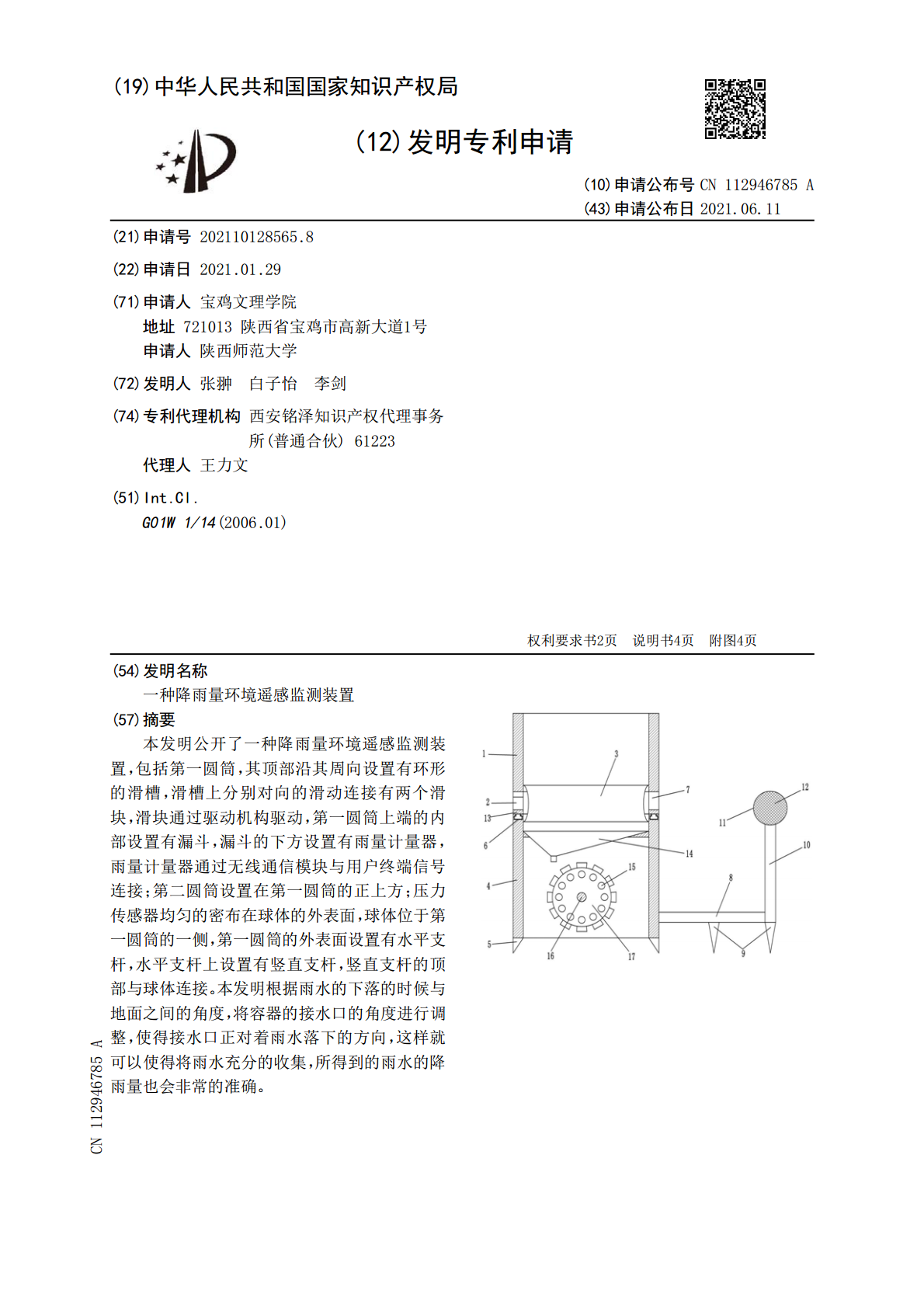

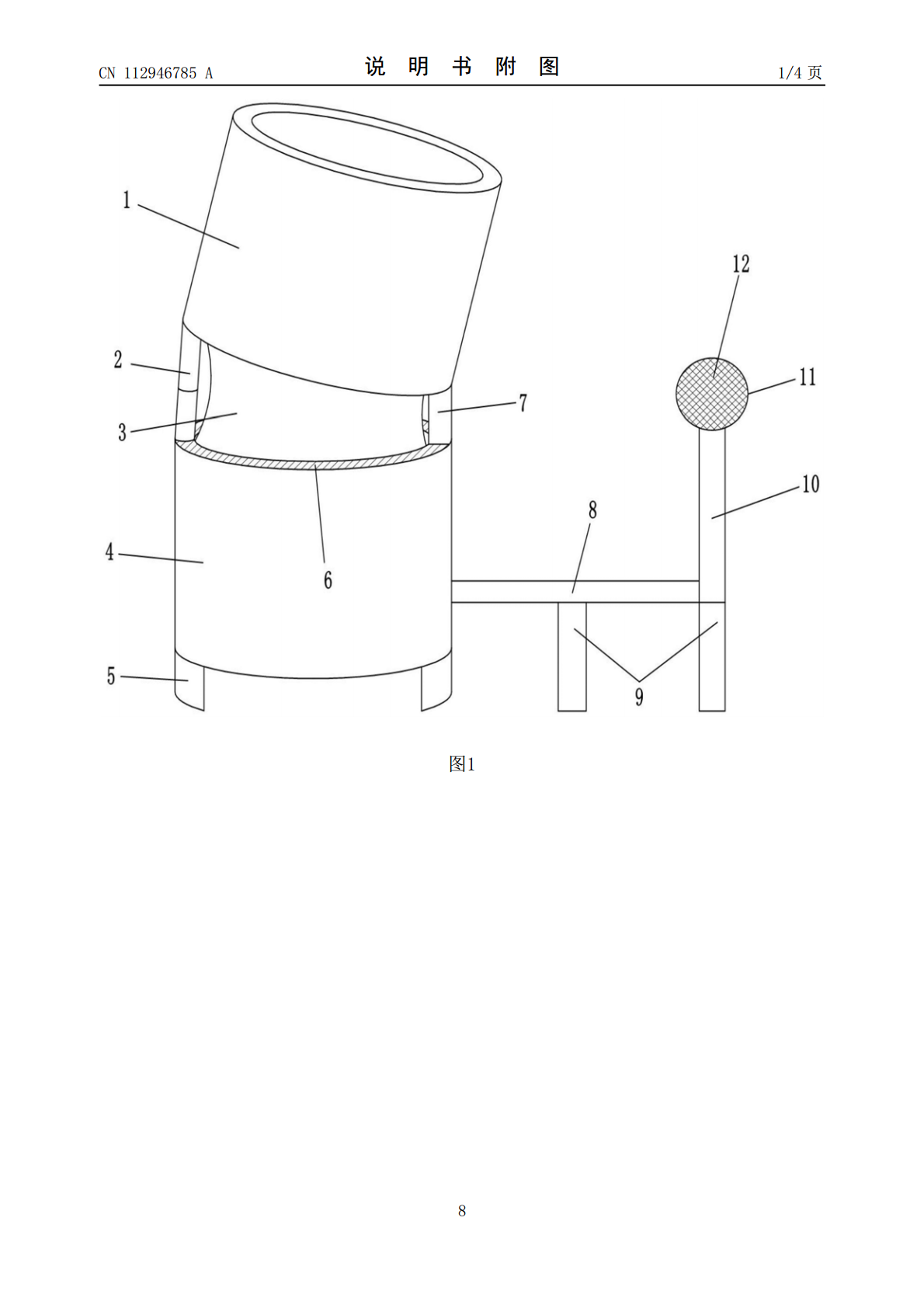

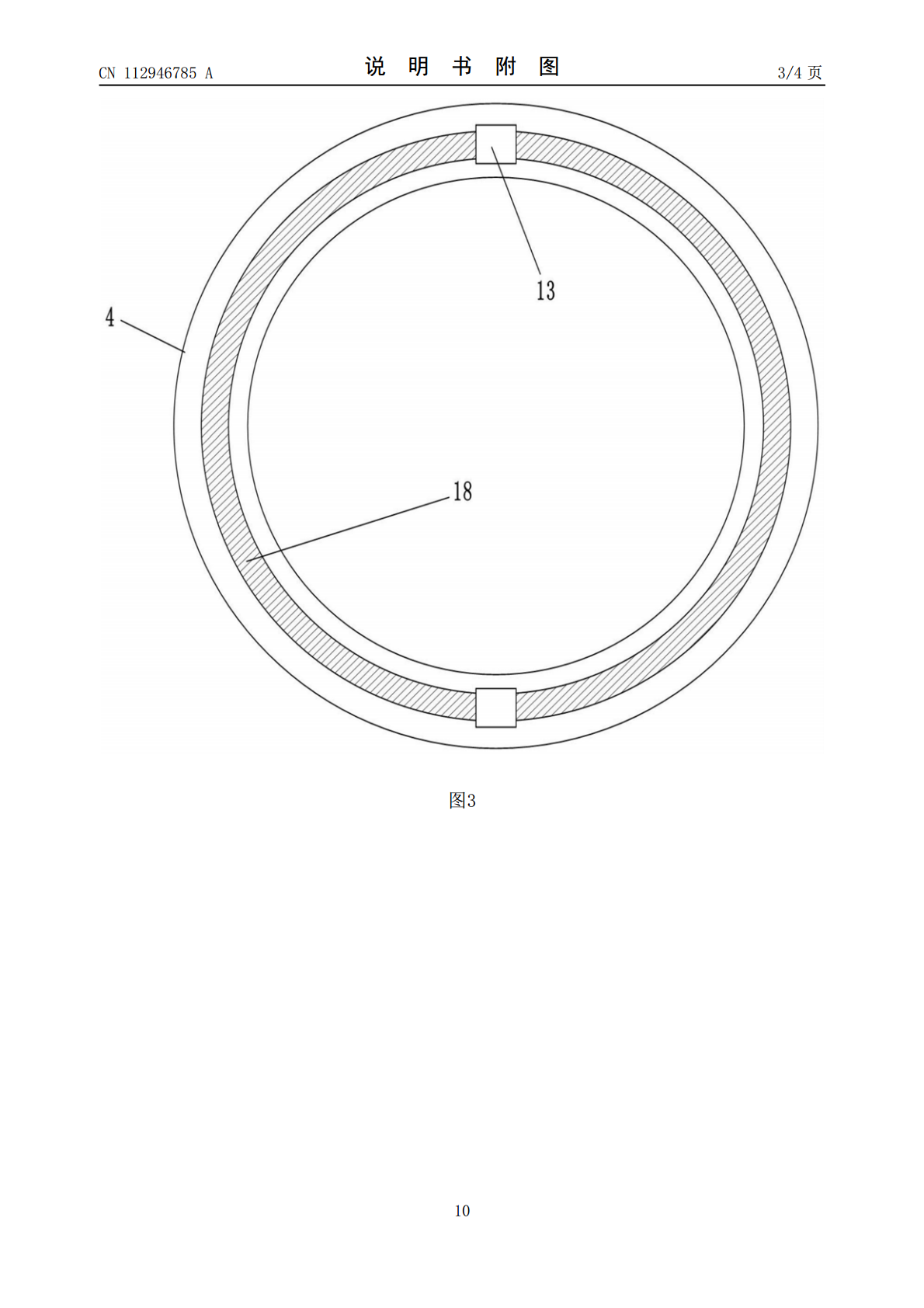

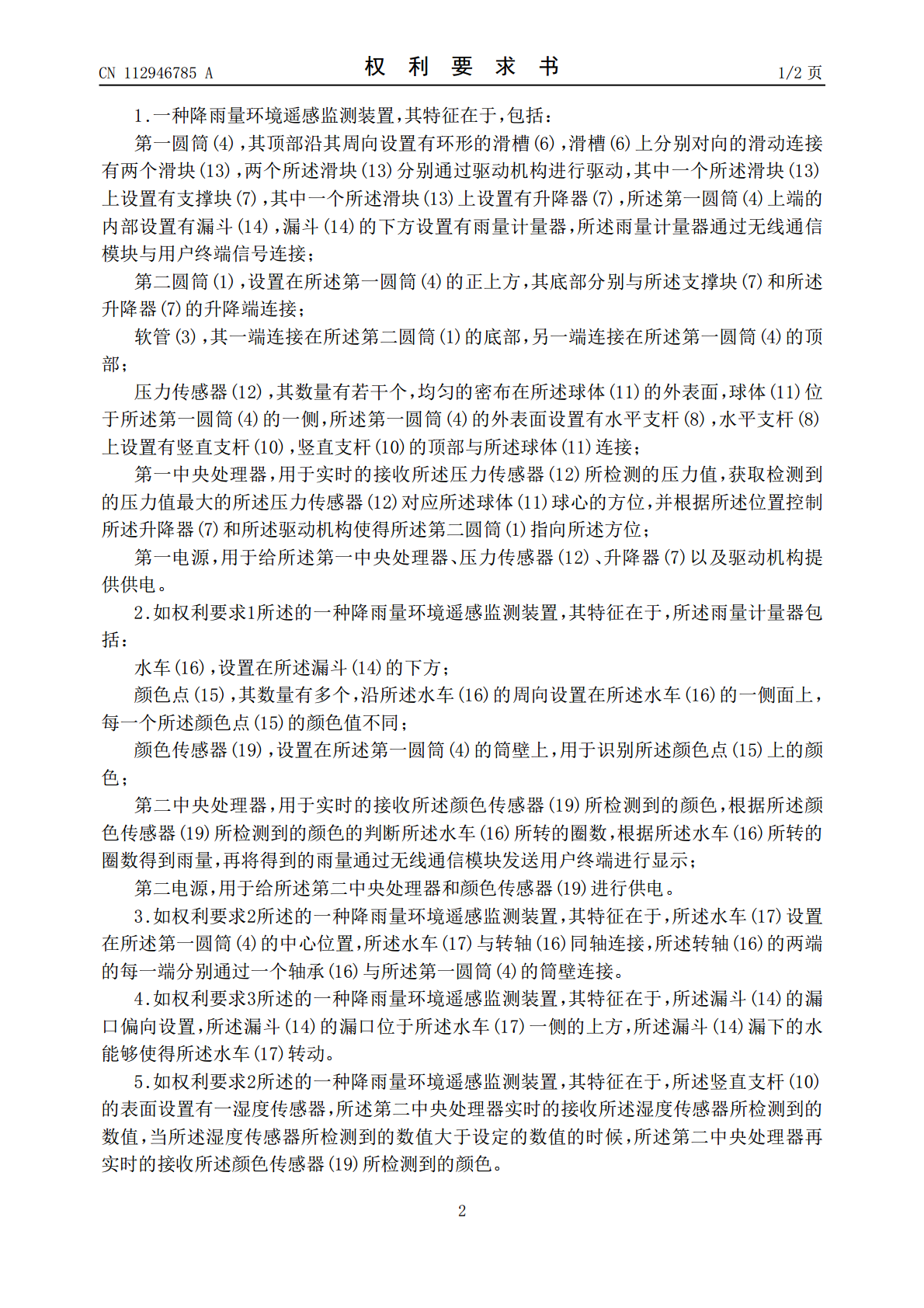

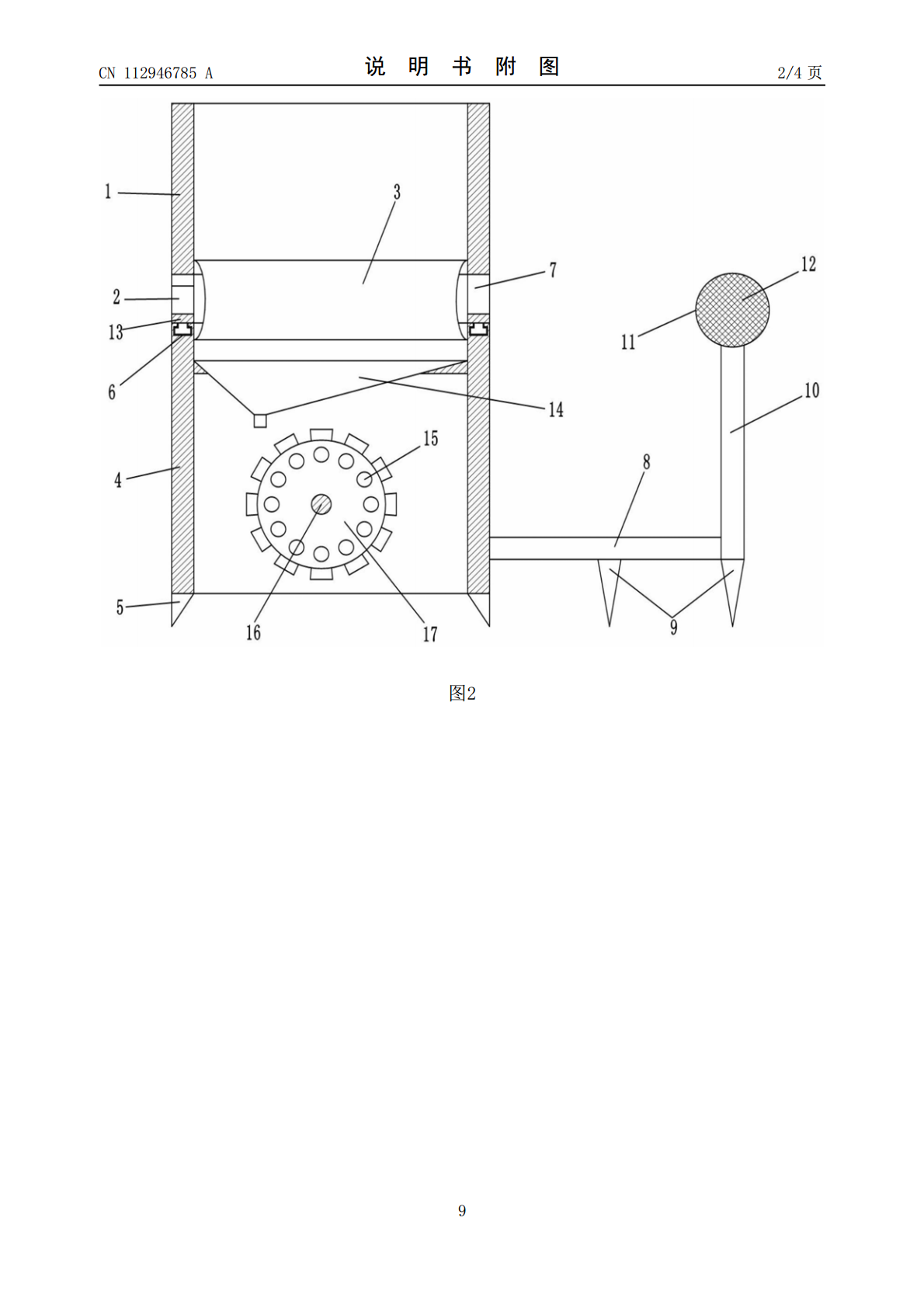

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112946785A(43)申请公布日2021.06.11(21)申请号202110128565.8(22)申请日2021.01.29(71)申请人宝鸡文理学院地址721013陕西省宝鸡市高新大道1号申请人陕西师范大学(72)发明人张翀白子怡李剑(74)专利代理机构西安铭泽知识产权代理事务所(普通合伙)61223代理人王力文(51)Int.Cl.G01W1/14(2006.01)权利要求书2页说明书4页附图4页(54)发明名称一种降雨量环境遥感监测装置(57)摘要本发明公开了一种降雨量环境遥感监测装置，包括第一圆筒，其顶部沿其周向设置有环形的滑槽，滑槽上分别对向的滑动连接有两个滑块，滑块通过驱动机构驱动，第一圆筒上端的内部设置有漏斗，漏斗的下方设置有雨量计量器，雨量计量器通过无线通信模块与用户终端信号连接；第二圆筒设置在第一圆筒的正上方；压力传感器均匀的密布在球体的外表面，球体位于第一圆筒的一侧，第一圆筒的外表面设置有水平支杆，水平支杆上设置有竖直支杆，竖直支杆的顶部与球体连接。本发明根据雨水的下落的时候与地面之间的角度，将容器的接水口的角度进行调整，使得接水口正对着雨水落下的方向，这样就可以使得将雨水充分的收集，所得到的雨水的降雨量也会非常的准确。CN112946785ACN112946785A权利要求书1/2页1.一种降雨量环境遥感监测装置，其特征在于，包括：第一圆筒(4)，其顶部沿其周向设置有环形的滑槽(6)，滑槽(6)上分别对向的滑动连接有两个滑块(13)，两个所述滑块(13)分别通过驱动机构进行驱动，其中一个所述滑块(13)上设置有支撑块(7)，其中一个所述滑块(13)上设置有升降器(7)，所述第一圆筒(4)上端的内部设置有漏斗(14)，漏斗(14)的下方设置有雨量计量器，所述雨量计量器通过无线通信模块与用户终端信号连接；第二圆筒(1)，设置在所述第一圆筒(4)的正上方，其底部分别与所述支撑块(7)和所述升降器(7)的升降端连接；软管(3)，其一端连接在所述第二圆筒(1)的底部，另一端连接在所述第一圆筒(4)的顶部；压力传感器(12)，其数量有若干个，均匀的密布在所述球体(11)的外表面，球体(11)位于所述第一圆筒(4)的一侧，所述第一圆筒(4)的外表面设置有水平支杆(8)，水平支杆(8)上设置有竖直支杆(10)，竖直支杆(10)的顶部与所述球体(11)连接；第一中央处理器，用于实时的接收所述压力传感器(12)所检测的压力值，获取检测到的压力值最大的所述压力传感器(12)对应所述球体(11)球心的方位，并根据所述位置控制所述升降器(7)和所述驱动机构使得所述第二圆筒(1)指向所述方位；第一电源，用于给所述第一中央处理器、压力传感器(12)、升降器(7)以及驱动机构提供供电。2.如权利要求1所述的一种降雨量环境遥感监测装置，其特征在于，所述雨量计量器包括：水车(16)，设置在所述漏斗(14)的下方；颜色点(15)，其数量有多个，沿所述水车(16)的周向设置在所述水车(16)的一侧面上，每一个所述颜色点(15)的颜色值不同；颜色传感器(19)，设置在所述第一圆筒(4)的筒壁上，用于识别所述颜色点(15)上的颜色；第二中央处理器，用于实时的接收所述颜色传感器(19)所检测到的颜色，根据所述颜色传感器(19)所检测到的颜色的判断所述水车(16)所转的圈数，根据所述水车(16)所转的圈数得到雨量，再将得到的雨量通过无线通信模块发送用户终端进行显示；第二电源，用于给所述第二中央处理器和颜色传感器(19)进行供电。3.如权利要求2所述的一种降雨量环境遥感监测装置，其特征在于，所述水车(17)设置在所述第一圆筒(4)的中心位置，所述水车(17)与转轴(16)同轴连接，所述转轴(16)的两端的每一端分别通过一个轴承(16)与所述第一圆筒(4)的筒壁连接。4.如权利要求3所述的一种降雨量环境遥感监测装置，其特征在于，所述漏斗(14)的漏口偏向设置，所述漏斗(14)的漏口位于所述水车(17)一侧的上方，所述漏斗(14)漏下的水能够使得所述水车(17)转动。5.如权利要求2所述的一种降雨量环境遥感监测装置，其特征在于，所述竖直支杆(10)的表面设置有一湿度传感器，所述第二中央处理器实时的接收所述湿度传感器所检测到的数值，当所述湿度传感器所检测到的数值大于设定的数值的时候，所述第二中央处理器再实时的接收所述颜色传感器(19)所检测到的颜色。2CN112946785A权利要求书2/2页6.如权利要求1所述的一种降雨量环境遥感监测装置，其特征在于，所述第一圆筒(4)的底部边缘均匀的设置有多个第一插杆(5)，所述第一插杆(5)用于插入土壤中。7.如权利要求6所述的一种降
