一种抗菌抗病毒皮芯复合假发纤维及其制备方法.pdf

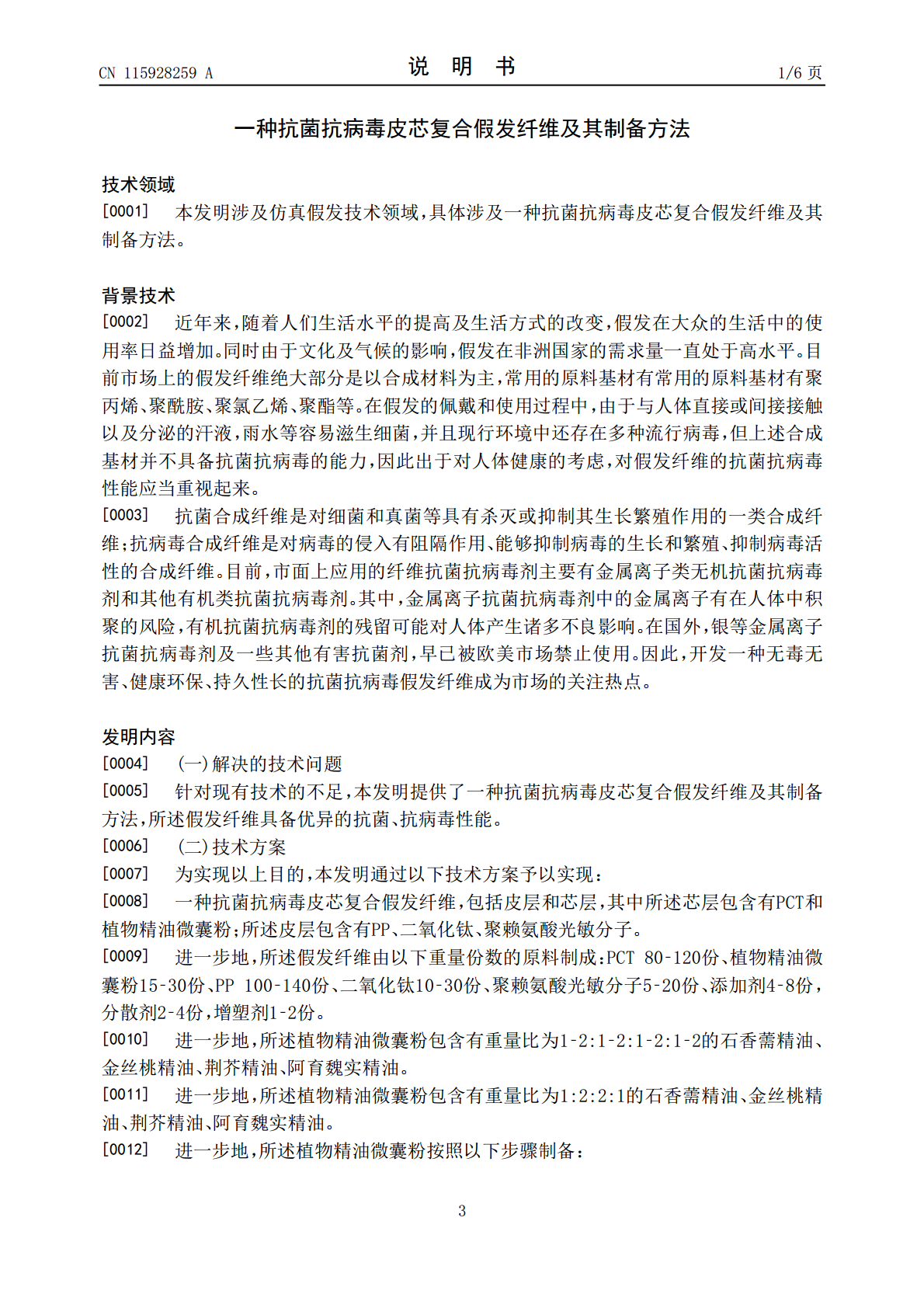

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115928259A(43)申请公布日2023.04.07(21)申请号202310027888.7(22)申请日2023.01.09(71)申请人许昌鸿洋生化实业发展有限公司地址461000河南省许昌市经济技术开发区阳光大道(72)发明人朱文统(74)专利代理机构河南豫龙律师事务所41177专利代理师游国战(51)Int.Cl.D01F8/06(2006.01)D01F8/12(2006.01)D01F1/10(2006.01)A41G3/00(2006.01)D01D5/34(2006.01)权利要求书1页说明书6页(54)发明名称一种抗菌抗病毒皮芯复合假发纤维及其制备方法(57)摘要本发明提供一种抗菌抗病毒皮芯复合假发纤维及其制备方，涉及仿真假发技术领域，所述假发纤维采用皮芯结构，其中皮层由PP、二氧化钛和聚赖氨酸光敏分子组成，芯层由PCT和植物精油微囊粉组成。二氧化钛和聚赖氨酸光敏分子通过吸收太阳光线进而实现对细菌和病毒的抑制和消灭作用，添加在PP中并作为皮层可实现第一步的抗菌抗病毒作用。本发明选用由石香薷精油、金丝桃精油、荆芥精油、阿育魏实精油组成的复合精油，并制备成微囊粉，可实现精油缓释，延长精油作用时间，与PCT混合作为芯层，显著增加假发纤维的抗菌抗病毒性能。CN115928259ACN115928259A权利要求书1/1页1.一种抗菌抗病毒皮芯复合假发纤维，包括皮层和芯层，其特征在于，所述芯层包含有PCT和植物精油微囊粉；所述皮层包含有PP、二氧化钛、聚赖氨酸光敏分子。2.根据权利要求1所述的一种抗菌抗病毒皮芯复合假发纤维，其特征在于，所述假发纤维由以下重量份数的原料制成：PCT80‑120份、植物精油微囊粉15‑30份、PP100‑140份、二氧化钛10‑30份、聚赖氨酸光敏分子5‑20份、添加剂4‑8份，分散剂2‑4份，增塑剂1‑2份。3.根据权利要求1所述的一种抗菌抗病毒皮芯复合假发纤维，其特征在于，所述植物精油微囊粉包含有重量比为1‑2:1‑2:1‑2:1‑2的石香薷精油、金丝桃精油、荆芥精油、阿育魏实精油。4.根据权利要求1所述的一种抗菌抗病毒皮芯复合假发纤维，其特征在于，所述植物精油微囊粉包含有重量比为1:2:2:1的石香薷精油、金丝桃精油、荆芥精油、阿育魏实精油。5.根据权利要求2所述的一种抗菌抗病毒皮芯复合假发纤维，其特征在于，所述植物精油微囊粉按照以下步骤制备：(1)将石香薷精油、金丝桃精油、荆芥精油、阿育魏实精油按照重量比1‑2:1‑2:1‑2:1‑2混合均匀，得到复方精油，作为芯材待用；(2)在50℃水浴下分别制备质量分数为2％的明胶和阿拉伯胶溶液，随后将明胶和阿拉伯胶溶液等体积混合，作为壁材待用；(3)将步骤(1)得到芯材与步骤(2)得到的壁材按照质量比1:2混合用乳化匀质机高速乳化3min，随后在40℃水浴加热下，用机械搅拌机按照600r/min搅拌混合，同时用10％乙酸调节pH值至3.7‑4.0；搅拌30min后，将温度降至10℃以下，再用10％碳酸氢钠调节pH值至6.0，随后加入固化剂进行固化，固化时间为6‑8小时，最后将上述混合溶液过滤、洗涤、离心、干燥，即得所述植物精油微囊粉。6.根据权利要求1所述的一种抗菌抗病毒皮芯复合假发纤维，其特征在于，所述所述添加剂为纳米碳酸钙、二氧化硅、滑石粉、硅微粉、二氧化钛、玻璃微珠中的一种或多种；所述分散剂为乙烯基双硬脂酰胺或分子量为2600‑3000的聚乙烯蜡；所述增塑剂为乙酰柠檬酸三丁酯。7.如权利要求1所述的一种抗菌抗病毒皮芯复合假发纤维的制备方法，其特征在于，所述假发纤维按照以下步骤制备得到：(1)制备芯材基材：按重量份数称取PCT80‑120份、植物精油微囊粉15‑30份，然后共混，采用双螺旋杆机挤出机挤出造粒得到芯材母粒，加工温度为100‑120℃；(2)制备皮材基材：按重量份数称取PP100‑140份、二氧化钛10‑30份、聚赖氨酸光敏分子5‑20份，然后共混，采用双螺旋杆机挤出机挤出造粒得到皮材母粒，加工温度为180‑200℃；(3)将得到的芯材基材和皮材基材分别在100‑120℃的真空干燥箱中干燥6‑8小时；干燥后的水份在50ppm以下；(4)按重量份数称取添加剂4‑8份，分散剂2‑4份，增塑剂1‑2份，并与干燥后的芯材基材和皮材基材混合后加入双螺旋杆机挤出机中熔融挤出、冷却定型、上油、拉伸及冷却绕卷纺丝成型，其中熔融温度为240‑280℃，螺杆转速为350‑500r/min。2CN115928259A说明书1/6页一种抗菌抗病毒皮芯复合假发纤维及其制备方法技术领域[0001]本发明涉及仿真假发技术领域，具体涉及一种抗菌抗病毒皮芯复合假发纤维及其制备方法。背景技术
