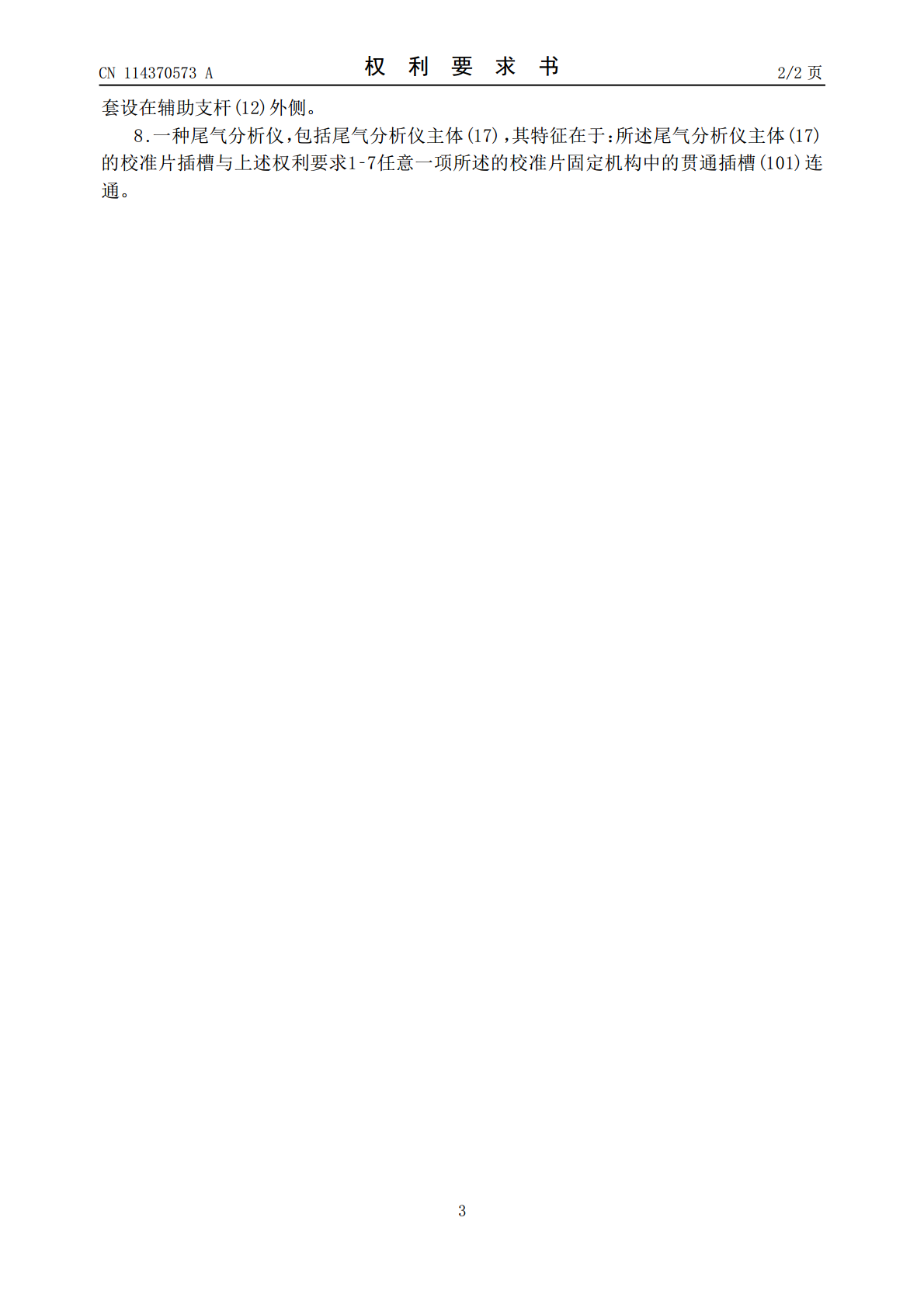

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114370573A(43)申请公布日2022.04.19(21)申请号202210046386.4(22)申请日2022.01.12(71)申请人安徽庆宇光电科技有限公司地址230088安徽省合肥市高新区创新大道2800号创新产业园二期F3栋17楼(72)发明人左昌余赵读俊苏勇(74)专利代理机构昆明合众智信知识产权事务所53113代理人孙悦(51)Int.Cl.F16M11/04(2006.01)G01N21/85(2006.01)权利要求书2页说明书6页附图4页(54)发明名称一种校准片固定机构及其尾气分析仪(57)摘要本发明公开了一种校准片固定机构及其尾气分析仪，包括开设贯通插槽的固定插筒，且贯通插槽连接有供拧紧螺栓穿过的内螺纹槽，所述拧紧螺栓中活动伸出有挤压滚珠，且挤压滚珠连接有滑杆，所述滑杆上开设有供卡块插入的卡槽，且卡块连接有带第一磁性块的伸出杆，所述辅助支杆一端连接有第二磁性块，且辅助支杆另一端连接有辅助固定块，所述辅助固定块连接有弹性气囊，且辅助固定块固定连接有与弹性气囊连通的弹性挤压囊，本发明在使用中，通过挤压滚珠和弹性挤压囊对校准片进行挤压固定，防止校准片发生晃动或前后插入位置不一致的问题，还通过第一磁性块和第二磁性块使得固定机构自动复位，便于对下次插入的校准片进行固定。CN114370573ACN114370573A权利要求书1/2页1.一种校准片固定机构，包括开设有贯通插槽(101)的固定插筒(1)，其特征在于：所述贯通插槽(101)连接有若干供拧紧螺栓(2)穿过的内螺纹槽(102)，所述拧紧螺栓(2)杆身外侧连接有外接螺纹(3)，且贯通插槽(101)内壁固定连接有挡住外接螺纹(3)的限位环板(4)，所述拧紧螺栓(2)前端穿过限位环板(4)并伸入贯通插槽(101)中，且拧紧螺栓(2)前端活动伸出有挤压滚珠(5)，所述拧紧螺栓(2)内开设有活动设置挤压滚珠(5)的空槽(201)，且挤压滚珠(5)与空槽(201)内壁间固定连接有滚珠弹性连杆(6)；所述空槽(201)后端连接有滑杆插槽(202)，且挤压滚珠(5)固定连接有滑动伸入滑杆插槽(202)的滑杆(7)，且滑杆(7)伸入滑杆插槽(202)的杆身开设有卡槽(71)，所述滑杆插槽(202)侧壁连接有卡块槽(203)，且卡块槽(203)内滑动设置有伸向卡槽(71)的卡块(9)，且卡块(9)与卡块槽(203)内壁间固定连接有卡块弹性连杆(8)；所述卡块(9)固定连接有沿远离滑杆插槽(202)方向滑动伸出拧紧螺栓(2)的伸出杆(10)，且伸出杆伸出拧紧螺栓(2)的一端固定连接有第一磁性块(11)，所述固定插筒(1)内开设有位于内螺纹槽(102)一侧的支杆滑槽(103)，且支杆滑槽(103)通过连通口与内螺纹槽(102)连通，且连通口与第一磁性块(11)对齐，所述支杆滑槽(103)中滑动设置有辅助支杆(12)，且辅助支杆(12)伸入支杆滑槽(103)的一端固定连接有第二磁性块(13)，且第二磁性块(13)与第一磁性块(11)磁性相吸，且辅助支杆(12)另一端滑动穿过限位环板(4)并伸入贯通插槽(101)中；所述辅助支杆(12)伸入贯通插槽(101)的一端固定连接有辅助固定块(14)，且辅助固定块(14)与限位环板(4)间固定连接有弹性气囊(15)，所述辅助固定块(14)远离辅助支杆(12)的一端端面下部平齐，且辅助固定块(14)远离辅助支杆(12)的一端端面上部沿靠近限位环板(4)方向倾斜向上设置，所述辅助固定块(14)远离辅助支杆(12)的一端下部端面固定连接有若干弹性挤压囊(16)，且弹性挤压囊(16)与弹性气囊(15)连通。2.根据权利要求1所述的校准片固定机构，其特征在于：所述贯通插槽(101)两相对内壁各连接有若干内螺纹槽(102)，且位于贯通插槽(101)两侧的内螺纹槽(102)关于贯通插槽(101)一一对称设置。3.根据权利要求1所述的校准片固定机构，其特征在于：连接在贯通插槽(101)同一内壁上的多个内螺纹槽(102)呈斜线分布。4.根据权利要求1所述的校准片固定机构，其特征在于：所述空槽(201)贯通拧紧螺栓(2)前端面，且空槽(201)前端内径渐变缩小，且挤压滚珠(5)位于空槽(201)内部并部分伸出空槽(201)。5.根据权利要求1所述的校准片固定机构，其特征在于：所述卡槽(71)贯通滑杆(7)，且滑杆插槽(202)两侧壁对称连接有内部设置卡块(9)、卡块弹性连杆(8)的卡块槽(203)。6.根据权利要求5所述的校准片固定机构，其特征在于：两个所述卡块(9)均通过伸出杆(10)固定连接有第一磁性块(11)，所述固定插筒(1)内开设有关于内螺纹槽(102)对称设置的
