一种用于汽车钣金的焊接成型机床.pdf

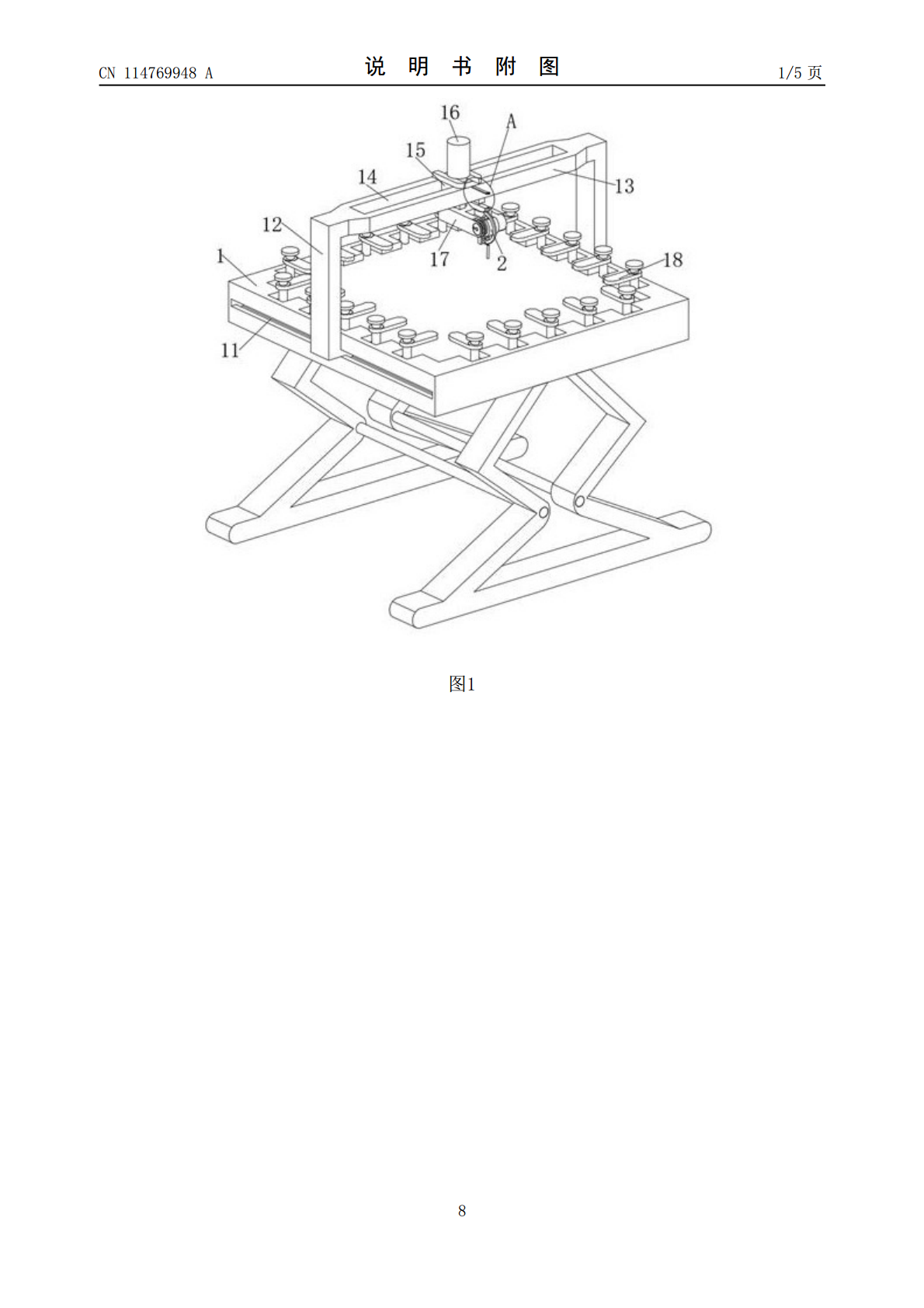

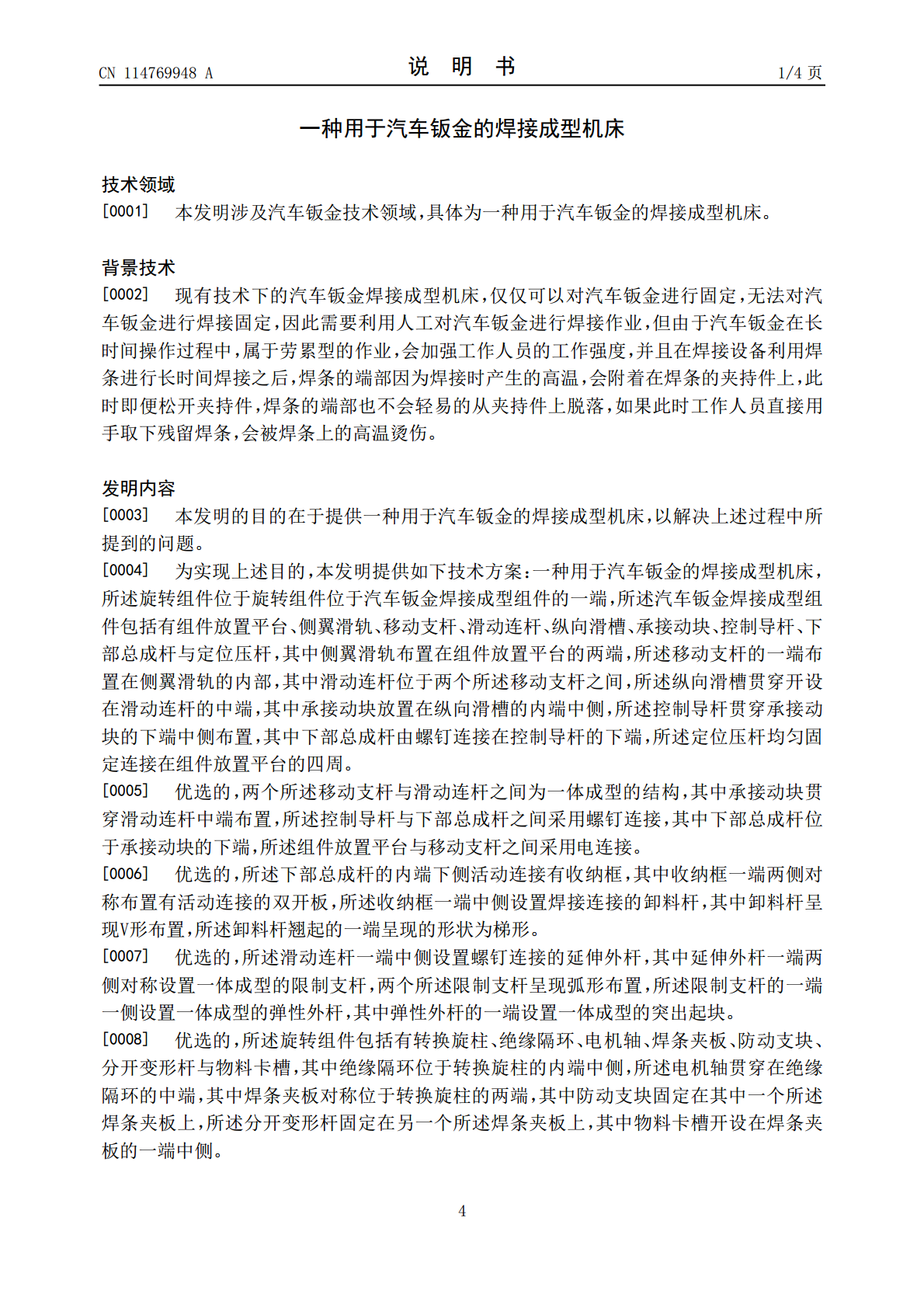

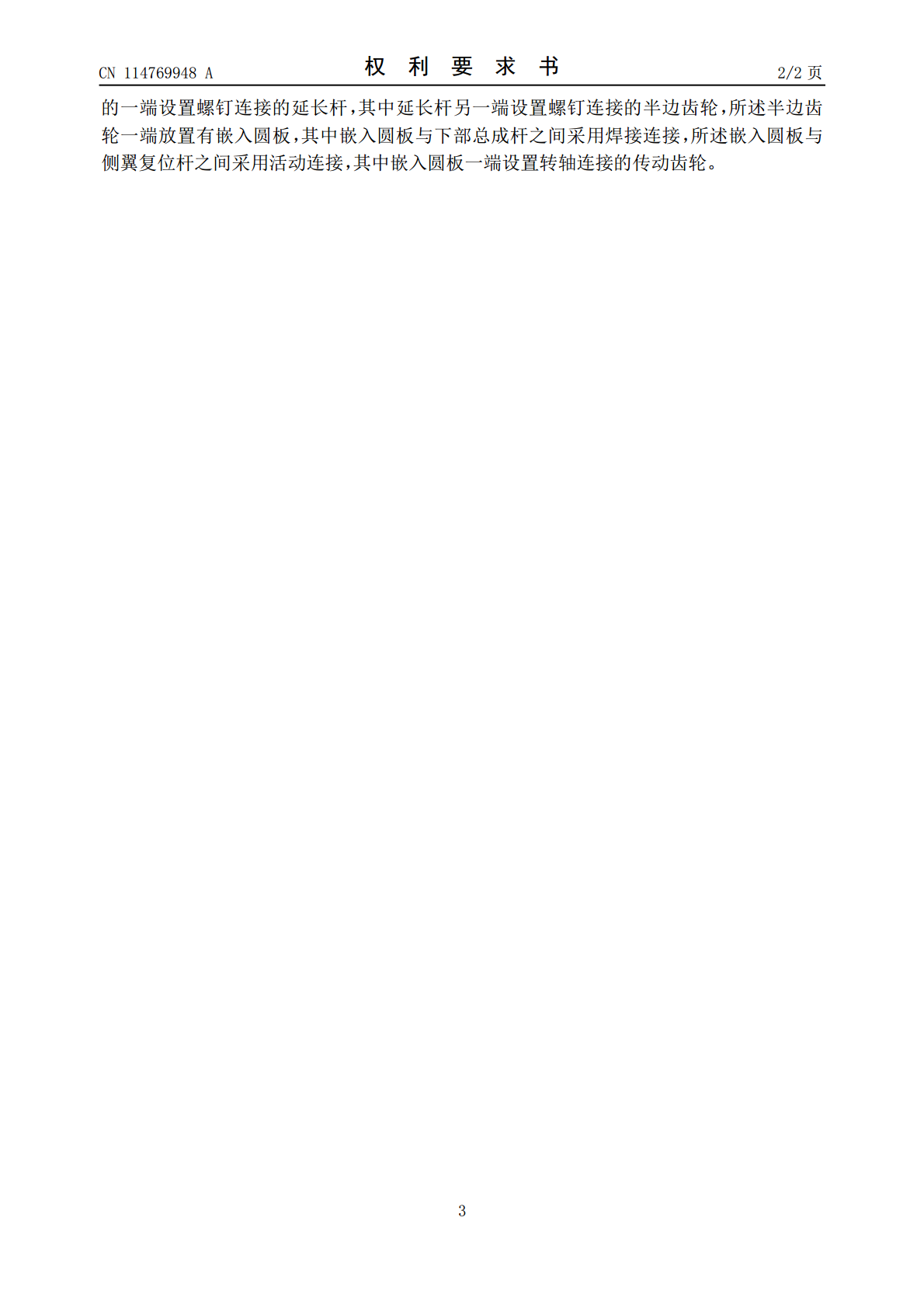

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114769948A(43)申请公布日2022.07.22(21)申请号202210290314.4(22)申请日2022.03.23(71)申请人深圳嘉车科技有限公司地址518000广东省深圳市宝安区西乡街道劳动社区西乡大道288号华丰总部经济大厦A座710(72)发明人黄惠娟罗伦刚(74)专利代理机构东莞市神州众达专利商标事务所(普通合伙)44251专利代理师戴建红(51)Int.Cl.B23K37/00(2006.01)B23K37/02(2006.01)B23K37/04(2006.01)权利要求书2页说明书4页附图5页(54)发明名称一种用于汽车钣金的焊接成型机床(57)摘要本发明涉及汽车钣金技术领域，具体为一种用于汽车钣金的焊接成型机床。所述汽车钣金焊接成型组件包括有组件放置平台、侧翼滑轨、移动支杆、滑动连杆、纵向滑槽、承接动块、控制导杆、下部总成杆与定位压杆，其中侧翼滑轨布置在组件放置平台的两端，通过对本发明的设置，可以辅助形的帮助工作人员对一些不会过于弯曲裂缝进行焊接作业，进而可以有效的减轻工作人员的工作强度，同时可以保证汽车钣金的焊缝质量；使用完的焊条会被集中放置在收纳框的内部，便于后续的处理，同时新的焊条会被转动到指定位置，继续实行焊接作业。CN114769948ACN114769948A权利要求书1/2页1.一种用于汽车钣金的焊接成型机床，包括具有自动移动焊接的汽车钣金焊接成型组件与具有便捷更换焊条功能的旋转组件，其特征在于：所述旋转组件位于旋转组件位于汽车钣金焊接成型组件的一端，所述汽车钣金焊接成型组件包括有组件放置平台、侧翼滑轨、移动支杆、滑动连杆、纵向滑槽、承接动块、控制导杆、下部总成杆与定位压杆，其中，侧翼滑轨布置在组件放置平台的两端，所述移动支杆的一端布置在侧翼滑轨的内部，其中滑动连杆位于两个所述移动支杆之间，所述纵向滑槽贯穿开设在滑动连杆的中端，其中，承接动块放置在纵向滑槽的内端中侧，所述控制导杆贯穿承接动块的下端中侧布置，其中下部总成杆由螺钉连接在控制导杆的下端，所述定位压杆均匀固定连接在组件放置平台的四周。2.根据权利要求1所述的一种用于汽车钣金的焊接成型机床，其特征在于：两个所述移动支杆与滑动连杆之间为一体成型的结构，其中承接动块贯穿滑动连杆中端布置，所述控制导杆与下部总成杆之间采用螺钉连接，其中下部总成杆位于承接动块的下端，所述组件放置平台与移动支杆之间采用电连接。3.根据权利要求2所述的一种用于汽车钣金的焊接成型机床，其特征在于：所述下部总成杆的内端下侧活动连接有收纳框，其中收纳框一端两侧对称布置有活动连接的双开板，所述收纳框一端中侧设置焊接连接的卸料杆，其中卸料杆呈现V形布置，所述卸料杆翘起的一端呈现的形状为梯形。4.根据权利要求1所述的一种用于汽车钣金的焊接成型机床，其特征在于：所述滑动连杆一端中侧设置螺钉连接的延伸外杆，其中延伸外杆一端两侧对称设置一体成型的限制支杆，两个所述限制支杆呈现弧形布置，所述限制支杆的一端一侧设置一体成型的弹性外杆，其中弹性外杆的一端设置一体成型的突出起块。5.根据权利要求1所述的一种用于汽车钣金的焊接成型机床，其特征在于：所述旋转组件包括有转换旋柱、绝缘隔环、电机轴、焊条夹板、防动支块、分开变形杆与物料卡槽，其中绝缘隔环位于转换旋柱的内端中侧，所述电机轴贯穿在绝缘隔环的中端，其中焊条夹板对称位于转换旋柱的两端，其中防动支块固定在其中一个所述焊条夹板上，所述分开变形杆固定在另一个所述焊条夹板上，其中物料卡槽开设在焊条夹板的一端中侧。6.根据权利要求5所述的一种用于汽车钣金的焊接成型机床，其特征在于：所述转换旋柱位于下部总成杆的一端中侧，其中绝缘隔环与转换旋柱之间采用螺钉连接，所述电机轴与绝缘隔环之间采用螺钉连接，其中电机轴的一端贯穿下部总成杆的一端布置，所述防动支块的另一端由螺钉连接在转换旋柱上，其中分开变形杆另一端由螺钉连接转换旋柱上。7.根据权利要求1所述的一种用于汽车钣金的焊接成型机床，其特征在于：所述转换旋柱一端放置有做功圆环，其中做功圆环下端中侧设置螺钉连接的连接杆，所述连接杆的一端设置螺钉连接的挤压杆，其中挤压杆的上端设置一体成型的导入块，所述做功圆环内端均匀设置一体成型的突出齿牙，其中转换旋柱的外端中侧贯穿开设限制外槽，所述限制外槽的内端一侧放置有支撑杆，其中支撑杆的另一端有螺钉连接在下部总成杆上，所述做功圆环的一端设置螺钉连接的侧翼复位杆。8.根据权利要求5所述的一种用于汽车钣金的焊接成型机床，其特征在于：所述电机轴2CN114769948A权利要求书2/2页的一端设置螺钉连接的延长杆，其中延长杆另一端设置螺钉连接的半边齿轮，所述半边齿轮一端放置有嵌入圆板，其中嵌入圆板与下
