一种智能健身梯.pdf

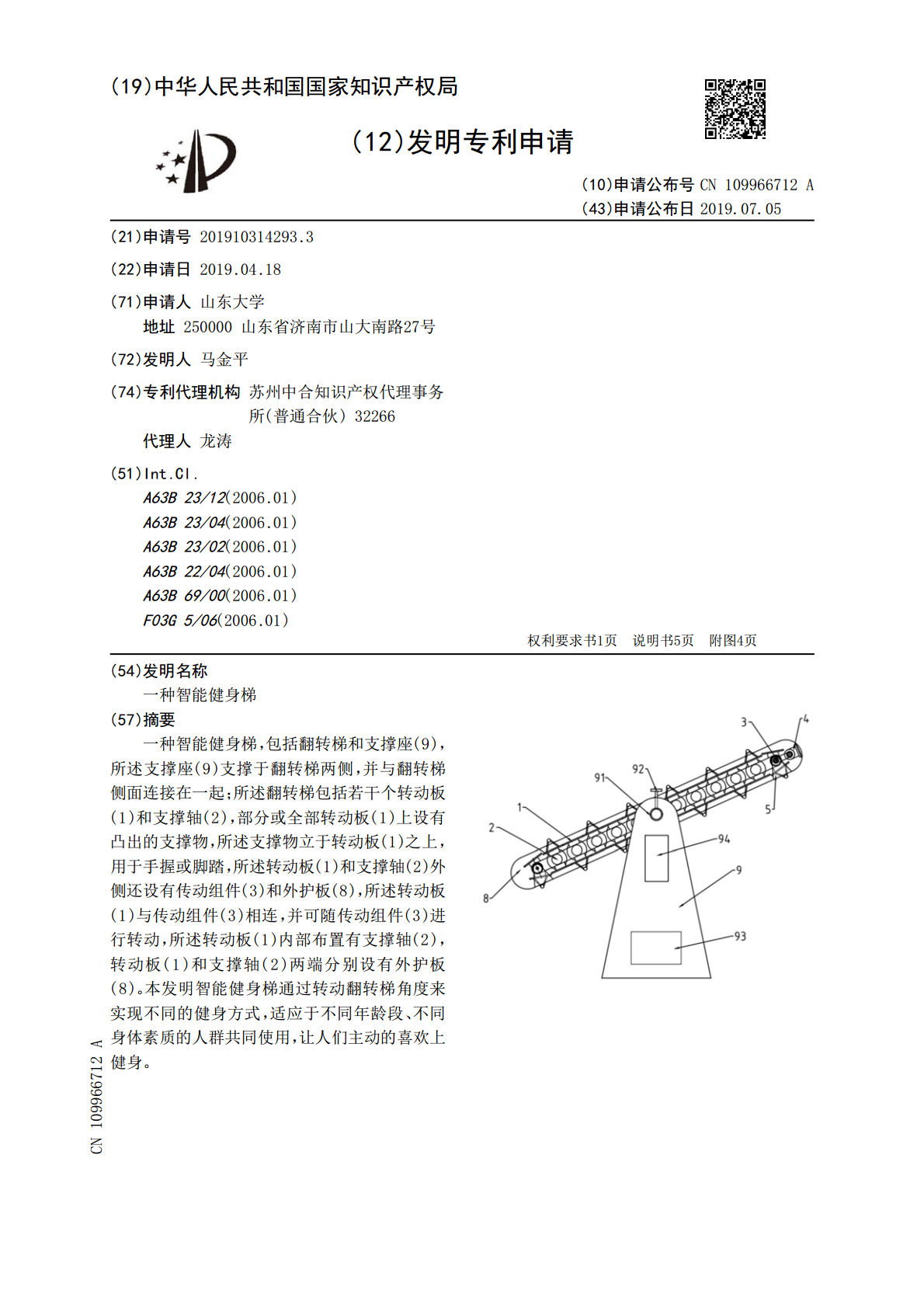

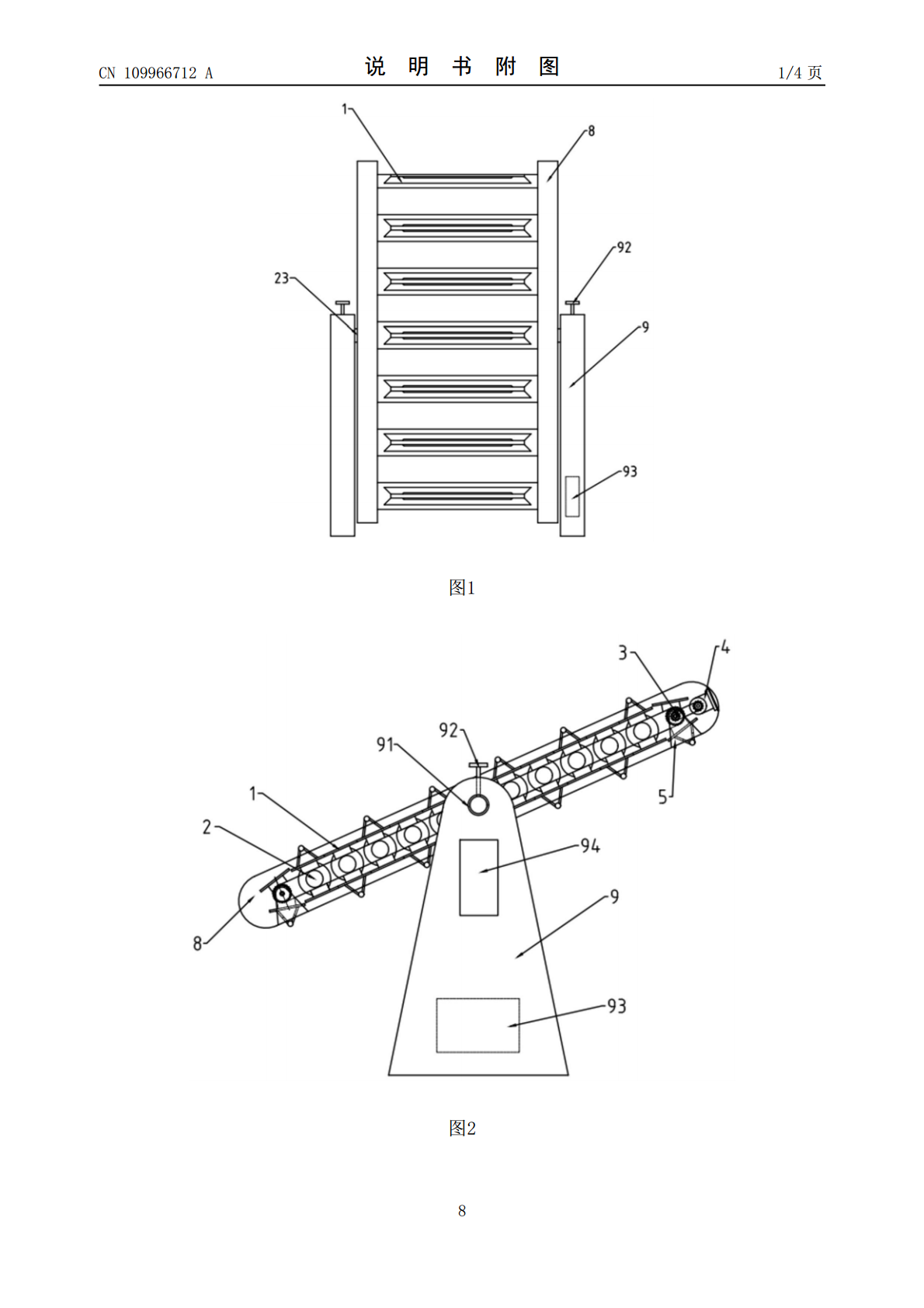

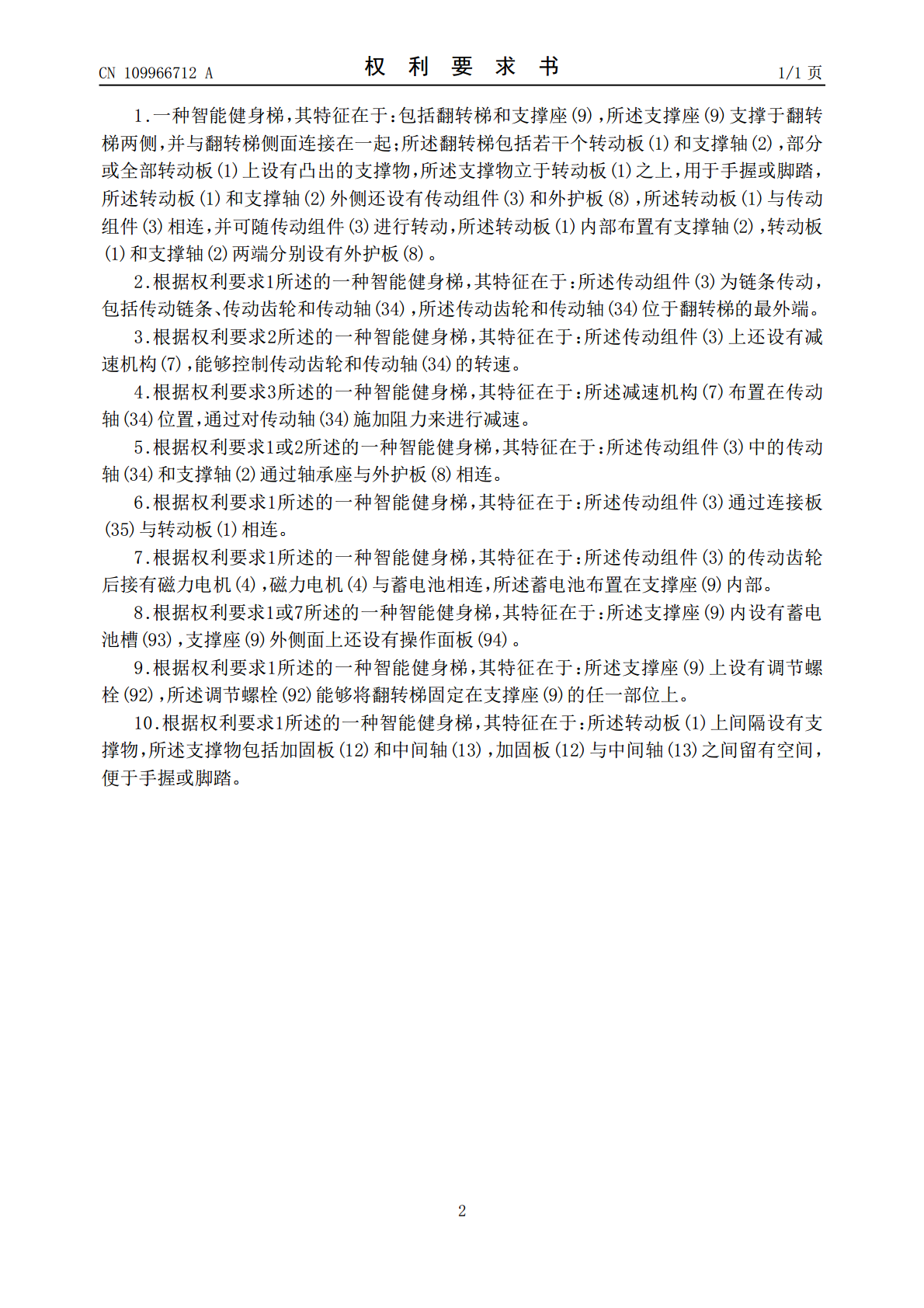

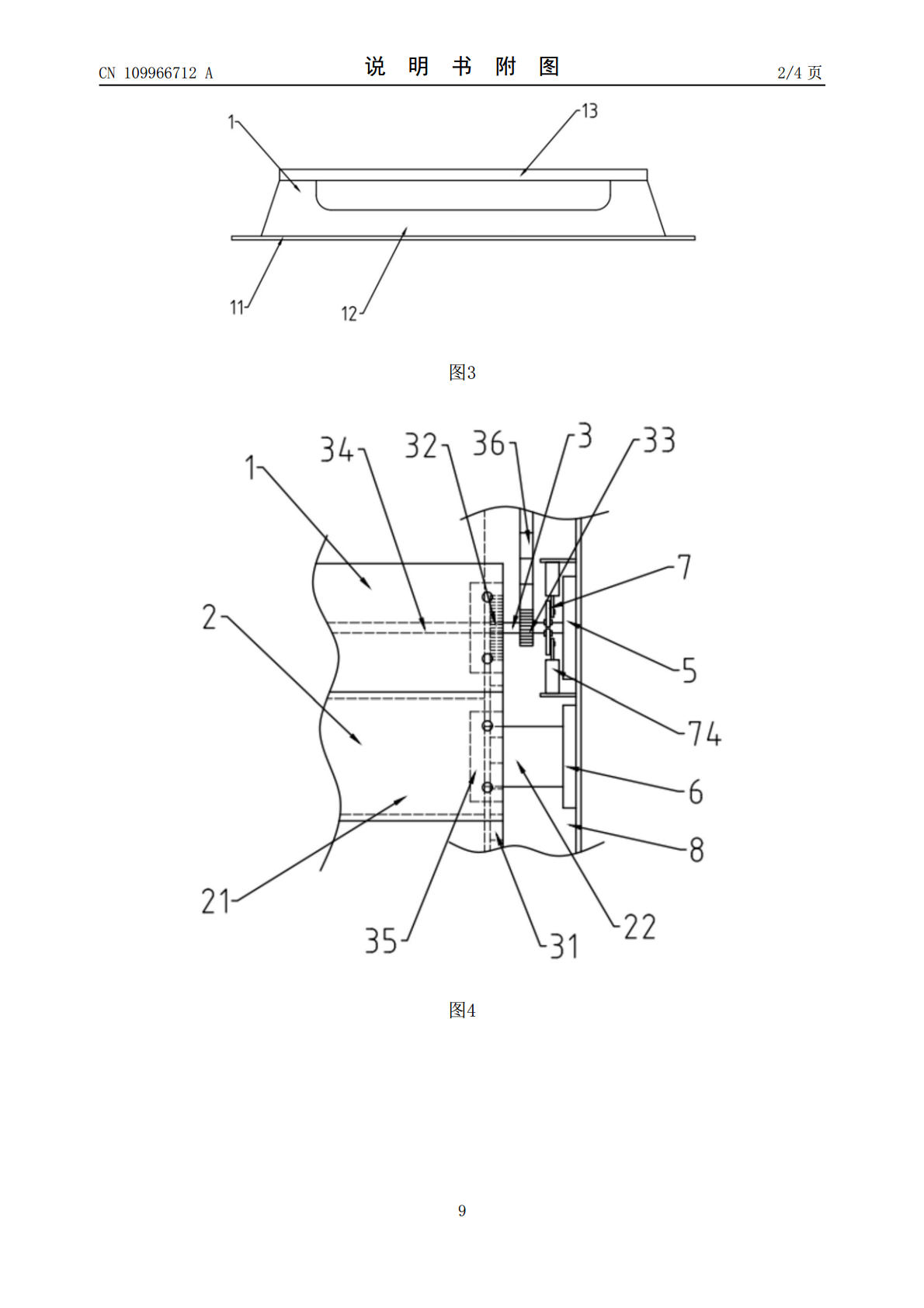

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109966712A(43)申请公布日2019.07.05(21)申请号201910314293.3(22)申请日2019.04.18(71)申请人山东大学地址250000山东省济南市山大南路27号(72)发明人马金平(74)专利代理机构苏州中合知识产权代理事务所(普通合伙)32266代理人龙涛(51)Int.Cl.A63B23/12(2006.01)A63B23/04(2006.01)A63B23/02(2006.01)A63B22/04(2006.01)A63B69/00(2006.01)F03G5/06(2006.01)权利要求书1页说明书5页附图4页(54)发明名称一种智能健身梯(57)摘要一种智能健身梯，包括翻转梯和支撑座(9)，所述支撑座(9)支撑于翻转梯两侧，并与翻转梯侧面连接在一起；所述翻转梯包括若干个转动板(1)和支撑轴(2)，部分或全部转动板(1)上设有凸出的支撑物，所述支撑物立于转动板(1)之上，用于手握或脚踏，所述转动板(1)和支撑轴(2)外侧还设有传动组件(3)和外护板(8)，所述转动板(1)与传动组件(3)相连，并可随传动组件(3)进行转动，所述转动板(1)内部布置有支撑轴(2)，转动板(1)和支撑轴(2)两端分别设有外护板(8)。本发明智能健身梯通过转动翻转梯角度来实现不同的健身方式，适应于不同年龄段、不同身体素质的人群共同使用，让人们主动的喜欢上健身。CN109966712ACN109966712A权利要求书1/1页1.一种智能健身梯，其特征在于：包括翻转梯和支撑座(9)，所述支撑座(9)支撑于翻转梯两侧，并与翻转梯侧面连接在一起；所述翻转梯包括若干个转动板(1)和支撑轴(2)，部分或全部转动板(1)上设有凸出的支撑物，所述支撑物立于转动板(1)之上，用于手握或脚踏，所述转动板(1)和支撑轴(2)外侧还设有传动组件(3)和外护板(8)，所述转动板(1)与传动组件(3)相连，并可随传动组件(3)进行转动，所述转动板(1)内部布置有支撑轴(2)，转动板(1)和支撑轴(2)两端分别设有外护板(8)。2.根据权利要求1所述的一种智能健身梯，其特征在于：所述传动组件(3)为链条传动，包括传动链条、传动齿轮和传动轴(34)，所述传动齿轮和传动轴(34)位于翻转梯的最外端。3.根据权利要求2所述的一种智能健身梯，其特征在于：所述传动组件(3)上还设有减速机构(7)，能够控制传动齿轮和传动轴(34)的转速。4.根据权利要求3所述的一种智能健身梯，其特征在于：所述减速机构(7)布置在传动轴(34)位置，通过对传动轴(34)施加阻力来进行减速。5.根据权利要求1或2所述的一种智能健身梯，其特征在于：所述传动组件(3)中的传动轴(34)和支撑轴(2)通过轴承座与外护板(8)相连。6.根据权利要求1所述的一种智能健身梯，其特征在于：所述传动组件(3)通过连接板(35)与转动板(1)相连。7.根据权利要求1所述的一种智能健身梯，其特征在于：所述传动组件(3)的传动齿轮后接有磁力电机(4)，磁力电机(4)与蓄电池相连，所述蓄电池布置在支撑座(9)内部。8.根据权利要求1或7所述的一种智能健身梯，其特征在于：所述支撑座(9)内设有蓄电池槽(93)，支撑座(9)外侧面上还设有操作面板(94)。9.根据权利要求1所述的一种智能健身梯，其特征在于：所述支撑座(9)上设有调节螺栓(92)，所述调节螺栓(92)能够将翻转梯固定在支撑座(9)的任一部位上。10.根据权利要求1所述的一种智能健身梯，其特征在于：所述转动板(1)上间隔设有支撑物，所述支撑物包括加固板(12)和中间轴(13)，加固板(12)与中间轴(13)之间留有空间，便于手握或脚踏。2CN109966712A说明书1/5页一种智能健身梯技术领域[0001]本发明涉及健身器械设备技术领域，尤其涉及一种智能健身梯。背景技术[0002]进入二十一世纪，社会物质文明继续高速发展，人们的意识形态也在悄然向前变革。作为意识的一部分，健康意识同样在不断递进。由于健康意识的提高，人们对自身的生活质量必然有新的要求，尤其是健康的生活方式。[0003]健身器材的发展源于20世纪后期，其发明对提高人类的生活质量，增强人的体质及建构人们健康文明生活方式的建立起着重要的作用。纵观健身器材的发展历史，它经历了功能由单一到多样，结构由简单到复杂，科技含量由低到高之过程，并且发展变化的速度随科学技术日新月异的变化越来越快。[0004]但现在市场上的健身设备大多是单一类型的多功能组合健身器材，只是运动健身的辅助工具，是“死”的器械，缺乏情感、欲望、心境、精神的人性化创造。不能有效指导人们去主动喜欢上健身，仅仅作为一种销售产品存在。
