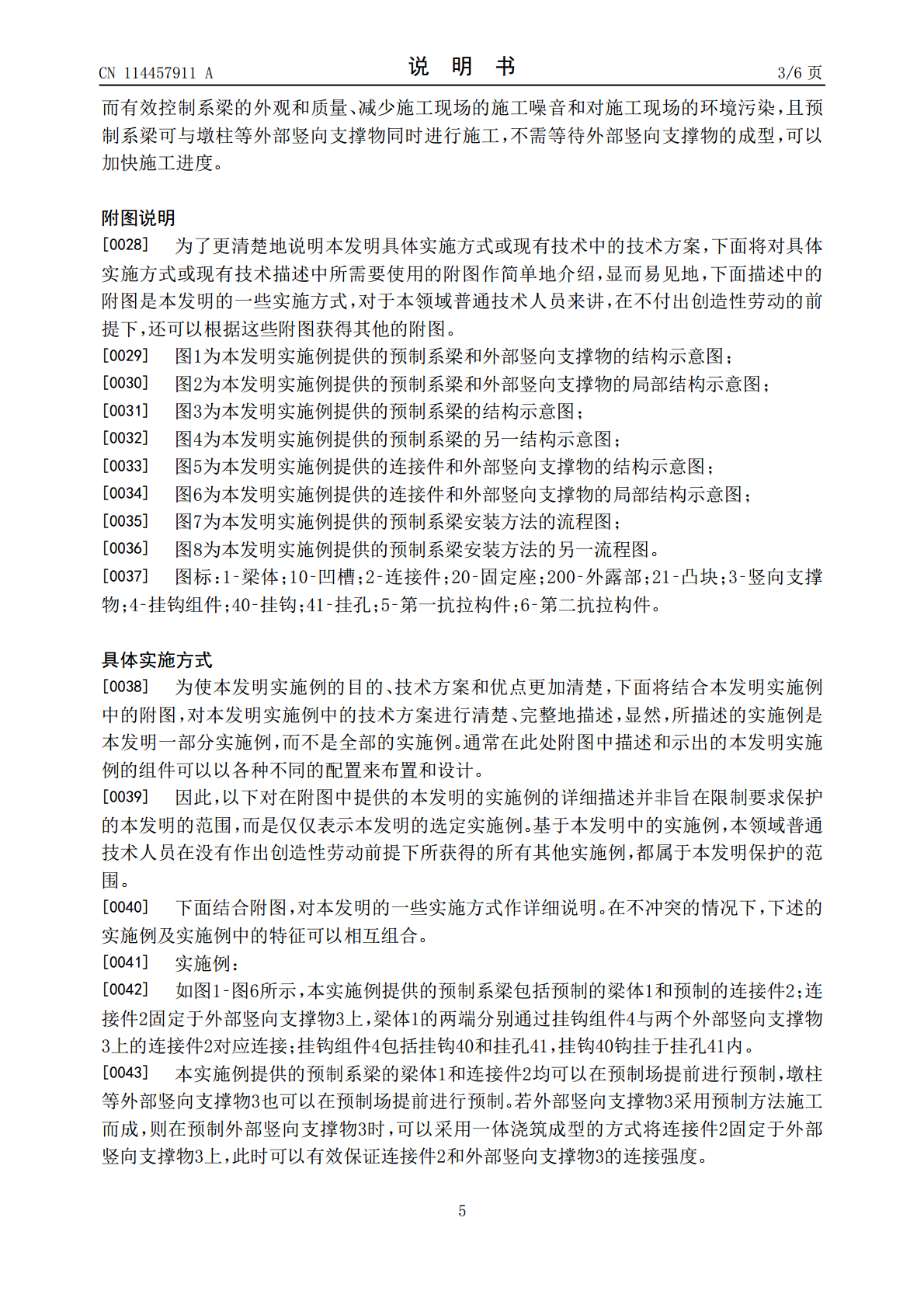

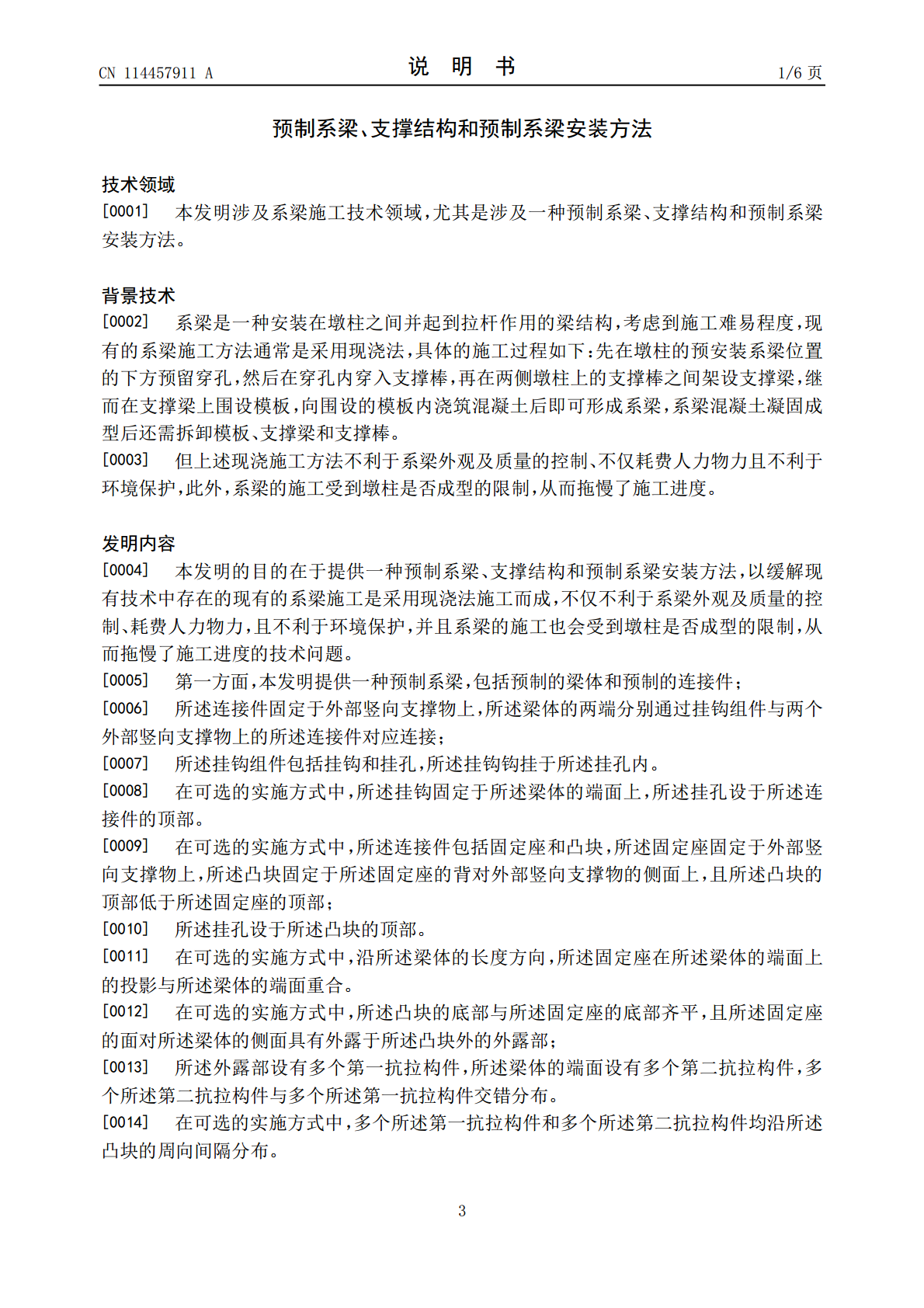

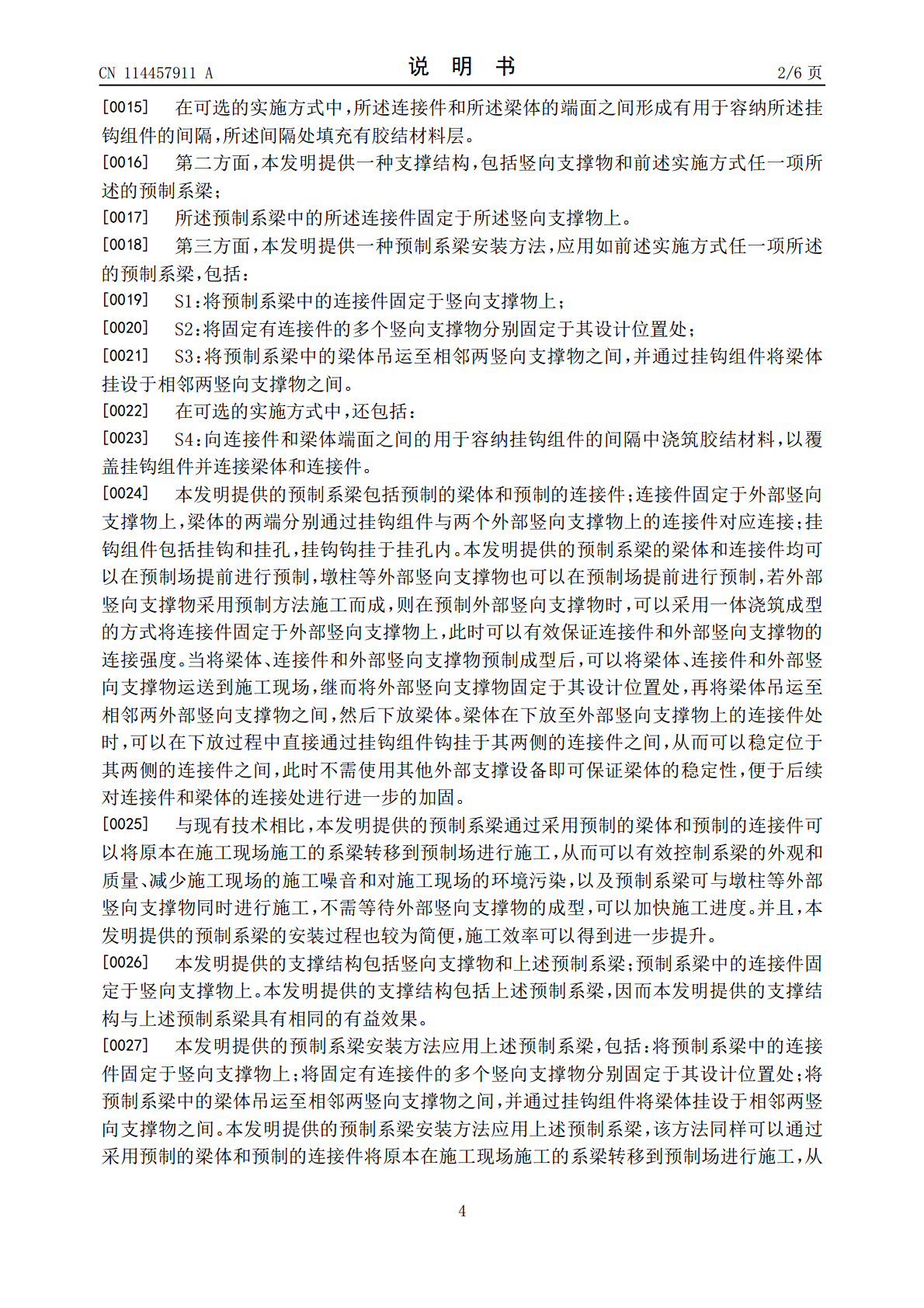

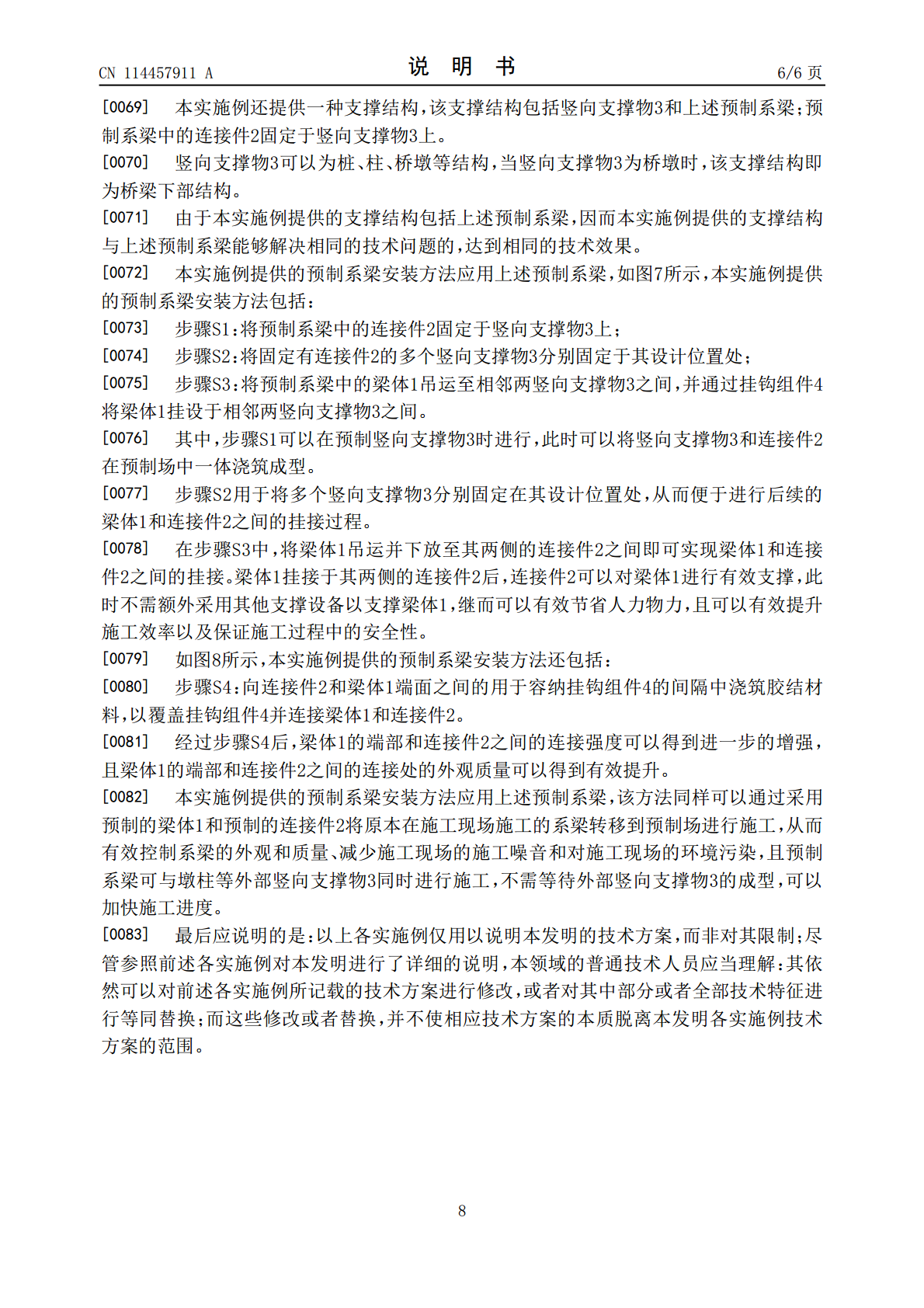

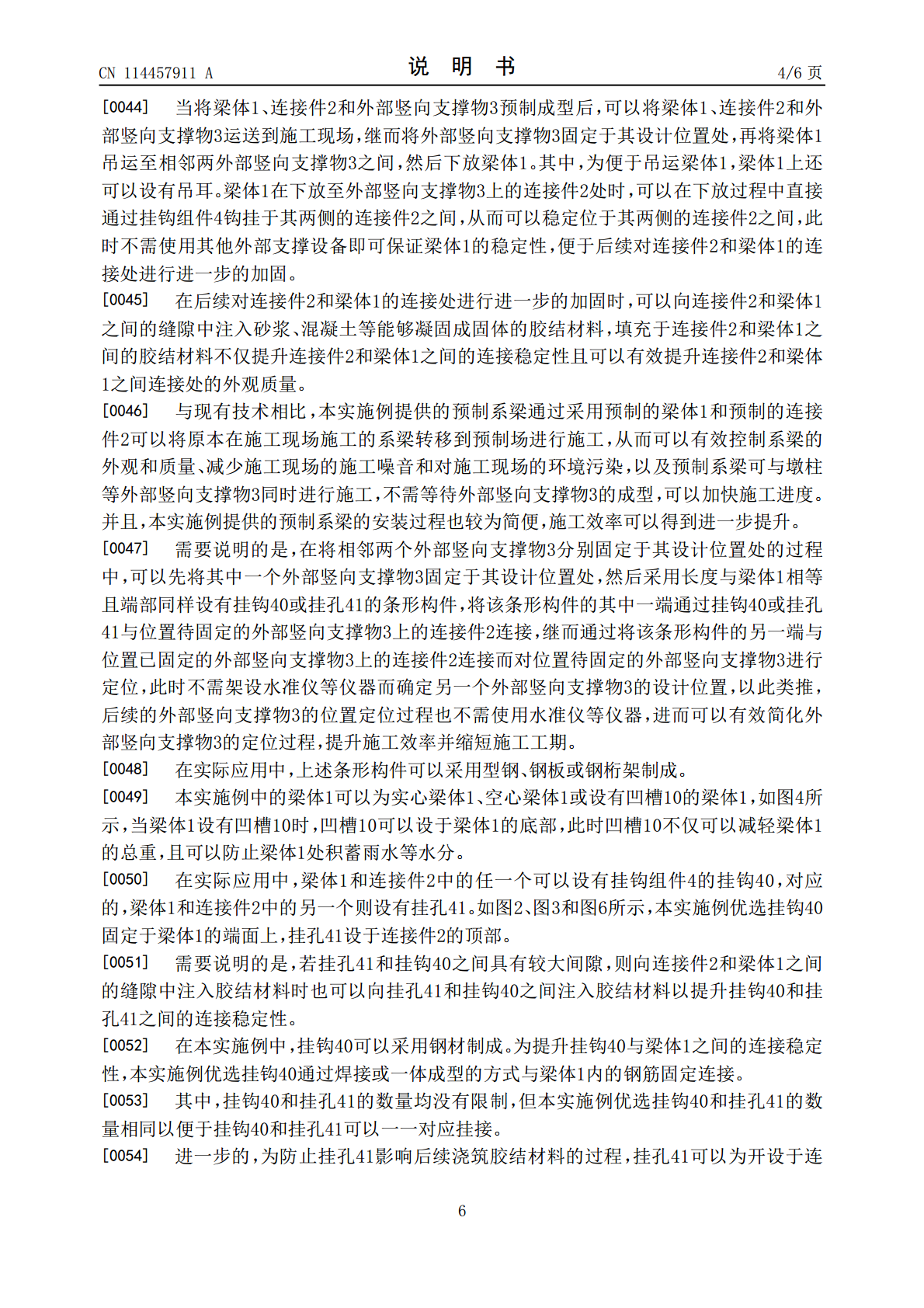

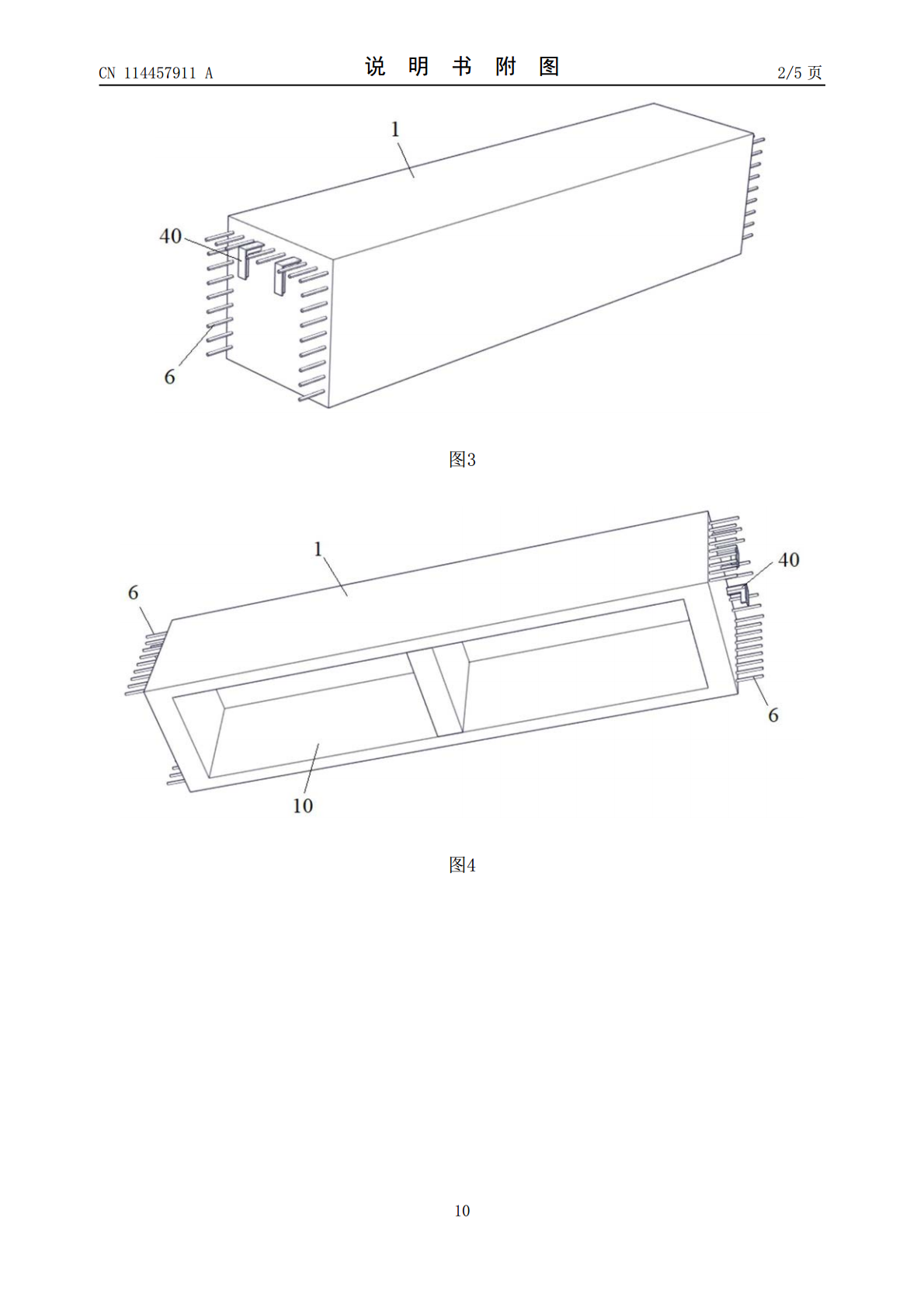

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114457911A(43)申请公布日2022.05.10(21)申请号202210187455.3E01D101/26(2006.01)(22)申请日2022.02.28(71)申请人中交一公局集团有限公司地址100000北京市朝阳区管庄周家井申请人中交一公局海威工程建设有限公司(72)发明人李荐郝萌飞(74)专利代理机构北京超凡宏宇专利代理事务所(特殊普通合伙)11463专利代理师张鹏(51)Int.Cl.E04B1/20(2006.01)E04B1/21(2006.01)E04C3/20(2006.01)E01D19/02(2006.01)E02D27/14(2006.01)权利要求书1页说明书6页附图5页(54)发明名称预制系梁、支撑结构和预制系梁安装方法(57)摘要本发明提供一种预制系梁、支撑结构和预制系梁安装方法，涉及系梁施工技术领域。该预制系梁包括预制的梁体和预制的连接件；连接件固定于外部竖向支撑物上，梁体的两端分别通过挂钩组件与两个外部竖向支撑物上的连接件对应连接；挂钩组件包括挂钩和挂孔，挂钩钩挂于挂孔内。本发明提供的预制系梁通过采用预制的梁体和预制的连接件可以将原本在施工现场施工的系梁转移到预制场进行施工，从而可以有效控制系梁的外观和质量、减少施工现场的施工噪音和对施工现场的环境污染，以及预制系梁可与墩柱等外部竖向支撑物同时进行施工，不需等待外部竖向支撑物的成型，可以加快施工进度。CN114457911ACN114457911A权利要求书1/1页1.一种预制系梁，其特征在于，包括预制的梁体(1)和预制的连接件(2)；所述连接件(2)固定于外部竖向支撑物(3)上，所述梁体(1)的两端分别通过挂钩组件(4)与两个外部竖向支撑物(3)上的所述连接件(2)对应连接；所述挂钩组件(4)包括挂钩(40)和挂孔(41)，所述挂钩(40)钩挂于所述挂孔(41)内。2.根据权利要求1所述的预制系梁，其特征在于，所述挂钩(40)固定于所述梁体(1)的端面上，所述挂孔(41)设于所述连接件(2)的顶部。3.根据权利要求2所述的预制系梁，其特征在于，所述连接件(2)包括固定座(20)和凸块(21)，所述固定座(20)固定于外部竖向支撑物(3)上，所述凸块(21)固定于所述固定座(20)的背对外部竖向支撑物(3)的侧面上，且所述凸块(21)的顶部低于所述固定座(20)的顶部；所述挂孔(41)设于所述凸块(21)的顶部。4.根据权利要求3所述的预制系梁，其特征在于，沿所述梁体(1)的长度方向，所述固定座(20)在所述梁体(1)的端面上的投影与所述梁体(1)的端面重合。5.根据权利要求3所述的预制系梁，其特征在于，所述凸块(21)的底部与所述固定座(20)的底部齐平，且所述固定座(20)的面对所述梁体(1)的侧面具有外露于所述凸块(21)外的外露部(200)；所述外露部(200)设有多个第一抗拉构件(5)，所述梁体(1)的端面设有多个第二抗拉构件(6)，多个所述第二抗拉构件(6)与多个所述第一抗拉构件(5)交错分布。6.根据权利要求5所述的预制系梁，其特征在于，多个所述第一抗拉构件(5)和多个所述第二抗拉构件(6)均沿所述凸块(21)的周向间隔分布。7.根据权利要求1‑6任一项所述的预制系梁，其特征在于，所述连接件(2)和所述梁体(1)的端面之间形成有用于容纳所述挂钩组件(4)的间隔，所述间隔处填充有胶结材料层。8.一种支撑结构，其特征在于，包括竖向支撑物(3)和权利要求1‑7任一项所述的预制系梁；所述预制系梁中的所述连接件(2)固定于所述竖向支撑物(3)上。9.一种预制系梁安装方法，应用如权利要求1‑7任一项所述的预制系梁，其特征在于，包括：S1：将预制系梁中的连接件(2)固定于竖向支撑物(3)上；S2：将固定有连接件(2)的多个竖向支撑物(3)分别固定于其设计位置处；S3：将预制系梁中的梁体(1)吊运至相邻两竖向支撑物(3)之间，并通过挂钩组件(4)将梁体(1)挂设于相邻两竖向支撑物(3)之间。10.根据权利要求9所述的预制系梁安装方法，其特征在于，还包括：S4：向连接件(2)和梁体(1)端面之间的用于容纳挂钩组件(4)的间隔中浇筑胶结材料，以覆盖挂钩组件(4)并连接梁体(1)和连接件(2)。2CN114457911A说明书1/6页预制系梁、支撑结构和预制系梁安装方法技术领域[0001]本发明涉及系梁施工技术领域，尤其是涉及一种预制系梁、支撑结构和预制系梁安装方法。背景技术[0002]系梁是一种安装在墩柱之间并起到拉杆作用的梁结构，考虑到施工难易程度，现有的系梁施工方法通常是采用现浇法，具体的施工过程如下：先在墩柱的预安装系梁位置的下方预留穿孔，然后在穿孔内穿入支撑棒，再
