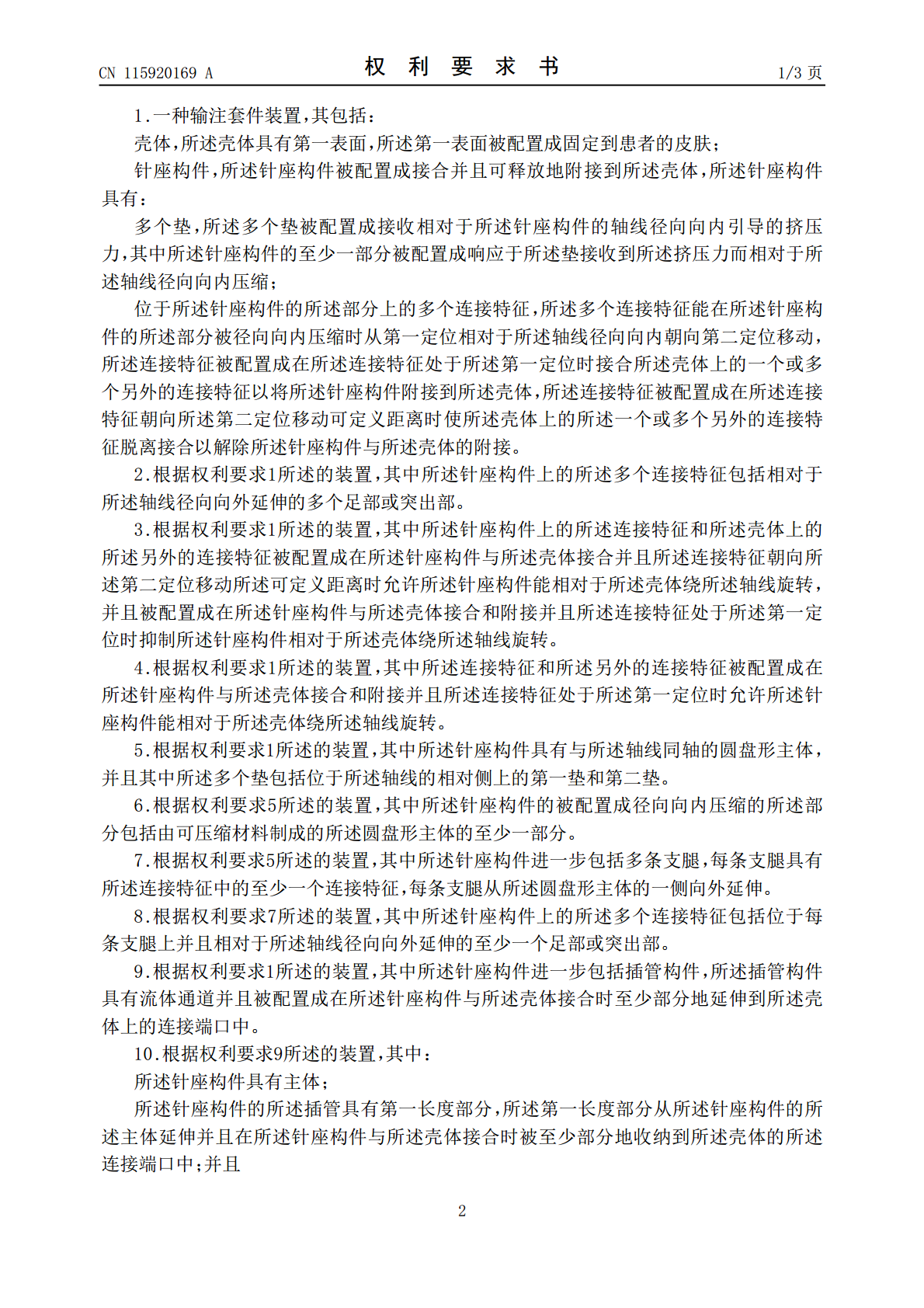

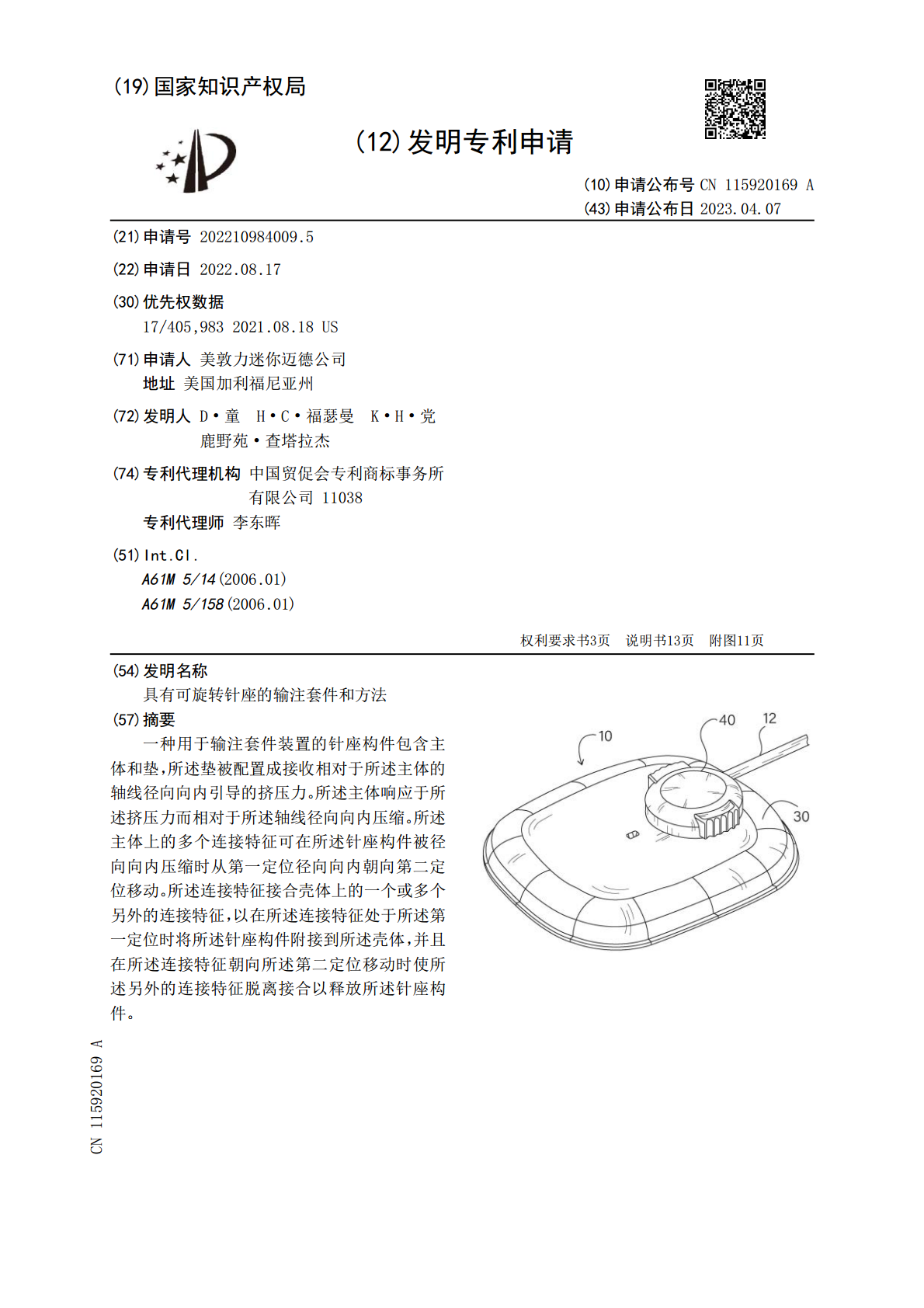

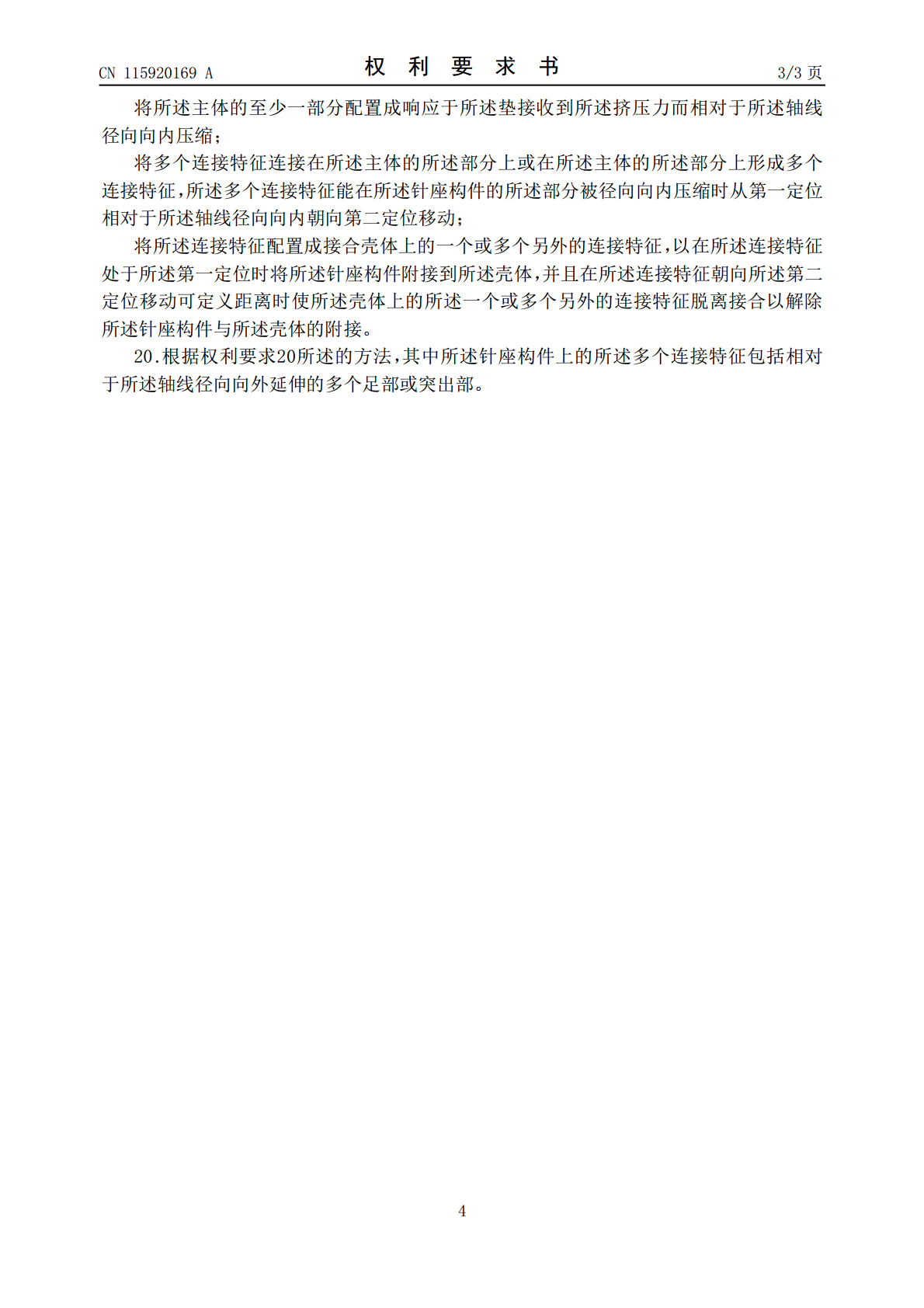

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115920169A(43)申请公布日2023.04.07(21)申请号202210984009.5(22)申请日2022.08.17(30)优先权数据17/405,9832021.08.18US(71)申请人美敦力迷你迈德公司地址美国加利福尼亚州(72)发明人D·童H·C·福瑟曼K·H·党鹿野苑·查塔拉杰(74)专利代理机构中国贸促会专利商标事务所有限公司11038专利代理师李东晖(51)Int.Cl.A61M5/14(2006.01)A61M5/158(2006.01)权利要求书3页说明书13页附图11页(54)发明名称具有可旋转针座的输注套件和方法(57)摘要一种用于输注套件装置的针座构件包含主体和垫，所述垫被配置成接收相对于所述主体的轴线径向向内引导的挤压力。所述主体响应于所述挤压力而相对于所述轴线径向向内压缩。所述主体上的多个连接特征可在所述针座构件被径向向内压缩时从第一定位径向向内朝向第二定位移动。所述连接特征接合壳体上的一个或多个另外的连接特征，以在所述连接特征处于所述第一定位时将所述针座构件附接到所述壳体，并且在所述连接特征朝向所述第二定位移动时使所述另外的连接特征脱离接合以释放所述针座构件。CN115920169ACN115920169A权利要求书1/3页1.一种输注套件装置，其包括：壳体，所述壳体具有第一表面，所述第一表面被配置成固定到患者的皮肤；针座构件，所述针座构件被配置成接合并且可释放地附接到所述壳体，所述针座构件具有：多个垫，所述多个垫被配置成接收相对于所述针座构件的轴线径向向内引导的挤压力，其中所述针座构件的至少一部分被配置成响应于所述垫接收到所述挤压力而相对于所述轴线径向向内压缩；位于所述针座构件的所述部分上的多个连接特征，所述多个连接特征能在所述针座构件的所述部分被径向向内压缩时从第一定位相对于所述轴线径向向内朝向第二定位移动，所述连接特征被配置成在所述连接特征处于所述第一定位时接合所述壳体上的一个或多个另外的连接特征以将所述针座构件附接到所述壳体，所述连接特征被配置成在所述连接特征朝向所述第二定位移动可定义距离时使所述壳体上的所述一个或多个另外的连接特征脱离接合以解除所述针座构件与所述壳体的附接。2.根据权利要求1所述的装置，其中所述针座构件上的所述多个连接特征包括相对于所述轴线径向向外延伸的多个足部或突出部。3.根据权利要求1所述的装置，其中所述针座构件上的所述连接特征和所述壳体上的所述另外的连接特征被配置成在所述针座构件与所述壳体接合并且所述连接特征朝向所述第二定位移动所述可定义距离时允许所述针座构件能相对于所述壳体绕所述轴线旋转，并且被配置成在所述针座构件与所述壳体接合和附接并且所述连接特征处于所述第一定位时抑制所述针座构件相对于所述壳体绕所述轴线旋转。4.根据权利要求1所述的装置，其中所述连接特征和所述另外的连接特征被配置成在所述针座构件与所述壳体接合和附接并且所述连接特征处于所述第一定位时允许所述针座构件能相对于所述壳体绕所述轴线旋转。5.根据权利要求1所述的装置，其中所述针座构件具有与所述轴线同轴的圆盘形主体，并且其中所述多个垫包括位于所述轴线的相对侧上的第一垫和第二垫。6.根据权利要求5所述的装置，其中所述针座构件的被配置成径向向内压缩的所述部分包括由可压缩材料制成的所述圆盘形主体的至少一部分。7.根据权利要求5所述的装置，其中所述针座构件进一步包括多条支腿，每条支腿具有所述连接特征中的至少一个连接特征，每条支腿从所述圆盘形主体的一侧向外延伸。8.根据权利要求7所述的装置，其中所述针座构件上的所述多个连接特征包括位于每条支腿上并且相对于所述轴线径向向外延伸的至少一个足部或突出部。9.根据权利要求1所述的装置，其中所述针座构件进一步包括插管构件，所述插管构件具有流体通道并且被配置成在所述针座构件与所述壳体接合时至少部分地延伸到所述壳体上的连接端口中。10.根据权利要求9所述的装置，其中：所述针座构件具有主体；所述针座构件的所述插管具有第一长度部分，所述第一长度部分从所述针座构件的所述主体延伸并且在所述针座构件与所述壳体接合时被至少部分地收纳到所述壳体的所述连接端口中；并且2CN115920169A权利要求书2/3页所述针座构件的所述插管具有第二长度部分，所述第二长度部分向外张开或锥化到相对于所述第一长度部分更宽的外部直径，所述第二长度部分将所述第一长度部分联接到所述针座构件的所述主体。11.根据权利要求9所述的装置，其中所述针座构件进一步包括用于连接到流体流动导管的端口，所述端口与所述针座构件的所述插管的所述流体通道进行流体流动连通。12.一种用于输注套件装置的针座构件，所述针座构件包括：主体；多个垫，所述多个垫被配
