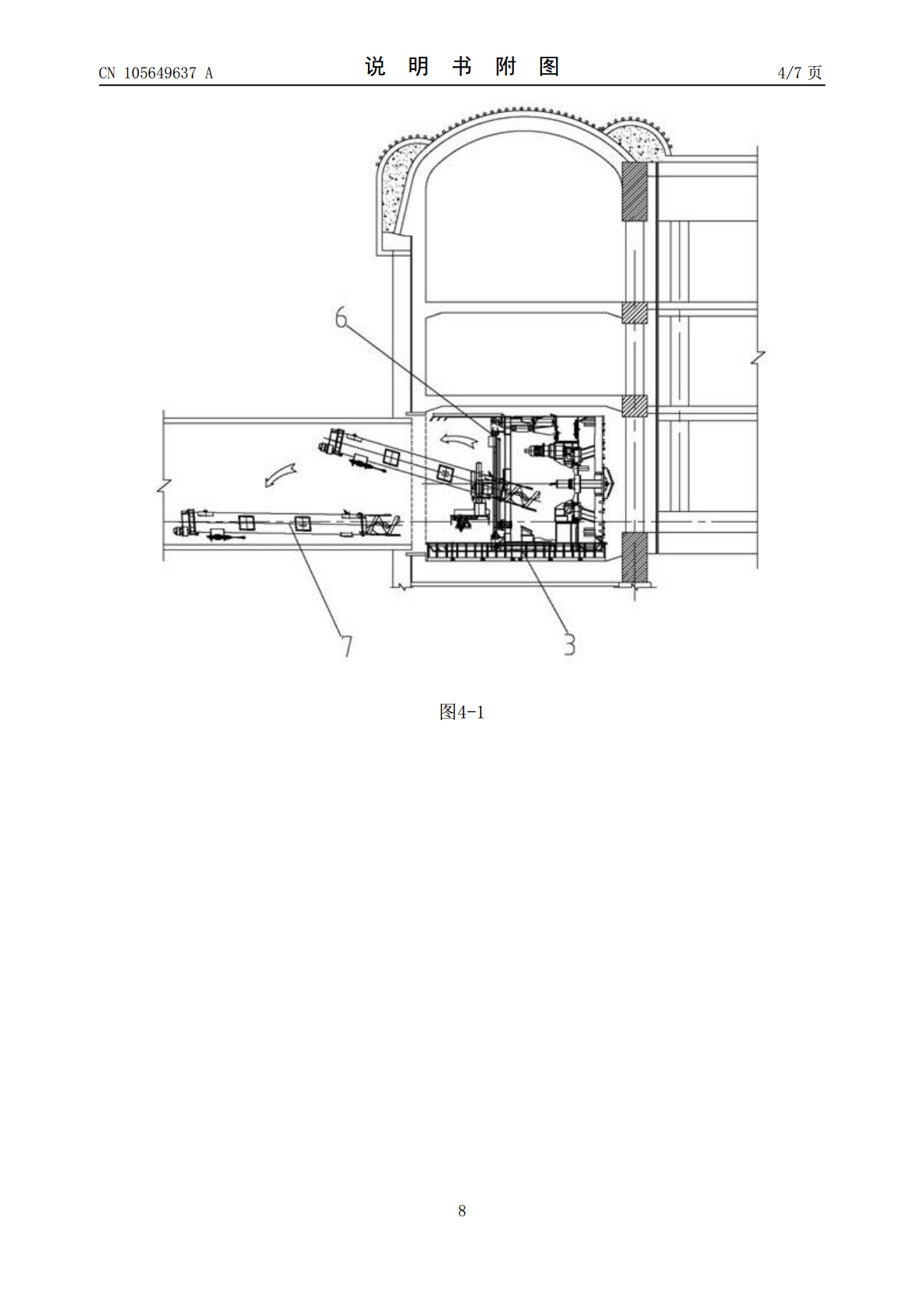

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105649637A(43)申请公布日2016.06.08(21)申请号201610209118.4(22)申请日2016.04.06(71)申请人北京市政建设集团有限责任公司地址100041北京市西城区南礼士路17号(72)发明人郭玉海王全贤蔡志勇杨祥亮张新全杨冬梅赵东华刘宏涛薛彦李洪波白冰冀云张济元刘岩刘勇强(51)Int.Cl.E21D9/06(2006.01)权利要求书1页说明书2页附图7页(54)发明名称一种盾构横通道平移接收施工工法(57)摘要本发明涉及一种盾构横通道平移接收施工工法，其包括如下施工步骤：1），完成盾构接收横通道结构施工；2），在盾构接收横通道底板铺设一层钢板，并进行固定；然后完成盾构基座安装以及洞口管片、洞口密封的安装；3），盾构设备掘进至盾构基座上设计的接收位置；4），在隧道内拆除盾构设备与后续台车的连接，并拆除螺旋输送机；5），在钢板上涂抹润滑涂层，在基座平移相反方向安装反力支撑点及千斤顶；6），进行盾构平移施工，联动调整千斤顶，使盾构基座整体平移，将盾构设备平移至盾构吊出井的解体位置处，完成盾构平移，进行后续盾构解体吊出作业。本发明具有工艺简单，施工方便，安全可靠等诸多优点。CN105649637ACN105649637A权利要求书1/1页1.一种盾构横通道平移接收施工工法，其特征在于：包括如下施工步骤：1），完成盾构接收横通道结构施工；2），在盾构接收横通道底板铺设一层钢板，并进行固定；然后完成盾构基座安装以及洞口管片、洞口密封的安装；3），盾构设备掘进至盾构基座上设计的接收位置；4），在隧道内拆除盾构设备与后续台车的连接，并拆除螺旋输送机；5），在钢板上涂抹润滑涂层，在基座平移相反方向安装反力支撑点及千斤顶；6），进行盾构平移施工，联动调整千斤顶，使盾构基座整体平移，将盾构设备平移至盾构吊出井的解体位置处，完成盾构平移，进行后续盾构解体吊出作业。2.如权利要求1所述的盾构横通道平移接收施工工法，其特征在于：所述步骤2）中，盾构基座支撑于钢板上。3.如权利要求1所述的盾构横通道平移接收施工工法，其特征在于：所述步骤6）中，所述盾构基座和千斤顶之间能安装顶铁以加长千斤顶行程；平移距离长时，能通过调整反力支撑点的位置，避免顶铁过长。2CN105649637A说明书1/2页一种盾构横通道平移接收施工工法[0001]【技术领域】本发明涉及一种盾构施工工法，具体涉及一种盾构横通道平移接收施工工法，属于盾构技术领域。[0002]【背景技术】盾构区间完成后，需要在暗挖横通道内接收盾构设备。然而，由于盾构设备体积及自重较大，在暗挖横通道内解体存在一定的风险。[0003]因此，为解决上述技术问题，确有必要提供一种创新的盾构横通道平移接收施工工法，以克服现有技术中的所述缺陷。[0004]【发明内容】为解决上述问题，本发明的目的在于提供一种盾构横通道平移接收施工工法，其将盾构设备在横通道内平移至明挖竖井，然后再吊出。[0005]为实现上述目的，本发明采取的技术方案为：一种盾构横通道平移接收施工工法，其包括如下施工步骤：1），完成盾构接收横通道结构施工；2），在盾构接收横通道底板铺设一层钢板，并进行固定；然后完成盾构基座安装以及洞口管片、洞口密封的安装；3），盾构设备掘进至盾构基座上设计的接收位置；4），在隧道内拆除盾构设备与后续台车的连接，并拆除螺旋输送机；5），在钢板上涂抹润滑涂层，在基座平移相反方向安装反力支撑点及千斤顶；6），进行盾构平移施工，联动调整千斤顶，使盾构基座整体平移，将盾构设备平移至盾构吊出井的解体位置处，完成盾构平移，进行后续盾构解体吊出作业。[0006]本发明的盾构横通道平移接收施工工法进一步为：所述步骤2）中，盾构基座支撑于钢板上。[0007]本发明的盾构横通道平移接收施工工法还可为：所述步骤6）中，所述盾构基座和千斤顶之间能安装顶铁以加长千斤顶行程；平移距离长时，能通过调整反力支撑点的位置，避免顶铁过长。[0008]与现有技术相比，本发明具有如下有益效果：本发明的盾构横通道平移接收施工工法具有工艺简单，施工方便，安全可靠等诸多优点，其能将盾构设备在横通道内平移至明挖竖井，然后再吊出。[0009]【附图说明】[0010]图1是本发明的盾构横通道平移接收施工工法施工步骤1）的示意图。[0011]图2是本发明的盾构横通道平移接收施工工法施工步骤2）的示意图。[0012]图3是本发明的盾构横通道平移接收施工工法施工步骤3）的示意图。3CN105649637A说明书2/2页[0013]图4-1是本发明的盾构横通道平移接收施工工法施工步骤4）的示意图。[0014]图4-2是本发明的盾构横通道平移接收施工工法施工步骤4）完
