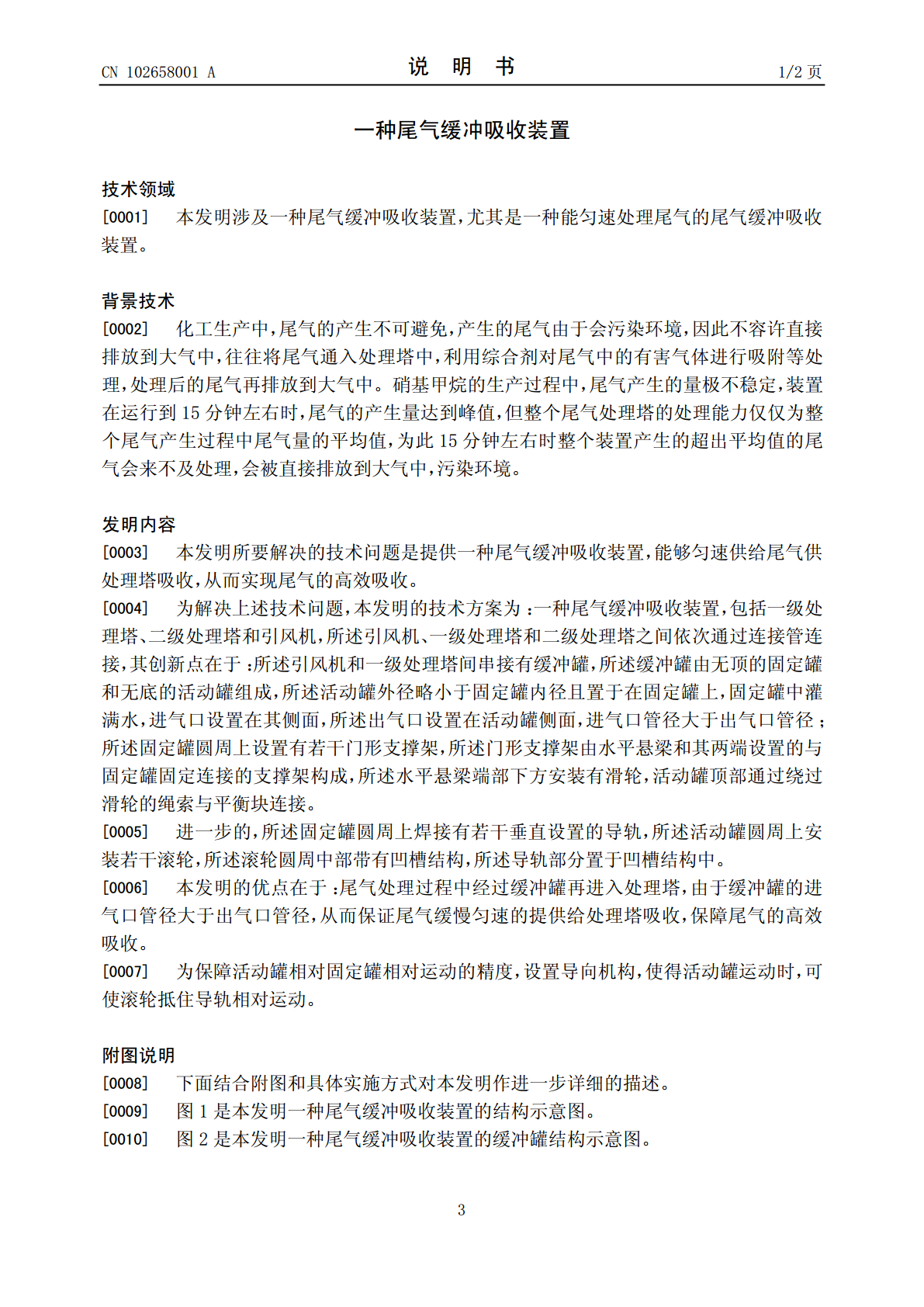

(19)中华人民共和国国家知识产权局*CN102658001A*(12)发明专利申请(10)申请公布号CN102658001A(43)申请公布日2012.09.12(21)申请号201210145293.3(22)申请日2012.05.11(71)申请人如皋市四友合成化工有限公司地址226500江苏省南通市如皋市东陈镇南东陈村25组(72)发明人刘富义纪建全许映国徐平平世驹(74)专利代理机构北京一格知识产权代理事务所(普通合伙)11316代理人滑春生(51)Int.Cl.B01D53/18(2006.01)权利要求书权利要求书1页1页说明书说明书22页页附图附图22页(54)发明名称一种尾气缓冲吸收装置(57)摘要本发明公开了一种尾气缓冲吸收装置,包括一级处理塔、二级处理塔和引风机,引风机、一级处理塔和二级处理塔之间依次通过连接管连接,其特征在于:引风机和一级处理塔间串接有缓冲罐,所述缓冲罐由无顶的固定罐和无底的活动罐组成,固定罐中灌满水,进气口设置在其侧面,出气口设置在活动罐侧面,进气口管径大于出气口管径;固定罐圆周上设置有若干门形支撑架,门形支撑架由水平悬梁和其两端设置的与固定罐固连的支撑架构成,水平悬梁端部下方安装有滑轮,活动罐顶部通过绕过滑轮的绳索与平衡块连接。尾气处理过程中经过缓冲罐进入处理塔,由于缓冲罐的进气口管径大于出气口管径,保证尾气缓慢匀速的提供给处理塔吸收,保障尾气的高效吸收。CN102658ACN102658001A权利要求书1/1页1.一种尾气缓冲吸收装置,包括一级处理塔、二级处理塔和引风机,所述引风机、一级处理塔和二级处理塔之间依次通过连接管连接,其特征在于:所述引风机和一级处理塔间串接有缓冲罐,所述缓冲罐由无顶的固定罐和无底的活动罐组成,所述活动罐外径略小于固定罐内径且置于在固定罐上,固定罐中灌满水,进气口设置在其侧面,所述出气口设置在活动罐侧面,进气口管径大于出气口管径;所述固定罐圆周上设置有若干门形支撑架,所述门形支撑架由水平悬梁和其两端设置的与固定罐固定连接的支撑架构成,所述水平悬梁端部下方安装有滑轮,活动罐顶部通过绕过滑轮的绳索与平衡块连接。2.根据权利要求1所述的一种尾气缓冲吸收装置,其特征在于:所述固定罐圆周上焊接有若干垂直设置的导轨,所述活动罐圆周上安装若干滚轮,所述滚轮圆周中部带有凹槽结构,所述导轨部分置于凹槽结构中。2CN102658001A说明书1/2页一种尾气缓冲吸收装置技术领域[0001]本发明涉及一种尾气缓冲吸收装置,尤其是一种能匀速处理尾气的尾气缓冲吸收装置。背景技术[0002]化工生产中,尾气的产生不可避免,产生的尾气由于会污染环境,因此不容许直接排放到大气中,往往将尾气通入处理塔中,利用综合剂对尾气中的有害气体进行吸附等处理,处理后的尾气再排放到大气中。硝基甲烷的生产过程中,尾气产生的量极不稳定,装置在运行到15分钟左右时,尾气的产生量达到峰值,但整个尾气处理塔的处理能力仅仅为整个尾气产生过程中尾气量的平均值,为此15分钟左右时整个装置产生的超出平均值的尾气会来不及处理,会被直接排放到大气中,污染环境。发明内容[0003]本发明所要解决的技术问题是提供一种尾气缓冲吸收装置,能够匀速供给尾气供处理塔吸收,从而实现尾气的高效吸收。[0004]为解决上述技术问题,本发明的技术方案为:一种尾气缓冲吸收装置,包括一级处理塔、二级处理塔和引风机,所述引风机、一级处理塔和二级处理塔之间依次通过连接管连接,其创新点在于:所述引风机和一级处理塔间串接有缓冲罐,所述缓冲罐由无顶的固定罐和无底的活动罐组成,所述活动罐外径略小于固定罐内径且置于在固定罐上,固定罐中灌满水,进气口设置在其侧面,所述出气口设置在活动罐侧面,进气口管径大于出气口管径;所述固定罐圆周上设置有若干门形支撑架,所述门形支撑架由水平悬梁和其两端设置的与固定罐固定连接的支撑架构成,所述水平悬梁端部下方安装有滑轮,活动罐顶部通过绕过滑轮的绳索与平衡块连接。[0005]进一步的,所述固定罐圆周上焊接有若干垂直设置的导轨,所述活动罐圆周上安装若干滚轮,所述滚轮圆周中部带有凹槽结构,所述导轨部分置于凹槽结构中。[0006]本发明的优点在于:尾气处理过程中经过缓冲罐再进入处理塔,由于缓冲罐的进气口管径大于出气口管径,从而保证尾气缓慢匀速的提供给处理塔吸收,保障尾气的高效吸收。[0007]为保障活动罐相对固定罐相对运动的精度,设置导向机构,使得活动罐运动时,可使滚轮抵住导轨相对运动。附图说明[0008]下面结合附图和具体实施方式对本发明作进一步详细的描述。[0009]图1是本发明一种尾气缓冲吸收装置的结构示意图。[0010]图2是本发明一种尾气缓冲吸收装置的缓冲罐结构示意图。3CN102658001A说明书2/2页具体实施方式[001
