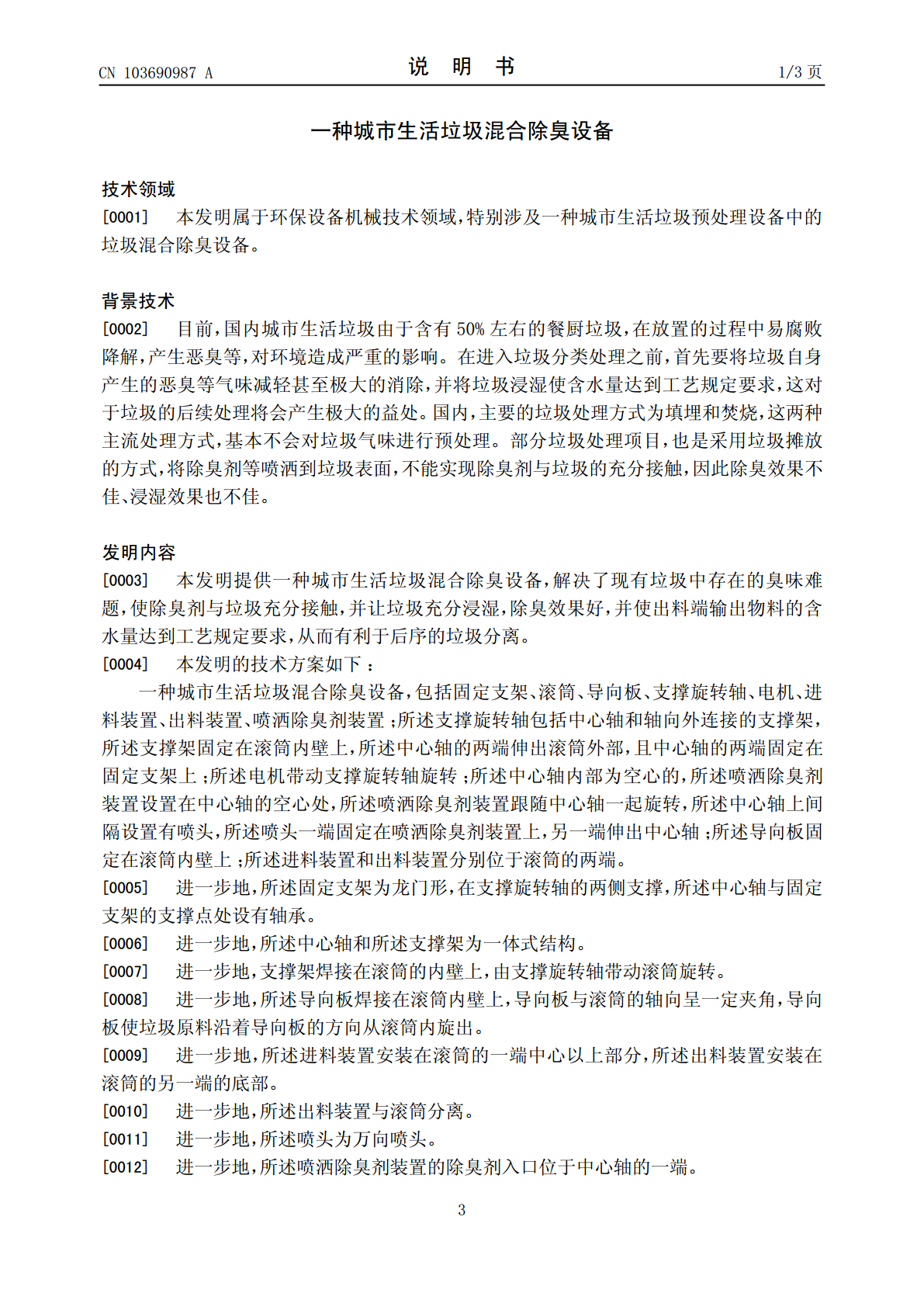

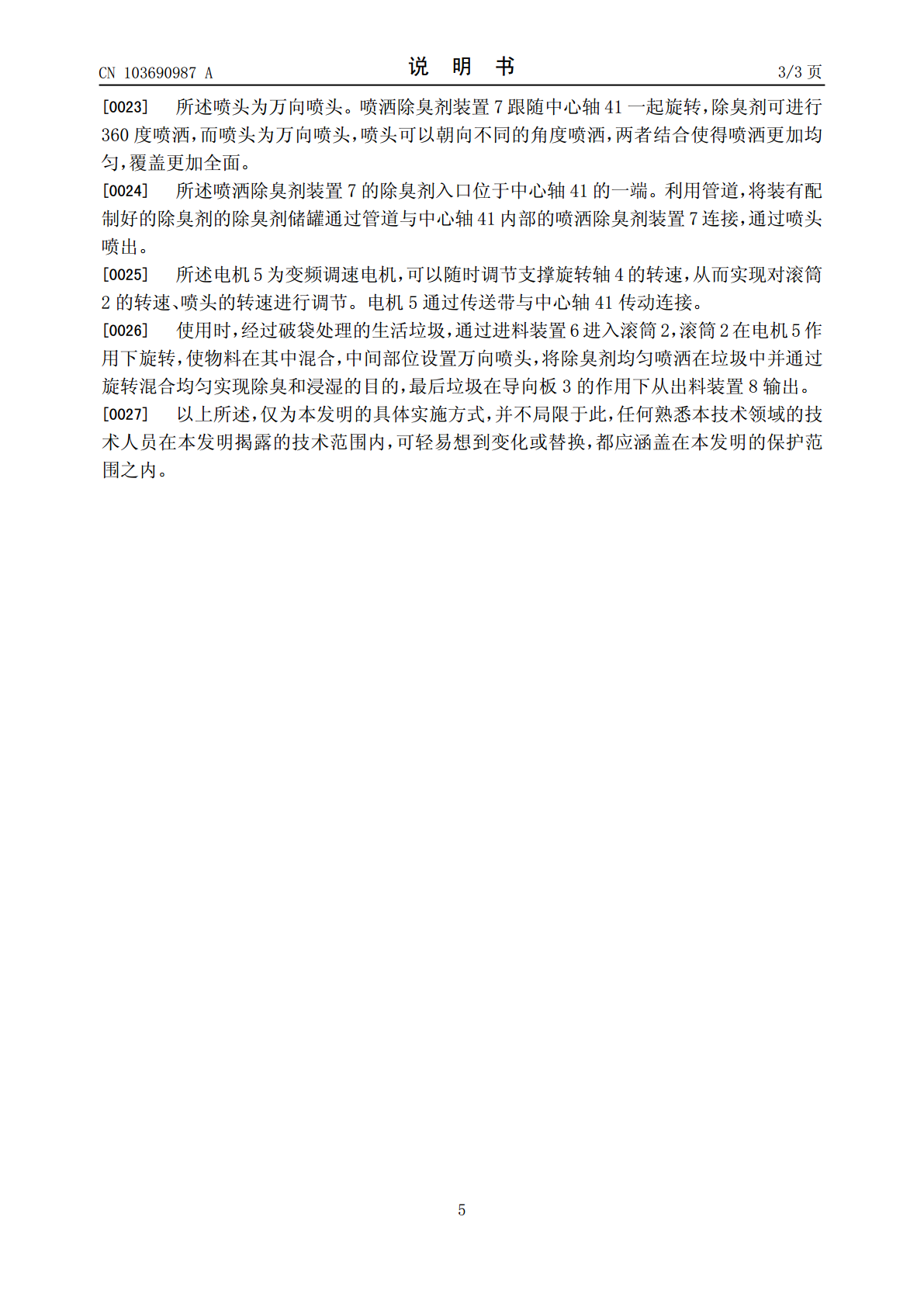

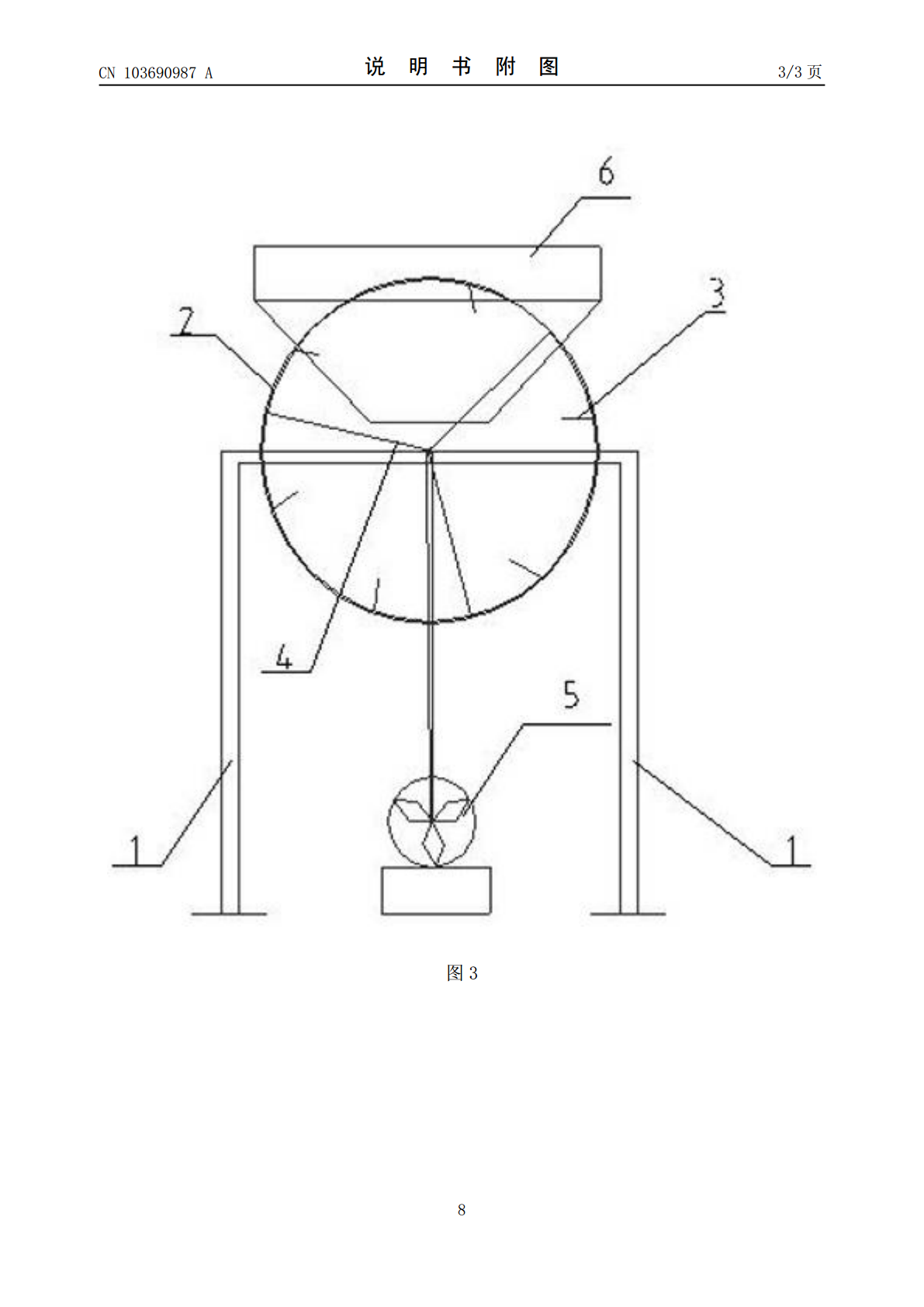

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103690987103690987A(43)申请公布日2014.04.02(21)申请号201310694078.3(22)申请日2013.12.18(71)申请人青岛福创环境科技有限公司地址266000山东省青岛市市南区伏龙路41号(72)发明人任宪君张秋艳(51)Int.Cl.A61L9/14(2006.01)权权利要求书1页利要求书1页说明书3页说明书3页附图3页附图3页(54)发明名称一种城市生活垃圾混合除臭设备(57)摘要本发明公开了一种城市生活垃圾混合除臭设备，包括固定支架、滚筒、导向板、支撑旋转轴、电机、进料装置、出料装置、喷洒除臭剂装置；所述支撑旋转轴包括中心轴和轴向外连接的支撑架，所述喷洒除臭剂装置设置在中心轴的空心处，所述喷洒除臭剂装置跟随中心轴一起旋转，所述中心轴上间隔设置有喷头，喷头与喷洒除臭剂装置相通。本发明中除臭剂可进行360度喷洒，喷洒均匀且覆盖全面，除臭效果好，浸湿效果好，同时滚筒内壁设置导向板，可控制其在滚筒内停留的时间，保证垃圾混合均匀，并能进一步实现垃圾的破碎分离，更加有助于对垃圾物料的除臭和浸湿。本发明设备对于垃圾的除臭效果非常显著，尤其适用于城市生活垃圾的除臭处理。CN103690987ACN1036987ACN103690987A权利要求书1/1页1.一种城市生活垃圾混合除臭设备，其特征在于：包括固定支架（1）、滚筒（2）、导向板（3）、支撑旋转轴（4）、电机（5）、进料装置（6）、出料装置（8）、喷洒除臭剂装置（7）；所述支撑旋转轴（4）包括中心轴（41）和轴向外连接的支撑架（42），所述支撑架（42）固定在滚筒（2）内壁上，所述中心轴（41）的两端伸出滚筒（2）外部，且中心轴（41）的两端固定在固定支架（1）上；所述电机（5）带动支撑旋转轴（7）旋转；所述中心轴（41）内部为空心的，所述喷洒除臭剂装置（7）设置在中心轴（41）的空心处，所述喷洒除臭剂装置（7）跟随中心轴（41）一起旋转，所述中心轴（41）上间隔设置有喷头，所述喷头一端固定在喷洒除臭剂装置（7）上，另一端伸出中心轴（41）；所述导向板（3）固定在滚筒（2）内壁上；所述进料装置（6）和出料装置（8）分别位于滚筒（2）的两端。2.根据权利要求1所述一种城市生活垃圾混合除臭设备，其特征在于：所述固定支架（1）为龙门形，在支撑旋转轴（4）的两侧支撑，所述中心轴（41）与固定支架（1）的支撑点处设有轴承（9）。3.根据权利要求1所述一种城市生活垃圾混合除臭设备，其特征在于：所述中心轴（41）和所述支撑架（42）为一体式结构。4.根据权利要求1所述一种城市生活垃圾混合除臭设备，其特征在于：支撑架（42）焊接在滚筒（2）的内壁上，由支撑旋转轴（4）带动滚筒（2）旋转。5.根据权利要求1所述一种城市生活垃圾混合除臭设备，其特征在于：所述导向板（3）焊接在滚筒（2）内壁上，导向板（3）与滚筒（2）的轴向呈一定夹角，导向板（3）使垃圾原料沿着导向板（3）的方向从滚筒（2）内旋出。6.根据权利要求1所述一种城市生活垃圾混合除臭设备，其特征在于：所述进料装置（6）安装在滚筒（2）的一端中心以上部分，所述出料装置（8）安装在滚筒（2）的另一端的底部。7.根据权利要求6所述一种城市生活垃圾混合除臭设备，其特征在于：所述出料装置（8）与滚筒（2）分离。8.根据权利要求1所述一种城市生活垃圾混合除臭设备，其特征在于：所述喷头为万向喷头。9.根据权利要求1所述一种城市生活垃圾混合除臭设备，其特征在于：所述喷洒除臭剂装置（7）的除臭剂入口位于中心轴（41）的一端。10.根据权利要求1所述一种城市生活垃圾混合除臭设备，其特征在于：所述电机（5）为变频调速电机。2CN103690987A说明书1/3页一种城市生活垃圾混合除臭设备技术领域[0001]本发明属于环保设备机械技术领域，特别涉及一种城市生活垃圾预处理设备中的垃圾混合除臭设备。背景技术[0002]目前，国内城市生活垃圾由于含有50%左右的餐厨垃圾，在放置的过程中易腐败降解，产生恶臭等，对环境造成严重的影响。在进入垃圾分类处理之前，首先要将垃圾自身产生的恶臭等气味减轻甚至极大的消除，并将垃圾浸湿使含水量达到工艺规定要求，这对于垃圾的后续处理将会产生极大的益处。国内，主要的垃圾处理方式为填埋和焚烧，这两种主流处理方式，基本不会对垃圾气味进行预处理。部分垃圾处理项目，也是采用垃圾摊放的方式，将除臭剂等喷洒到垃圾表面，不能实现除臭剂与垃圾的充分接触，因此除臭效果不佳、浸湿效果也不佳。发明内容[0003]本发明提供一种城市生活垃圾混合除臭设备，解决了现有垃圾中存在的臭味难题，使除臭剂与垃圾充分接触，并让垃圾
