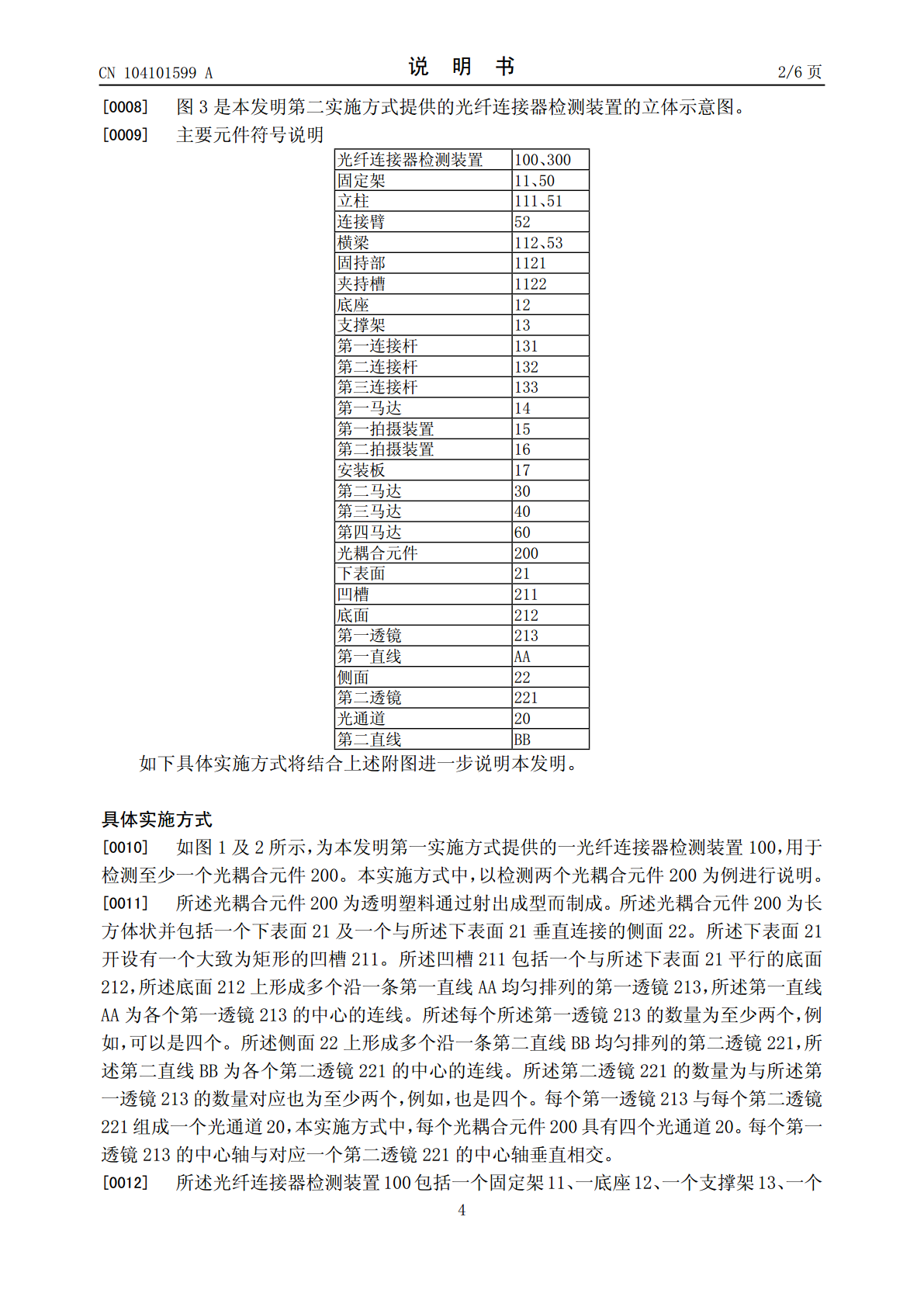

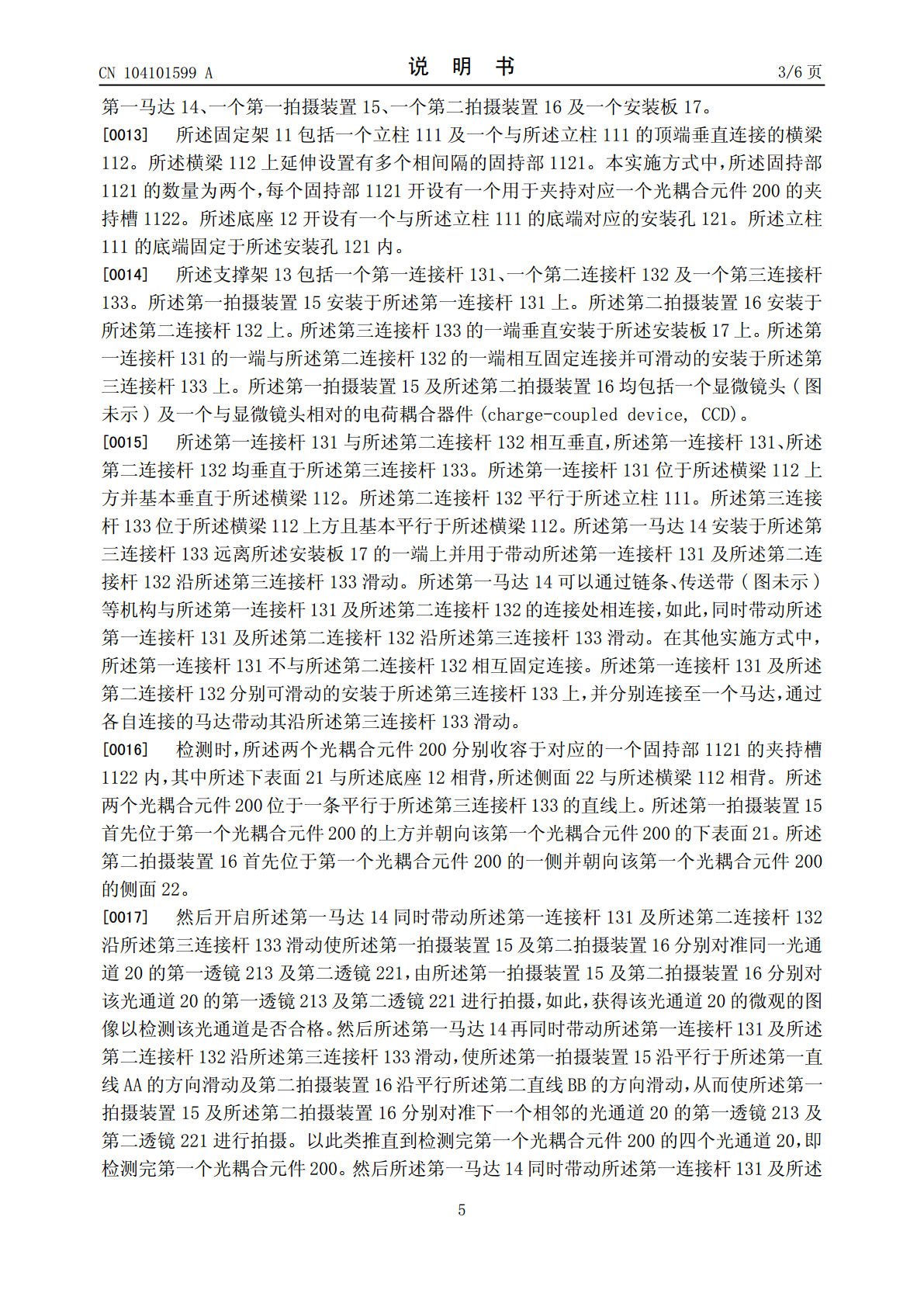

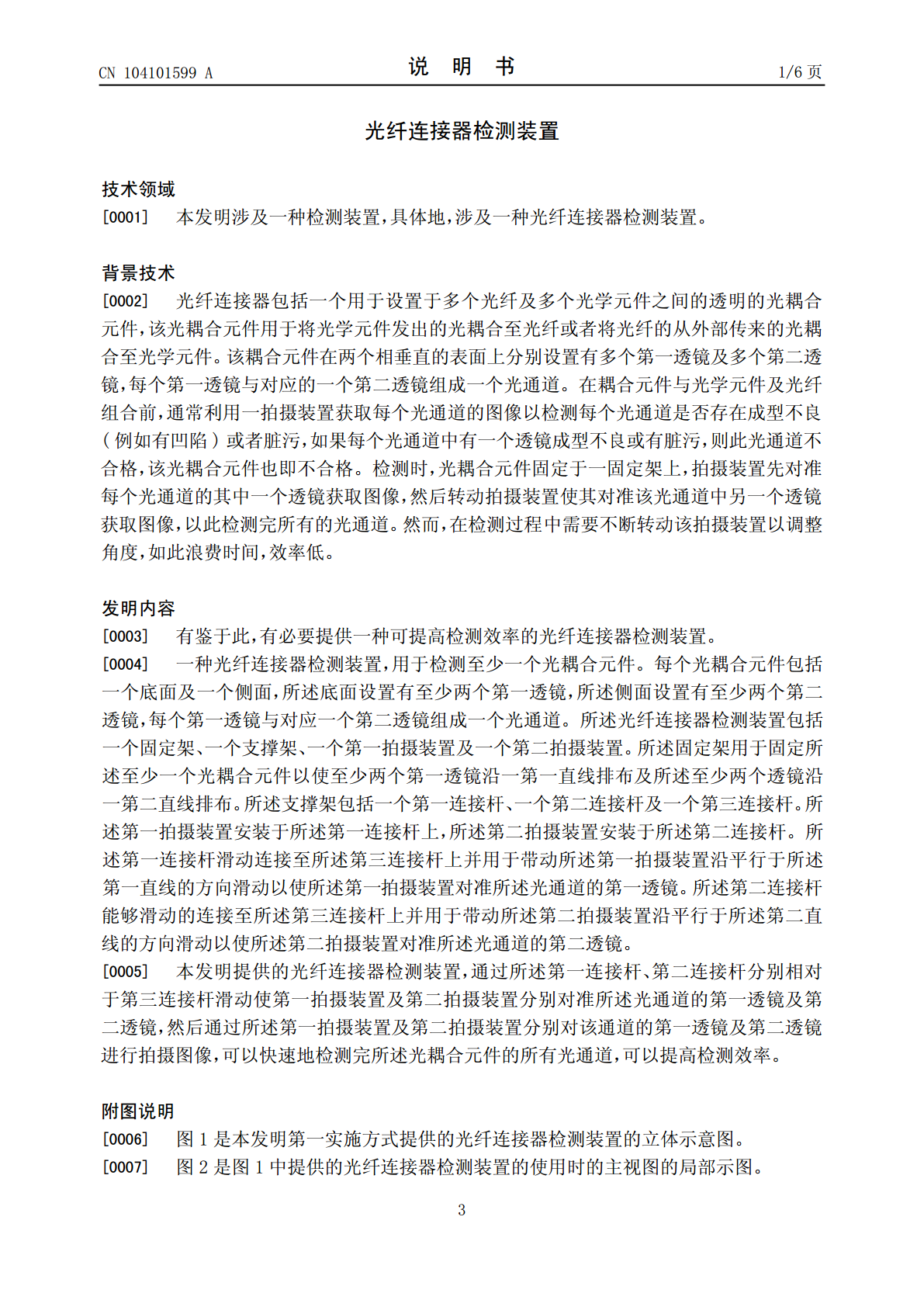

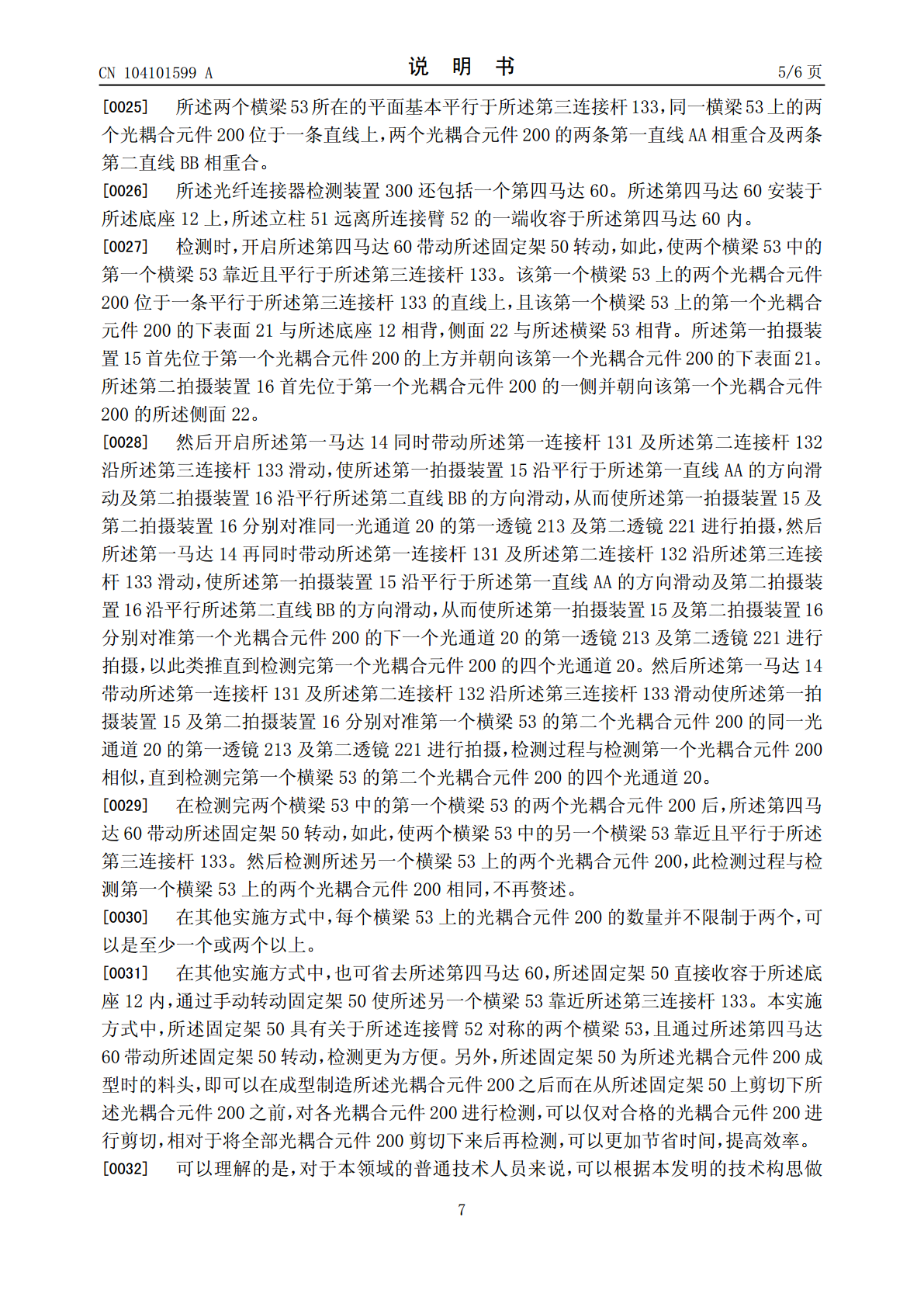

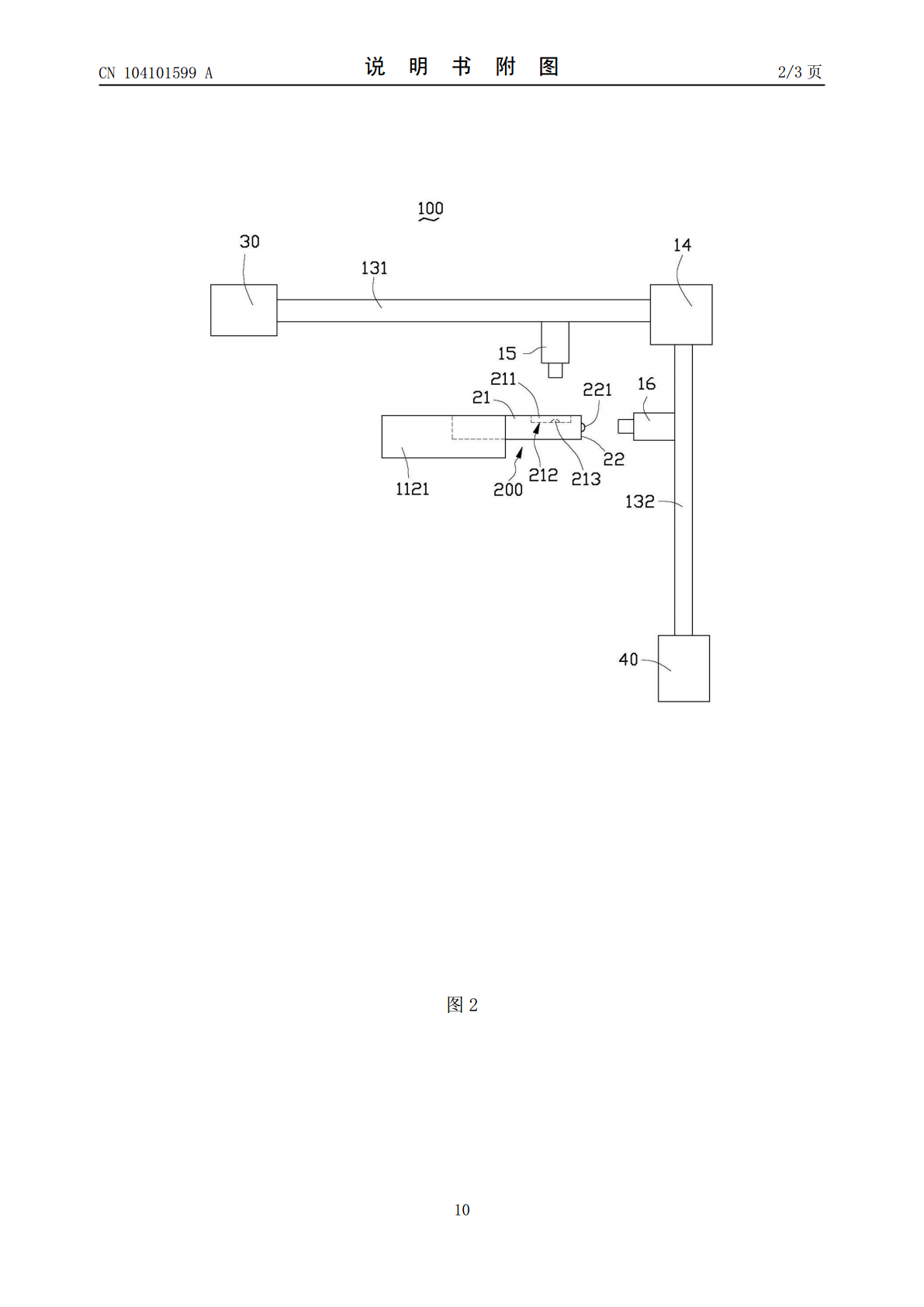

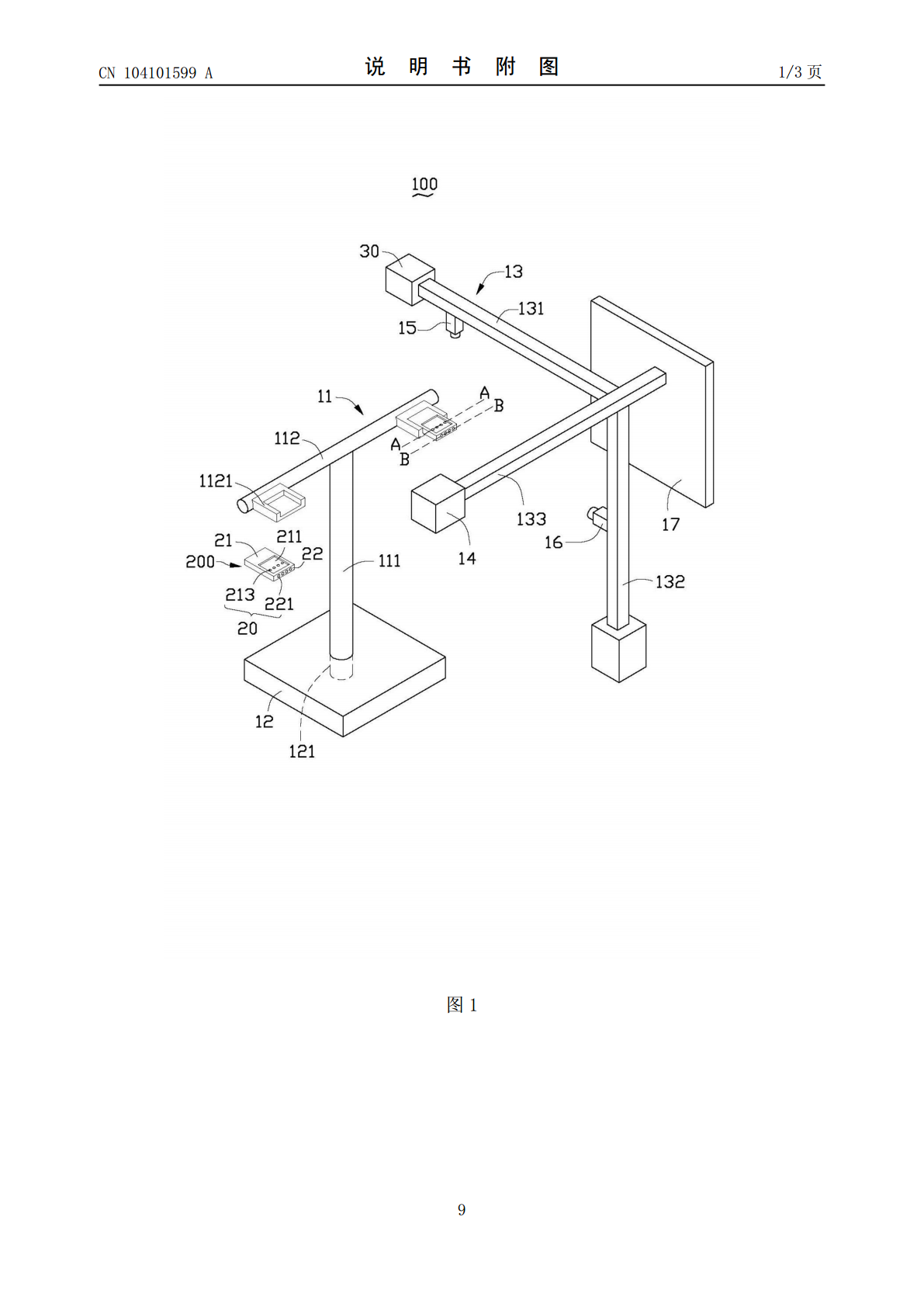

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN104101599104101599A(43)申请公布日2014.10.15(21)申请号201310123647.9(22)申请日2013.04.11(71)申请人鸿富锦精密工业（深圳）有限公司地址518109广东省深圳市宝安区龙华镇油松第十工业区东环二路2号申请人鸿海精密工业股份有限公司(72)发明人余振宇(51)Int.Cl.G01N21/88(2006.01)权权利要求书1页利要求书1页说明书6页说明书6页附图3页附图3页(54)发明名称光纤连接器检测装置(57)摘要一光纤连接器检测装置，用于检测一具有多个第一透镜及多个第二透镜的光耦合元件，每个第一透镜与对应一第二透镜组成一光通道。光纤连接器检测装置包括一固定架、一支撑架、一第一拍摄装置及一第二拍摄装置。固定架用于固定光耦合元件以使第一透镜沿第一直线排布及第二透镜沿第二直线排布。支撑架包括一第一连接杆、一第二连接杆及一第三连接杆。第一拍摄装置安装于第一连接杆。第二拍摄装置安装于第二连接杆。第一连接杆滑动的连接至第三连接杆上并用于带动第一拍摄装置沿平行于第一直线方向滑动以对准一第一透镜。第二连接杆滑动的连接至第三连接杆上并用于带动第二拍摄装置沿平行于第二直线方向滑动以对准一第二透镜。可快速检测所有光通道。CN104101599ACN10459ACN104101599A权利要求书1/1页1.一种光纤连接器检测装置，用于检测至少一个光耦合元件；每个光耦合元件包括一个底面及一个侧面，所述底面设置有至少两个第一透镜，所述侧面设置有至少两个第二透镜，每个第一透镜与对应一个第二透镜组成一个光通道，其特征在于：所述光纤连接器检测装置包括一个固定架、一个支撑架、一个第一拍摄装置及一个第二拍摄装置；所述固定架用于固定所述至少一个光耦合元件以使至少两个第一透镜沿一第一直线排布及所述至少两个透镜沿一第二直线排布；所述支撑架包括一个第一连接杆、一个第二连接杆及一个第三连接杆；所述第一拍摄装置安装于所述第一连接杆上，所述第二拍摄装置安装于所述第二连接杆，所述第一连接杆滑动连接至所述第三连接杆上并用于带动所述第一拍摄装置沿平行于所述第一直线的方向滑动以使所述第一拍摄装置对准所述光通道的第一透镜，所述第二连接杆能够滑动的连接至所述第三连接杆上并用于带动所述第二拍摄装置沿平行于所述第二直线的方向滑动以使所述第二拍摄装置对准所述光通道的第二透镜。2.如权利要求1所述的光纤连接器检测装置，其特征在于：所述第一直线为各个第一透镜的中心的连线，所述第二直线为各个第二透镜的中心的连线。3.如权利要求1所述的光纤连接器检测装置，其特征在于：所述第一连接杆及所述第二连接杆相互固定连接，所述第三连接杆上安装有用于同时带动所述第一连接杆及所述第二杆沿所述第三连接杆滑动的第一马达。4.如权利要求3所述的光纤连接器检测装置，其特征在于：所述第一连接杆与所述第二连接杆相互垂直，所述第一连接杆、所述第二连接杆均垂直于所述第三连接杆。5.如权利要求4所述的光纤连接器检测装置，其特征在于：所述固定架包括一个立柱及一个与所述立柱的一端垂直连接的横梁，所述横梁平行所述第三连接杆；所述横梁上延伸设置有至少一个固持部，所述至少一个固持部开设有一个用于夹持所述至少一个光耦合元件的夹持槽。6.如权利要求5所述的光纤连接器检测装置，其特征在于：还包括一个底座及一个安装板，所述立柱远离所述横梁的一端固定安装于所述底座上，所述第三连接杆的一端安装于所述安装板上。7.如权利要求4所述的光纤连接器检测装置，其特征在于：所述第一连接杆上安装有一个用于带动所述第一拍摄装置沿所述第一连接杆滑动的第二马达。8.如权利要求7所述的光纤连接器检测装置，其特征在于：所述第二连接杆上安装有一个用于带动所述第二拍摄装置沿所述第二连接杆滑动的第三马达。9.如权利要求8所述的光纤连接器检测装置，其特征在于：所述固定架与所述至少一个光耦合元件一体成型并包括一个立柱、一个连接臂及两个横梁；所述连接臂垂直连接至所述立柱的一端，所述两个横梁分别对称地连接在所述连接臂的两端，每个横梁上延伸形成至少一个光耦合元件。10.如权利要求9所述的光纤连接器检测装置，其特征在于：每个横梁上延伸形成两个光耦合元件，所述光纤连接器检测装置还包括一个底座、一个第四马达及一个安装板；所述立柱远离所述连接臂的一端收容于所述第四马达上，所述第四马达安装于底座上并用于带动所述固定架转动，所述第三连接杆的一端安装于所述安装板上。2CN104101599A说明书1/6页光纤连接器检测装置技术领域[0001]本发明涉及一种检测装置，具体地，涉及一种光纤连接器检测装置。背景技术[0002]光纤连接器包括一个用于设置于多
