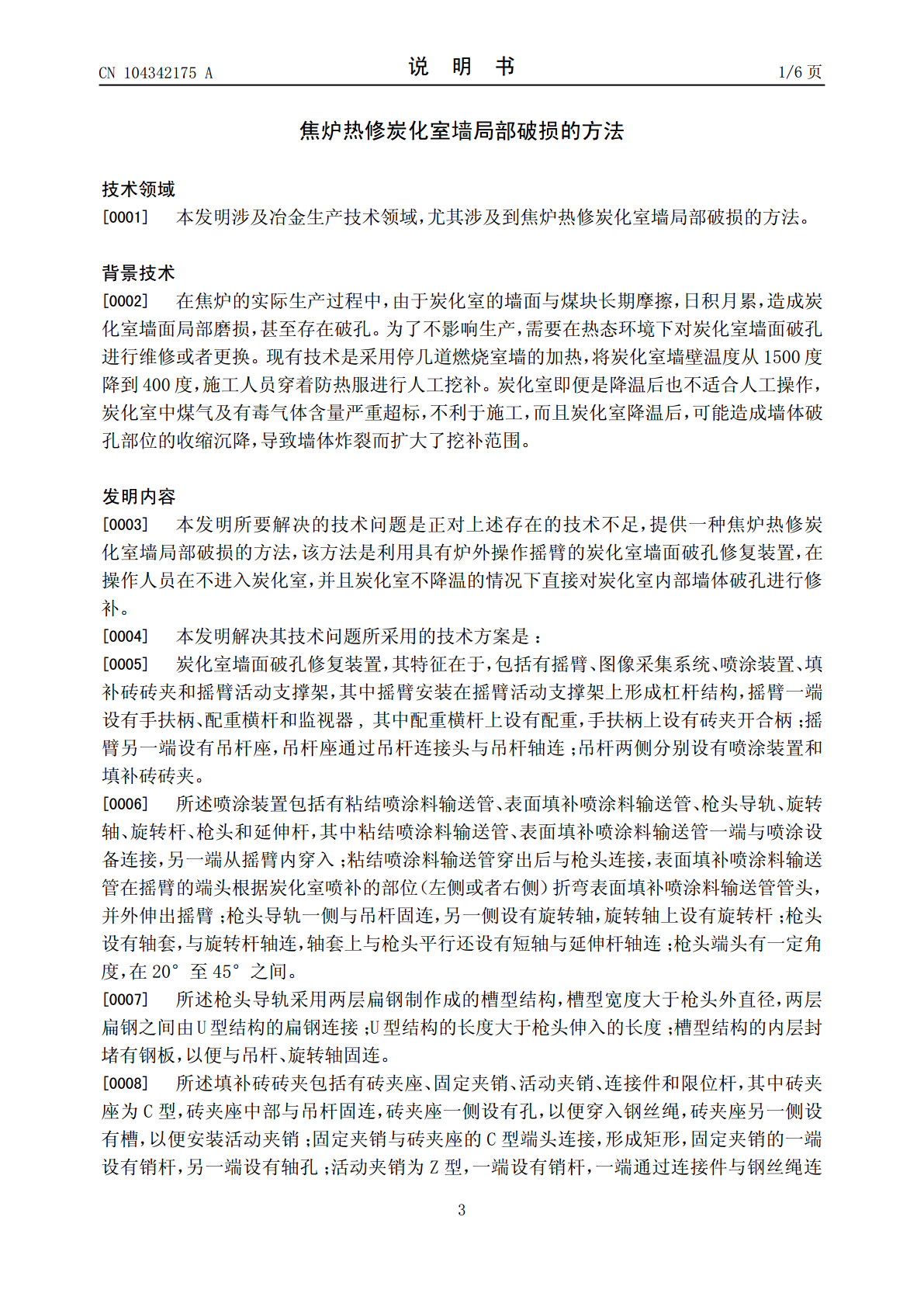

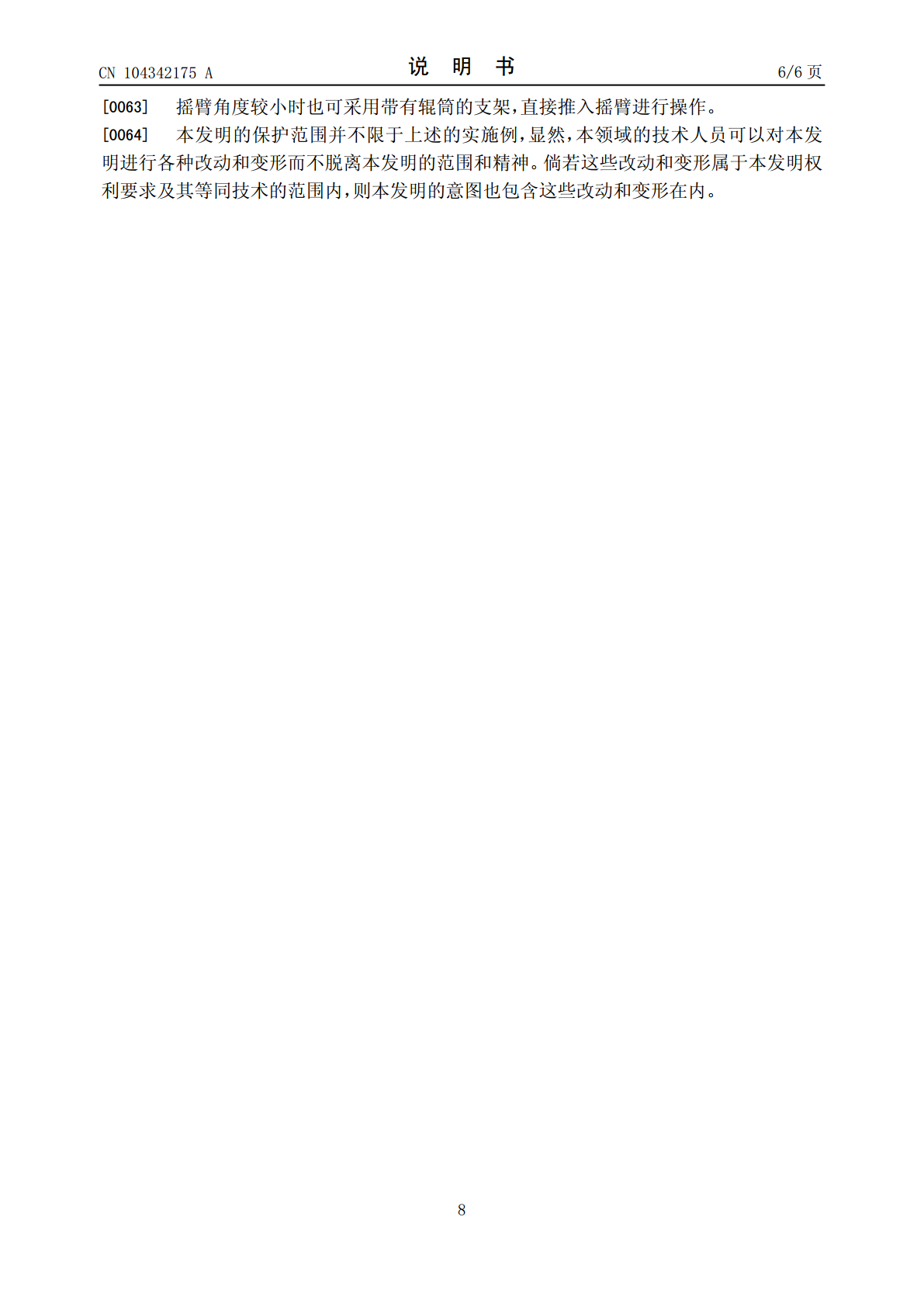

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN104342175104342175A(43)申请公布日2015.02.11(21)申请号201310324870.X(22)申请日2013.07.30(71)申请人中国一冶集团有限公司地址430081湖北省武汉市青山区工业大道3号(72)发明人夏春张伟山金国祥田红云王晶琼李国庆王清春(74)专利代理机构湖北武汉永嘉专利代理有限公司42102代理人唐万荣(51)Int.Cl.C10B29/06(2006.01)权权利要求书1页利要求书1页说明书6页说明书6页附图8页附图8页(54)发明名称焦炉热修炭化室墙局部破损的方法(57)摘要本发明提供一种焦炉热修炭化室墙局部破损的方法。包括如下步骤：首先开启焦炉炉门，观察炭化室墙面，采用CAD软件制作枪头导轨；加工填补砖，确定摇臂活动支撑架的位置，并架设升降台；操作延伸杆，使枪头对填塞缝进行粘结喷补；松开填补砖砖夹，移动摇臂，将表面填补喷涂料输送管的喷补端对准填补砖处，进行找平喷补；观察修补效果，并存档。本方法降低了施工作业中的安全事故发生概率，有效的缓解了高温、煤气及有毒气体对人体的危害，节约了修补时间和因降温所造成的二次损伤的工作量，大大减轻了劳动强度，提高了工作效率。CN104342175ACN1043275ACN104342175A权利要求书1/1页1.采用焦炉热修炭化室墙局部破损的装置，进行的焦炉热修炭化室墙局部破损的方法，步骤包括：第一步，首先开启焦炉炉门，观察炭化室墙面，破损洞口为高亮、区别较大的火红色，施工人员观察破孔的标高部位，确定破孔处在炭化室的高度和深度，操作摇臂，将窥视孔对准破孔处；此时，施工人员通过高温摄像机，获取破孔图像信息；获取图像资料后，退出摇臂，关上焦炉炉门；第二步，采用CAD软件参照图像信息的砖层比例制作枪头导轨的加工图、并制作枪头导轨；第三步，参照获取破孔图像的信息，加工填补砖，并根据填补砖的重心加工小孔，以便将填补砖安装在填补砖砖夹上；第四步，通过破孔处在炭化室的高度和深度，确定摇臂活动支撑架的位置，以及摇臂的操作角度，根据炭化室外的操作高度，架设升降台；第五步，将填补砖安装在填补砖砖夹上，并接通喷涂装置的粘结喷涂料输送管、表面填补喷涂料输送管，然后将摇臂就位，微调摇臂的角度，使填补砖嵌入破孔中，开启粘结喷涂料的喷涂设备，操作人员在升降台上操作延伸杆，使枪头在延伸杆的驱动下，沿着枪头导轨的路径移动，枪头以旋转轴为圆心，活动半径在旋转杆上滑动，枪头沿枪头导轨旋转时，枪头端头的角度始终保持由内向外的方向对填塞缝进行粘结喷补；粘结喷涂料喷补结束后，喷涂设备延时关闭，以便将粘结喷涂料，喷出粘结喷涂料输送管，不造成堵塞；第六步，将填补砖固定在破孔处后，松开填补砖砖夹，移动摇臂，将表面填补喷涂料输送管的喷补端对准填补砖处，进行找平喷补；第七步，找平喷补完成后，通过窥视孔获取修补后的图像信息，以便观察修补效果，并存档，最后退出炭化室墙面破孔修复装置，关闭焦炉炉门，破孔处修复完毕并达到强度后，即可使用。2CN104342175A说明书1/6页焦炉热修炭化室墙局部破损的方法技术领域[0001]本发明涉及冶金生产技术领域，尤其涉及到焦炉热修炭化室墙局部破损的方法。背景技术[0002]在焦炉的实际生产过程中，由于炭化室的墙面与煤块长期摩擦，日积月累，造成炭化室墙面局部磨损，甚至存在破孔。为了不影响生产，需要在热态环境下对炭化室墙面破孔进行维修或者更换。现有技术是采用停几道燃烧室墙的加热，将炭化室墙壁温度从1500度降到400度，施工人员穿着防热服进行人工挖补。炭化室即便是降温后也不适合人工操作，炭化室中煤气及有毒气体含量严重超标，不利于施工，而且炭化室降温后，可能造成墙体破孔部位的收缩沉降，导致墙体炸裂而扩大了挖补范围。发明内容[0003]本发明所要解决的技术问题是正对上述存在的技术不足，提供一种焦炉热修炭化室墙局部破损的方法，该方法是利用具有炉外操作摇臂的炭化室墙面破孔修复装置，在操作人员在不进入炭化室，并且炭化室不降温的情况下直接对炭化室内部墙体破孔进行修补。[0004]本发明解决其技术问题所采用的技术方案是：[0005]炭化室墙面破孔修复装置，其特征在于，包括有摇臂、图像采集系统、喷涂装置、填补砖砖夹和摇臂活动支撑架，其中摇臂安装在摇臂活动支撑架上形成杠杆结构，摇臂一端设有手扶柄、配重横杆和监视器,其中配重横杆上设有配重，手扶柄上设有砖夹开合柄；摇臂另一端设有吊杆座，吊杆座通过吊杆连接头与吊杆轴连；吊杆两侧分别设有喷涂装置和填补砖砖夹。[0006]所述喷涂装置包括有粘结喷涂料输送管、表面填补喷涂料输送管、枪头导轨、旋转轴、旋转杆、枪头和延伸杆，其中粘结喷涂料输送管、
