一种新型的休闲椅.pdf

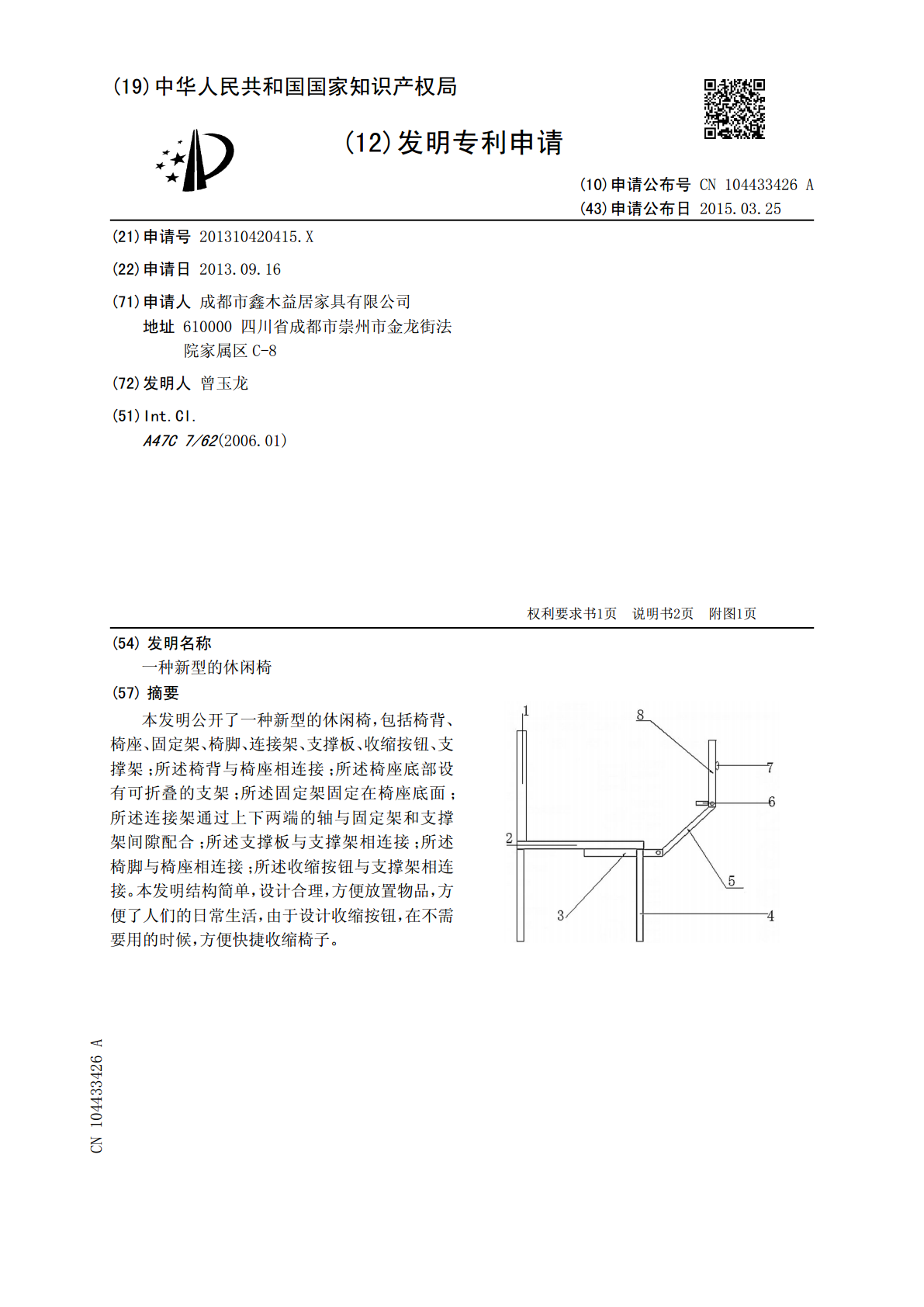

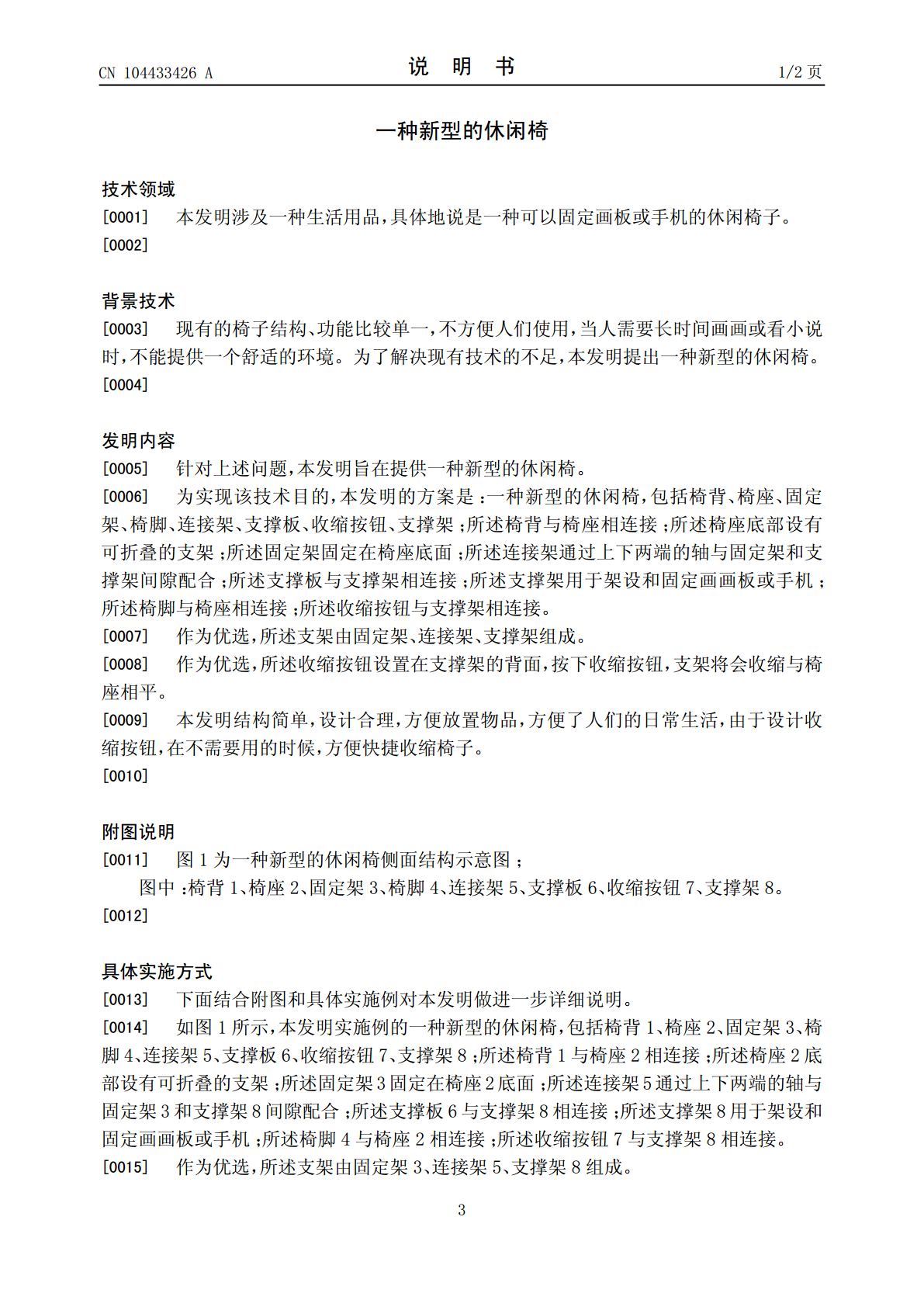

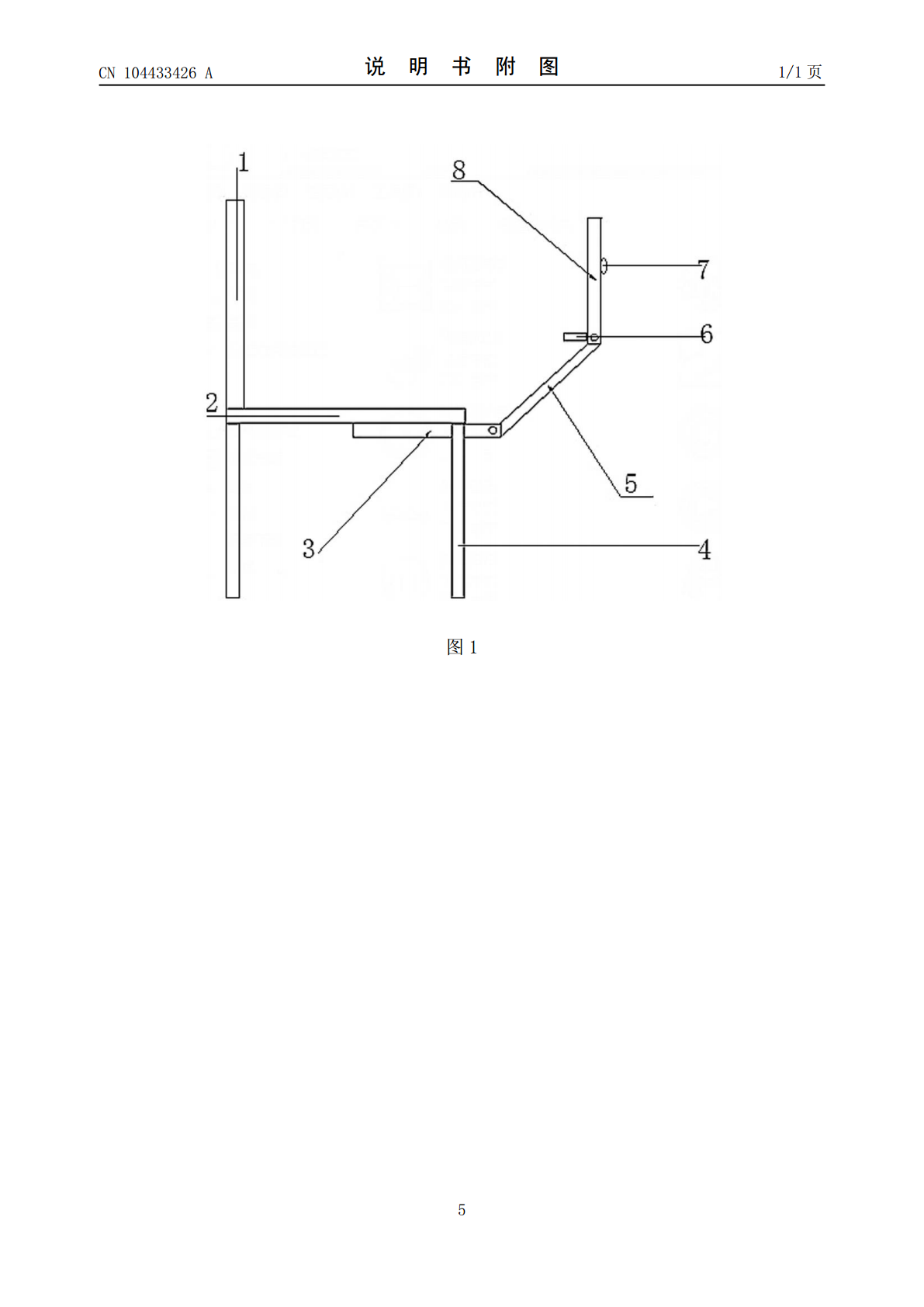

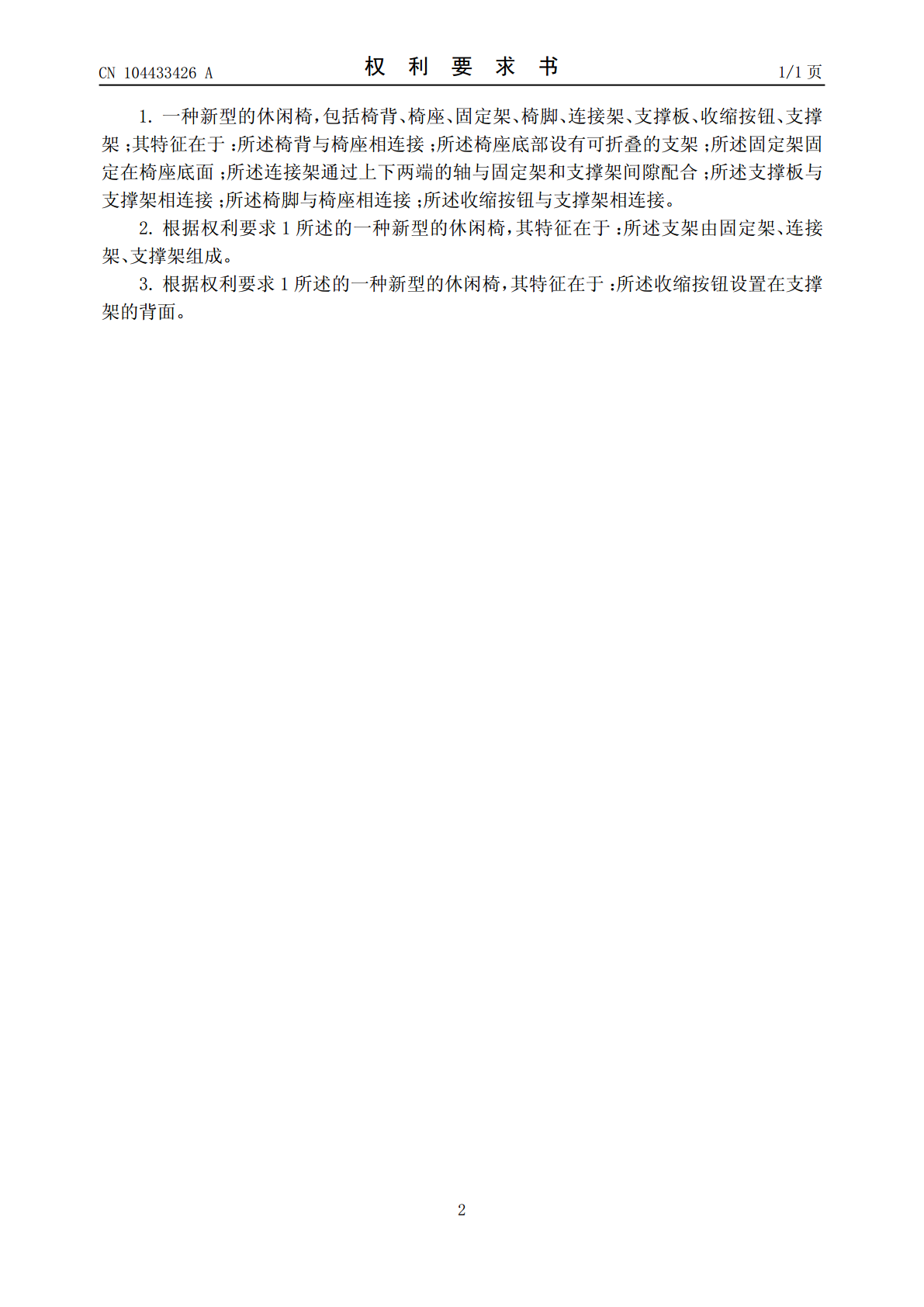

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CN104433426A(43)申请公布日(43)申请公布日2015.03.25(21)申请号201310420415.X(22)申请日2013.09.16(71)申请人成都市鑫木益居家具有限公司地址610000四川省成都市崇州市金龙街法院家属区C-8(72)发明人曾玉龙(51)Int.Cl.A47C7/62(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种新型的休闲椅(57)摘要本发明公开了一种新型的休闲椅，包括椅背、椅座、固定架、椅脚、连接架、支撑板、收缩按钮、支撑架；所述椅背与椅座相连接；所述椅座底部设有可折叠的支架；所述固定架固定在椅座底面；所述连接架通过上下两端的轴与固定架和支撑架间隙配合；所述支撑板与支撑架相连接；所述椅脚与椅座相连接；所述收缩按钮与支撑架相连接。本发明结构简单，设计合理，方便放置物品，方便了人们的日常生活，由于设计收缩按钮，在不需要用的时候，方便快捷收缩椅子。CN104433426ACN104433426A权利要求书1/1页1.一种新型的休闲椅，包括椅背、椅座、固定架、椅脚、连接架、支撑板、收缩按钮、支撑架；其特征在于：所述椅背与椅座相连接；所述椅座底部设有可折叠的支架；所述固定架固定在椅座底面；所述连接架通过上下两端的轴与固定架和支撑架间隙配合；所述支撑板与支撑架相连接；所述椅脚与椅座相连接；所述收缩按钮与支撑架相连接。2.根据权利要求1所述的一种新型的休闲椅，其特征在于：所述支架由固定架、连接架、支撑架组成。3.根据权利要求1所述的一种新型的休闲椅，其特征在于：所述收缩按钮设置在支撑架的背面。2CN104433426A说明书1/2页一种新型的休闲椅技术领域[0001]本发明涉及一种生活用品，具体地说是一种可以固定画板或手机的休闲椅子。[0002]背景技术[0003]现有的椅子结构、功能比较单一，不方便人们使用，当人需要长时间画画或看小说时，不能提供一个舒适的环境。为了解决现有技术的不足，本发明提出一种新型的休闲椅。[0004]发明内容[0005]针对上述问题，本发明旨在提供一种新型的休闲椅。[0006]为实现该技术目的，本发明的方案是：一种新型的休闲椅，包括椅背、椅座、固定架、椅脚、连接架、支撑板、收缩按钮、支撑架；所述椅背与椅座相连接；所述椅座底部设有可折叠的支架；所述固定架固定在椅座底面；所述连接架通过上下两端的轴与固定架和支撑架间隙配合；所述支撑板与支撑架相连接；所述支撑架用于架设和固定画画板或手机；所述椅脚与椅座相连接；所述收缩按钮与支撑架相连接。[0007]作为优选，所述支架由固定架、连接架、支撑架组成。[0008]作为优选，所述收缩按钮设置在支撑架的背面，按下收缩按钮，支架将会收缩与椅座相平。[0009]本发明结构简单，设计合理，方便放置物品，方便了人们的日常生活，由于设计收缩按钮，在不需要用的时候，方便快捷收缩椅子。[0010]附图说明[0011]图1为一种新型的休闲椅侧面结构示意图；图中：椅背1、椅座2、固定架3、椅脚4、连接架5、支撑板6、收缩按钮7、支撑架8。[0012]具体实施方式[0013]下面结合附图和具体实施例对本发明做进一步详细说明。[0014]如图1所示，本发明实施例的一种新型的休闲椅，包括椅背1、椅座2、固定架3、椅脚4、连接架5、支撑板6、收缩按钮7、支撑架8；所述椅背1与椅座2相连接；所述椅座2底部设有可折叠的支架；所述固定架3固定在椅座2底面；所述连接架5通过上下两端的轴与固定架3和支撑架8间隙配合；所述支撑板6与支撑架8相连接；所述支撑架8用于架设和固定画画板或手机；所述椅脚4与椅座2相连接；所述收缩按钮7与支撑架8相连接。[0015]作为优选，所述支架由固定架3、连接架5、支撑架8组成。3CN104433426A说明书2/2页[0016]作为优选，所述收缩按钮7设置在支撑架8的背面，按下收缩按钮7，支架将会收缩与椅座2相平。[0017]以上所述，仅为本发明的较佳实施例，并不用以限制本发明，凡是依据本发明的技术实质对以上实施例所作的任何细微修改、等同替换和改进，均应包含在本发明技术方案的保护范围之内。4CN104433426A说明书附图1/1页图15
