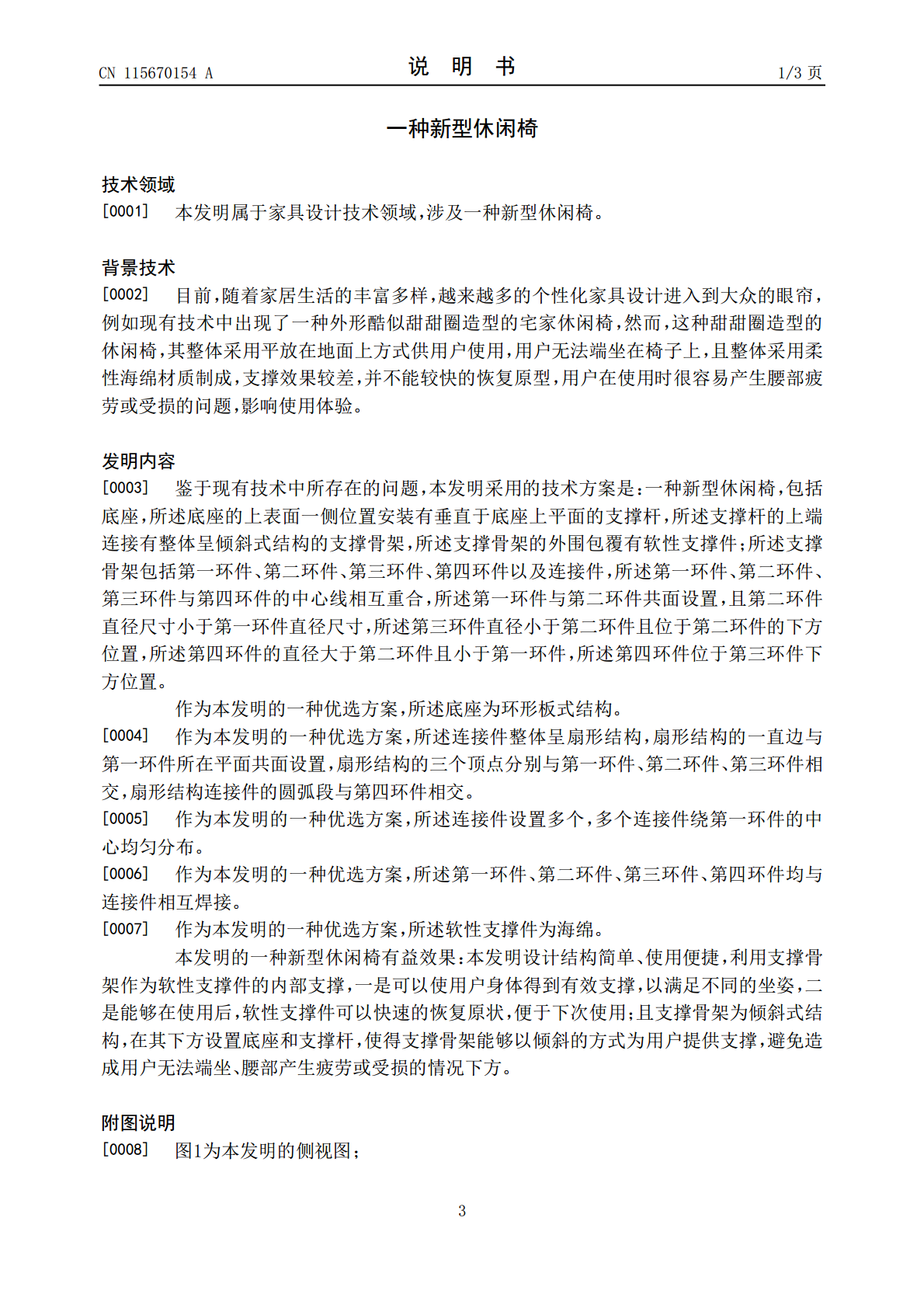

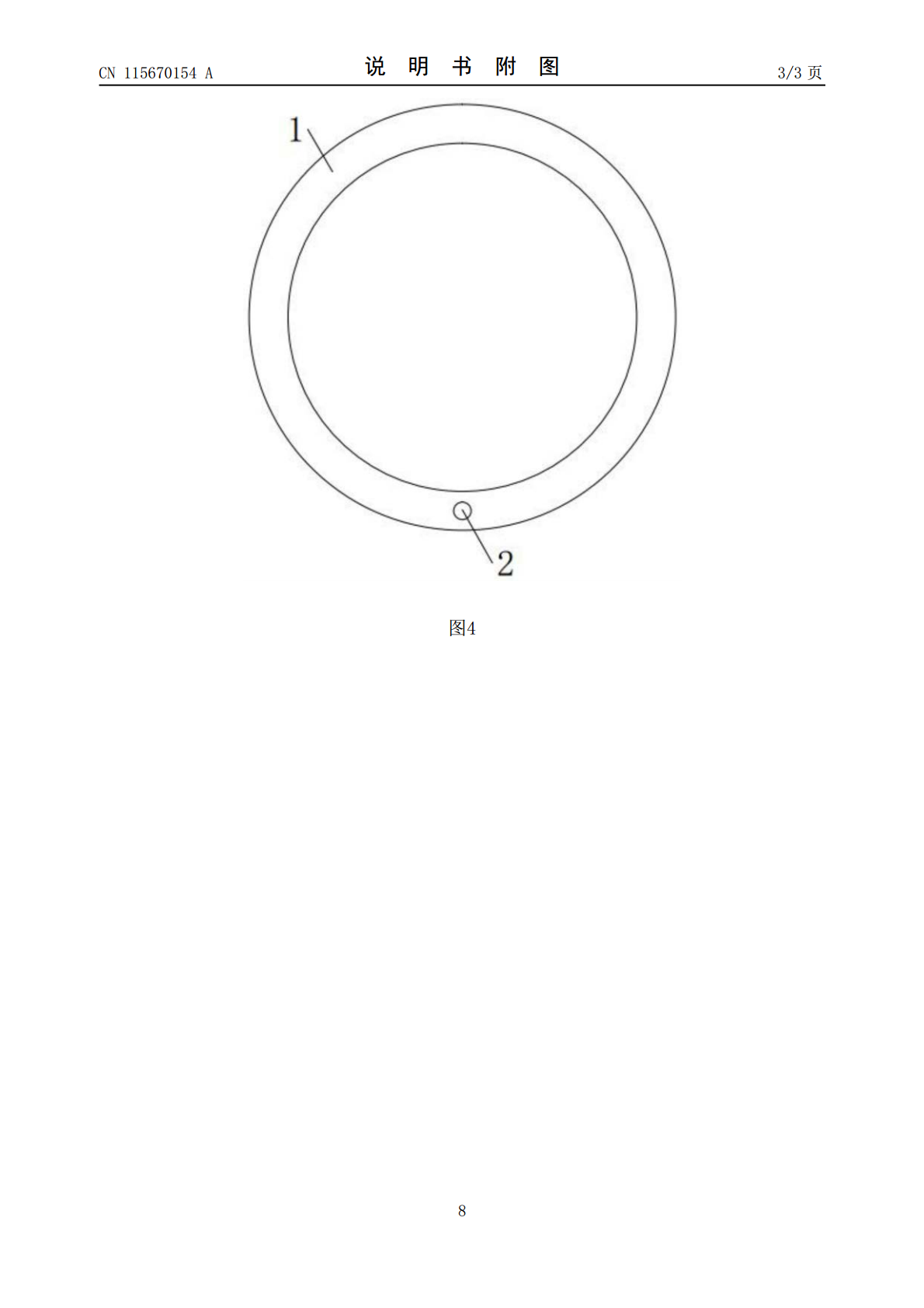

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115670154A(43)申请公布日2023.02.03(21)申请号202211465733.3(22)申请日2022.11.22(71)申请人南通艾宝家具有限公司地址226400江苏省南通市如东县曹埠镇上漫社区10组(72)发明人王瑱(74)专利代理机构深圳市广诺专利代理事务所(普通合伙)44611专利代理师刘娜(51)Int.Cl.A47C7/00(2006.01)A47C7/24(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种新型休闲椅(57)摘要本发明公开一种新型休闲椅，包括底座，所述底座的上表面一侧位置安装有垂直于底座上平面的支撑杆，所述支撑杆的上端连接有整体呈倾斜式结构的支撑骨架，所述支撑骨架的外围包覆有软性支撑件；所述支撑骨架包括第一环件、第二环件、第三环件、第四环件以及连接件，本发明设计结构简单、使用便捷，利用支撑骨架作为软性支撑件的内部支撑，一是可以使用户身体得到有效支撑，以满足不同的坐姿，二是能够在使用后，软性支撑件可以快速的恢复原状，便于下次使用；且支撑骨架为倾斜式结构，在其下方设置底座和支撑杆，使得支撑骨架能够以倾斜的方式为用户提供支撑，避免造成用户无法端坐、腰部产生疲劳或受损的情况下方。CN115670154ACN115670154A权利要求书1/1页1.一种新型休闲椅，其特征在于：包括底座（1），所述底座（1）的上表面一侧位置安装有垂直于底座（1）上平面的支撑杆（2），所述支撑杆（2）的上端连接有整体呈倾斜式结构的支撑骨架（3），所述支撑骨架（3）的外围包覆有软性支撑件（4）；所述支撑骨架（3）包括第一环件（301）、第二环件（302）、第三环件（303）、第四环件（304）以及连接件（305），所述第一环件（301）、第二环件（302）、第三环件（303）与第四环件（304）的中心线相互重合，所述第一环件（301）与第二环件（302）共面设置，且第二环件（302）直径尺寸小于第一环件（301）直径尺寸，所述第三环件（303）直径小于第二环件（302）且位于第二环件（302）的下方位置，所述第四环件（304）的直径大于第二环件（302）且小于第一环件（301），所述第四环件（304）位于第三环件（303）下方位置。2.根据权利要求1所述的一种新型休闲椅，其特征在于：所述底座（1）为环形板式结构。3.根据权利要求1所述的一种新型休闲椅，其特征在于：所述连接件（305）整体呈扇形结构，扇形结构的一直边与第一环件（301）所在平面共面设置，扇形结构的三个顶点分别与第一环件（301）、第二环件（302）、第三环件（303）相交，扇形结构连接件（305）的圆弧段与第四环件（304）相交。4.根据权利要求1所述的一种新型休闲椅，其特征在于：所述连接件（305）设置多个，多个连接件（305）绕第一环件（301）的中心均匀分布。5.根据权利要求1所述的一种新型休闲椅，其特征在于：所述第一环件（301）、第二环件（302）、第三环件（303）、第四环件（304）均与连接件（305）相互焊接。6.根据权利要求1所述的一种新型休闲椅，其特征在于：所述软性支撑件（4）为海绵。2CN115670154A说明书1/3页一种新型休闲椅技术领域[0001]本发明属于家具设计技术领域，涉及一种新型休闲椅。背景技术[0002]目前，随着家居生活的丰富多样，越来越多的个性化家具设计进入到大众的眼帘，例如现有技术中出现了一种外形酷似甜甜圈造型的宅家休闲椅，然而，这种甜甜圈造型的休闲椅，其整体采用平放在地面上方式供用户使用，用户无法端坐在椅子上，且整体采用柔性海绵材质制成，支撑效果较差，并不能较快的恢复原型，用户在使用时很容易产生腰部疲劳或受损的问题，影响使用体验。发明内容[0003]鉴于现有技术中所存在的问题，本发明采用的技术方案是：一种新型休闲椅，包括底座，所述底座的上表面一侧位置安装有垂直于底座上平面的支撑杆，所述支撑杆的上端连接有整体呈倾斜式结构的支撑骨架，所述支撑骨架的外围包覆有软性支撑件；所述支撑骨架包括第一环件、第二环件、第三环件、第四环件以及连接件，所述第一环件、第二环件、第三环件与第四环件的中心线相互重合，所述第一环件与第二环件共面设置，且第二环件直径尺寸小于第一环件直径尺寸，所述第三环件直径小于第二环件且位于第二环件的下方位置，所述第四环件的直径大于第二环件且小于第一环件，所述第四环件位于第三环件下方位置。作为本发明的一种优选方案，所述底座为环形板式结构。[0004]作为本发明的一种优选方案，所述连接件整体呈扇形结构，扇形结构的一直边与第一环件所在平面共面设置，扇形结构的三个顶点分别与第一环件、第二环件、第三环件相交，扇形结构连接件
