一种具有牢固支撑和移动滚轮的两级滚筒筛.pdf

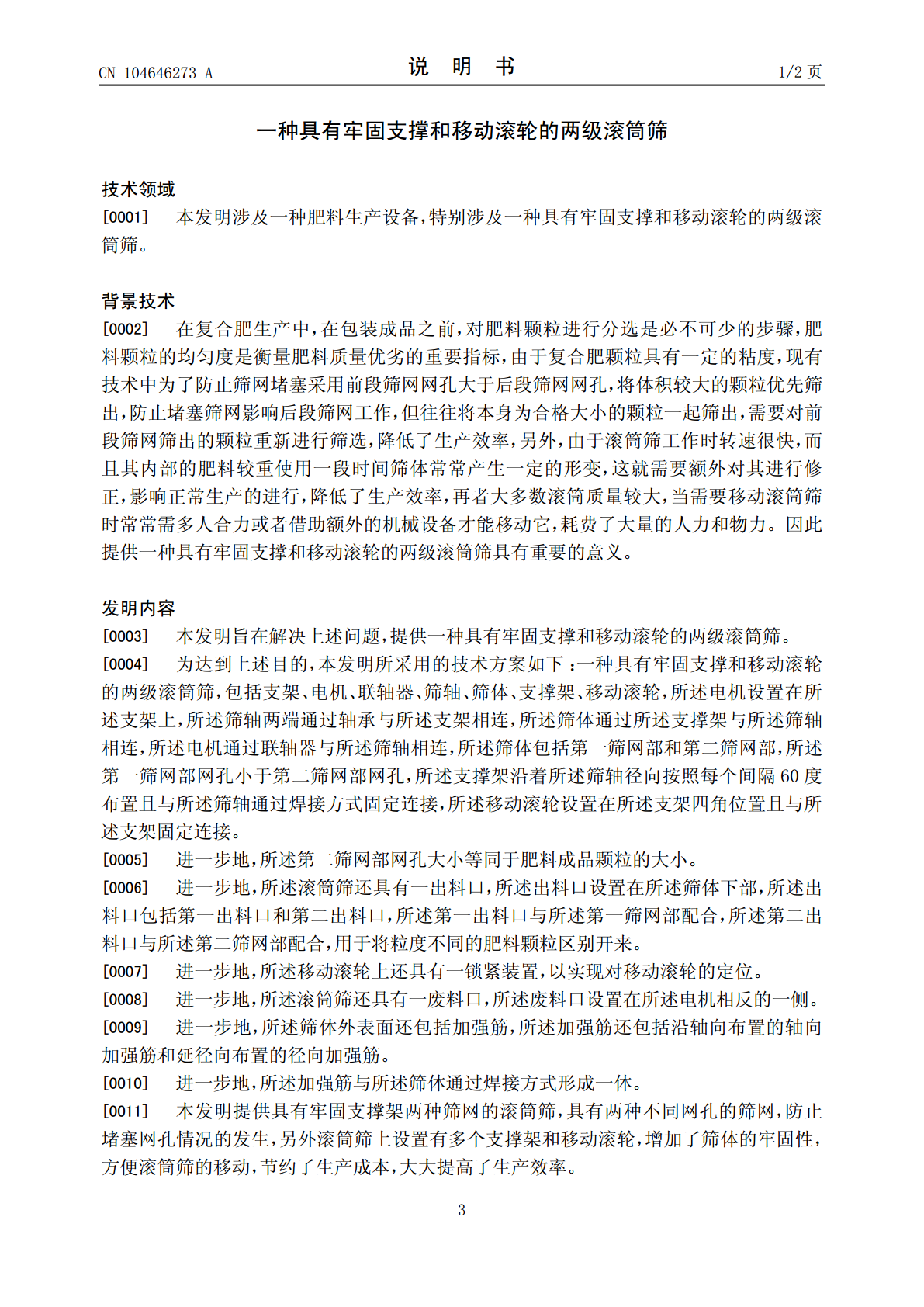

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CN104646273A(43)申请公布日(43)申请公布日2015.05.27(21)申请号201310583633.5(22)申请日2013.11.20(71)申请人弭勇捷地址266611山东省青岛市莱西市沽河街道办事处青石埠村38号(72)发明人弭勇捷(51)Int.Cl.B07B1/22(2006.01)B07B1/46(2006.01)权利要求书1页说明书2页附图3页(54)发明名称一种具有牢固支撑和移动滚轮的两级滚筒筛(57)摘要本发明涉及一种化肥生产设备，特别涉及一种具有牢固支撑和移动滚轮的两级滚筒筛，包括支架、电机、联轴器、筛轴、筛体、支撑架、移动滚轮，所述电机设置在所述支架上，所述筛轴两端通过轴承与所述支架相连，所述筛体通过所述支撑架与所述筛轴相连，所述电机通过联轴器与所述筛轴相连，所述筛体包括第一筛网部和第二筛网部，所述第一筛网部网孔小于第二筛网部网孔，所述支撑架沿着所述筛轴径向按照每个间隔60度布置且与所述筛轴通过焊接方式固定连接，所述移动滚轮设置在所述支架四角位置且与所述支架固定连接。本发明提供具有牢固支撑架两种筛网的滚筒筛，防止堵塞网孔情况的发生，节约了生产成本，大大提高了生产效率。CN104646273ACN104646273A权利要求书1/1页1.一种具有牢固支撑和移动滚轮的两级滚筒筛，其特征在于：包括支架、电机、联轴器、筛轴、筛体、支撑架、移动滚轮，所述电机设置在所述支架上，所述筛轴两端通过轴承与所述支架相连，所述筛体通过所述支撑架与所述筛轴相连，所述电机通过联轴器与所述筛轴相连，所述筛体包括第一筛网部和第二筛网部，所述第一筛网部网孔小于第二筛网部网孔，所述支撑架沿着所述筛轴径向按照每个间隔60度布置且与所述筛轴通过焊接方式固定连接，所述移动滚轮设置在所述支架四角位置且与所述支架固定连接。2.如权利要求1所述的滚筒筛，其特征在于：所述第二筛网部网孔大小等同于肥料成品颗粒的大小。3.如权利要求1所述的滚筒筛，其特征在于：所述滚筒筛还具有一出料口，所述出料口设置在所述筛体下部，所述出料口包括第一出料口和第二出料口，所述第一出料口与所述第一筛网部配合，所述第二出料口与所述第二筛网部配合。4.如权利要求2或3所述的滚筒筛，其特征在于：所述移动滚轮上还具有一锁紧装置。5.如权利要求4所述的滚筒筛，其特征在于：所述滚筒筛还具有一废料口，所述废料口设置在所述电机相反的一侧。6.如权利要求5所述的滚筒筛，其特征在于：所述筛体外表面还包括加强筋，所述加强筋还包括沿轴向布置的轴向加强筋和延径向布置的径向加强筋。7.如权利要求6所述的滚筒筛，其特征在于：所述加强筋与所述筛体通过焊接方式形成一体。2CN104646273A说明书1/2页一种具有牢固支撑和移动滚轮的两级滚筒筛技术领域[0001]本发明涉及一种肥料生产设备，特别涉及一种具有牢固支撑和移动滚轮的两级滚筒筛。背景技术[0002]在复合肥生产中，在包装成品之前，对肥料颗粒进行分选是必不可少的步骤，肥料颗粒的均匀度是衡量肥料质量优劣的重要指标，由于复合肥颗粒具有一定的粘度，现有技术中为了防止筛网堵塞采用前段筛网网孔大于后段筛网网孔，将体积较大的颗粒优先筛出，防止堵塞筛网影响后段筛网工作，但往往将本身为合格大小的颗粒一起筛出，需要对前段筛网筛出的颗粒重新进行筛选，降低了生产效率，另外，由于滚筒筛工作时转速很快，而且其内部的肥料较重使用一段时间筛体常常产生一定的形变，这就需要额外对其进行修正，影响正常生产的进行，降低了生产效率，再者大多数滚筒质量较大，当需要移动滚筒筛时常常需多人合力或者借助额外的机械设备才能移动它，耗费了大量的人力和物力。因此提供一种具有牢固支撑和移动滚轮的两级滚筒筛具有重要的意义。发明内容[0003]本发明旨在解决上述问题，提供一种具有牢固支撑和移动滚轮的两级滚筒筛。[0004]为达到上述目的，本发明所采用的技术方案如下：一种具有牢固支撑和移动滚轮的两级滚筒筛，包括支架、电机、联轴器、筛轴、筛体、支撑架、移动滚轮，所述电机设置在所述支架上，所述筛轴两端通过轴承与所述支架相连，所述筛体通过所述支撑架与所述筛轴相连，所述电机通过联轴器与所述筛轴相连，所述筛体包括第一筛网部和第二筛网部，所述第一筛网部网孔小于第二筛网部网孔，所述支撑架沿着所述筛轴径向按照每个间隔60度布置且与所述筛轴通过焊接方式固定连接，所述移动滚轮设置在所述支架四角位置且与所述支架固定连接。[0005]进一步地，所述第二筛网部网孔大小等同于肥料成品颗粒的大小。[0006]进一步地，所述滚筒筛还具有一出料口，所述出料口设置在所述筛体下部，所述出料口包括第一出料口和第二出料口，所述第一出料口与所述第
