一种具有可折叠滚轮和牢固支撑架的滚筒筛.pdf

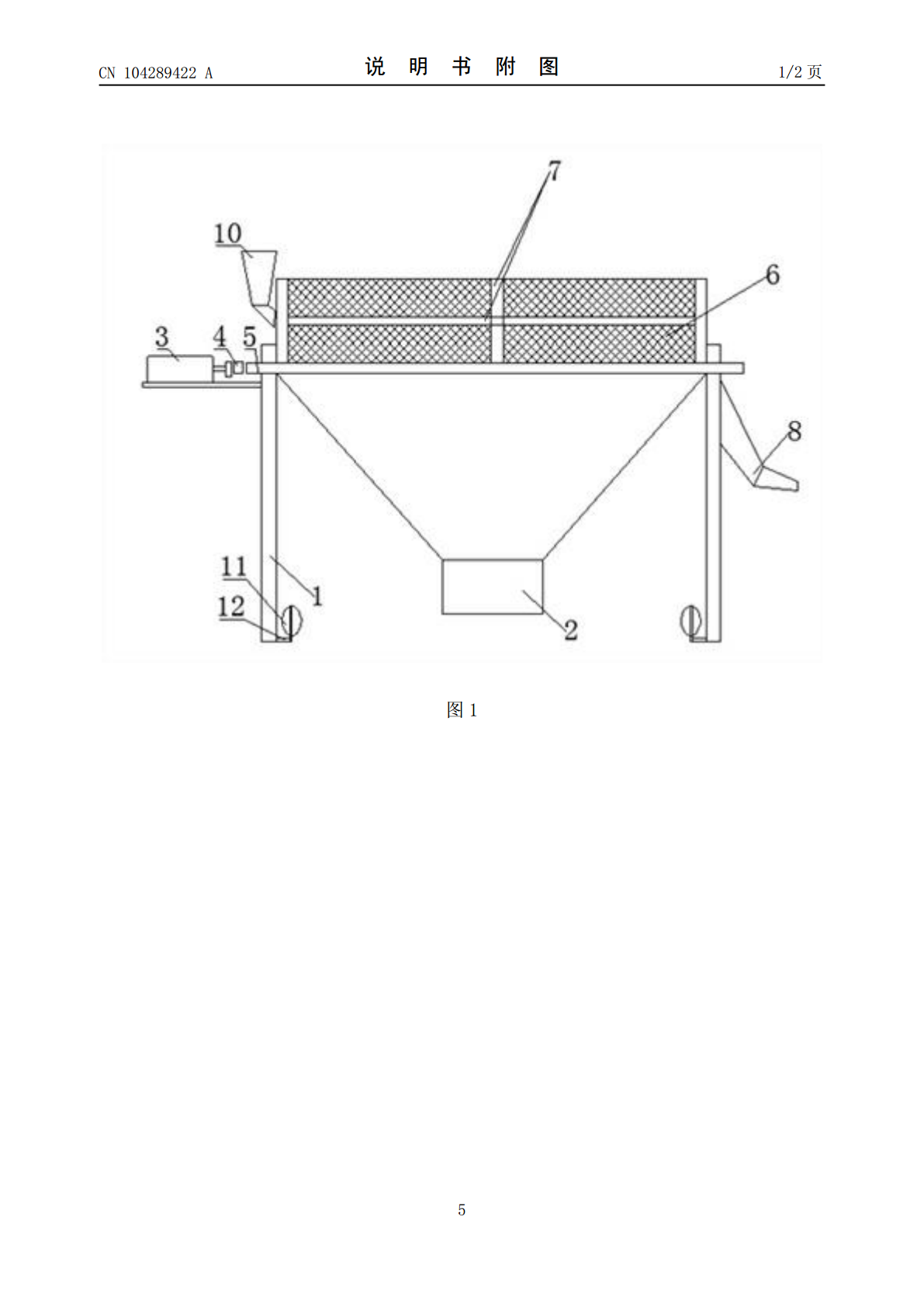

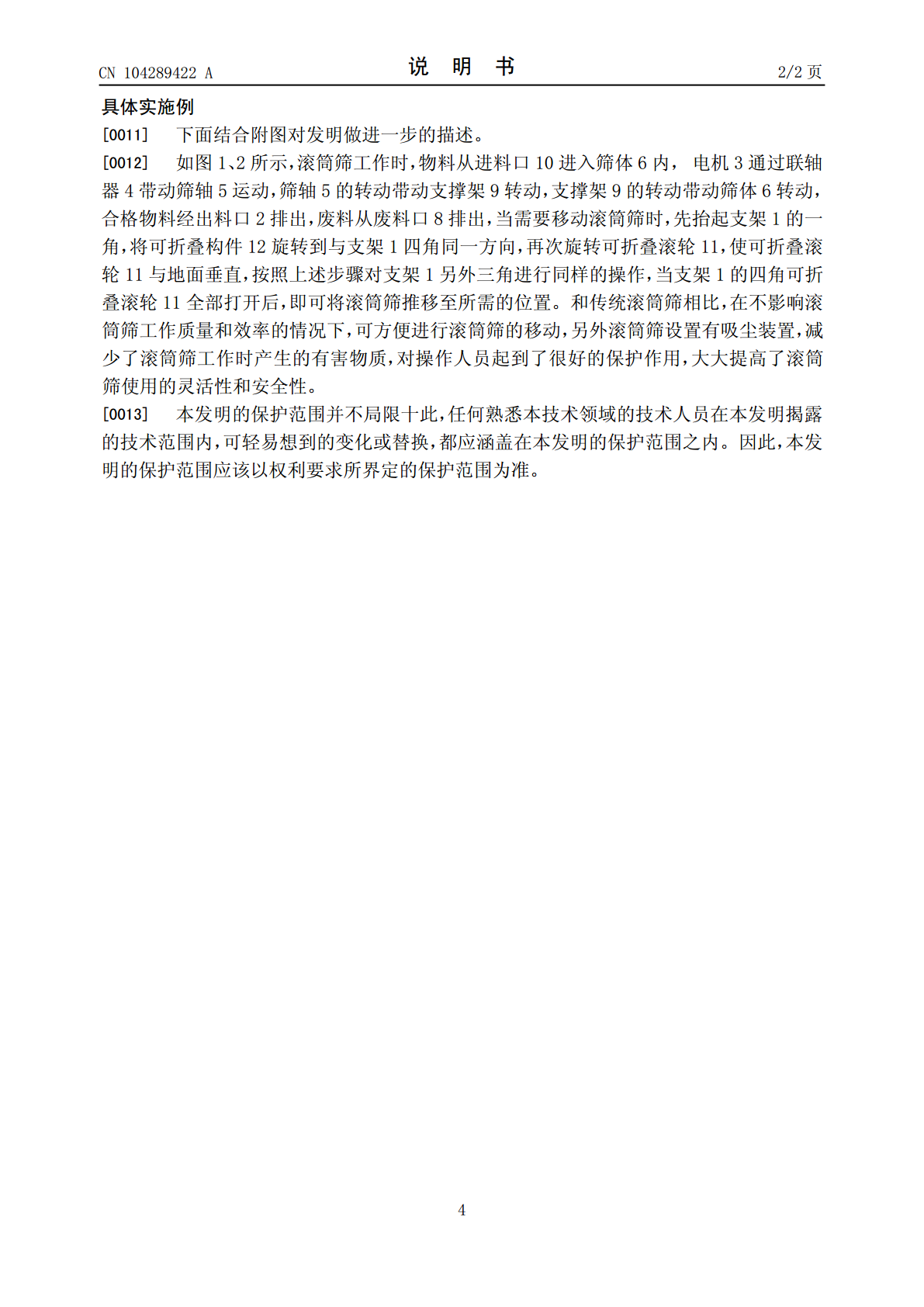

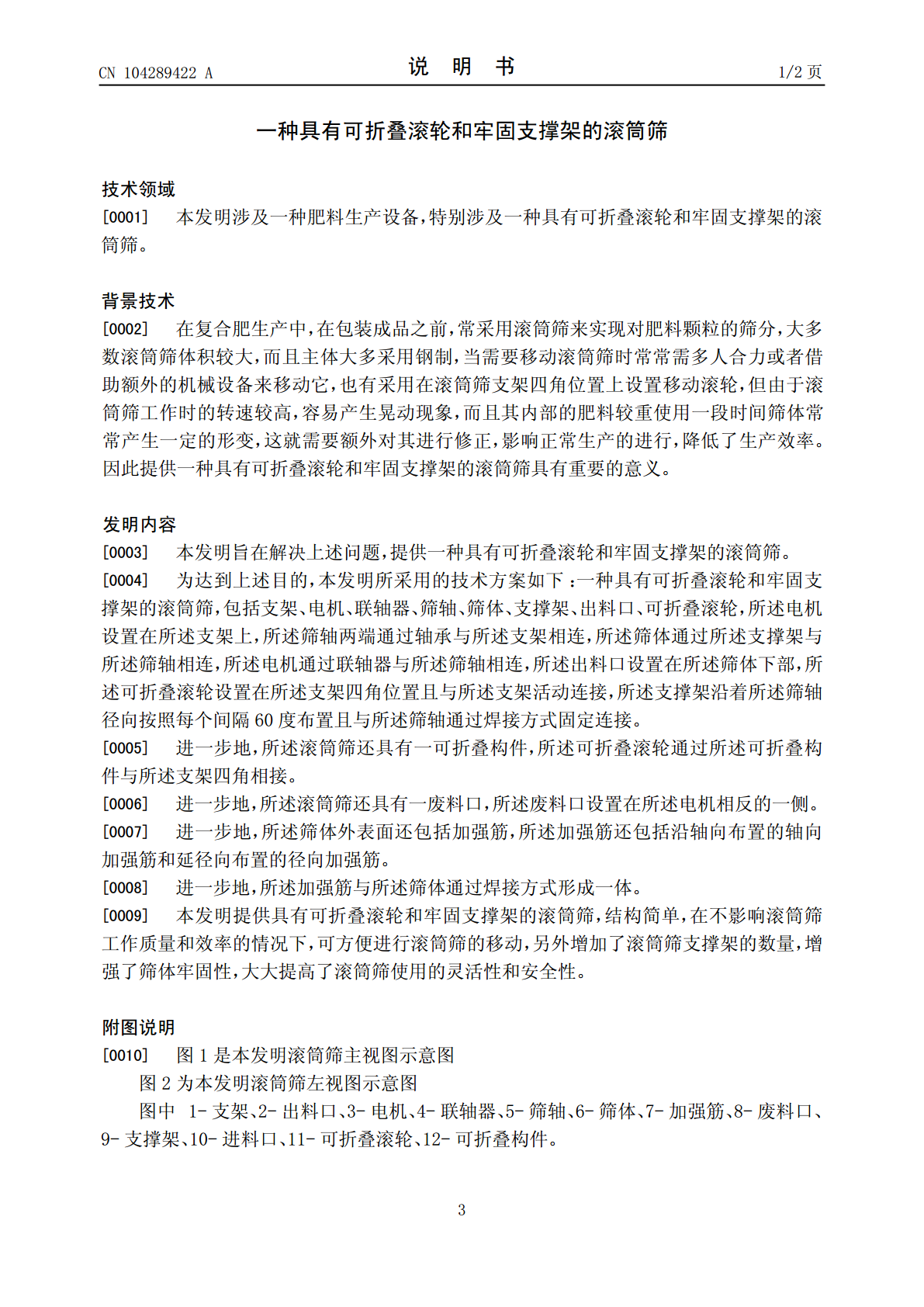

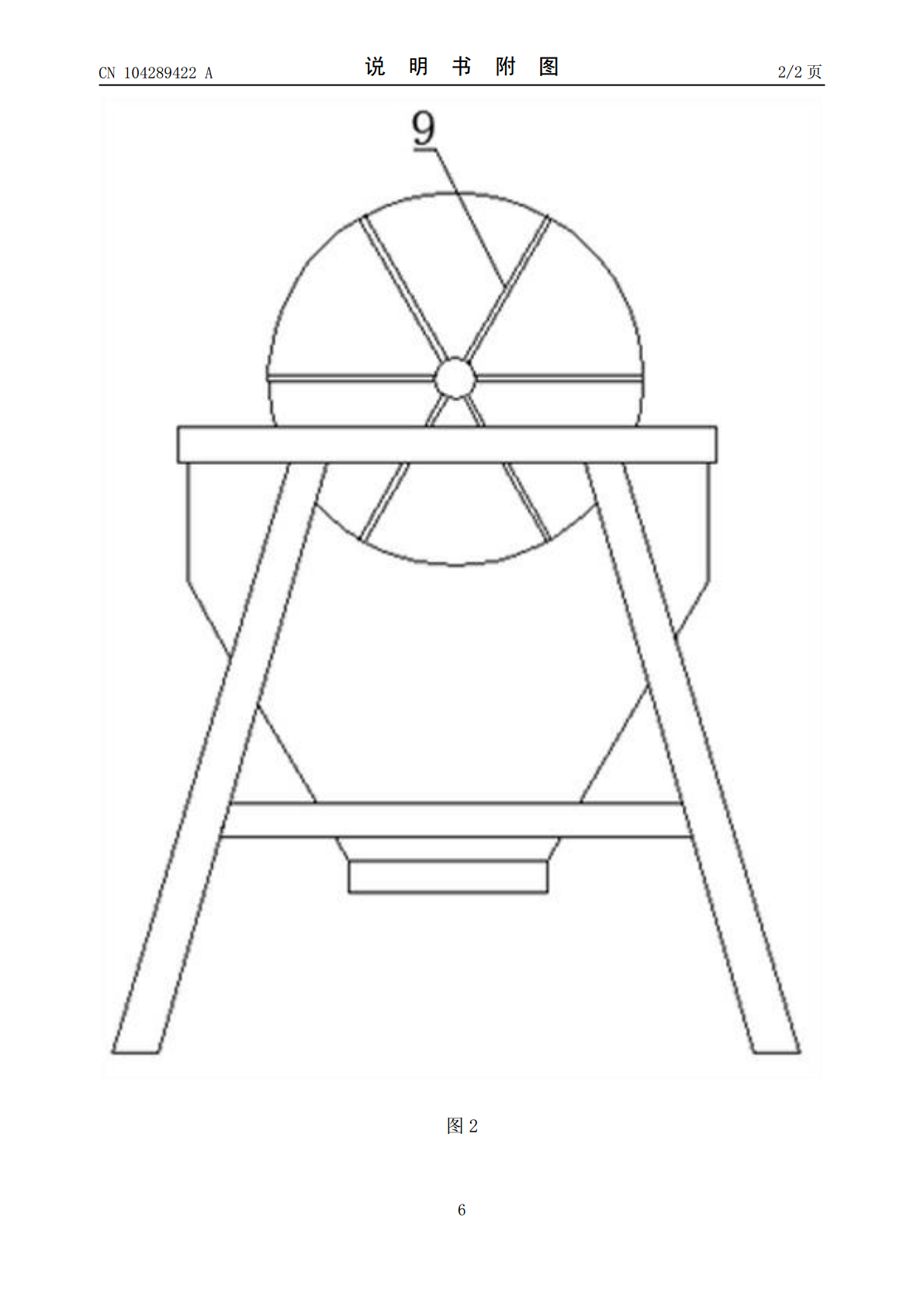

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN104289422104289422A(43)申请公布日2015.01.21(21)申请号201310301295.1(22)申请日2013.07.18(71)申请人崔海花地址266607山东省青岛市莱西市店埠镇北环路3号(72)发明人崔海花钟付海(51)Int.Cl.B07B1/22(2006.01)B07B1/46(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图2页附图2页(54)发明名称一种具有可折叠滚轮和牢固支撑架的滚筒筛(57)摘要本发明涉及一种化肥生产设备，特别涉及一种具有可折叠滚轮和牢固支撑架的滚筒筛，包括支架、电机、联轴器、筛轴、筛体、支撑架、出料口、可折叠滚轮，所述电机设置在所述支架上，所述筛轴两端通过轴承与所述支架相连，所述筛体通过所述支撑架与所述筛轴相连，所述电机通过联轴器与所述筛轴相连，所述出料口设置在所述筛体下部，所述可折叠滚轮设置在所述支架四角位置且与所述支架活动连接，所述支撑架沿着所述筛轴径向按照每个间隔60度布置且与所述筛轴通过焊接方式固定连接。本发明提供具有可折叠滚轮和牢固支撑架的滚筒筛，方便滚筒筛的移动，另外增加了支撑架的数量，增强了筛体牢固性，提高了滚筒筛使用的灵活性和安全性。CN104289422ACN104289ACN104289422A权利要求书1/1页1.一种具有可折叠滚轮和牢固支撑架的滚筒筛，其特征在于：包括支架、电机、联轴器、筛轴、筛体、支撑架、出料口、可折叠滚轮，所述电机设置在所述支架上，所述筛轴两端通过轴承与所述支架相连，所述筛体通过所述支撑架与所述筛轴相连，所述电机通过联轴器与所述筛轴相连，所述出料口设置在所述筛体下部，所述可折叠滚轮设置在所述支架四角位置且与所述支架活动连接，所述支撑架沿着所述筛轴径向按照每个间隔60度布置且与所述筛轴通过焊接方式固定连接。2.如权利要求1所述的滚筒筛，其特征在于：所述滚筒筛还具有一可折叠构件，所述可折叠滚轮通过所述可折叠构件与所述支架四角相接。3.如权利要求2所述的滚筒筛，其特征在于：所述滚筒筛还具有一废料口，所述废料口设置在所述电机相反的一侧。4.如权利要求3所述的滚筒筛，其特征在于：所述筛体外表面还包括加强筋，所述加强筋还包括沿轴向布置的轴向加强筋和延径向布置的径向加强筋。5.如权利要求4所述的滚筒筛，其特征在于：所述加强筋与所述筛体通过焊接方式形成一体。2CN104289422A说明书1/2页一种具有可折叠滚轮和牢固支撑架的滚筒筛技术领域[0001]本发明涉及一种肥料生产设备，特别涉及一种具有可折叠滚轮和牢固支撑架的滚筒筛。背景技术[0002]在复合肥生产中，在包装成品之前，常采用滚筒筛来实现对肥料颗粒的筛分，大多数滚筒筛体积较大，而且主体大多采用钢制，当需要移动滚筒筛时常常需多人合力或者借助额外的机械设备来移动它，也有采用在滚筒筛支架四角位置上设置移动滚轮，但由于滚筒筛工作时的转速较高，容易产生晃动现象，而且其内部的肥料较重使用一段时间筛体常常产生一定的形变，这就需要额外对其进行修正，影响正常生产的进行，降低了生产效率。因此提供一种具有可折叠滚轮和牢固支撑架的滚筒筛具有重要的意义。发明内容[0003]本发明旨在解决上述问题，提供一种具有可折叠滚轮和牢固支撑架的滚筒筛。[0004]为达到上述目的，本发明所采用的技术方案如下：一种具有可折叠滚轮和牢固支撑架的滚筒筛，包括支架、电机、联轴器、筛轴、筛体、支撑架、出料口、可折叠滚轮，所述电机设置在所述支架上，所述筛轴两端通过轴承与所述支架相连，所述筛体通过所述支撑架与所述筛轴相连，所述电机通过联轴器与所述筛轴相连，所述出料口设置在所述筛体下部，所述可折叠滚轮设置在所述支架四角位置且与所述支架活动连接，所述支撑架沿着所述筛轴径向按照每个间隔60度布置且与所述筛轴通过焊接方式固定连接。[0005]进一步地，所述滚筒筛还具有一可折叠构件，所述可折叠滚轮通过所述可折叠构件与所述支架四角相接。[0006]进一步地，所述滚筒筛还具有一废料口，所述废料口设置在所述电机相反的一侧。[0007]进一步地，所述筛体外表面还包括加强筋，所述加强筋还包括沿轴向布置的轴向加强筋和延径向布置的径向加强筋。[0008]进一步地，所述加强筋与所述筛体通过焊接方式形成一体。[0009]本发明提供具有可折叠滚轮和牢固支撑架的滚筒筛，结构简单，在不影响滚筒筛工作质量和效率的情况下，可方便进行滚筒筛的移动，另外增加了滚筒筛支撑架的数量，增强了筛体牢固性，大大提高了滚筒筛使用的灵活性和安全性。附图说明[0010]图1是本发明滚筒筛主视图示意图图2为本发明滚筒筛左视图示意图图中1-支架、2-出料口、3-电机、4
