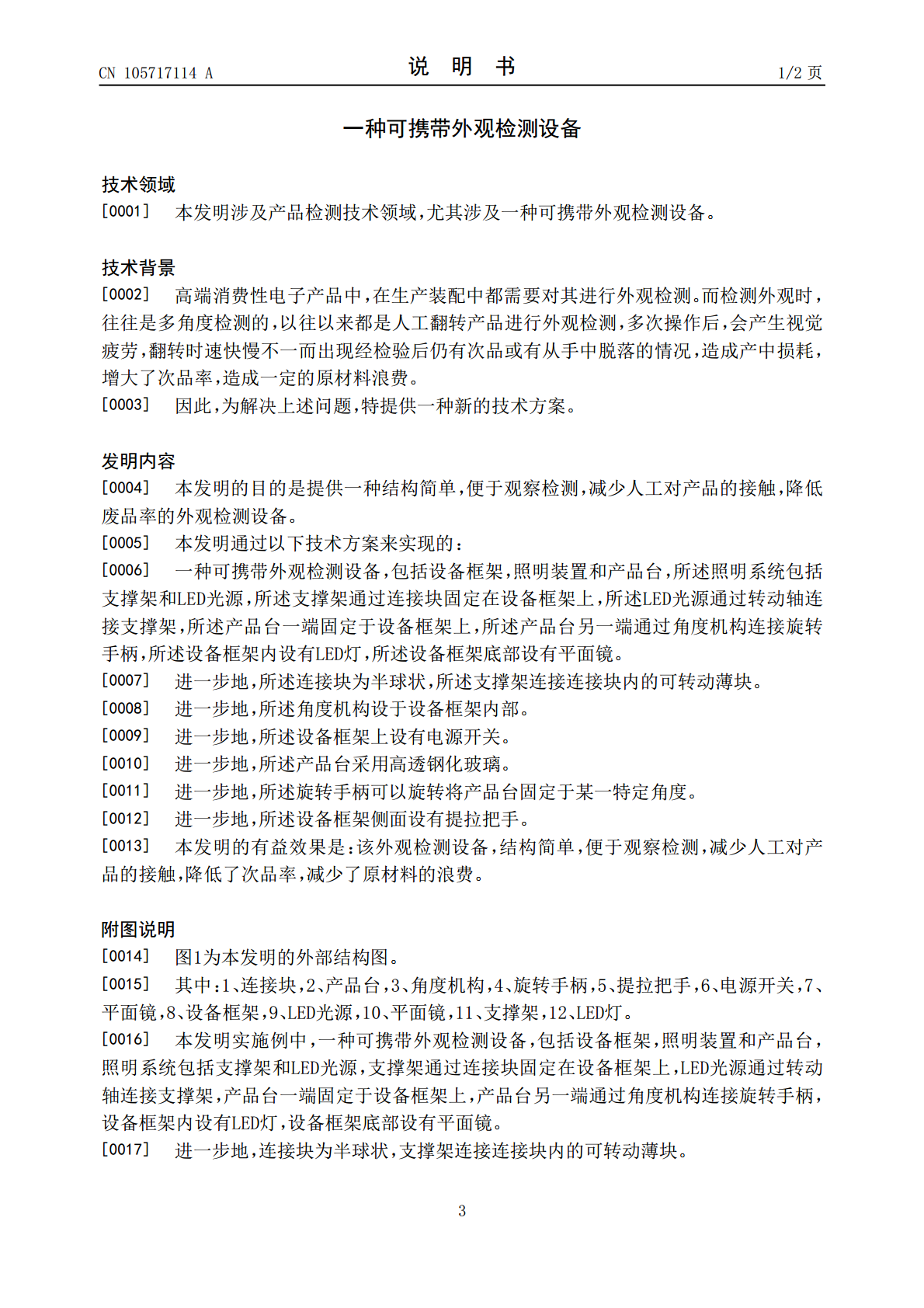

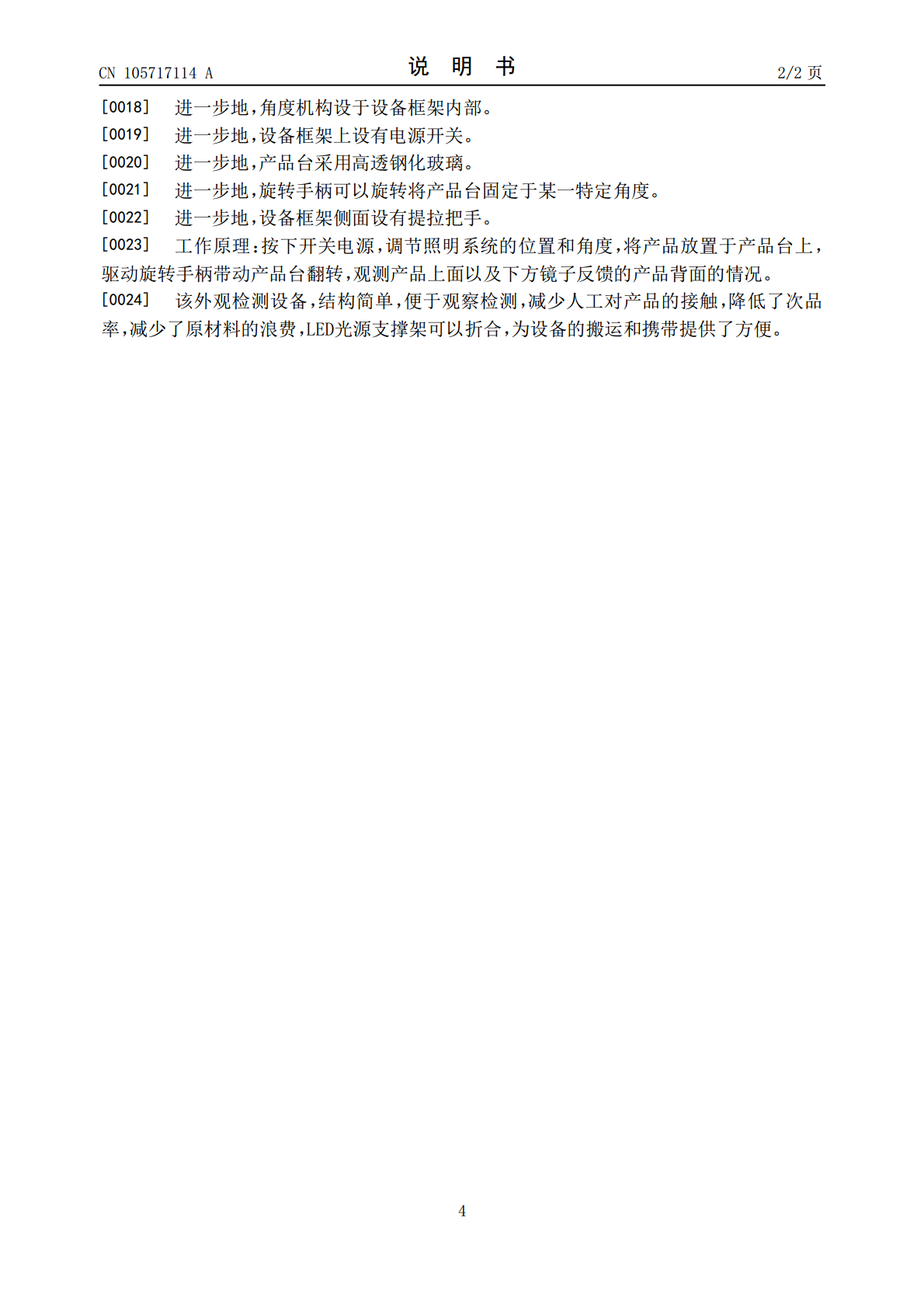

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105717114A(43)申请公布日2016.06.29(21)申请号201610055806.X(22)申请日2016.01.27(71)申请人太仓飞顺温控设备有限公司地址215400江苏省苏州市太仓市城厢镇上海东路86号2幢112室(72)发明人骆杰(74)专利代理机构北京市京大律师事务所11321代理人李光松(51)Int.Cl.G01N21/84(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种可携带外观检测设备(57)摘要本发明公开了一种可携带外观检测设备，包括设备框架，照明装置和产品台，照明系统包括支撑架和LED光源，支撑架通过连接块固定在设备框架上，LED光源通过转动轴连接支撑架，产品台一端固定于设备框架上，产品台另一端通过角度机构连接旋转手柄，设备框架内设有LED灯，设备框架底部设有平面镜。该外观检测设备，结构简单，便于观察检测，减少人工对产品的接触，降低了次品率，减少了原材料的浪费，LED光源支撑架可以折合，为设备的搬运和携带提供了方便。CN105717114ACN105717114A权利要求书1/1页1.一种可携带外观检测设备，其特征在于：包括设备框架，照明装置和产品台，所述照明系统包括支撑架和LED光源，所述支撑架通过连接块固定在设备框架上，所述LED光源通过转动轴连接支撑架，所述产品台一端固定于设备框架上，所述产品台另一端通过角度机构连接旋转手柄，所述设备框架内设有LED灯，所述设备框架底部设有平面镜。2.根据权利要求1所述的一种可携带外观检测设备，其特征在于：所述连接块为半球状，所述支撑架连接连接块内的可转动薄块。3.根据权利要求1所述的一种可携带外观检测设备，其特征在于：所述角度机构设于设备框架内部。4.根据权利要求1所述的一种可携带外观检测设备，其特征在于：所述设备框架上设有电源开关。5.根据权利要求1所述的一种可携带外观检测设备，其特征在于：所述产品台采用高透钢化玻璃。6.根据权利要求1所述的一种可携带外观检测设备，其特征在于：所述旋转手柄可以旋转将产品台固定于某一特定角度。7.根据权利要求1所述的一种可携带外观检测设备，其特征在于：所述设备框架侧面设有提拉把手。2CN105717114A说明书1/2页一种可携带外观检测设备技术领域[0001]本发明涉及产品检测技术领域，尤其涉及一种可携带外观检测设备。技术背景[0002]高端消费性电子产品中，在生产装配中都需要对其进行外观检测。而检测外观时，往往是多角度检测的，以往以来都是人工翻转产品进行外观检测，多次操作后，会产生视觉疲劳，翻转时速快慢不一而出现经检验后仍有次品或有从手中脱落的情况，造成产中损耗，增大了次品率，造成一定的原材料浪费。[0003]因此，为解决上述问题，特提供一种新的技术方案。发明内容[0004]本发明的目的是提供一种结构简单，便于观察检测，减少人工对产品的接触，降低废品率的外观检测设备。[0005]本发明通过以下技术方案来实现的：[0006]一种可携带外观检测设备，包括设备框架，照明装置和产品台，所述照明系统包括支撑架和LED光源，所述支撑架通过连接块固定在设备框架上，所述LED光源通过转动轴连接支撑架，所述产品台一端固定于设备框架上，所述产品台另一端通过角度机构连接旋转手柄，所述设备框架内设有LED灯，所述设备框架底部设有平面镜。[0007]进一步地，所述连接块为半球状，所述支撑架连接连接块内的可转动薄块。[0008]进一步地，所述角度机构设于设备框架内部。[0009]进一步地，所述设备框架上设有电源开关。[0010]进一步地，所述产品台采用高透钢化玻璃。[0011]进一步地，所述旋转手柄可以旋转将产品台固定于某一特定角度。[0012]进一步地，所述设备框架侧面设有提拉把手。[0013]本发明的有益效果是：该外观检测设备，结构简单，便于观察检测，减少人工对产品的接触，降低了次品率，减少了原材料的浪费。附图说明[0014]图1为本发明的外部结构图。[0015]其中：1、连接块，2、产品台，3、角度机构，4、旋转手柄，5、提拉把手，6、电源开关，7、平面镜，8、设备框架，9、LED光源，10、平面镜，11、支撑架，12、LED灯。[0016]本发明实施例中，一种可携带外观检测设备，包括设备框架，照明装置和产品台，照明系统包括支撑架和LED光源，支撑架通过连接块固定在设备框架上，LED光源通过转动轴连接支撑架，产品台一端固定于设备框架上，产品台另一端通过角度机构连接旋转手柄，设备框架内设有LED灯，设备框架底部设有平面镜。[0017]进一步地，连接块为半球状，支撑架连接连接块内的可转动薄块。3CN105717114A说明书2/2页[0
