一种CPC聚光外遮阳复式光伏窗.pdf

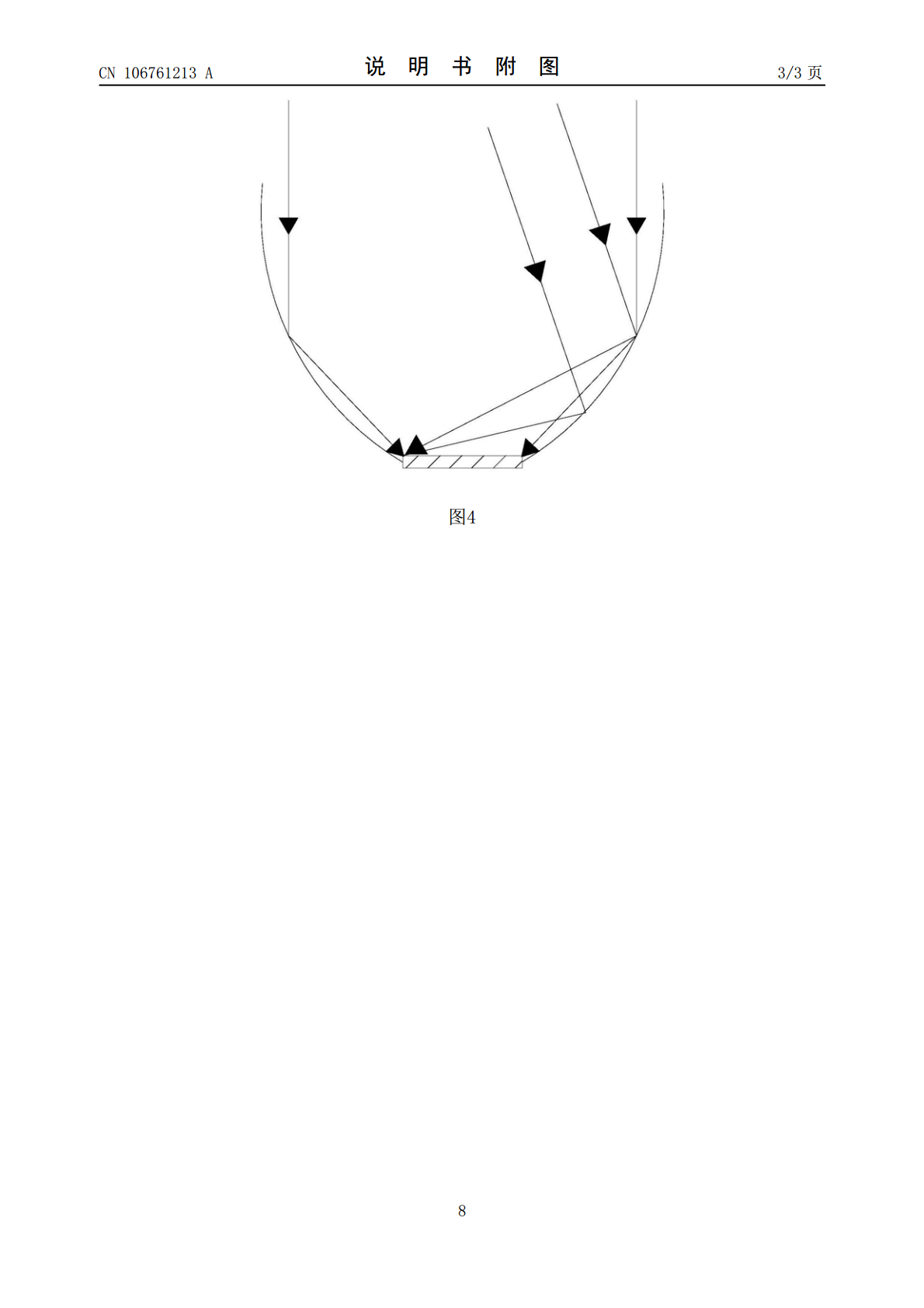

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106761213A(43)申请公布日2017.05.31(21)申请号201611252613.X(22)申请日2016.12.30(71)申请人常州大学地址213164江苏省常州市武进区湖塘镇滆湖中路21号(72)发明人陈海飞金懿豪郭晶晶陆莉鋆杨洁(51)Int.Cl.E06B3/46(2006.01)H02S40/22(2014.01)H02S20/30(2014.01)权利要求书1页说明书3页附图3页(54)发明名称一种CPC聚光外遮阳复式光伏窗(57)摘要本发明涉及一种CPC聚光外遮阳复式光伏窗，包括窗户框架、玻璃窗、光伏窗框架、光伏窗，玻璃窗和光伏窗在滑动槽内滑动，光伏窗框架安装于窗户框架的外侧，且光伏窗框架比窗户框架宽；光伏窗包括光伏窗支撑架、CPC聚光器和光伏片，多个光伏片成阵列状串联连接并固定在光伏窗支撑架外表面，一个光伏片外侧罩设有一个开口向外的CPC聚光器，CPC聚光器的底部开设有罩住光伏片的缺口。本发明的有益效果是：复式窗避免使用传动机构，成本低，安全可靠；既能满足传统建筑对于窗户的遮阳、采光、透气的功能，同时还可实现冬季提供热量、夏季隔热；使用CPC聚光器，聚光倍数达到2～6倍，能够提高太阳能利用效率，减少光伏片的数量，降低成本。CN106761213ACN106761213A权利要求书1/1页1.一种CPC聚光外遮阳复式光伏窗，其特征是：包括窗户框架(1)、滑动安装于窗户框架(1)内的玻璃窗(2)、光伏窗框架(3)、滑动安装于光伏窗框架(3)内的光伏窗(4)，窗户框架(1)和光伏窗框架(3)的内侧底表面均设有滑动槽(5)，玻璃窗(2)和光伏窗(4)在滑动槽(5)内滑动，光伏窗框架(3)安装于窗户框架(1)的外侧，且光伏窗框架(3)比窗户框架(1)宽；光伏窗(4)包括光伏窗支撑架(4-1)、CPC聚光器(4-2)和光伏片(4-3)，多个光伏片(4-3)成阵列状串联连接并固定在光伏窗支撑架(4-1)外表面，一个光伏片(4-3)外侧罩设有一个开口向外的CPC聚光器(4-2)，CPC聚光器(4-2)的底部开设有罩住光伏片(4-3)的缺口。2.根据权利要求1所述的一种CPC聚光外遮阳复式光伏窗，其特征是：所述的CPC聚光器(4-2)呈内凹的碗状，CPC聚光器(4-2)的内表面为反光镜。3.根据权利要求1所述的一种CPC聚光外遮阳复式光伏窗，其特征是：所述的玻璃窗(2)为前后叠放设置的两层普通窗户，光伏窗(4)为两扇并排设置的单层光伏窗，窗户框架(1)的滑动槽(5)为平行的两个，光伏窗框架(3)的滑动槽(5)为一个，光伏窗框架(3)的宽度为窗户框架(1)的两倍。4.根据权利要求1所述的一种CPC聚光外遮阳复式光伏窗，其特征是：所述的光伏窗支撑架(4-1)为网状钢丝，相邻钢丝之间的间距为5cm，光伏片(4-3)呈条状。5.根据权利要求1所述的一种CPC聚光外遮阳复式光伏窗，其特征是：所述的窗户框架(1)固定在墙体的窗户口内，光伏窗框架(3)的背面固定在墙体的外表面。6.根据权利要求1所述的一种CPC聚光外遮阳复式光伏窗，其特征是：所述的相邻光伏片(4-3)之间串联连接有电池片，电池片并联连接有二极管。7.根据权利要求1所述的一种CPC聚光外遮阳复式光伏窗，其特征是：所述的光伏片(4-3)线路连接有集电器和逆变器。8.根据权利要求1所述的一种CPC聚光外遮阳复式光伏窗，其特征是：所述的CPC聚光器(4-2)通过传动齿轮连接有电机，CPC聚光器(4-2)的底部外侧安装有齿条，电机的输出轴与传动齿轮同轴固定连接，传动齿轮与齿条啮合。9.根据权利要求8所述的一种CPC聚光外遮阳复式光伏窗，其特征是：所述的电机为减速电机。10.根据权利要求1所述的一种CPC聚光外遮阳复式光伏窗，其特征是：所述的光伏片(4-3)与罩设于其外侧的CPC聚光器(4-2)之间用密封条密封。2CN106761213A说明书1/3页一种CPC聚光外遮阳复式光伏窗技术领域[0001]本发明属于太阳能利用领域，涉及一种CPC聚光外遮阳复式光伏窗。背景技术[0002]随着常规能源日益枯竭，世界上由能源紧张引发的问题越来越多，因此寻找一种新的替代能源成为解决能源问题的开门锁，太阳能作为一种干净、无污染、取之不尽用之不竭的能源，已经在各行各业当中逐步开始使用，例如道路照明设施、太阳能发电。[0003]近年来光伏系统凭借其日益成熟的技术扩大了它在建筑领域的发展，形成了很多太阳能建筑一体化技术。[0004]窗户作为建筑物重要的组成部分，被赋予了更多的功能，人们考虑将光伏与窗户结合，即光伏窗，然而已有的光伏窗在夏季因表面温度过高，致使光电转换效率较低，从而影响发电效率。其次，光伏百叶组件固
