一种CPC聚光外遮阳复式光伏窗.pdf

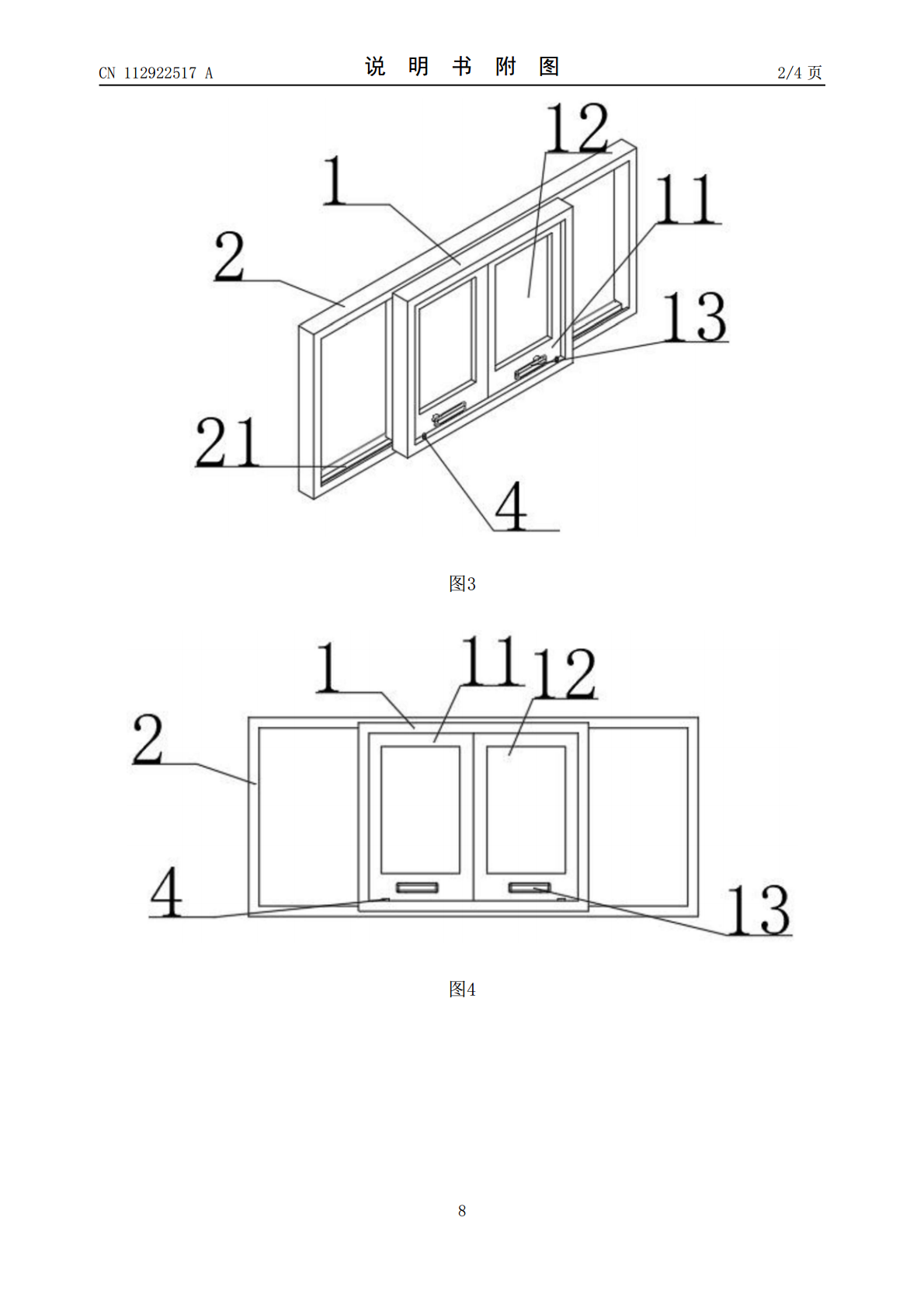

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112922517A(43)申请公布日2021.06.08(21)申请号202110075576.4(22)申请日2021.01.20(71)申请人重庆交通大学地址400074重庆市南岸区学府大道66号(72)发明人张慧玲王建辉谭晓涵(74)专利代理机构重庆市信立达专利代理事务所(普通合伙)50230代理人陈炳萍(51)Int.Cl.E06B7/28(2006.01)E06B3/46(2006.01)F24S20/63(2018.01)H02S20/26(2014.01)H02S40/22(2014.01)权利要求书1页说明书4页附图4页(54)发明名称一种CPC聚光外遮阳复式光伏窗(57)摘要本发明提供一种CPC聚光外遮阳复式光伏窗，涉及太阳能领域。该基于CPC聚光外遮阳复式光伏窗，包括窗架，所述窗架内顶部对称铰链连接有两个窗体，两个所述窗体位置设置有钢化玻璃，所述窗体侧壁靠近底部位置设置有握把；所述窗架远离握把侧固定连接有支撑架，所述支撑架内底部设置有滑槽，所述滑槽滑动连接有两个采集板，所述采集板远离窗架侧竖直设置有多个凹槽，且凹槽位置固定连接有弧形板，所述弧形板中部位置固定连接有固定柱。本发明设置有支撑架，通过在支撑架位置设置有滑槽，通过采集板在滑槽位置进行滑动，从而达到开启窗户的作用，同时按下下压开关，使得推动板进行滑动，从而使得推动板将采集板进行限位，完成采集板的固定任务。CN112922517ACN112922517A权利要求书1/1页1.一种CPC聚光外遮阳复式光伏窗，包括窗架(1)，其特征在于：所述窗架(1)内顶部对称铰链连接有两个窗体(11)，两个所述窗体(11)位置设置有钢化玻璃(12)，所述窗体(11)侧壁靠近底部位置设置有握把(13)；所述窗架(1)远离握把(13)侧固定连接有支撑架(2)，所述支撑架(2)内底部设置有滑槽(21)，所述滑槽(21)滑动连接有两个采集板(3)，所述采集板(3)远离窗架(1)侧竖直设置有多个凹槽，且凹槽位置固定连接有弧形板(33)，所述弧形板(33)中部位置固定连接有固定柱(31)，所述固定柱(31)远离弧形板(33)侧固定连接有采集管(32)；所述采集板(3)位于滑槽(21)位置设置有通槽，所述窗架(1)内底部靠近侧壁位置对称设置有控制装置，所述控制装置包括下压开关(4)，所述下压开关(4)底部滑动连接有推动板(41)，所述推动板(41)与窗架(1)滑动连接，所述推动板(41)靠近下压开关(4)的侧壁对称固定连接有限位块(42)，所述限位块(42)与窗架(1)滑动连接，且限位块(42)靠近支撑架(2)侧固定连接有复位弹簧(43)，所述复位弹簧(43)与窗架(1)固定连接。2.根据权利要求1所述的一种CPC聚光外遮阳复式光伏窗，其特征在于：所述握把(13)与窗体(11)转动连接，且握把(13)配套设置有现有门窗开关结构。3.根据权利要求1所述的一种CPC聚光外遮阳复式光伏窗，其特征在于：所述弧形板(33)采用cpc聚光板。4.根据权利要求1所述的一种CPC聚光外遮阳复式光伏窗，其特征在于：所述采集管(32)呈圆柱形设置，且采集管(32)外侧壁均匀设置有多个柔性采集元件。5.根据权利要求1所述的一种CPC聚光外遮阳复式光伏窗，其特征在于：所述推动板(41)与采集板(3)的通槽位置相配合，且推动板(41)与采集板(3)的通槽呈卡合连接。6.根据权利要求1所述的一种CPC聚光外遮阳复式光伏窗，其特征在于：两个所述采集板(3)相互靠近侧壁内嵌设置有磁条。7.根据权利要求1所述的一种CPC聚光外遮阳复式光伏窗，其特征在于：所述支撑架(2)位于窗架(1)外侧。8.根据权利要求1所述的一种CPC聚光外遮阳复式光伏窗，其特征在于：两个所述窗体(11)之间设置有密封条，且窗体(11)与窗架(1)之间设置有密封条。2CN112922517A说明书1/4页一种CPC聚光外遮阳复式光伏窗技术领域[0001]本发明涉及太阳能技术领域，具体为一种CPC聚光外遮阳复式光伏窗。背景技术[0002]太阳能(solarenergy)，是一种可再生能源。是指太阳的热辐射能(参见热能传播的三种方式：辐射)，主要表现就是常说的太阳光线。在现代一般用作发电或者为热水器提供能源。自地球上生命诞生以来，就主要以太阳提供的热辐射能生存，而自古人类也懂得以阳光晒干物件，并作为制作食物的方法，如制盐和晒咸鱼等。在化石燃料日趋减少的情况下，太阳能已成为人类使用能源的重要组成部分，并不断得到发展。太阳能的利用有光热转换和光电转换两种方式，太阳能发电是一种新兴的可再生能源。广义上的太阳能也包括地球上的风能、化学能、水能等。CPC：复合抛物面聚光器(Comp
