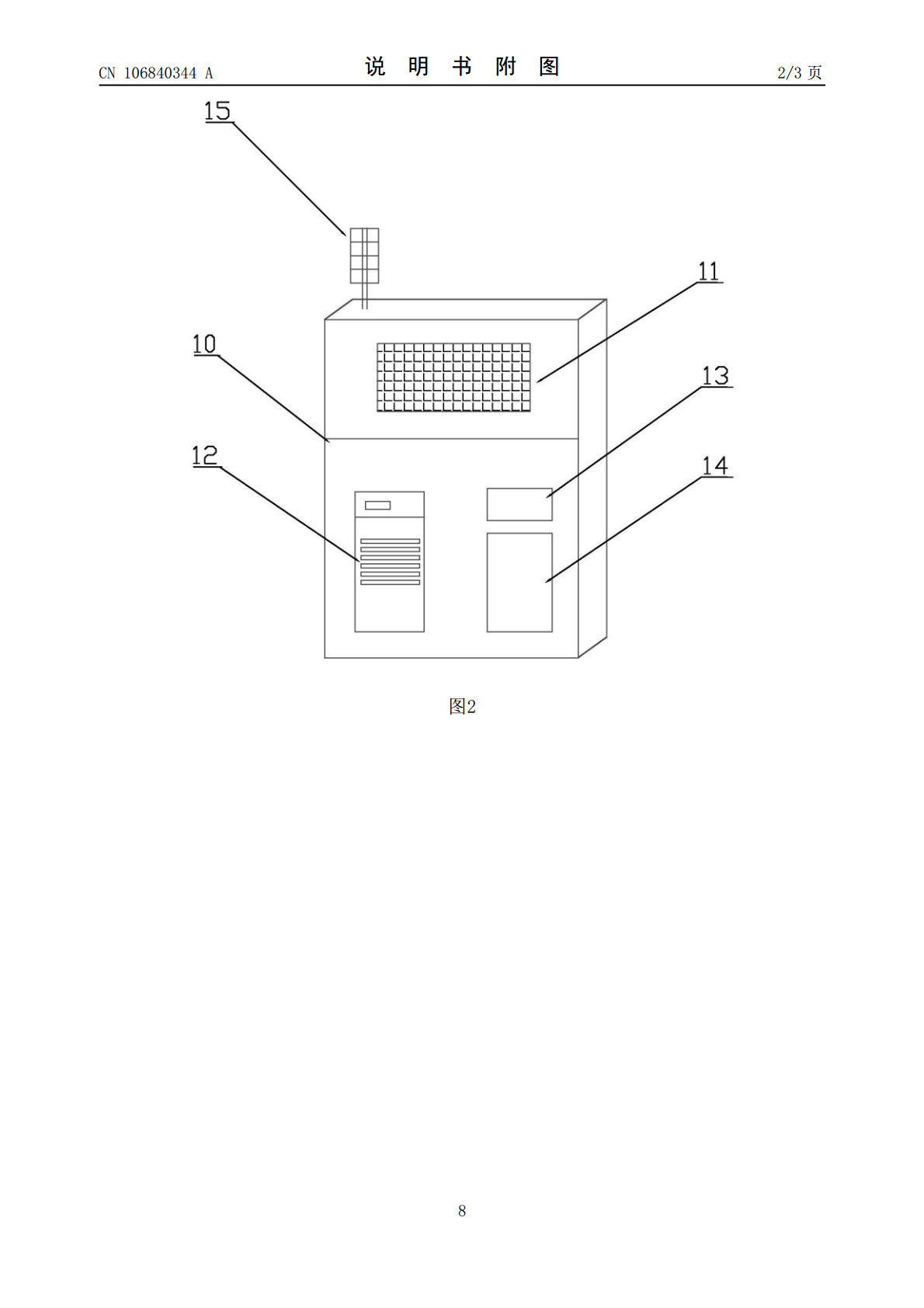

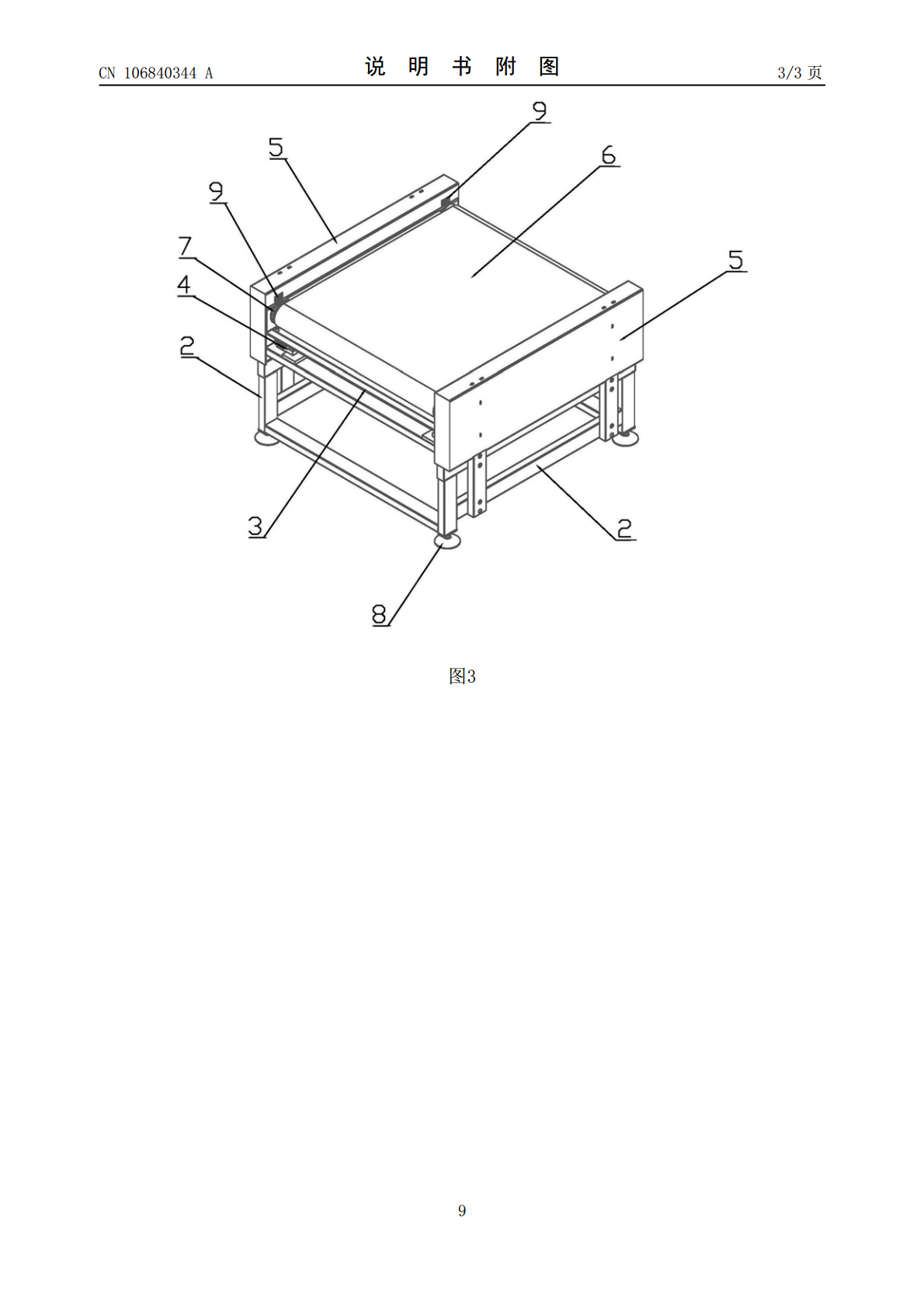

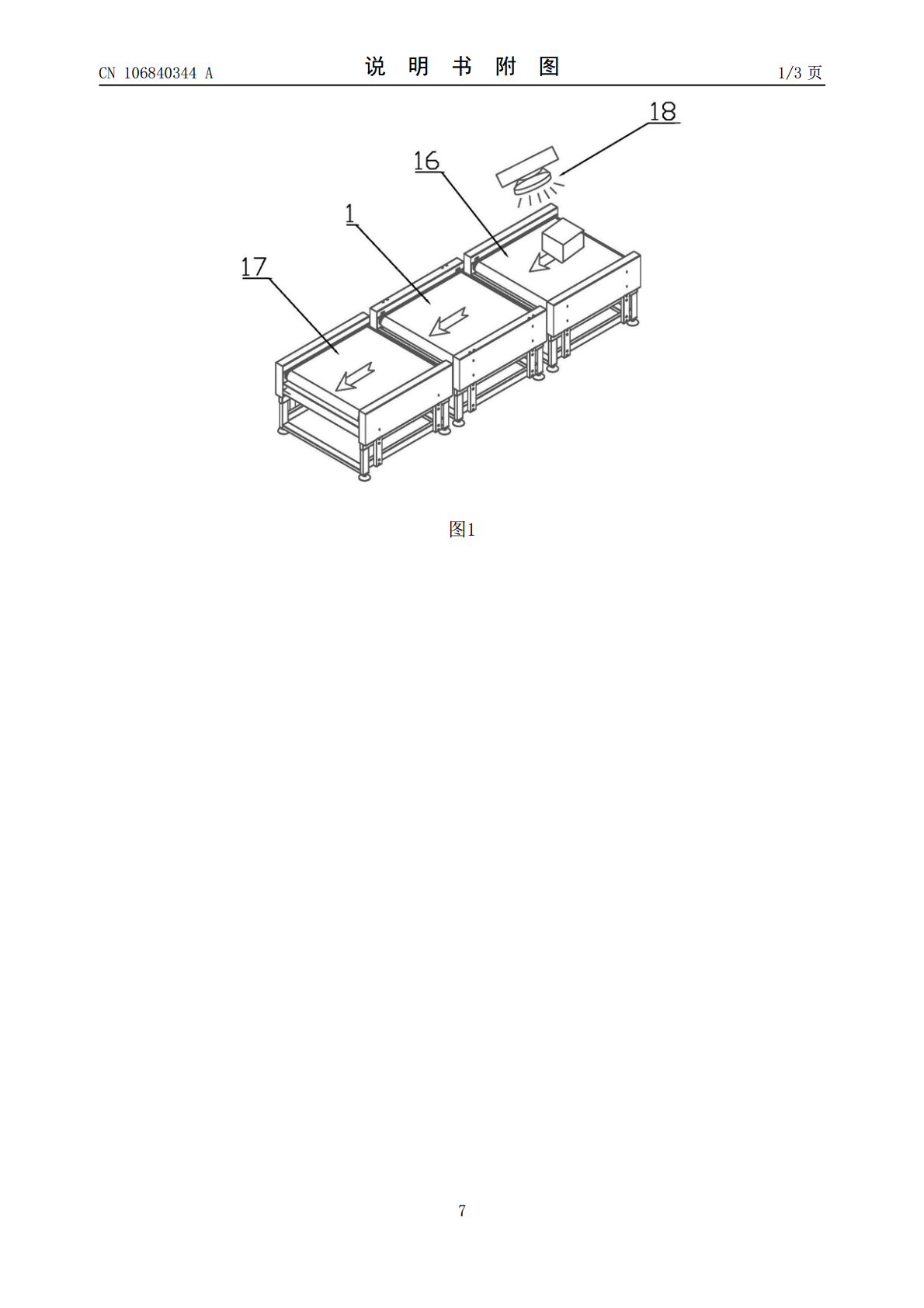

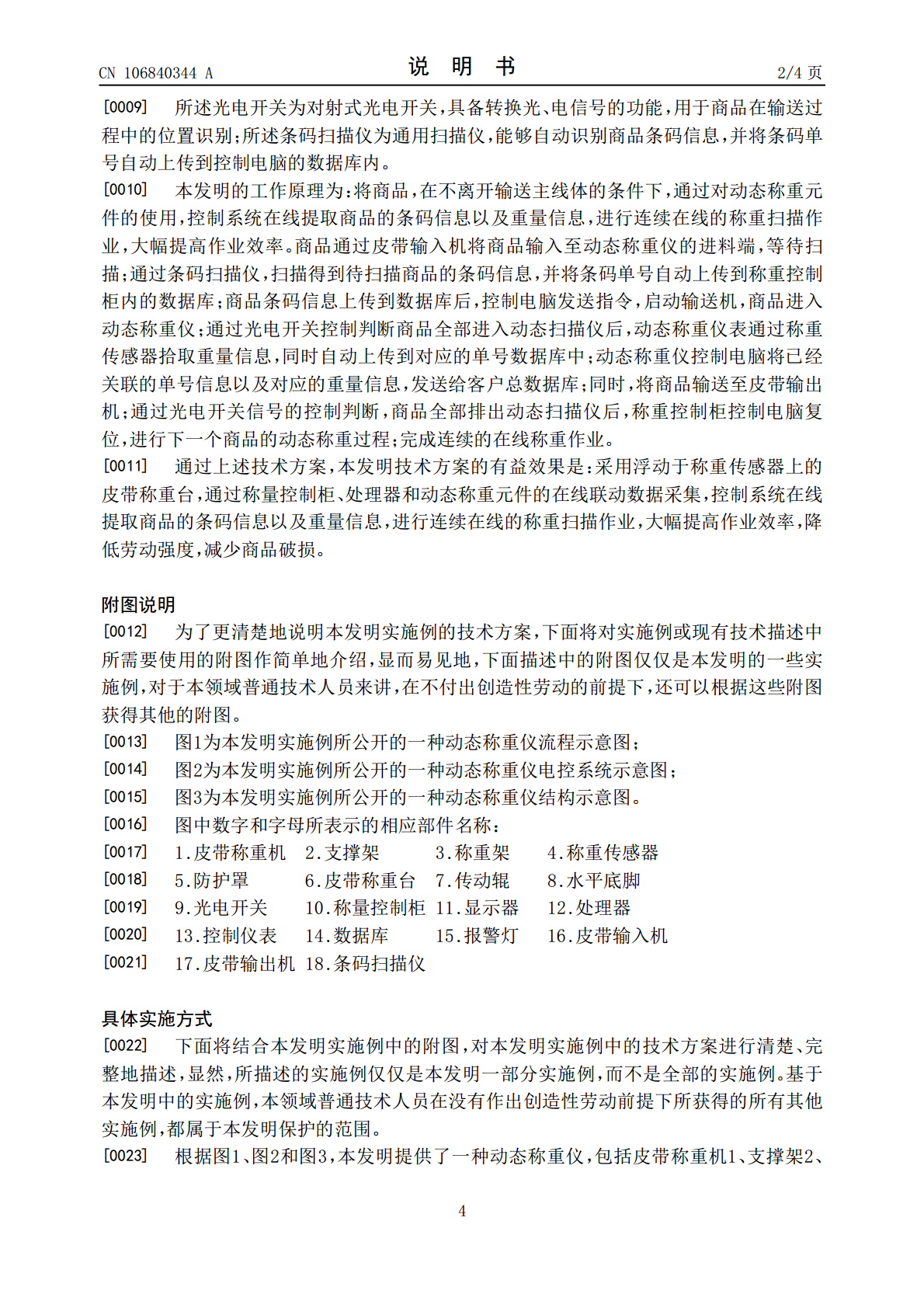

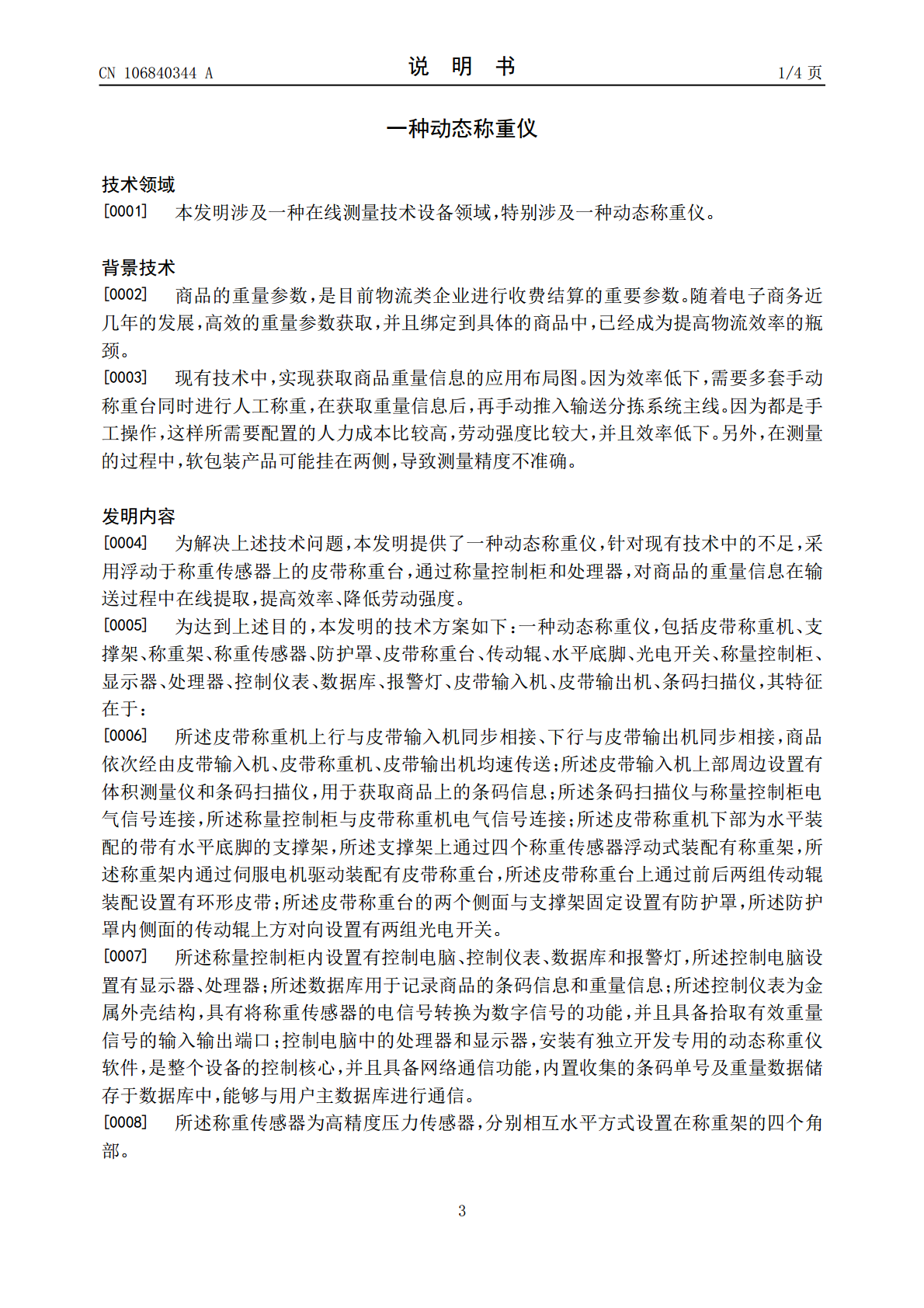

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106840344A(43)申请公布日2017.06.13(21)申请号201710215621.5(22)申请日2017.04.04(71)申请人承递自动化设备（昆山）有限公司地址215345江苏省苏州市昆山市淀山湖镇北苑路253号(72)发明人郑晓光(51)Int.Cl.G01G19/414(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种动态称重仪(57)摘要本发明公开了一种动态称重仪，包括支撑架、称重架、称重传感器、防护罩、皮带称重台、传动辊、水平底脚、光电开关、称量控制柜、条码扫描仪；商品依次经由皮带输入机、皮带称重机、皮带输出机均速传送；所述皮带输入机上设有条码扫描仪，所述皮带称重机下部设有支撑架，所述支撑架上通过四个称重传感器浮动式装配有称重架，所述称重架内通过伺服电机驱动装配有皮带称重台，所述皮带称重台两侧设有防护罩，所述防护罩内侧面设有两组光电开关；本发明在线称重、扫描、体积测量，依次包括体积测量、条码扫描、在线称重，并且把相关信息自动绑定，上传服务器数据库，用于进行后期计量、追溯、统计。CN106840344ACN106840344A权利要求书1/1页1.一种动态称重仪，其特征在于，包括皮带称重机、支撑架、称重架、称重传感器、防护罩、皮带称重台、传动辊、水平底脚、光电开关、称量控制柜、显示器、处理器、控制仪表、数据库、报警灯、皮带输入机、皮带输出机、条码扫描仪；所述皮带称重机上行与皮带输入机同步相接、下行与皮带输出机同步相接，商品依次经由皮带输入机、皮带称重机、皮带输出机均速传送；所述皮带输入机上部周边设置有体积测量仪和条码扫描仪，用于获取商品上的条码信息；所述条码扫描仪与称量控制柜电气信号连接，所述称量控制柜与皮带称重机电气信号连接；所述皮带称重机下部为水平装配的带有水平底脚的支撑架，所述支撑架上通过四个称重传感器浮动式装配有称重架，所述称重架内通过伺服电机驱动装配有皮带称重台，所述皮带称重台上通过前后两组传动辊装配设置有环形皮带；所述皮带称重台的两个侧面与支撑架固定设置有防护罩，所述防护罩内侧面的传动辊上方对向设置有两组光电开关。2.根据权利要求1所述的一种动态称重仪，其特征在于，所述称量控制柜内设置有控制电脑、控制仪表、数据库和报警灯，所述控制电脑设置有显示器、处理器；所述数据库用于记录商品的条码信息和重量信息；所述控制仪表为金属外壳结构，具有将称重传感器的电信号转换为数字信号的功能，并且具备拾取有效重量信号的输入输出端口；控制电脑中的处理器和显示器，安装有独立开发专用的动态称重仪软件，是整个设备的控制核心，并且具备网络通信功能，内置收集的条码单号及重量数据储存于数据库中，能够与用户主数据库进行通信。3.根据权利要求1所述的一种动态称重仪，其特征在于，所述称重传感器为高精度压力传感器，分别相互水平方式设置在称重架的四个角部。4.根据权利要求1所述的一种动态称重仪，其特征在于，所述光电开关为对射式光电开关，具备转换光、电信号的功能，用于商品在输送过程中的位置识别；所述条码扫描仪为通用扫描仪，能够自动识别商品条码信息，并将条码单号自动上传到控制电脑的数据库内。2CN106840344A说明书1/4页一种动态称重仪技术领域[0001]本发明涉及一种在线测量技术设备领域，特别涉及一种动态称重仪。背景技术[0002]商品的重量参数，是目前物流类企业进行收费结算的重要参数。随着电子商务近几年的发展，高效的重量参数获取，并且绑定到具体的商品中，已经成为提高物流效率的瓶颈。[0003]现有技术中，实现获取商品重量信息的应用布局图。因为效率低下，需要多套手动称重台同时进行人工称重，在获取重量信息后，再手动推入输送分拣系统主线。因为都是手工操作，这样所需要配置的人力成本比较高，劳动强度比较大，并且效率低下。另外，在测量的过程中，软包装产品可能挂在两侧，导致测量精度不准确。发明内容[0004]为解决上述技术问题，本发明提供了一种动态称重仪，针对现有技术中的不足，采用浮动于称重传感器上的皮带称重台，通过称量控制柜和处理器，对商品的重量信息在输送过程中在线提取，提高效率、降低劳动强度。[0005]为达到上述目的，本发明的技术方案如下：一种动态称重仪，包括皮带称重机、支撑架、称重架、称重传感器、防护罩、皮带称重台、传动辊、水平底脚、光电开关、称量控制柜、显示器、处理器、控制仪表、数据库、报警灯、皮带输入机、皮带输出机、条码扫描仪，其特征在于：[0006]所述皮带称重机上行与皮带输入机同步相接、下行与皮带输出机同步相接，商品依次经由皮带输入机、皮带称重机、皮带输出机均速传送；所述皮带输入机上部周边设置有体积测量仪和条码扫描仪，用于获取
