一种神经外科手术刀架.pdf

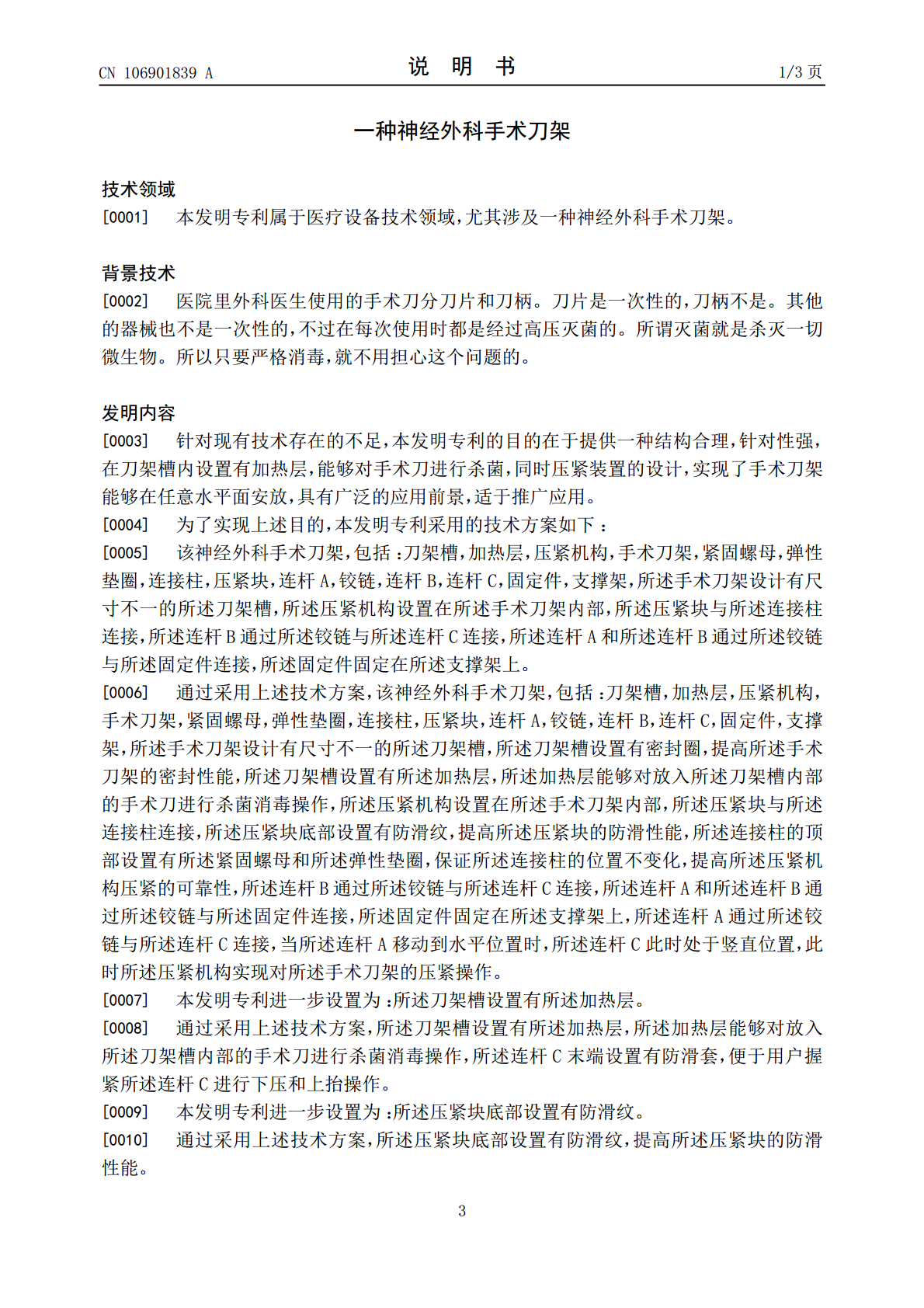

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106901839A(43)申请公布日2017.06.30(21)申请号201510967651.2(22)申请日2015.12.22(71)申请人锐豪昌蒂（天津）科技有限公司地址300000天津市武清区开发区福源道北侧创业总部基地C18号楼北栋132室(72)发明人王奕博(51)Int.Cl.A61B50/22(2016.01)A61L2/04(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种神经外科手术刀架(57)摘要本发明属于医疗设备技术领域，尤其涉及一种神经外科手术刀架，该神经外科手术刀架，包括：刀架槽，加热层，压紧机构，手术刀架，紧固螺母，弹性垫圈，连接柱，压紧块，连杆A，铰链，连杆B，连杆C，固定件，支撑架，所述手术刀架设计有尺寸不一的所述刀架槽，所述压紧机构设置在所述手术刀架内部，所述压紧块与所述连接柱连接，所述连杆B通过所述铰链与所述连杆C连接，所述连杆A和所述连杆B通过所述铰链与所述固定件连接，所述固定件固定在所述支撑架上，本发明结构合理，针对性强，在刀架槽内设置有加热层，能够对手术刀进行杀菌，同时压紧装置的设计，实现了手术刀架能够在任意水平面安放，具有广泛的应用前景，适于推广应用。CN106901839ACN106901839A权利要求书1/1页1.一种神经外科手术刀架，其特征在于，该神经外科手术刀架，包括：刀架槽(1)，加热层(2)，压紧机构(3)，手术刀架(4)，紧固螺母(5)，弹性垫圈(6)，连接柱(7)，压紧块(8)，连杆A(9)，铰链(10)，连杆B(11)，连杆C(12)，固定件(13)，支撑架(14)，所述手术刀架(4)设计有尺寸不一的所述刀架槽(1)，所述压紧机构(3)设置在所述手术刀架(4)内部，所述压紧块(8)与所述连接柱(7)连接，所述连杆B(11)通过所述铰链(10)与所述连杆C(12)连接，所述连杆A(9)和所述连杆B(11)通过所述铰链(10)与所述固定件(13)连接，所述固定件(13)固定在所述支撑架(14)上。2.根据权利要求1所述的一种神经外科手术刀架，其特征在于：所述刀架槽(1)设置有所述加热层(2)。3.根据权利要求1所述的一种神经外科手术刀架，其特征在于：所述压紧块(8)底部设置有防滑纹。4.根据权利要求1所述的一种神经外科手术刀架，其特征在于：所述连接柱(7)的顶部设置有所述紧固螺母(5)和所述弹性垫圈(6)。5.根据权利要求1所述的一种神经外科手术刀架，其特征在于：所述连杆A(9)通过所述铰链(10)与所述连杆C(12)连接。6.根据权利要求1所述的一种神经外科手术刀架，其特征在于：所述连杆C(12)末端设置有防滑套。7.根据权利要求1所述的一种神经外科手术刀架，其特征在于：所述刀架槽(1)设置有密封圈。2CN106901839A说明书1/3页一种神经外科手术刀架技术领域[0001]本发明专利属于医疗设备技术领域，尤其涉及一种神经外科手术刀架。背景技术[0002]医院里外科医生使用的手术刀分刀片和刀柄。刀片是一次性的，刀柄不是。其他的器械也不是一次性的，不过在每次使用时都是经过高压灭菌的。所谓灭菌就是杀灭一切微生物。所以只要严格消毒，就不用担心这个问题的。发明内容[0003]针对现有技术存在的不足，本发明专利的目的在于提供一种结构合理，针对性强，在刀架槽内设置有加热层，能够对手术刀进行杀菌，同时压紧装置的设计，实现了手术刀架能够在任意水平面安放，具有广泛的应用前景，适于推广应用。[0004]为了实现上述目的，本发明专利采用的技术方案如下：[0005]该神经外科手术刀架，包括：刀架槽，加热层，压紧机构，手术刀架，紧固螺母，弹性垫圈，连接柱，压紧块，连杆A，铰链，连杆B，连杆C，固定件，支撑架，所述手术刀架设计有尺寸不一的所述刀架槽，所述压紧机构设置在所述手术刀架内部，所述压紧块与所述连接柱连接，所述连杆B通过所述铰链与所述连杆C连接，所述连杆A和所述连杆B通过所述铰链与所述固定件连接，所述固定件固定在所述支撑架上。[0006]通过采用上述技术方案，该神经外科手术刀架，包括：刀架槽，加热层，压紧机构，手术刀架，紧固螺母，弹性垫圈，连接柱，压紧块，连杆A，铰链，连杆B，连杆C，固定件，支撑架，所述手术刀架设计有尺寸不一的所述刀架槽，所述刀架槽设置有密封圈，提高所述手术刀架的密封性能，所述刀架槽设置有所述加热层，所述加热层能够对放入所述刀架槽内部的手术刀进行杀菌消毒操作，所述压紧机构设置在所述手术刀架内部，所述压紧块与所述连接柱连接，所述压紧块底部设置有防滑纹，提高所述压紧块的防滑性能，所述连接柱的顶部设置有所述紧固螺母和所述弹性垫圈，保证所述连接柱的位置不变化，提高所述压紧
