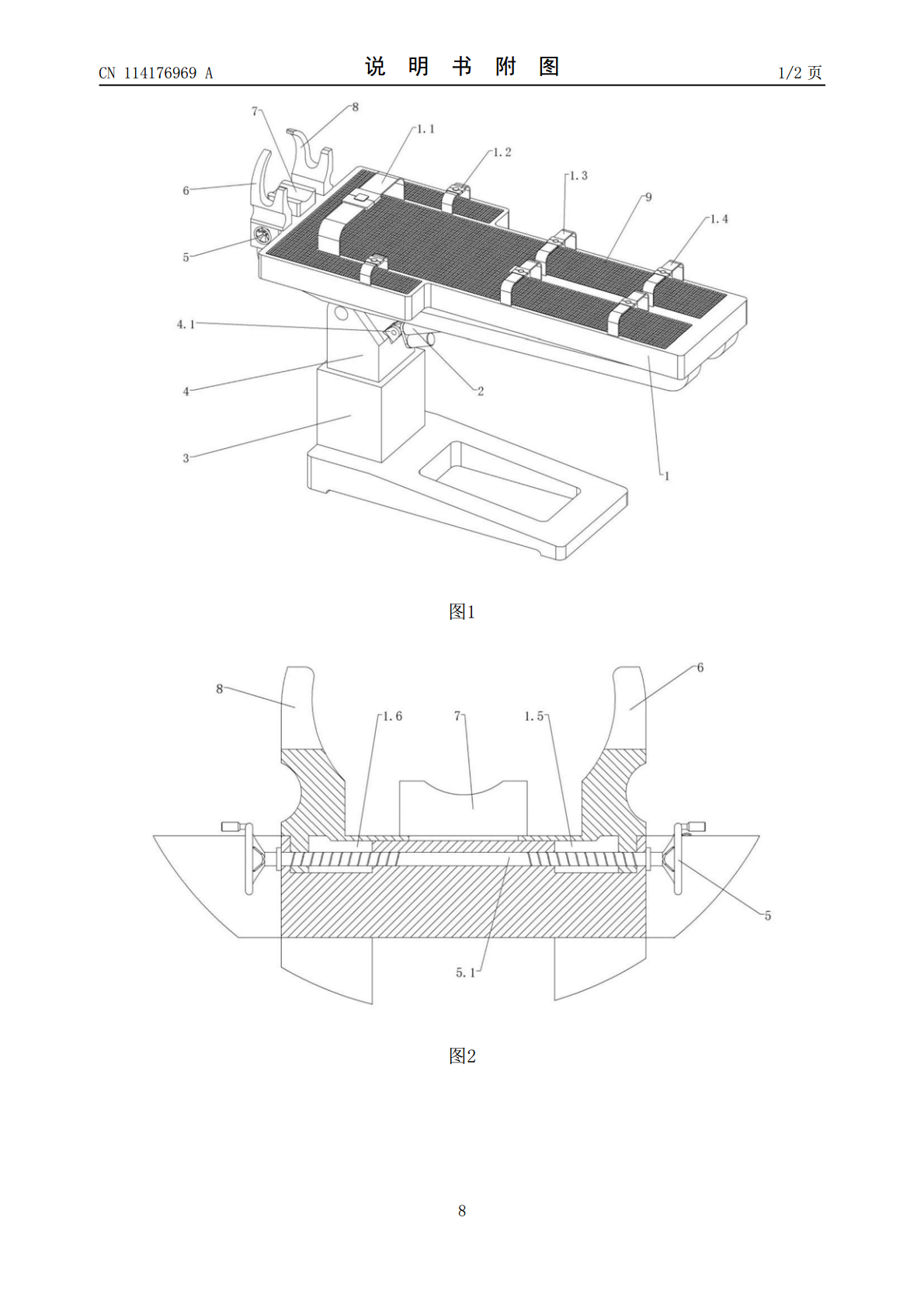

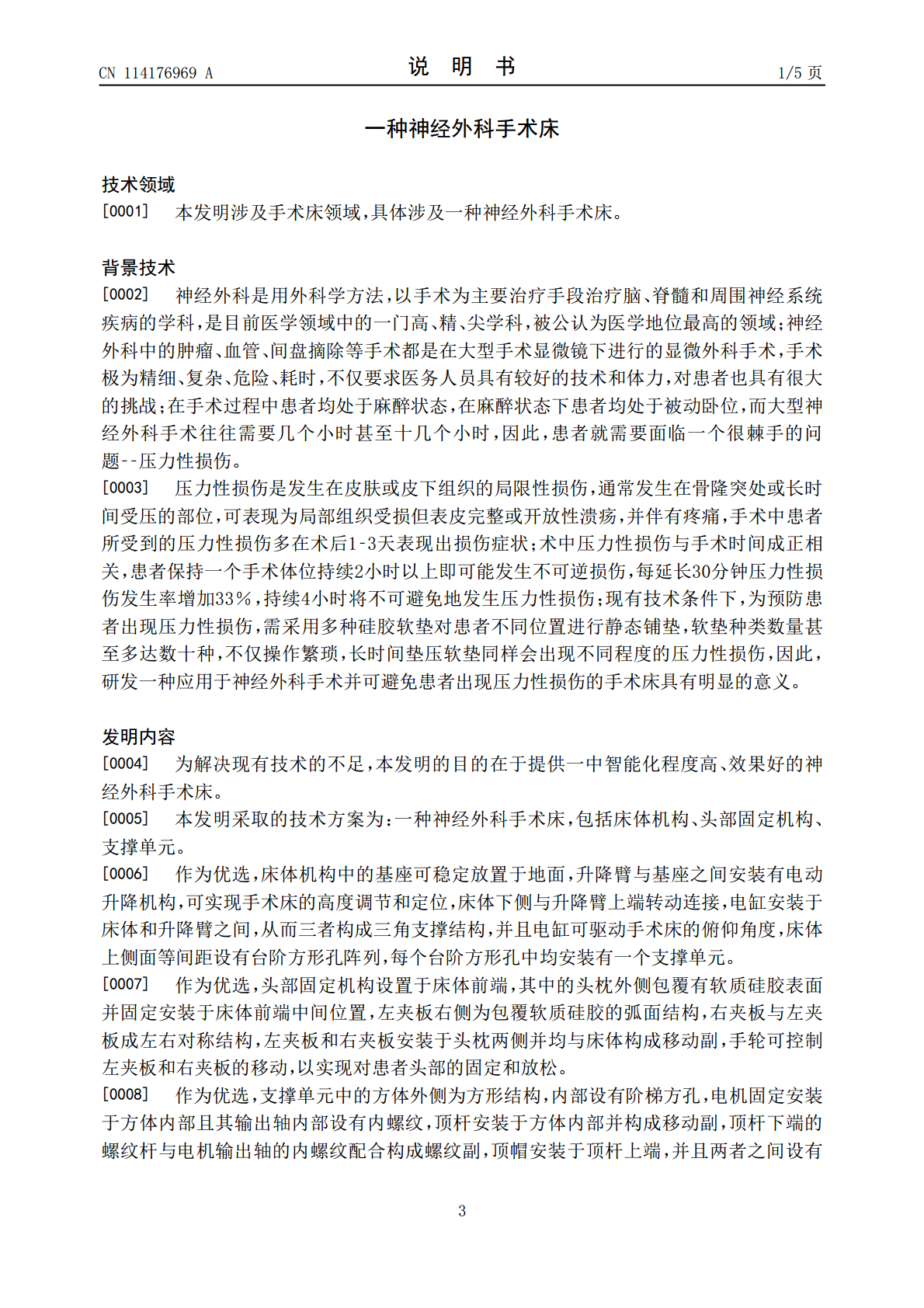

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114176969A(43)申请公布日2022.03.15(21)申请号202210000376.7(22)申请日2022.01.03(71)申请人任付云地址402160重庆市永川区汇龙大道375号永川区人民医院神经外科(72)发明人任付云(51)Int.Cl.A61G13/06(2006.01)A61G13/08(2006.01)A61G13/10(2006.01)A61G13/12(2006.01)A61B90/14(2016.01)权利要求书1页说明书5页附图2页(54)发明名称一种神经外科手术床(57)摘要本发明公开一种神经外科手术床，包括床体机构、头部固定机构、支撑单元；床体机构下侧稳固放置于地面上，并能实现手术床的升降定位和俯仰调节，床体上侧设有多个用于固定患者身体的绑带，头部固定机构安装于床体前端，用于实现对患者头部的有效固定，支撑单元可安装于床体上的台阶方形孔中，构成多个支撑区域，硅胶垫可根据与患者身体的接触角度进行翻转，从而增大接触面积，降低单位面积压力，支撑单元中的顶杆可根据压力传感器检测的压力值进行智能调节高度位置，以使各个顶杆支撑力接近相同，避免局部压力过大的情况出现，当上位机检测到患者保持同一个体位的时间超过一个小时后，各个支撑区域中的支撑阵列会对患者进行主动压力缓解。CN114176969ACN114176969A权利要求书1/1页1.一种神经外科手术床，包括床体机构、头部固定机构、支撑单元；所述床体机构中的基座可稳定放置于地面，升降臂与基座之间安装有电动升降机构，可实现手术床的高度调节和定位，床体下侧与升降臂上端转动连接，电缸安装于床体和升降臂之间，从而三者构成三角支撑结构，并且电缸可驱动手术床的俯仰角度，床体上侧面等间距设有台阶方形孔阵列，每个台阶方形孔中均安装有一个支撑单元；所述头部固定机构设置于床体前端，其中的头枕外侧包覆有软质硅胶表面并固定安装于床体前端中间位置，左夹板右侧为包覆软质硅胶的弧面结构，右夹板与左夹板成左右对称结构，左夹板和右夹板安装于头枕两侧并均与床体构成移动副，手轮可控制左夹板和右夹板的移动，以实现对患者头部的固定和放松；所述支撑单元中的方体外侧为方形结构，内部设有阶梯方孔，电机固定安装于方体内部且其输出轴内部设有内螺纹，顶杆安装于方体内部并构成移动副，顶杆下端的螺纹杆与电机输出轴的内螺纹配合构成螺纹副，顶帽安装于顶杆上端，并且两者之间设有压力传感器，摆动板通过十字轴与顶帽转动连接，摆动板上侧固定连接有四个硅胶垫，弹簧安装于摆动板与顶帽之间。2.根据权利要求1所述的一种神经外科手术床，其特征在于：所述床体上台阶方形孔中的上侧方孔的尺寸大于下侧方孔的尺寸。3.根据权利要求1所述的一种神经外科手术床，其特征在于：所述床体上侧设置有七个可调节松紧的绑带，分别用于固定患者的胸部、左臂、右臂、左大腿、右大腿、左小腿、右小腿。4.根据权利要求1所述的一种神经外科手术床，其特征在于：所述的弹簧穿过十字轴中心的圆孔并安装于摆动板与顶帽之间，可使摆动板在自然状态下始终保持水平状态。5.根据权利要求1所述的一种神经外科手术床，其特征在于：所述的摆动板、十字轴、顶帽构成具有两个转动自由度的虎克铰结构，摆动板上侧的硅胶垫可根据与患者身体的接触角度进行翻转，从而增大与患者的接触面积，降低单位面积压力。6.根据权利要求1所述的一种神经外科手术床，其特征在于：所述手术床的升降动作及俯仰动作可根据手术需要由上位机进行控制，手术床的支撑系统可由上位机进行智能调节。7.根据权利要求1所述的一种神经外科手术床，其特征在于：所述的压力传感器可实时监测硅胶垫对患者身体的支撑力，电机转动后可通过螺纹副驱动顶杆的上下移动，从而可调节对应硅胶垫对患者的支撑力。8.根据权利要求1所述的一种神经外科手术床，其特征在于：手术床上由支撑单元构成的支撑阵列可分为上身支撑区域、左臂支撑区域、右臂支撑区域、左腿支撑区域、右腿支撑区域，各个支撑区域构成相对独立的支撑系统，同一个支撑区域内为患者提供支撑的顶杆可通过上下移动使各个顶杆的支撑力接近相同，避免局部压力过大的情况出现。9.根据权利要求1所述的一种神经外科手术床，其特征在于：当上位机检测到患者保持同一个体位的时间超过一个小时后，各个支撑区域中的支撑阵列会对患者进行主动压力缓解。2CN114176969A说明书1/5页一种神经外科手术床技术领域[0001]本发明涉及手术床领域，具体涉及一种神经外科手术床。背景技术[0002]神经外科是用外科学方法，以手术为主要治疗手段治疗脑、脊髓和周围神经系统疾病的学科，是目前医学领域中的一门高、精、尖学科，被公认为医学地位最高的领域；神经外科中的肿瘤、血管、间盘摘除等手术
